松下2010年最新款50寸1024x768分辨率神鸡隆重上架！852x768成为高清国际标准！

svideo · 发表于 2010-7-23 10:57

原帖由 ddhehui 于 2010-7-23 10:50 发表

这不是测清晰度用的。有标准为什么不去翻翻呢？

这个是测试什么的？

svideo · 发表于 2010-7-23 11:00

原帖由 ddhehui 于 2010-7-23 10:50 发表

这不是测清晰度用的。有标准为什么不去翻翻呢？

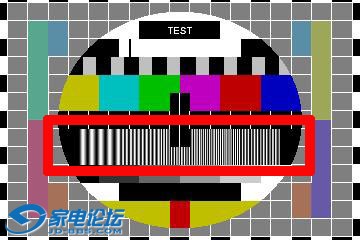

不是测试清晰度的，红框里面的部分是做什么用的？

ddhehui · 发表于 2010-7-23 11:03

原帖由 svideo 于 2010-7-23 10:57 发表

这个是测试什么的？
2155922

这个图可以测几何变形，灰阶，颜色，但是不能测清晰度。清晰度要靠楔形线条测，相应的部位还要标准上多少线。否则无法得出测量数据。

大稀泥 · 发表于 2010-7-23 11:03

来专家了

svideo · 发表于 2010-7-23 11:05

原帖由 ddhehui 于 2010-7-23 11:03 发表

这个图可以测几何变形，灰阶，颜色，但是不能测清晰度。清晰度要靠楔形线条测，相应的部位还要标准上多少线。否则无法得出测量数据。

这个可是明确写着电视线的

ddhehui · 发表于 2010-7-23 11:05

这里是测清晰度用的

ddhehui · 发表于 2010-7-23 11:07

原帖由 svideo 于 2010-7-23 11:05 发表

这个可是明确写着电视线的
2155944

这个图没研究过。用楔形线测清晰度可不是刚发明的，早就是了。

ddhehui · 发表于 2010-7-23 11:12

我是外行，经不住这么刨根问底。最好有专业人士来解释一下。

lgandy123 · 发表于 2010-7-23 11:14

到此为止吧

用现在的观点看问题吧

别折腾啦~~~

svideo · 发表于 2010-7-23 11:15

原帖由 ddhehui 于 2010-7-23 10:49 发表

欧美的标准是这样的。详见402楼。国外论坛资深会员的解释。

什么欧美标准？是欧是美？欧的哪个国家定的？美是哪个部门定的？呵呵

svideo · 发表于 2010-7-23 11:16

原帖由 ddhehui 于 2010-7-23 11:03 发表

清晰度要靠楔形线条测，相应的部位还要标准上多少线。否则无法得出测量数据。

这个又是您的理解？还是有标准的？

ddhehui · 发表于 2010-7-23 11:17

原帖由 svideo 于 2010-7-23 11:15 发表

什么欧美标准？是欧是美？欧的哪个国家定的？美是哪个部门定的？呵呵

我贴的图都是美国的，那么就说美国好了。根据国外网友的解释，这个标准是美国CEA的标准。

ddhehui · 发表于 2010-7-23 11:19

原帖由 svideo 于 2010-7-23 11:16 发表

这个又是您的理解？还是有标准的？

前面把标准号，标准名称，具体的条文都列出来了。你没看见吗？

再列一次：《SJT 11348-2006 数字电视平板显示器测量方法》5.11.2.1：清晰度的视频测试信号：复合测试图信号。此图详见标准的附录A，A.1.1。

svideo · 发表于 2010-7-23 11:19

原帖由 ddhehui 于 2010-7-23 11:07 发表

这个图没研究过。用楔形线测清晰度可不是刚发明的，早就是了。

说清楚，是楔形线也可以测试清晰度，还是测试清晰度一定要楔形线？我提供的标准测试图中的垂直栅格不是用来测试清晰度的？

ddhehui · 发表于 2010-7-23 11:23

一定要用楔形线，规范规定只要这一种测量方法。如果你找不到规范，或者没用过规范，请看这个。

回复 448# ddhehui 的帖子
