三菱大通（DIATONE）M-T01二头迷你小卡座

咝咝入扣

旅途 发表于 2025-1-19 12:21
我的建议，贴主找一块普通电机调速板，530之类的，跳过并断路原调速板；

直接对主转子进行下测试， ...

手头也没有普通电机调速板，不过你的思路倒是可以参考一下：
1、这个电机的稳速电路板并不复杂，一眼可见的印刷线路，没经受过外部因素破坏基本不存在电路板损坏的可能，就算有覆铜断点也很容易修复，没必要重做；
2、判断FG信号问题可以将在通电旋转时稳速电路板上的FG接入点断开或短接，看看对转速有没有影响。就目前看调整稳速电路中的调速电阻也对转速影响不明显。另外你所讲的PDF，没见上传啊；
3、如果能找到同品牌的转子就等于找到替代品了，直接就换上了。

sunbinkun

交易区新帖推荐

这机芯厚实，短板在皮带

旅途

咝咝入扣 发表于 2025-1-20 09:14

手头也没有普通电机调速板，不过你的思路倒是可以参考一下：
1、这个电机的稳速电路板并不复杂，一眼可 ...

随便一个12v录音机电机的稳速板就可以了，la5533

老机器我的感受都是些莫名奇妙的小问题影响着机器运作，

这个电机现在定性一定是受损了，不排除有小暗伤

我对于暗伤的做法一般就是用笨办法排除法解决，挨个代换实验呗

可以先对转子做最后的定性

这个pdf是不是都要转成图片才能上传呢？


试了二回了，附件里添加不了pdf，挂洋外链生成不了pdf，截图吧

内部参考图

咝咝入扣

旅途 发表于 2025-1-20 14:13
随便一个12v录音机电机的稳速板就可以了，

老机器我的感受都是些莫名奇妙的小问题影响着机器运作，

应该能直接上传。

旅途

旅途 发表于 2025-1-20 14:13
随便一个12v录音机电机的稳速板就可以了，la5533

老机器我的感受都是些莫名奇妙的小问题影响着机器运 ...

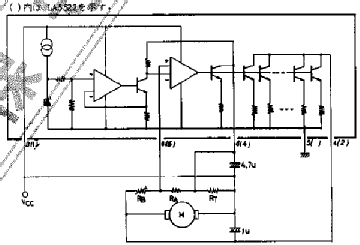

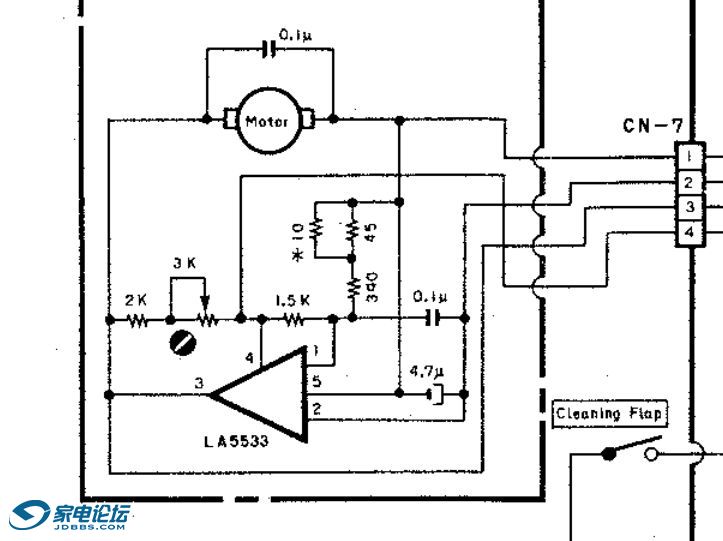

以上就是la系列的电压稳速原理结构和中道700卡带机的应用图

90年代la稳速ic还有几次升级，在有精度的稳压供电下

个人认为转速精度可以用于卡座，其实后期先锋t818 s9000这些卡座也是la系列芯片在稳速


要是这些三洋电机报废稳速芯片资料不好找，你给我个邮箱，我把这个系列的稳速ic发给你

咝咝入扣

交易区新帖推荐

旅途 发表于 2025-1-20 14:58
以上就是la系列的电压稳速原理结构和中道700卡带机的应用图

90年代la稳速ic还有几次升级，在有精度 ...

其实这跟用个卡座普通直流调速电机替换没啥区别了。也没必要做实验了

旅途

嗯，这个就随意了，看完后期pdf，觉得数据比中期进步幅度明显就试验下，

觉得改变不了什么，就买个正常松下FG电机换上去就好了，

也没有太多选择

wkz

直流有刷电机要碰运气， 我先后测试过二十多个，都是进口的品牌的，只有2个带速能长期稳定在偏差10HZ以内。最近不准备折腾有刷电机了，搞了个石英锁相pll电机，但体积比530大太多，正在想办法给装到我的自动反转机芯上。

wkz

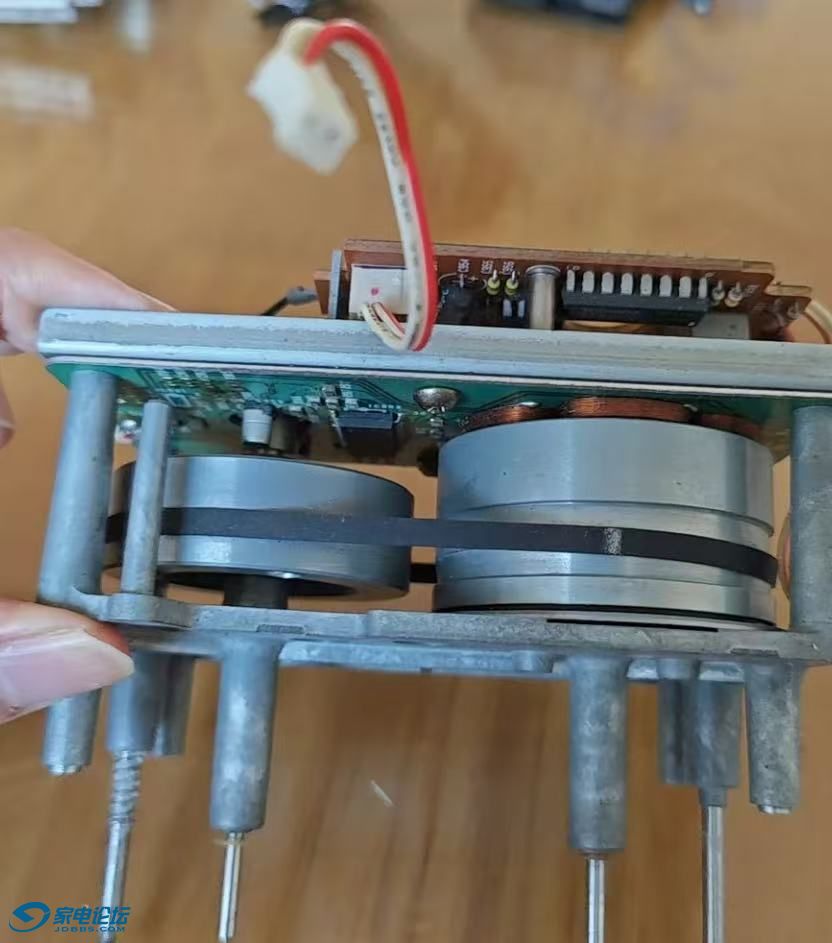

这就是我新买的石英锁相pll电机，据说拆自sony的三磁头卡座，现在要将他装到2磁头自动反转卡座的机芯上去，替代原来的电机。

咝咝入扣

wkz 发表于 2025-1-20 19:22
这就是我新买的石英锁相pll电机，据说拆自sony的三磁头卡座，现在要将他装到2磁头自动反转卡座的机芯上去， ...

你这个应该不难改，关键是皮带要反绕，另外添加一个皮带反绕的小皮带轮。索尼高端双卡的机芯据说跟ESG/ESA等系列机芯是相同的加载机构，看看能否将反绕皮带用的小皮带轮移植到这个直驱总成上。

旅途

咝咝入扣 发表于 2025-1-18 08:57
来报告一下进展。
昨晚将电机取下，单独连接12V电源到电机上，光空转也能听得出电机的转速时快时慢。示 ...

海鲜市场搜

中道主轴电机

有人在出，目测是同款

咝咝入扣

旅途 发表于 2025-1-22 07:24
海鲜市场搜

中道主轴电机

确实是同款。唉，打上中道的标就身价百倍了

旅途

咝咝入扣 发表于 2025-1-22 09:11
确实是同款。唉，打上中道的标就身价百倍了

技术都是被压迫出来的

土法炼钢搞起来

找找转子，或绕绕fg，或换换电刷

剩下的都排除完了

咝咝入扣

咝咝入扣 发表于 2025-1-20 09:14
手头也没有普通电机调速板，不过你的思路倒是可以参考一下：
1、这个电机的稳速电路板并不复杂，一眼可 ...

试了下空载运转中将FG反馈信号两个点短接，电机转速马上上升至最高。看来问题的确是在电机内部了。

帖子已更新，清看第108楼


鉴于本帖后面盖楼比较热闹，欲关注本主题的更新内容请点击发帖人右边的“只看该作者”就能看到这台M-T01小机机更新进展的主要内容。

wkz

电机内部应该也很简单啊，就几个绕组，换向器和触片。
