三菱大通（DIATONE）M-T01二头迷你小卡座

旅途

david-ease 发表于 2025-1-28 18:44
另外，什么叫“你把贴主拉下水，跪舔你的主子，耍完贴主就要扔”？你TM的有点脑子行不行啊，脑子有病就进 ...

开始学我了吗，学的还不像，文案缺少深度的底蕴

你怎么什么都这么low爆了

技术low我们已经知道了

骂人除了骂器官和村里大妈的夸人方式异曲同工啊

你们家的家学修为和你自己这几十年的素养修为都被你淋漓尽致展现了

对吧

david-ease

交易区新帖推荐

咝咝入扣 发表于 2025-1-28 21:29
照片没拍仔细，两片NE645N封装形式和字体印刷都有差异，可以看出不是同批次的。一片背面芯片引脚有松香迹 ...

估计是上家开始也遇到了你说的播放声音发闷问题，以为杜比芯片有问题，于是换了一个杜比芯片，问题还没有解决。
这种杜比芯片不像是通过内部电子开关的方式控制开启，看电路图，信号经过杜比芯片的一级放大后，接到了FL101/FL201，杜比开关也是接入FL101/FL201，如果杜比开关本身没问题，重点检查FL101/FL201看看？

咝咝入扣

david-ease 发表于 2025-1-29 12:47
估计是上家开始也遇到了你说的播放声音发闷问题，以为杜比芯片有问题，于是换了一个杜比芯片，问题还没有 ...

FT101/FT201是MPX滤波器组件，电路图没显示内部结构，但它并不是导致杜比处于常开的原因。MPX电路主要工作于录制FM广播的时候用来过滤19kHz及以上导频信号，在这台机上杜比开关对照电路图排序是这样三种状态：开关触头档位从左至右分别是杜比关、杜比开（MPX关）、杜比开（MPX开），而图中杜比开关位置是处于“杜比开（MPX关）”这一个状态。从图纸看，左边第一、第二触头（分别是两个声道）的第一档、第二档连线MPX组件部分引脚都是连在一起的，第三档才是切换到MPX组件的另一引脚，而这三档已经是对应了杜比开关的三种状态；右边第三组触头只接了第一档，即杜比关的时候是接通+19V电压的，当杜比开关打到开的状态时这个电压信号已经断开，可以理解为这个电压信号就是触发NE645N内部的电子开关使其工作于杜比开或关状态。同时对照参考机型NEC AUK8300的电路杜比状态切换也是通断与7脚的连接信号来实现杜比开与关。再结合实践，在检查中我拔掉MPX部分的排线插P503播放非杜比录音的磁带时，无论杜比开关打到哪一档，等同于杜比“开”状态下的声音发闷喘息感并没有改变。
现在能帮助判断究竟是不是杜比开关的第三组触头实现杜比状态切换，需要有一台正常的实物机来做检测对比才能证实。
但，这恐怕有点难。毕竟这小机机不常见。

旅途

pdslx 发表于 2025-1-23 10:26
判断是不是PLL锁相环其实也容易，PLL锁相环首先要有基准信号源，晶振也好，RC、LC也好，外部信源也好，起 ...

新年好，有空欢迎多说二句

有机会可以帮着说说FG马达转速精度和PLL转速精度之间的误差是一个什么量级

对于不到5厘米转速的卡带究竟意味着什么

david-ease

咝咝入扣 发表于 2025-1-29 15:02
FT101/FT201是MPX滤波器组件，电路图没显示内部结构，但它并不是导致杜比处于常开的原因。MPX电路主要 ...

我看到老外一贴上说80年代单声道DIP16封装的杜比B芯片都是100%兼用的，比如LM1111, LM1112 , NE645B , NE645N等等芯片。

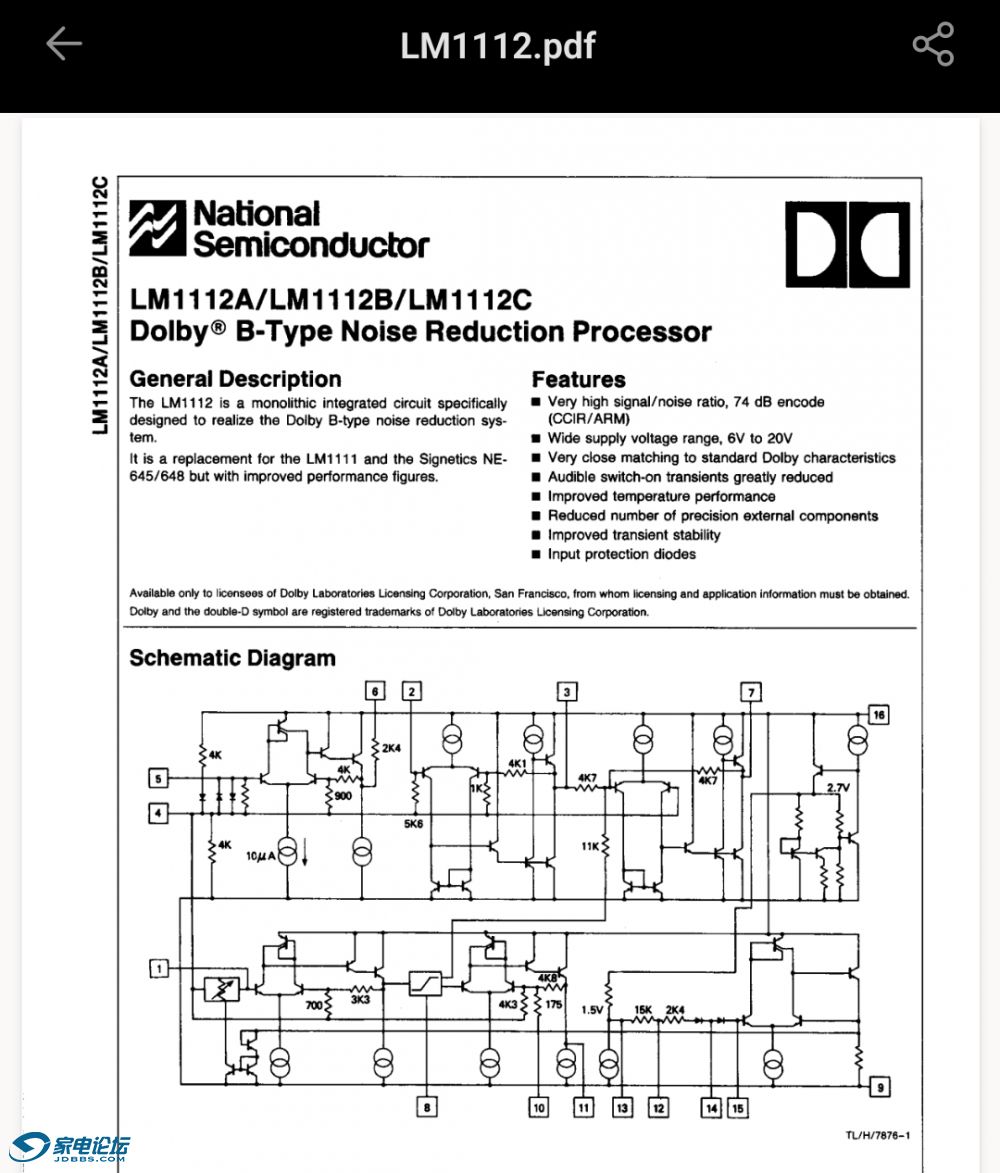

NE645的PDF上没有详细的应用说明，但我查了LM1112的PDF，里面有详细的应用说明，可以通过外围电路构成的电子开关替代物理开关，这个应用电路跟你这台机器的应用电路是类似的。你可下载一份LM1112的PDF详细看看，我手机上传不了。

david-ease

交易区新帖推荐

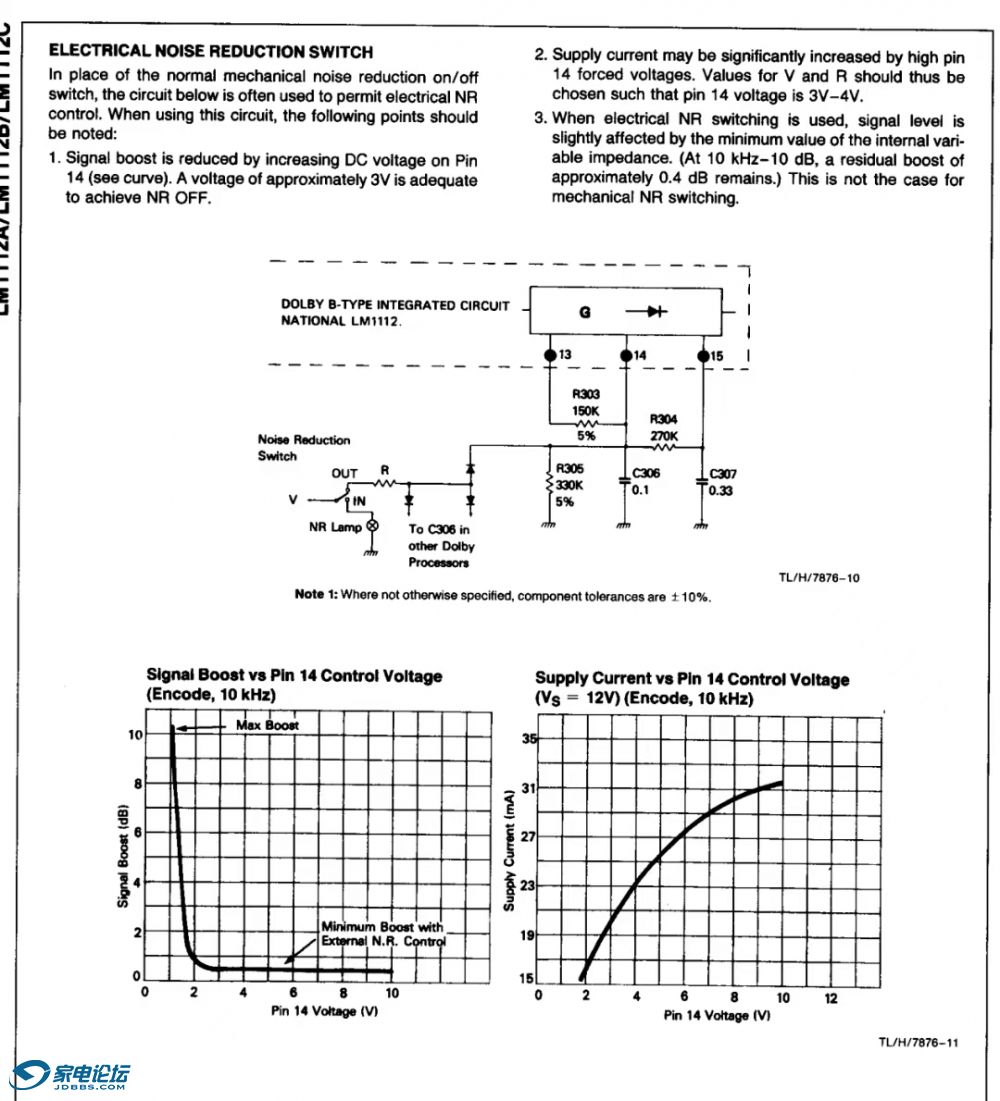

LM1112里面说14脚电压3V左右就可以关闭杜比。

旅途

旅途 发表于 2025-1-25 22:42
‘’楼上请继续表演‘’以此页为准，想看个乐的，欢迎一直看下去；想看技术干货的，点击“只看楼主”就可以 ...

贴主新年好，贴主是厚道人，

且愿意分享，

并还在普及教育各种卡座技术细节，

同时对于愿意帮助他一寸一毫的人热情四溢，值得我们学习。

咝咝入扣

david-ease 发表于 2025-1-29 18:41
我看到老外一贴上说80年代单声道DIP16封装的杜比B芯片都是100%兼用的，比如LM1111, LM1112 , NE645B , NE ...

感谢提供信息。回头我下载看看

咝咝入扣

david-ease 发表于 2025-1-29 18:42
LM1112里面说14脚电压3V左右就可以关闭杜比。

看这简图确实象M-T01里面的控制方式。不过我量过杜比开关无论是在关闭杜比还是开启杜比，两片NE645N的14脚都有9.45V左右的电压。R140与R239交点处杜比关时电压为9.45V左右，杜比开时为0V。

咝咝入扣

旅途 发表于 2025-1-29 18:42
贴主新年好，贴主是厚道人，

且愿意分享，

不敢不敢，各位为我的帖子增添喜庆乐子，我是求之不得啊
也恭祝坛子里各位新年快乐玩机愉快

咝咝入扣

david-ease 发表于 2025-1-29 18:42
LM1112里面说14脚电压3V左右就可以关闭杜比。

资料下载到了。确实如截图中所说一是可以直接替换NE645，二是14脚证实是可以采用电压信号控制杜比开关状态。现在的问题是既然14脚上加3~4V电压就可以关闭杜比功能（在NE645N实物机上测得的电压是9.45V左右），那么当撤去这个控制电压的时候14脚上为何仍有9.45V左右的电压？而且既然这电压存在理应杜比是关闭的啊。现在是反过来无论有没有加载控制电压杜比都处于开启状态。而且不是单一芯片的问题。

david-ease

咝咝入扣 发表于 2025-1-29 21:01
资料下载到了。确实如截图中所说一是可以直接替换NE645，二是14脚证实是可以采用电压信号控制杜比开关状 ...

14脚的电压是由20V电压分压得到，当杜比开关S-21断开时，理论上14脚不应该还有9.45v，S-21闭合时，按LM1112第二点的说明，是要保证14脚在3-4V。
现在电压不正常，我觉得首先检查的是要看看S-21开关内部的触点是否有短路了？

david-ease

脚14电压的走向

david-ease

脚14电压的走向

咝咝入扣

david-ease 发表于 2025-1-29 21:48
脚14电压的走向

当杜比开关S21扳到2档，也就是电路图中这个位置的时候，这个电压就应该消失了
