三菱大通（DIATONE）M-T01二头迷你小卡座

david-ease

咝咝入扣 发表于 2025-1-29 22:03
当杜比开关S21扳到2档，也就是电路图中这个位置的时候，这个电压就应该消失了

正因为这个电压现在没有消失，所以要先检查下这个杜比开关内部是否有问题。或者先测量下拨动开关后，开关两边引脚的通、断是否正常？

咝咝入扣

交易区新帖推荐

david-ease 发表于 2025-1-29 22:34
正因为这个电压现在没有消失，所以要先检查下这个杜比开关内部是否有问题。或者先测量下拨动开关后，开关 ...

开关是正常的。按LM1112的逻辑，14脚有高电平更应该是杜比关的状态。开关出来后通过R140和D239连接到14脚，我前文说了R140与D239交点上是测量到响应杜比开关通断时呈现的高低电平值，电压不变的是14脚。有异常的是NE645N内部的电子开关。参考NEC AUK8300电路，我增设微动开关的思路是对的。也印证了LM1112应用资料里面的建议，14脚作为电子开关是多一个杜比功能的控制方式而已。

david-ease

咝咝入扣 发表于 2025-1-29 23:29
开关是正常的。按LM1112的逻辑，14脚有高电平更应该是杜比关的状态。开关出来后通过R140和D239连接到14脚 ...

开关是正常的话，如果是杜比芯片内部的问题，正如你前面说的，不是单一芯片的问题，那就是两片杜比芯片都可能坏了，并且上家之前也可能已经换过一片杜比芯片测试过了。
现在没有思路了，只能再买几片这个杜比芯片替换试试

david-ease

咝咝入扣 发表于 2025-1-29 23:29
开关是正常的。按LM1112的逻辑，14脚有高电平更应该是杜比关的状态。开关出来后通过R140和D239连接到14脚 ...

开关是正常的话，如果是杜比芯片内部的问题，正如你前面说的，不是单一芯片的问题，那就是两片杜比芯片都可能坏了，并且上家之前也可能已经换过一片杜比芯片测试过了。
现在没有思路了，只能再买几片这个杜比芯片替换试试

咝咝入扣

david-ease 发表于 2025-1-29 23:43
开关是正常的话，如果是杜比芯片内部的问题，正如你前面说的，不是单一芯片的问题，那就是两片杜比芯片都 ...

我加个小开关直接恢复杜比功能受控不香么

david-ease

交易区新帖推荐

咝咝入扣 发表于 2025-1-30 00:05
我加个小开关直接恢复杜比功能受控不香么

可以是可以。你这个开关是从杜比芯片的第5脚还是第6脚引出的信号？如果是从第6脚引出的信号，就相当于原机正常关闭杜比功能时的信号走向；如果是从第5脚引出的信号，就相当于少了杜比芯片内部的一级放大，直接绕过了杜比芯片。如果这款NE645能轻易买得到，肯定还是更换内部部分损坏的芯片好，如果这款NE645买不到了，也就只能这样外接开关使用了。

咝咝入扣

david-ease 发表于 2025-1-30 00:37
可以是可以。你这个开关是从杜比芯片的第5脚还是第6脚引出的信号？如果是从第6脚引出的信号，就相当于原 ...

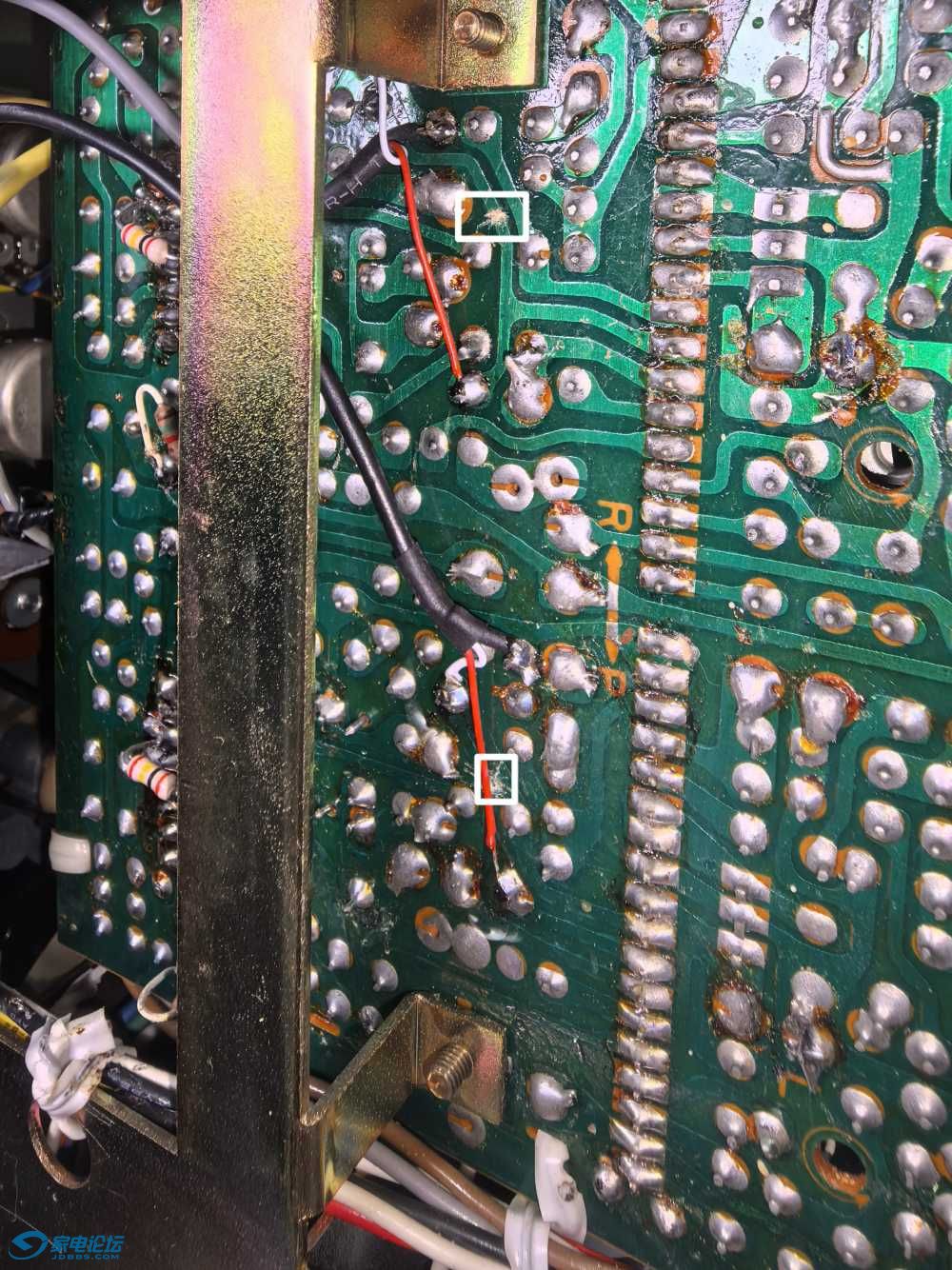

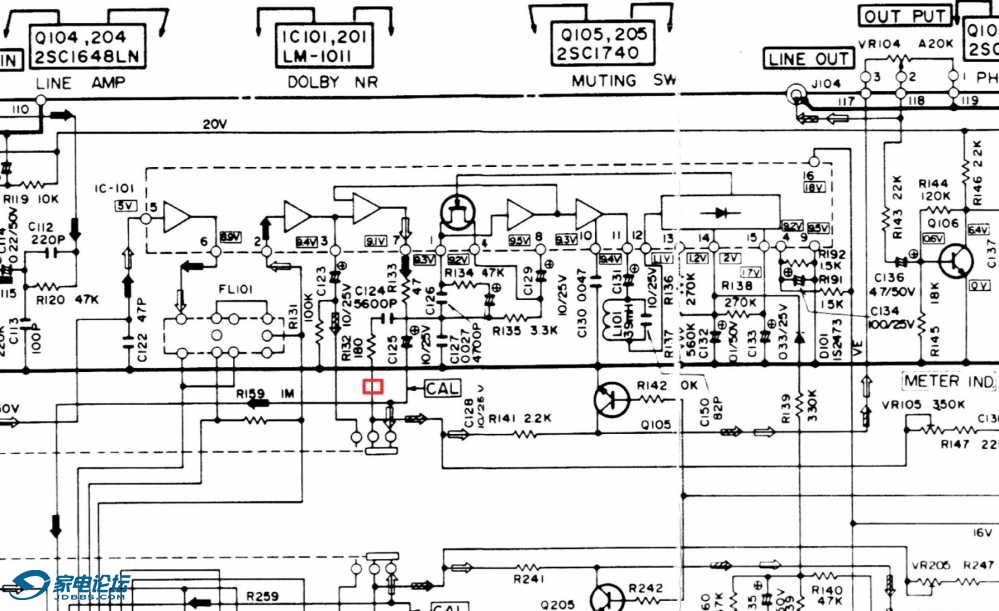

见电路图中红色框框和实物电路板图中白色框框部位，从该位置打断接人按键开关的常闭触点。参照108楼中NEC AUK8300电路图截图的开关位置，都是相同的节点部位。本来这里是用继电器的，但还要添加继电器驱动，干脆就省得麻烦了。

coffee_bean

有一点没看懂，改装开关后，杜比关闭功能正常了，那开启状态呢，声音也完全正常了吗?

咝咝入扣

coffee_bean 发表于 2025-1-30 12:54
有一点没看懂，改装开关后，杜比关闭功能正常了，那开启状态呢，声音也完全正常了吗?

开启后就是杜比开状态，放入杜比录的磁带播放正常。若是非杜比录制的磁带就有喘息效应。改造前播放非杜比录制的磁带，杜比无论开或关都一样会有喘息效应，高音不明亮

coffee_bean

咝咝入扣 发表于 2025-1-30 13:05
开启后就是杜比开状态，放入杜比录的磁带播放正常。若是非杜比录制的磁带就有喘息效应。改造前播放非杜比 ...

那这个故障是有点费解，杜比芯片的主、副通道及外围滤波阻容元件看来都没问题，是某种未查明原因让左右个声道的杜比电路同时进入了异常状态。
NE545/645、LM1011/1111/1112这几个芯片内部没有切换杜比in/out的电子开关，是靠副通道整流平滑后足够高的直流控制电压去减小芯片内的可变电阻，从而阻断副通道信号，达到关闭杜比的目的。原设计杜比out档位，就是人为抬高了副通道的控制电压。如果要彻底弄清原故障原因，看样子还是得从14脚相关的外围查起，或者就是大卫分析的，2块芯片内部都有有局部损坏。

咝咝入扣

coffee_bean 发表于 2025-1-30 13:51
那这个故障是有点费解，杜比芯片的主、副通道及外围滤波阻容元件看来都没问题，是某种未查明原因让左右个 ...

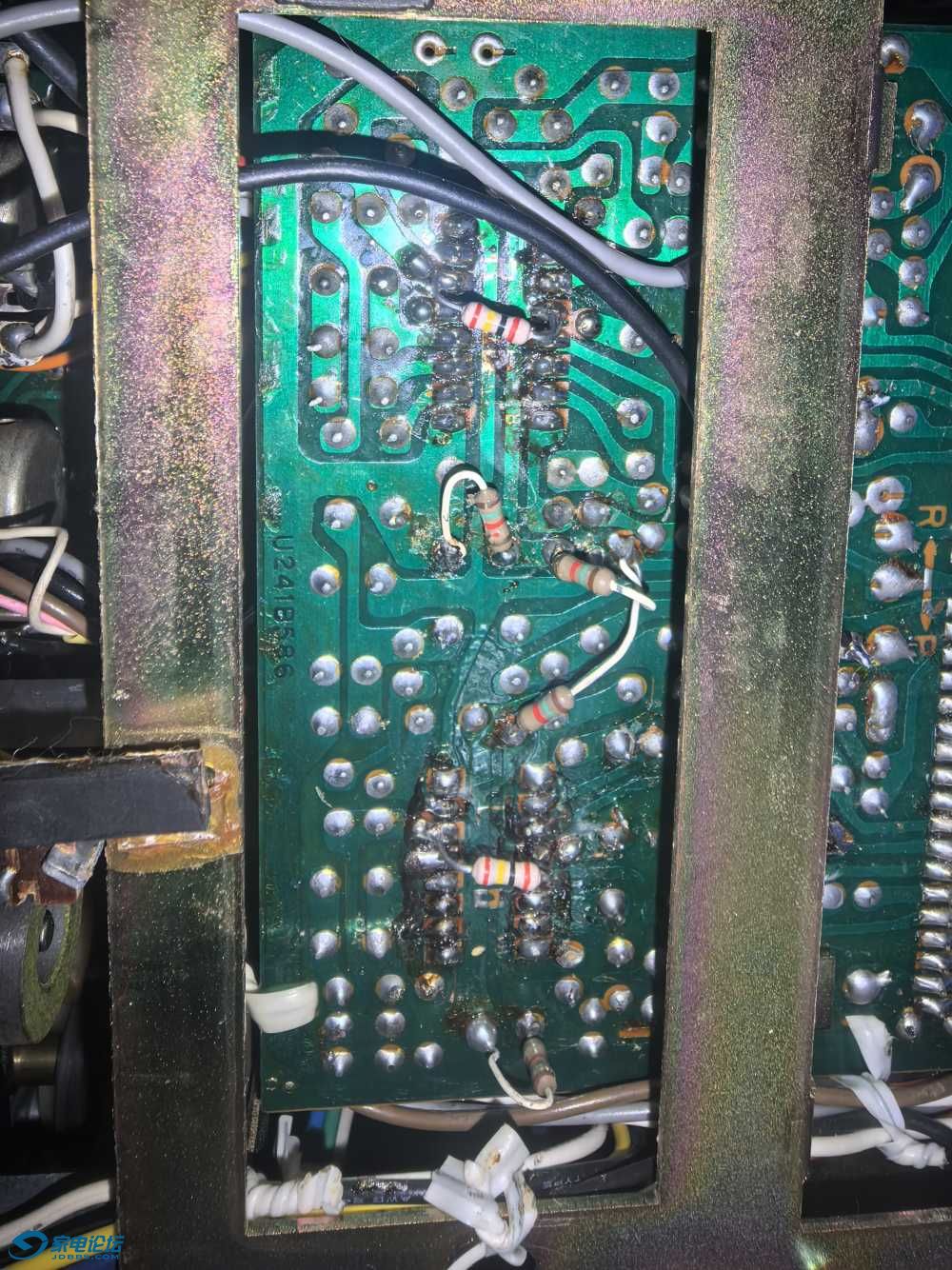

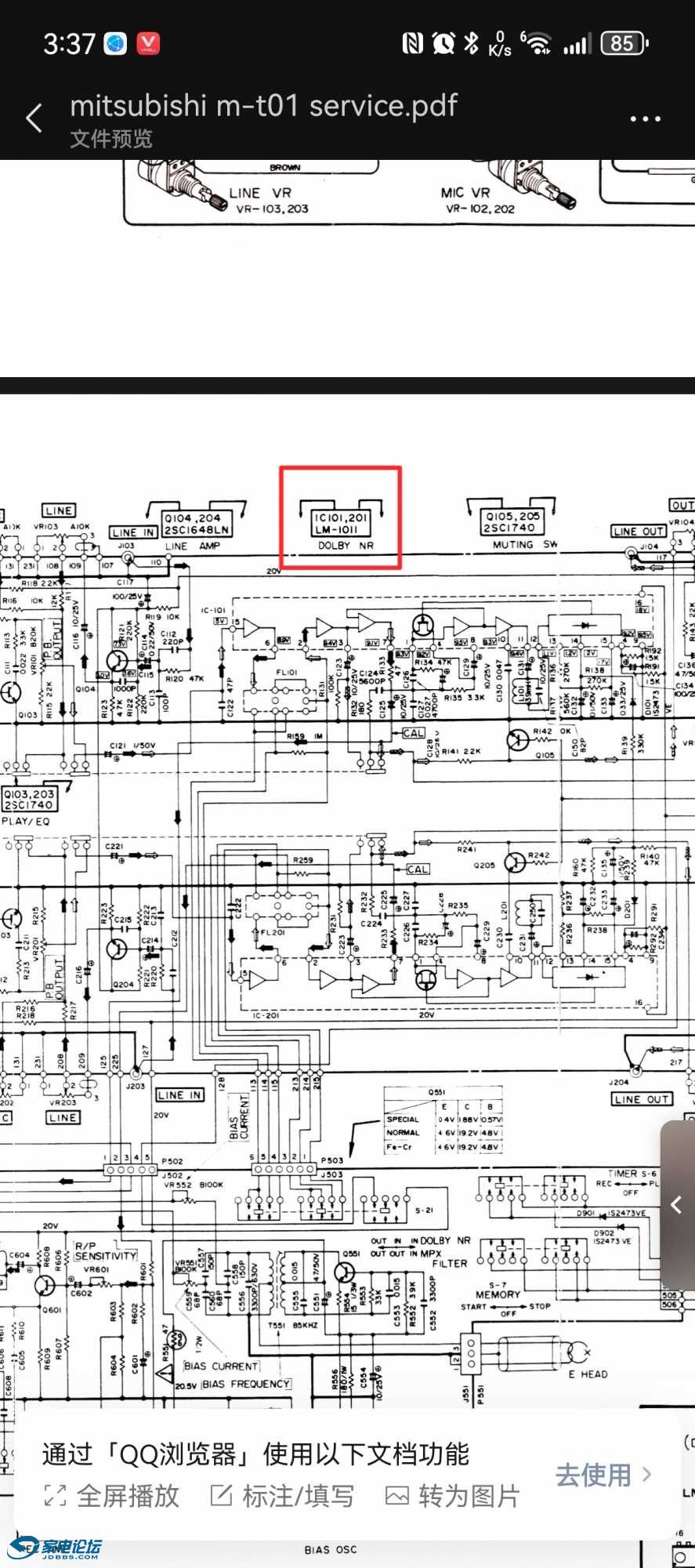

奇就奇在下载到的NE645N应用资料里面也没提14脚可以作为电子开关这一点，倒是LM1112应用资料后面还有个补充说明。我对照了实物机14脚与4脚连接了一个200KΩ的电阻，这个跟NE645N应用资料及NEC AUK8300电路图上是一致的；而M-T01电路图上是没有这个电阻的。然后，我再仔细看M-T01电路图，猛然间真相大白了！M-T01原配的杜比芯片是LM1011！是LM1011！！这一刻，此前所有疑团都解开了

david-ease

上家也是玩家，估计买不到LM1011，给你换了NE645
或觉得NE645好，想升级一下杜比

咝咝入扣

david-ease 发表于 2025-1-30 16:12
上家也是玩家，估计买不到LM1011，给你换了NE645
或觉得NE645好，想升级一下杜比

还得感谢你提供了LM1112的信息，这对最终判断的帮助是很大的

david-ease

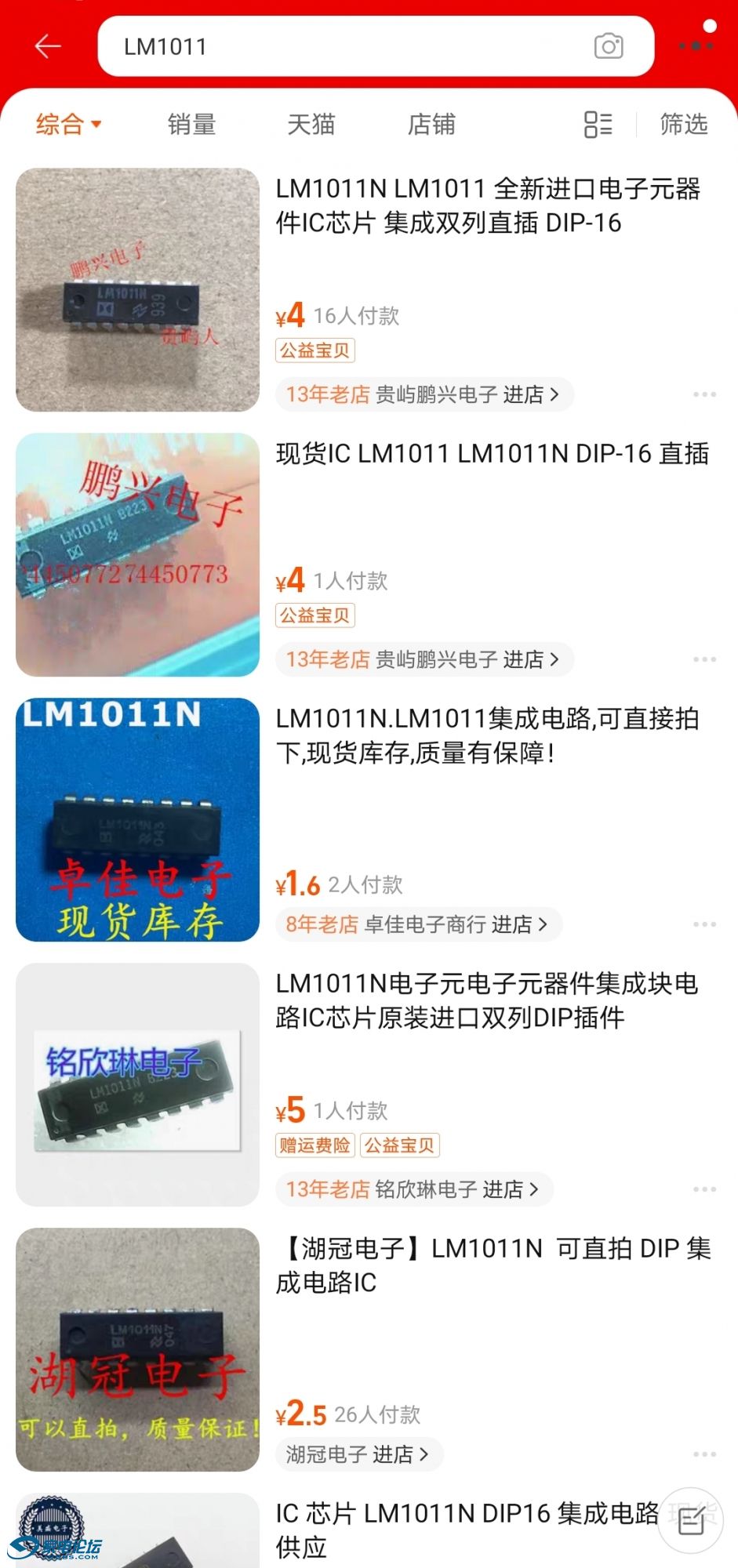

LM1011淘宝很多

david-ease

lm1011
