三菱大通（DIATONE）M-T01二头迷你小卡座

  [复制链接]
咝咝入扣

75

主题

4823

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2018-4-9
发表于 2025-1-13 11:07 | 显示全部楼层 |阅读模式

马上注册 家电论坛，众多有奖活动等你来参与！

您需要 登录 才可以下载或查看，没有账号？注册

x
本帖最后由 咝咝入扣 于 2025-1-13 11:25 编辑

收了一台三菱大通（DIATONE）M-T01。毫无悬念的机芯皮带断掉，拆机芯是必修课。此台小卡座号称采用PLL的主轴电机，但转起来怎么感觉是有刷电机？不过这家伙实在厚重，采用整体铝压铸框架，两个锌合金大飞轮，光机芯重量就1.652kg了，大飞轮重253.3g，小飞轮也有127.5g。播放时收带轮由主轴飞轮传动，闭环双轴设计的二头机，抹音头放置在副压带轮后边。可谓下重料的设计。期待它的表现。

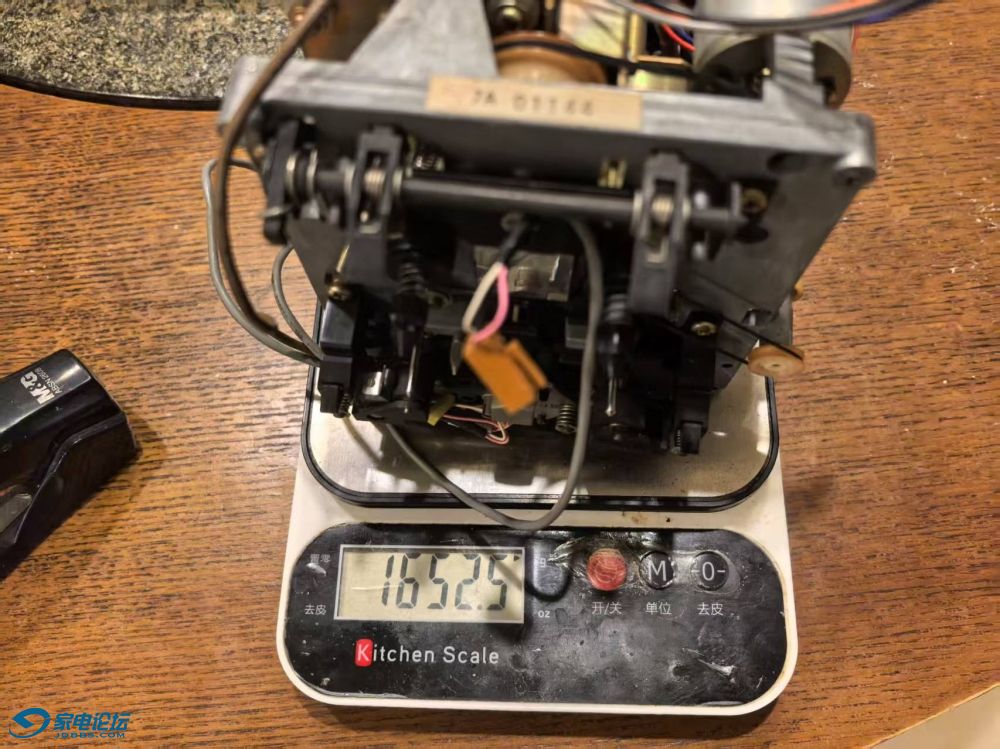

机芯称重

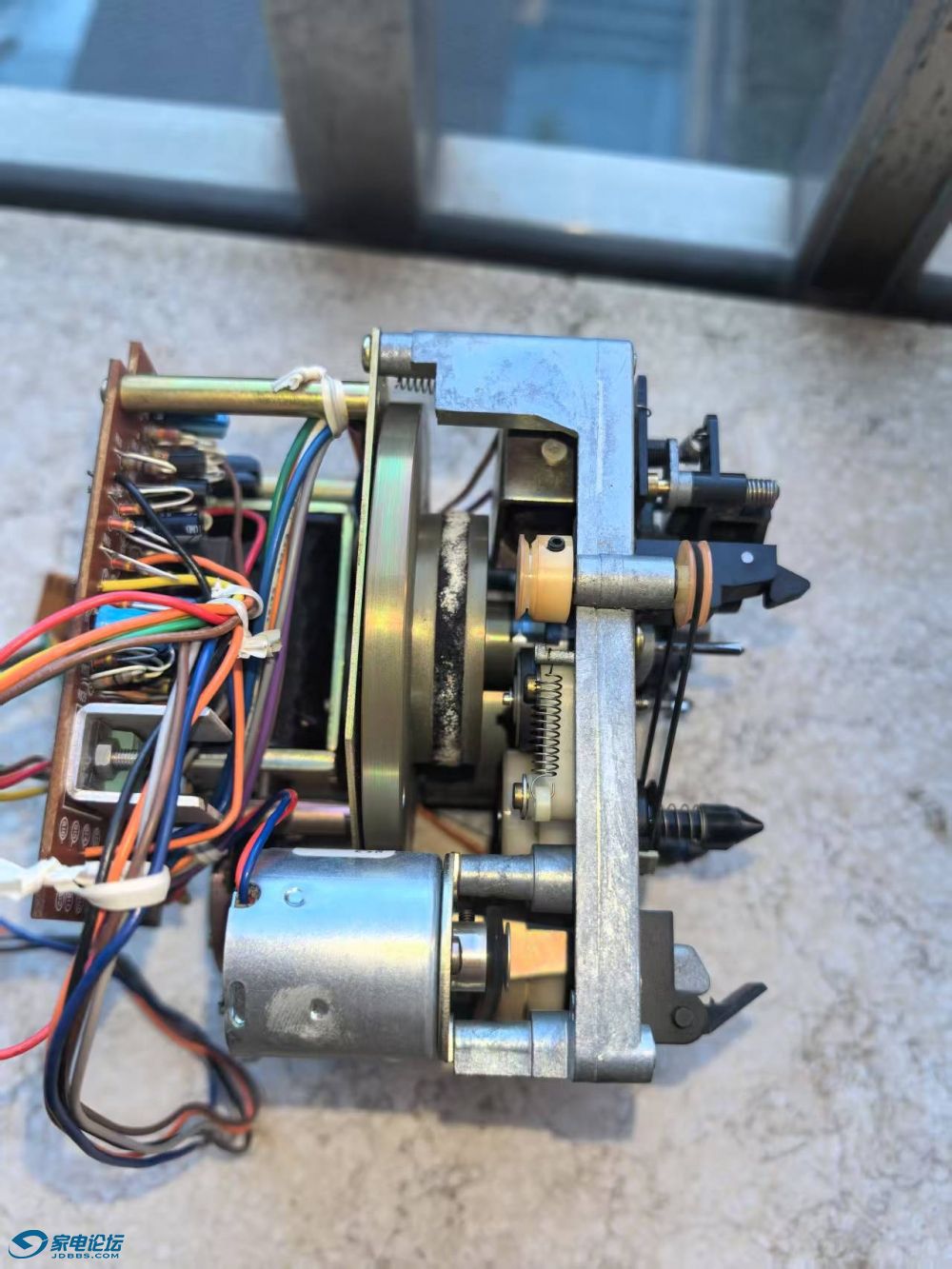

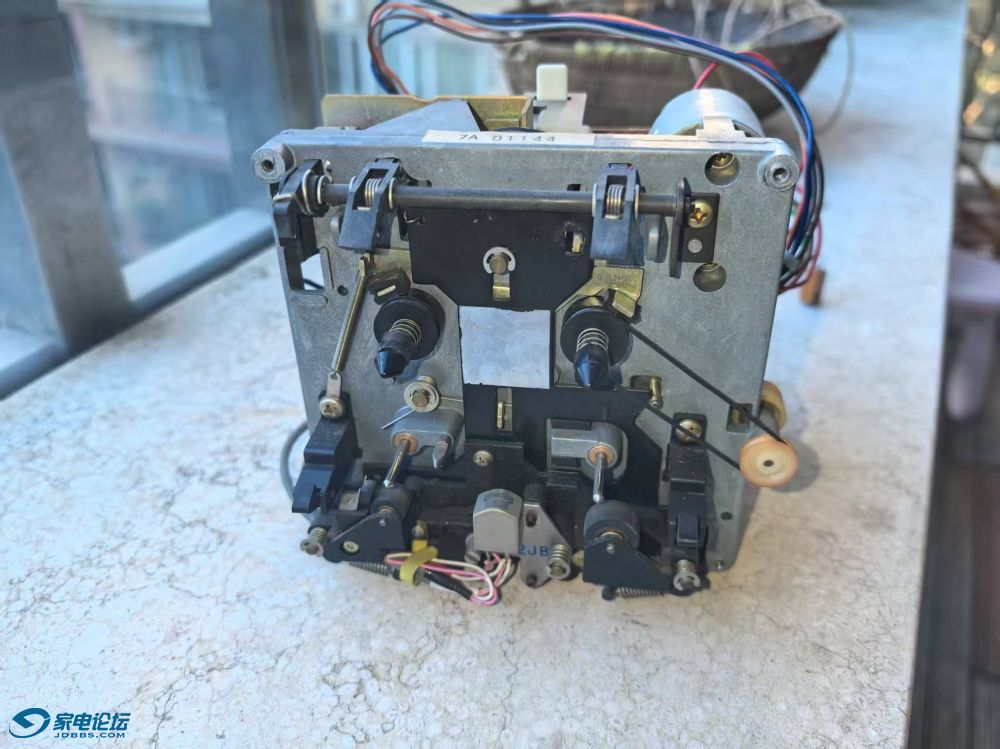

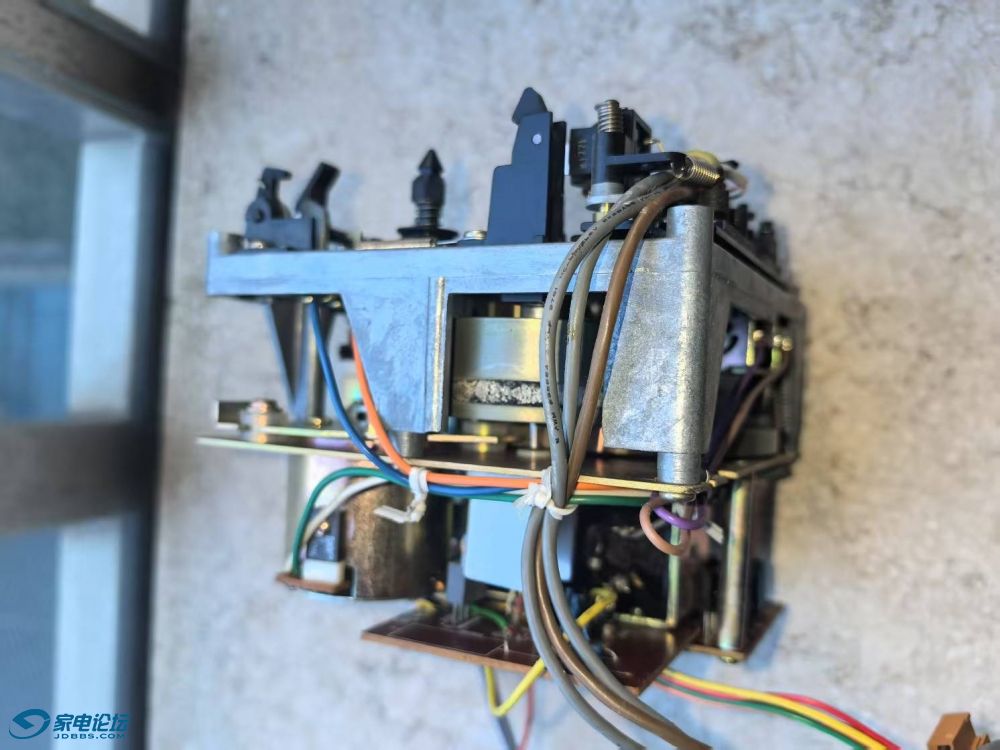

机芯四维外观

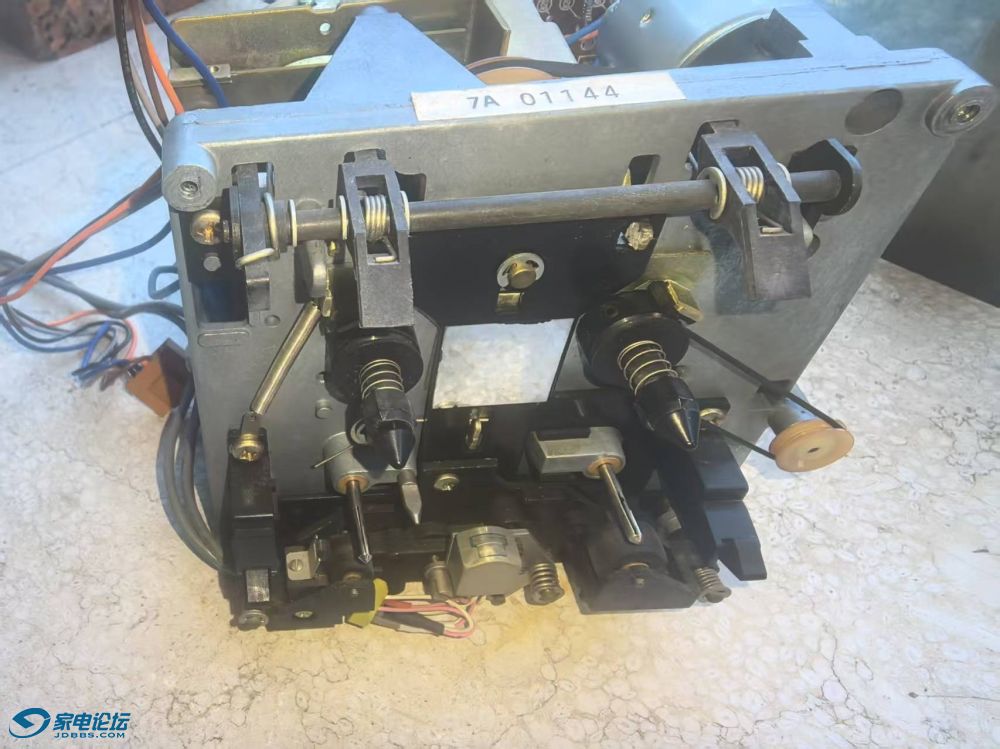

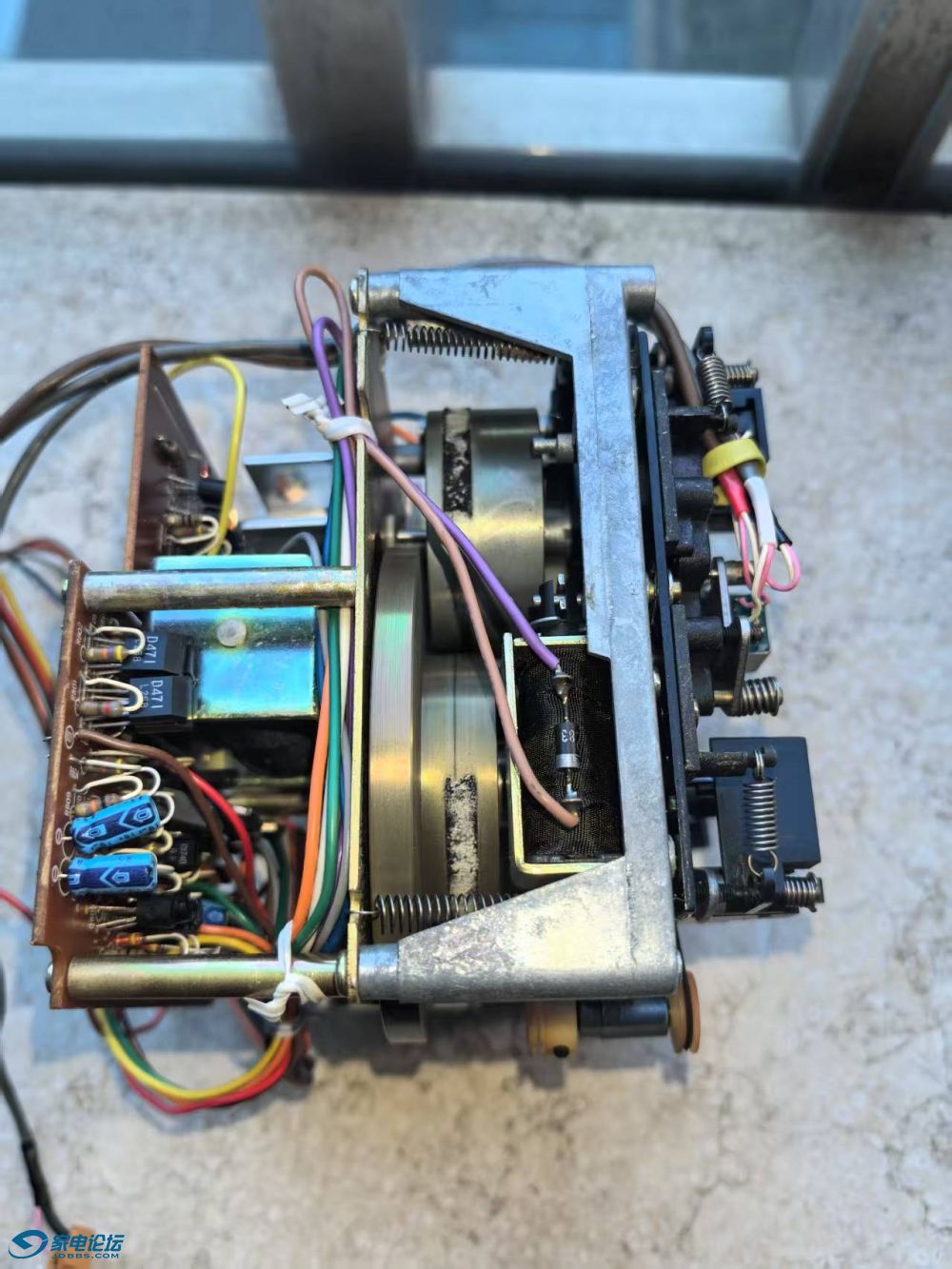

磁头滑板靠机芯内的三根拉簧拉紧滑移。图中能看到其中两根
播放时的收带轮由主轴飞轮传动

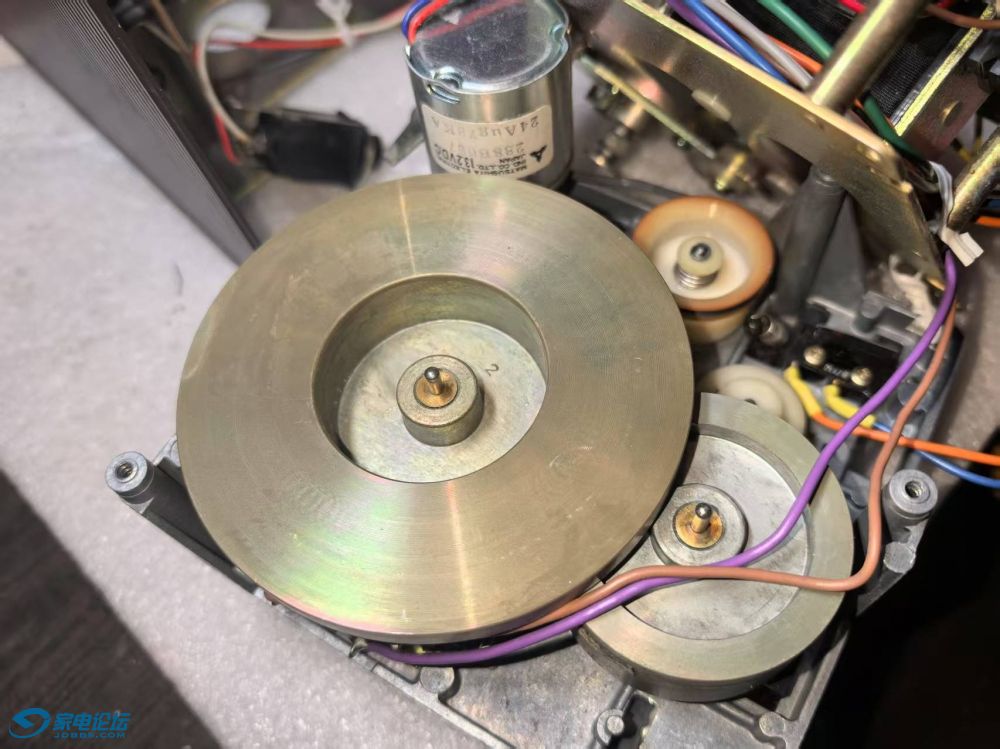

掀开机芯背面组件后看到大小两个飞轮
飞轮卸下后的内部传动机构。

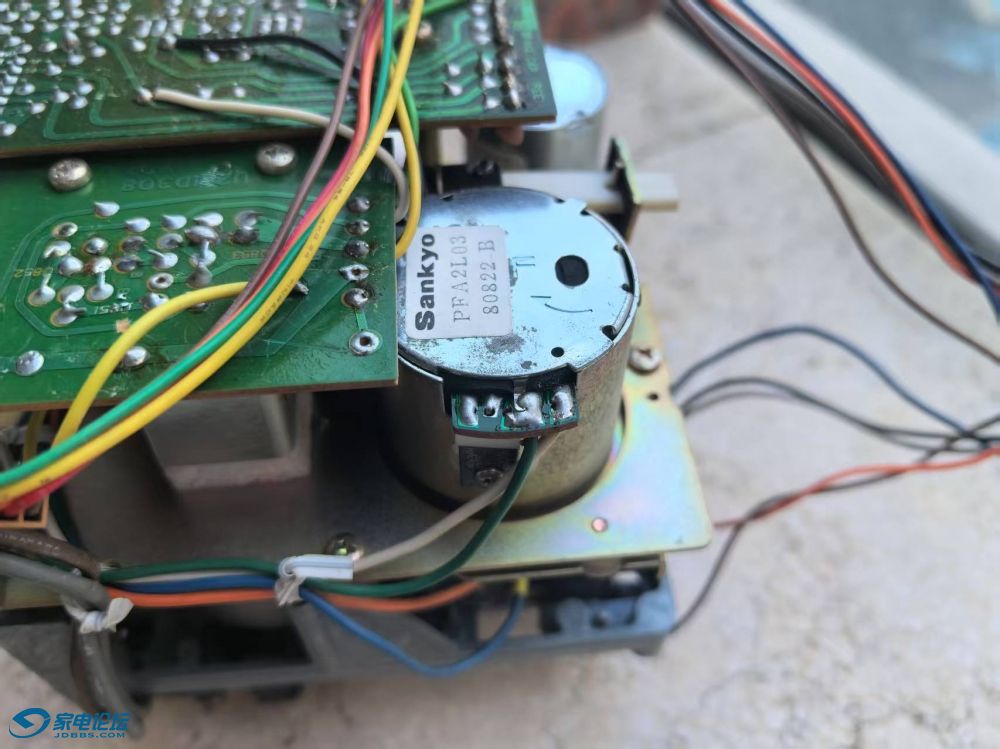

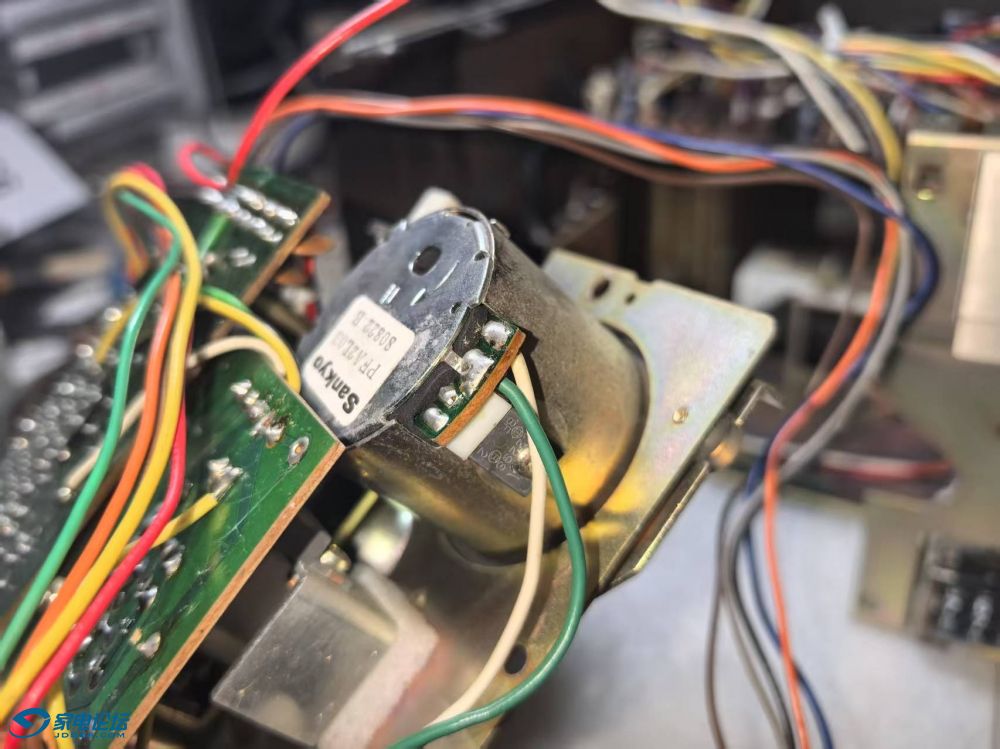

号称具备PLL的主轴传动电机，有一个速度调节孔。怎么看都象普通的伺服电机。
看电机安装螺丝由不象是更换过的电机

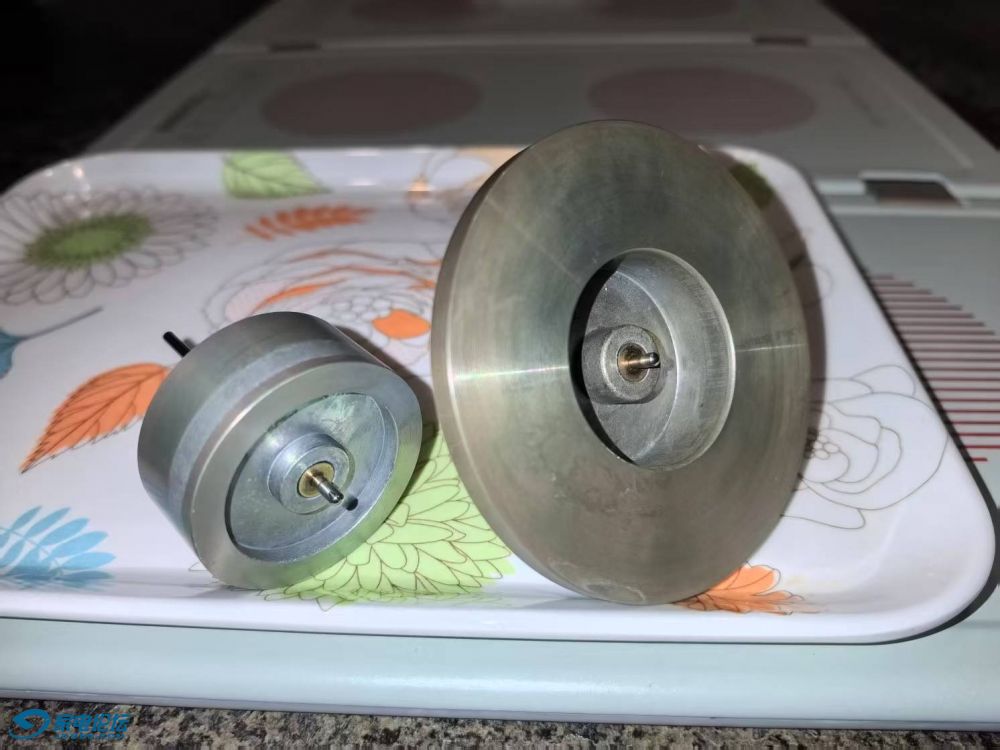

清理皮带残余后的两个飞轮

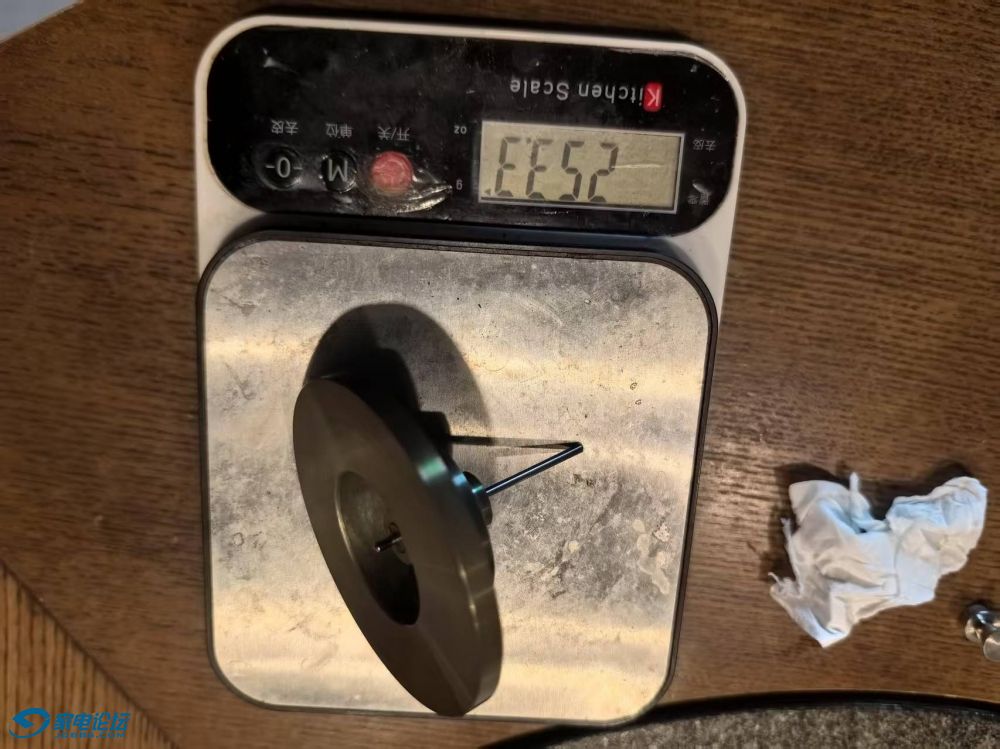

大飞轮称重

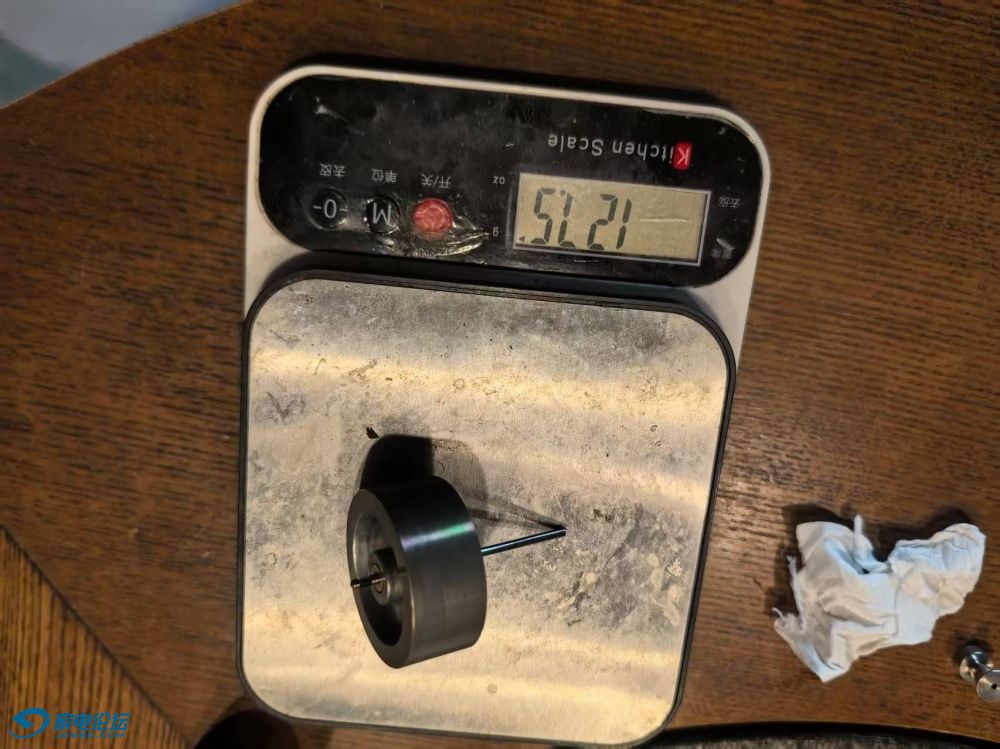

小飞轮称重



总有一种成就感、满足感、喜悦感伴随着各种折腾之后油然而生
回复

使用道具 举报

wsy233374588

1

主题

80

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2016-5-10
发表于 2025-1-13 12:08 来自家电论坛网手机触屏版 | 显示全部楼层
好东西，赶快修好试试
回复 支持 反对

使用道具 举报

逆行鲨

44

主题

2163

帖子

26

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2015-6-14
发表于 2025-1-13 12:54 来自家电论坛网手机触屏版 | 显示全部楼层
挺厚实的机芯，看着就让人有信心
回复 支持 反对

使用道具 举报

chengyabcd

10

主题

205

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2017-4-25
发表于 2025-1-13 13:26 | 显示全部楼层
老兄又填一台新机。这机芯看着就得劲儿！

点评

咝咝入扣
得儿的修  详情 回复 发表于 2025-1-13 14:58
回复 支持 反对

使用道具 举报

咝咝入扣

75

主题

4823

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2018-4-9
 楼主| 发表于 2025-1-13 14:58 | 显示全部楼层
chengyabcd 发表于 2025-1-13 13:26
老兄又填一台新机。这机芯看着就得劲儿！

得儿的修
总有一种成就感、满足感、喜悦感伴随着各种折腾之后油然而生
回复 支持 反对

使用道具 举报

x_rockman

60

主题

1680

帖子

21

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2003-5-16
发表于 2025-1-13 15:23 | 显示全部楼层
二磁头也有闭环走带机芯呀。。。。还以为是三磁头机的专属呢。

点评

咝咝入扣
有。还不少呢  详情 回复 发表于 2025-1-13 15:38
I'm RockMan~！ 骗子杀手~！
香港弦声音响
回复 支持 反对

使用道具 举报

咝咝入扣

75

主题

4823

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2018-4-9
 楼主| 发表于 2025-1-13 15:38 | 显示全部楼层
x_rockman 发表于 2025-1-13 15:23
二磁头也有闭环走带机芯呀。。。。还以为是三磁头机的专属呢。

有。还不少呢
总有一种成就感、满足感、喜悦感伴随着各种折腾之后油然而生
回复 支持 反对

使用道具 举报

aak

21

主题

505

帖子

1

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
5
注册时间
2005-11-29
发表于 2025-1-13 15:57 | 显示全部楼层
好大的飞轮

点评

qihm
是挺大的， 但是跟B&O有款重型机芯一比就是小巫见大巫了， B&O这款机芯我记得当时称过好像3公斤多，飞轮只能用巨大来形容， 连主导轴都比一般的卡座主导轴粗的多， 这款机芯有3磁头和2磁头两个版本，其他差别不  详情 回复 发表于 2025-1-13 16:27
回复 支持 反对

使用道具 举报

qihm

4

主题

242

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2011-3-29
发表于 2025-1-13 16:27 | 显示全部楼层
aak 发表于 2025-1-13 15:57
好大的飞轮

是挺大的，

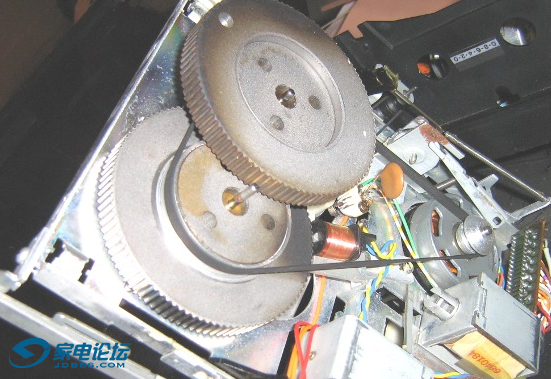

但是跟B&O有款重型机芯一比就是小巫见大巫了，
B&O这款机芯我记得当时称过好像3公斤多，飞轮只能用巨大来形容，
连主导轴都比一般的卡座主导轴粗的多，
这款机芯有3磁头和2磁头两个版本，其他差别不大，

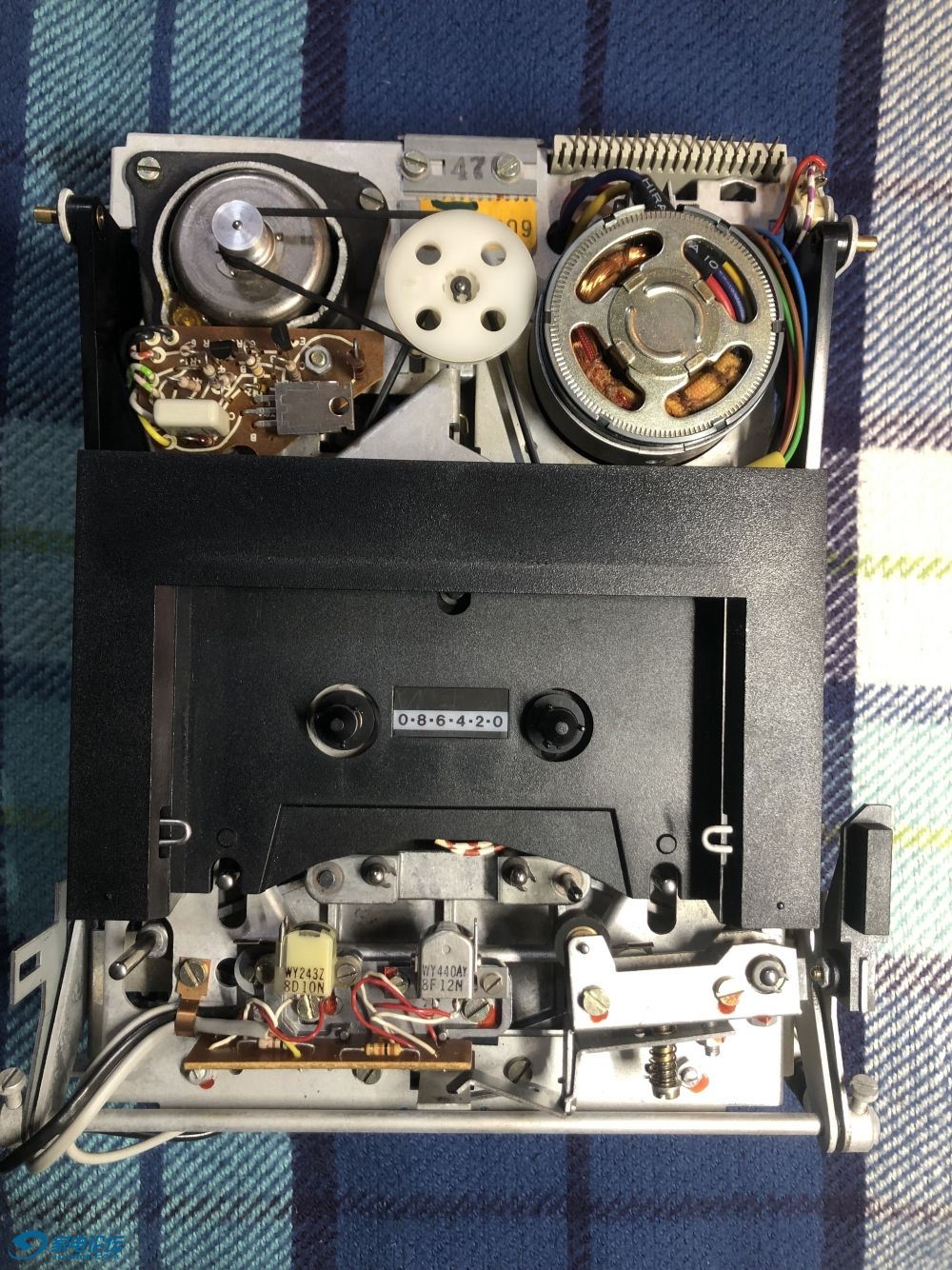

一个空心杯收带电机（70年代就用上空心杯电机了），一个交流主轴电机。
IMG_2444.jpg IMG_0579.jpg b5000b.JPG wheels.png

回复 支持 反对

使用道具 举报

whswhs1975

20

主题

864

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2019-12-22
发表于 2025-1-13 17:32 | 显示全部楼层
看着就心里踏实啊
回复 支持 反对

使用道具 举报

wkz

10

主题

1889

帖子

9

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
8
注册时间
2003-3-16
发表于 2025-1-13 20:42 | 显示全部楼层
早期加工精度不够，所以要用大飞轮，并不能说明这种机芯性能就好，反而大多数性能是比较差的，后期同样抖晃率的机芯飞轮就可以小很多了。
回复 支持 反对

使用道具 举报

yeahlxy

102

主题

1212

帖子

77

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
69
注册时间
2002-11-22
发表于 2025-1-14 10:16 | 显示全部楼层
PLL是锁相环伺服技术，不是一定用于无刷电机的。这个主电机里面，是有一个速度感应的线圈的，通过转动的电磁感应频率控制速度。
中道（250  350 500 550 ）、松下688D、aiwa的卧式卡座，好些卡座的主电机里面都有这个技术，走带比较稳

点评

咝咝入扣
换上的皮带（对折长度130mm）质量不行，运转不平整，另外稳速电路可能有问题，试机速度偏快且速度不稳定。还得换过一条好的皮带和检查稳速电路。  详情 回复 发表于 2025-1-14 14:28
回复 支持 反对

使用道具 举报

旅途

5

主题

166

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2004-12-9
发表于 2025-1-14 11:39 | 显示全部楼层
帖子里提到的机器跟锁相环都没啥关系，最多也就是个FG控制

点评

pdslx
正解  详情 回复 发表于 2025-1-22 16:25
咝咝入扣
[attachimg]10611064[/attachimg]  详情 回复 发表于 2025-1-14 14:23
回复 支持 反对

使用道具 举报

javaio008

9

主题

483

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2020-7-10
发表于 2025-1-14 13:08 来自家电论坛网手机触屏版 | 显示全部楼层
看起来非常结实，我也喜欢铸铝的机芯，不过早期的制造精度比不了后期轻薄款的，估计这个W&F在0.05%RMS左右。

点评

咝咝入扣
[attachimg]10611065[/attachimg]  详情 回复 发表于 2025-1-14 14:23
回复 支持 反对

使用道具 举报

咝咝入扣

75

主题

4823

帖子

70

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2018-4-9
 楼主| 发表于 2025-1-14 14:23 | 显示全部楼层
旅途 发表于 2025-1-14 11:39
帖子里提到的机器跟锁相环都没啥关系，最多也就是个FG控制

总有一种成就感、满足感、喜悦感伴随着各种折腾之后油然而生
回复 支持 反对

使用道具 举报
