三菱大通（DIATONE）M-T01二头迷你小卡座

咝咝入扣

咝咝入扣 发表于 2025-1-16 15:55
现在打开看又似乎不存在电容漏液等问题所导致的速度不稳，那个可调电阻量过时正常的，现在只能换了皮带把 ...

来报告一下进展。

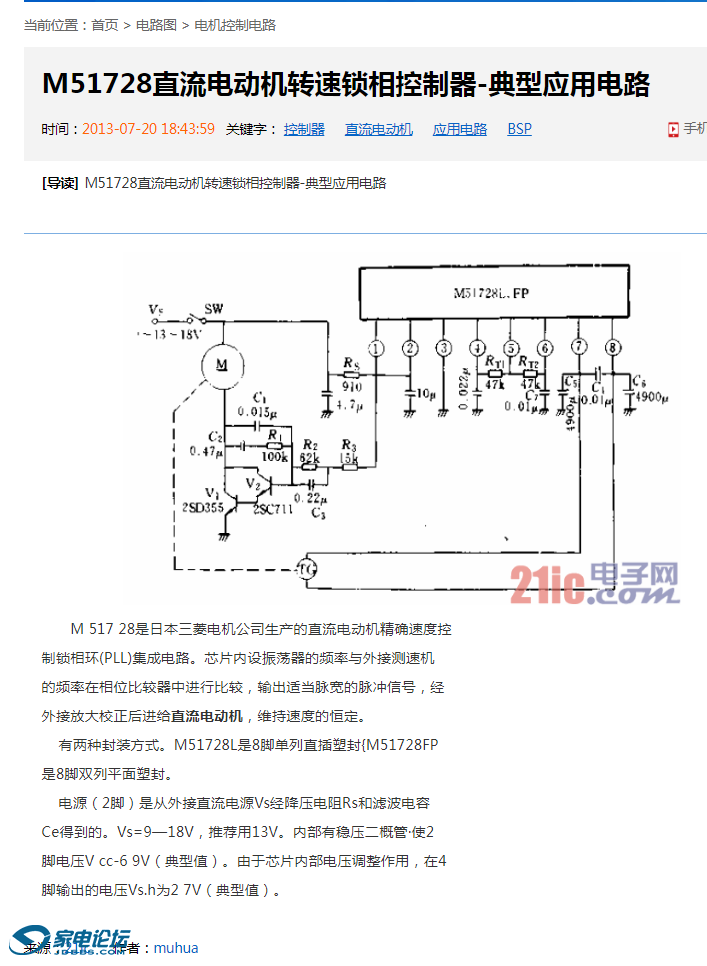

昨晚将电机取下，单独连接12V电源到电机上，光空转也能听得出电机的转速时快时慢。示波器连接M51728L的5脚，观测到该脚上工作频率是2.3kHz左右，调节电路板上的可调电阻时频率值有变化。速度反馈端7、8脚上的反馈电压频率显示在变化。拆下电路板上的几个电容测量都未见异常，最后把M51728L拆下换上一个新的，故障现象依旧。这么看，是电机本体的问题了。目前只能找替代品方案。不知道坛中大佬手头有没有这类型的FG电机可以出让一个？没有的话就用普通调速电机代替。

david-ease

交易区新帖推荐

coffee_bean 发表于 2025-1-16 22:04
没看出哪里捣糨糊了，人家是如假包换的PLL控制方式。PLL伺服并不必然等同于高精度，和你说的FG伺服一 ...

解释得真好，通俗易懂

wkz

不容易，这个机芯主要的优点就是pll电机，用普通电机代换感觉维修的意义就不大了。

咝咝入扣

wkz 发表于 2025-1-18 10:42
不容易，这个机芯主要的优点就是pll电机，用普通电机代换感觉维修的意义就不大了。

只能先死马当活马医了要是能找到更先进的电机那就上个档次

javaio008

咝咝入扣 发表于 2025-1-18 11:07
只能先死马当活马医了要是能找到更先进的电机那就上个档次

电刷电梳打磨了也不行？不行就用最常见的三协的SHU2L，我的XK-009原装的FG电机越走越慢，当时查了手册说是3000正负40Hz，看来原配的指标也不行啊。果断换了SHU2L好多了。

咝咝入扣

交易区新帖推荐

javaio008 发表于 2025-1-18 11:55
电刷电梳打磨了也不行？不行就用最常见的三协的SHU2L，我的XK-009原装的FG电机越走越慢，当时查了手册说 ...

电机端盖咬口封装，不好拆。等闲时尝试拆开看看。

coffee_bean

旅途 发表于 2025-1-17 10:03
两头都让你说完了，精度不高也是你说的，PLL默认高精度也是你说的，

但你回头看看，我的表述里是不是也 ...

你这人有意思。来看看你的原话：

帖子里提到的机器跟锁相环都没啥关系，最多也就是个FG控制

PLL锁相环的第一要素是要有晶振，贴主看看有没有晶振再定性吧

但从第一眼看到主轴电机的调速板外漏的调速块来看，锁相环的概率已经很低了

是谁牛逼哄哄的隔空就给人号了脉，被事实打脸后还扭扭捏捏地不愿承认，说人家三菱捣糨糊？

旅途

还是你最牛逼，没拆开之前都能预测结果，贴主没拆开之前，你怎么不来发帖阐明你的观点啊

事后诸葛，三国时期的套路都拿出来了，有本事拿出你的实战心得来，不要用百度或者ai都不如的抄袭段落


请群主注意下此人的攻击性词语

牛逼哄哄，扭扭捏捏，打脸等等

旅途

旅途 发表于 2025-1-16 13:28
三协这个电机品质也算是他们圆筒电机里靠前的了，

还是三零会倒浆糊啊，说是PLL，三协电机上只用了个 ...

1.被三零教育了下

你怎么不引用我这句话说我扭扭捏捏啊

2.捣浆糊的观点现在还是啊

来来来，你有什么实验结果证明我这句话是错的？

3.前后引用，混淆视听，谁在扭扭捏捏，认为大家都看不到我的明确观点吗？

4.又是谁在否定我说它捣浆糊，却拿不出一毛钱的案例在那牛逼哄哄的否定呢，那你来量化下这个所谓的锁相环究竟提高了多少精度呢

旅途

咝咝入扣 发表于 2025-1-18 08:57
来报告一下进展。
昨晚将电机取下，单独连接12V电源到电机上，光空转也能听得出电机的转速时快时慢。示 ...

你现在的意思是问题出在哪里呢

二个线圈有问题？电刷？电路板问题？

coffee_bean

旅途 发表于 2025-1-19 11:20
还是你最牛逼，没拆开之前都能预测结果，贴主没拆开之前，你怎么不来发帖阐明你的观点啊

事后诸葛，三 ...

我不牛逼，不懂的话题不敢出来装，所以楼主没拆之前当然不敢出来给别人隔空号脉喽。
倒是你牛，楼主没拆就看出了不是PLL，还给楼主科普晶振是PLL的第一要素

旅途

coffee_bean 发表于 2025-1-19 11:55
我不牛逼，不懂的话题不敢出来装，所以楼主没拆之前当然不敢出来给别人隔空号脉喽。
倒是你牛，楼主没拆 ...

奥，预判一下就是装，那么你买新机器前都是装喽，给别人任何买机调机前都是装喽；

你工作生活中都这么喜欢给别人戴帽子安头衔吗？


我就是机器拆的多，不从百度和ai中出结论，只从统计中预判，

要么你也说点干货，群主这个电机到底啥问题？

旅途

旅途 发表于 2025-1-19 11:33
1.被三零教育了下

你怎么不引用我这句话说我扭扭捏捏啊

对了，这几个问题你怎么不上来给我安帽子，弄头衔了？

旅途

旅途 发表于 2025-1-19 11:42
你现在的意思是问题出在哪里呢

二个线圈有问题？电刷？电路板问题？

我的建议，贴主找一块普通电机调速板，530之类的，跳过并断路原调速板；

直接对主转子进行下测试，顺带排除fg线圈坏的可能；

1.如果是电路板问题，可以重做，然后学习先锋ct1000，外接下调速旋钮，这样功能上更全面；

2.如果是fg线圈问题，我来提供一个一流的电压稳速块的pdf，不用fg，700曾经用过

3.如果是转子问题，就靠运气了，蒙着试试，拆几个同品牌转速接近的转子换上去，不行就整个换掉

我的完整建议如上，请参考

wkz

一流的电压稳速块是什么样的？稳速精度如何？
