插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ）

泰山神龙

今天先到这里吧    等把插线板最终组装完成后  会上传插线板最终完成的照片    同时也会把黑武士脚架改善后的实际完成照片上传

wkwbj

交易区新帖推荐

我也有一对黑武士
漆很好，十几年不长锈

泰山神龙

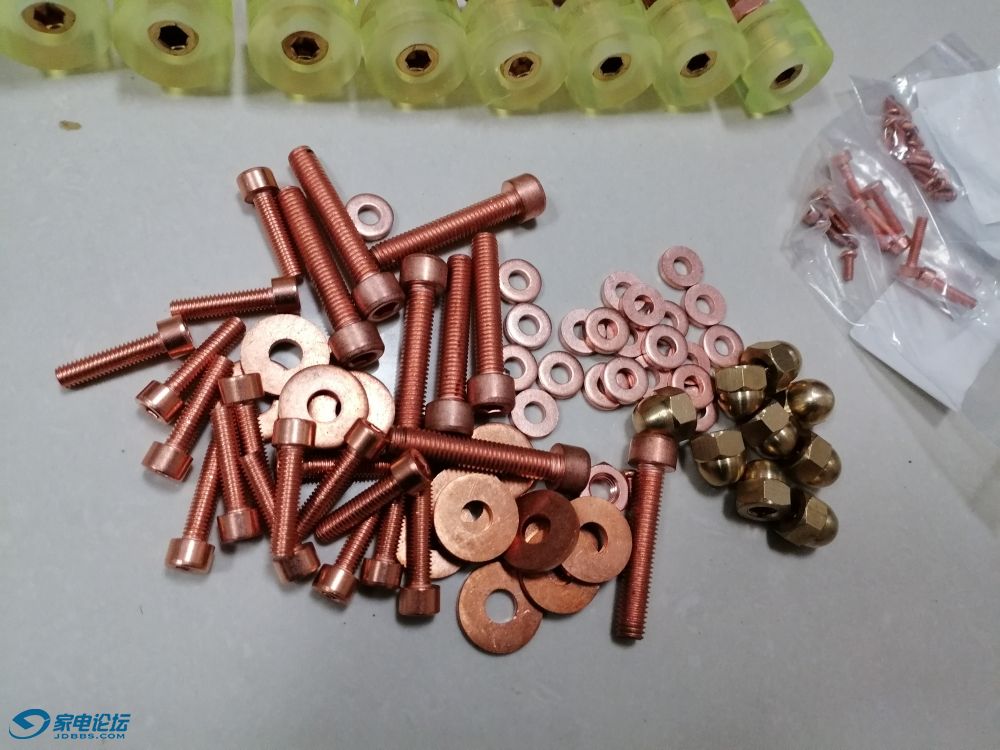

把插线板的  紫铜/黄铜/聚氨酯标准件  组装配套一下

泰山神龙

插线板避震板 +黑武士脚架改造配件  加工完成后   正在进行  铝合金表面氧化 与 喷砂亮银

泰山神龙

展会上看到一款 插线板做工与设计非常好，要5万多    当时心动


仔细认真的拍照了    只要有照片   没有造不出来的  看一眼就足够

泰山神龙

交易区新帖推荐

把书架箱的脚架 改造 设计的3D图 分解 发一下


黑武士脚架原始状态


安装固定夹子




书架箱脚架托盘上增加 （聚氨酯减震垫）与铝合金座 同时安装避震钉



安装防止书架箱掉落 护栏 （聚氨酯空心材质）

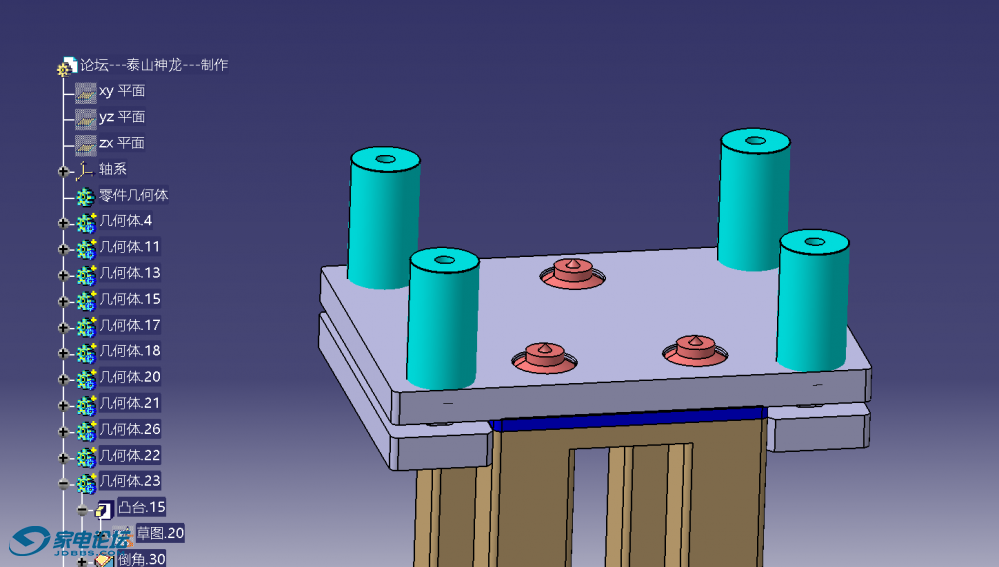

把避震钉的 钉盖安装上



把避震 钉盖（定位板） 安装上

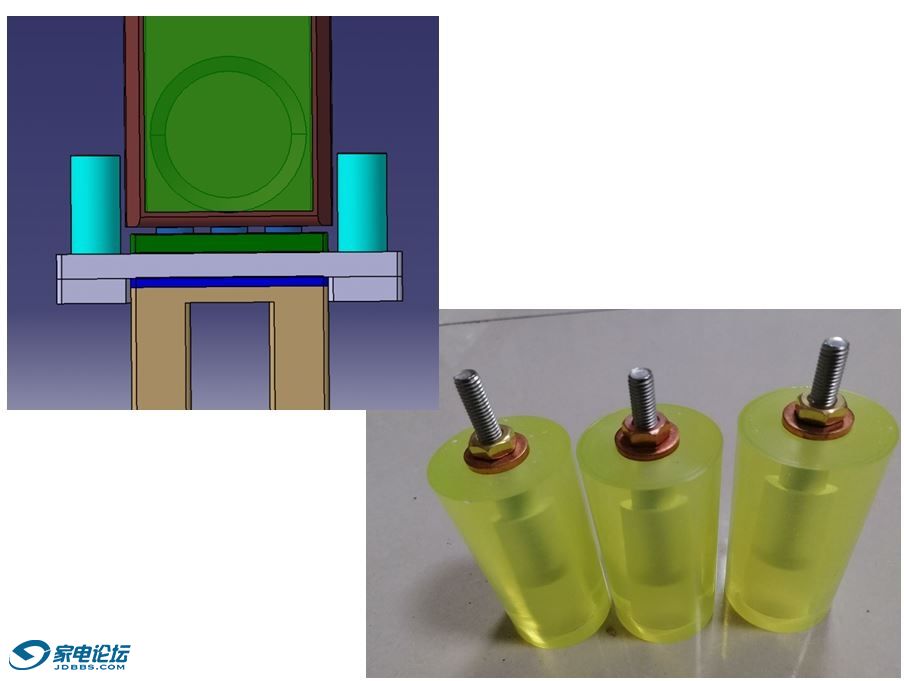

黑武士书架箱脚架 改造（局部）修改部位截面

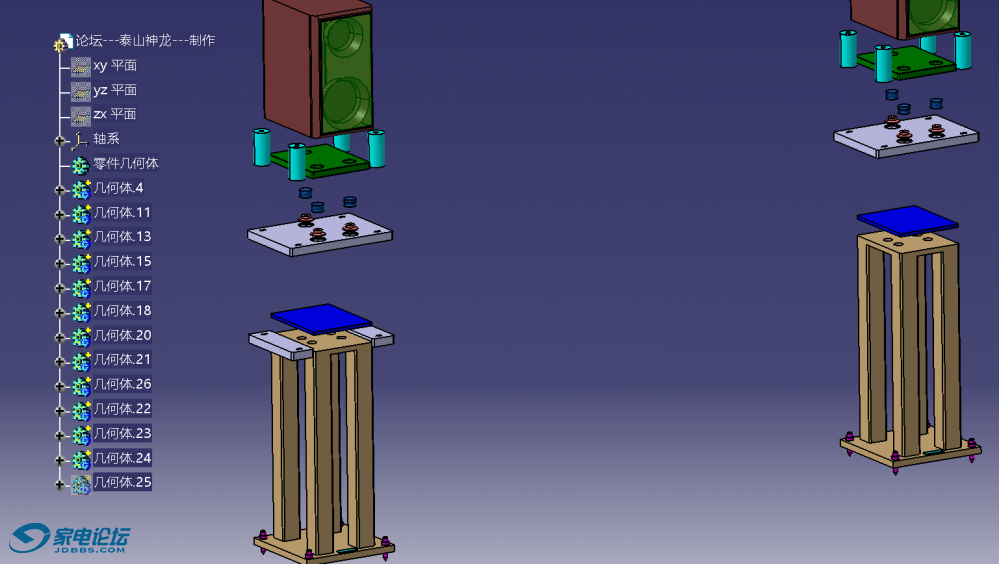

黑武士书架箱 脚架改造  避震系统 爆炸分解一下


3D设计图纸 爆炸图恢复原状

泰山神龙

黑武士脚架 改造需要的避震钉 到位

泰山神龙

这款 黑武士脚架  属于满大街都是的中低档次货   没有特别好的音质， 但也比一般简单木质低端的脚架好一点 ， 属于中低档次的脚架


很多入门烧友都曾经拥有过，也有很多烧友因为这款黑武士脚架 不能继续提升音质  而抛售2手。。。


脚架比较重，要更换不同于 DAC  功放机等， 关键这玩意特别重呀！ 运费都快比脚架贵了。。。如果一旦不使用就是占地方。。。


所有说脚架一但拥有， 就别无选择，要么抛，要么用。。。


如何提升黑武士脚架的音质 就成为了关键。。。


根据黑武士脚架的特点，参考了其他脚架的优点， 改造一套避震系统 用在黑武士脚架上。。。


废旧利用   让老树开花   让黑武士变金武士。。。

泰山神龙

改造书架箱脚架  配件  防护棒  到位了





把不锈钢螺丝与聚氨酯空心棒 组装起来




发现还是紫铜螺丝比较好，就是购买成本比普通不锈钢贵几倍






考虑拉紧强度 螺杆继续采用不锈钢，螺丝帽与垫片 全部使用紫铜的

泰山神龙

插线板改造  书架箱避震改造   进行的同时  顺便也把以前闲置的功放机避震也改造了



之前的机架 这样放置功放机 避震差

泰山神龙

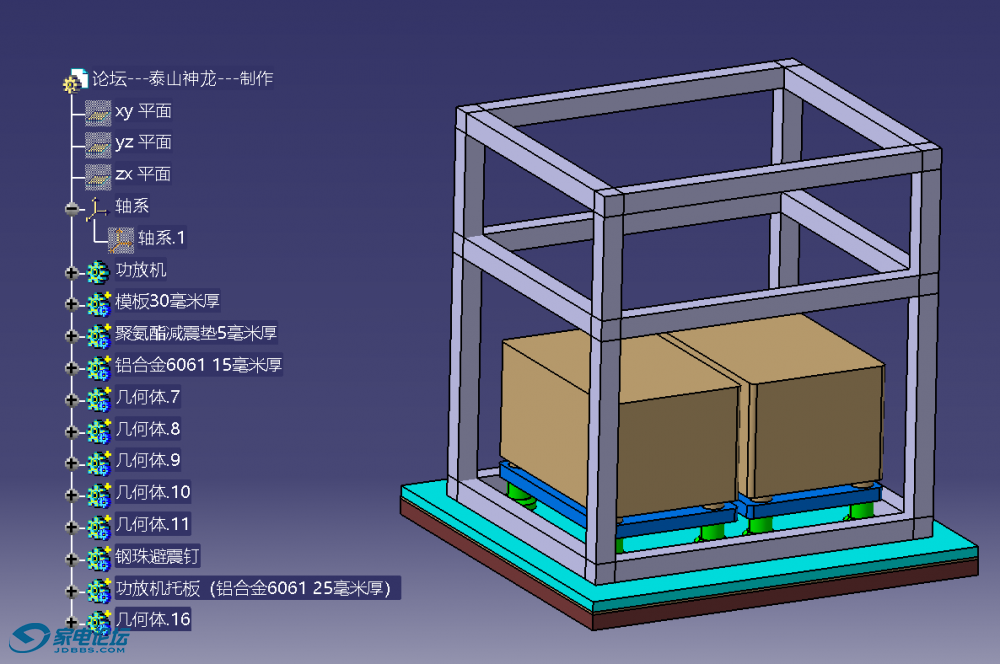

修改后的闲置功放机是这样避震的


把30毫米厚的木板铺地面上（防潮 绝缘）



聚氨酯减震垫片铺到厚木板上（减震）



把厚15毫米6061铝合金板 铺到聚氨酯减震垫片上（保证硬度）  同时把钢珠避震钉 摆到厚铝合金板上（避震）


把厚25毫米6061铝合金功放机托板放到避震钉上（保证托举板的强度）


把功放机摆放到 避震托板上


把机架放外套到 铝合金板面上（上面空间放置解码器，机架上会安装避震钉）

泰山神龙

先把木板买来

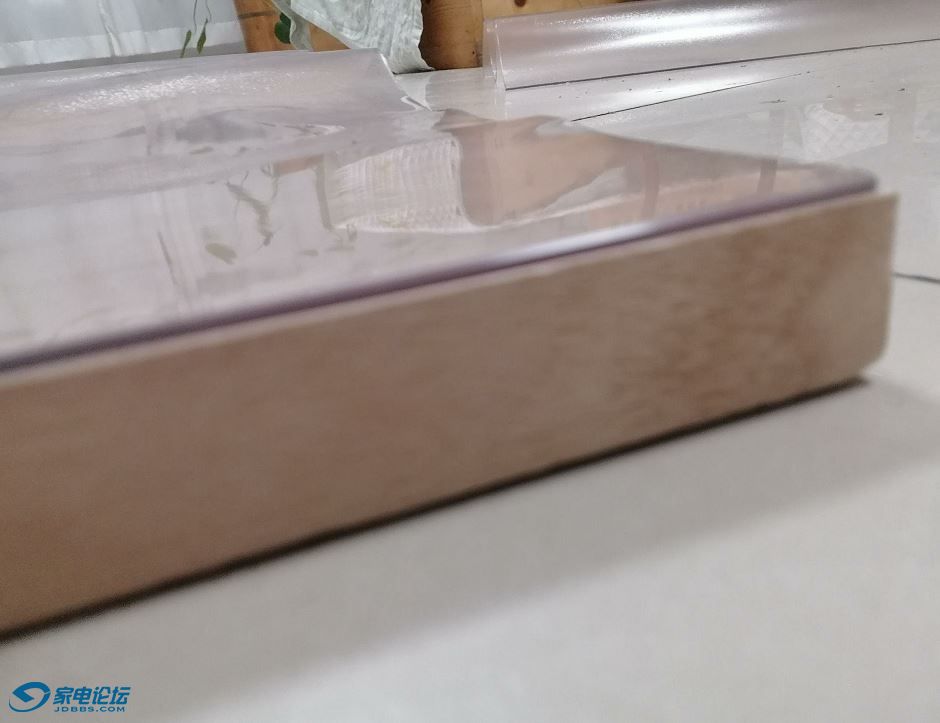

聚氨酯减震垫 买来（侧面看木板与聚氨酯减震垫）



6061铝合金 厚15毫米大板 很快也到。。。等待中


插线板改造 与 书架箱脚架改造 还有功放机避震改造    全部 一起进行中

未完待续。。。

泰山神龙

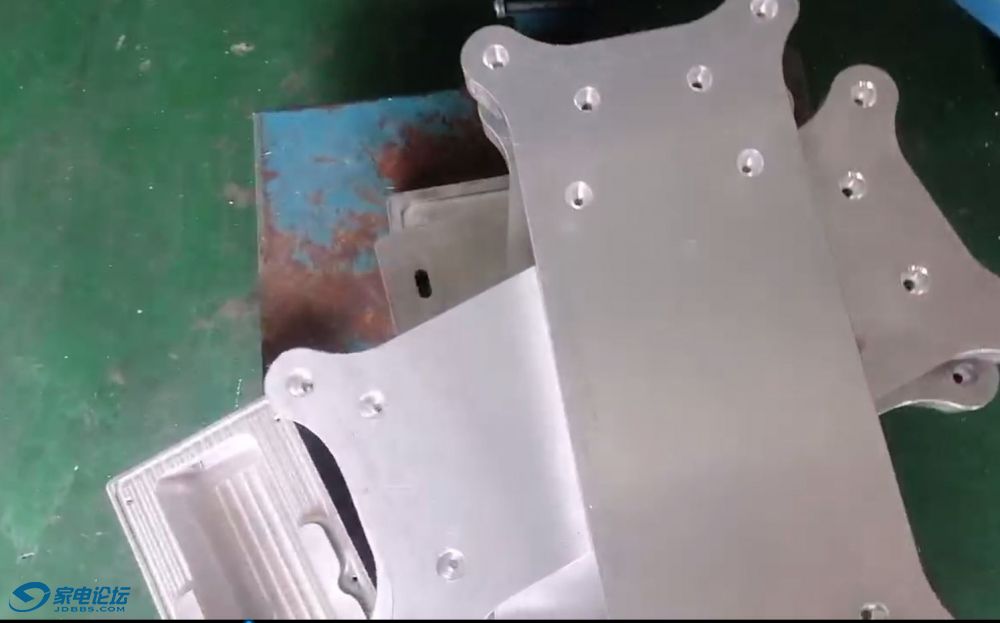

自己设计的插线板铝合金配件 加工完成 称重后 进行喷砂亮银


6061铝合金配件 4个底座 +一个插线板盒子  共计 42公斤 够重













音箱脚架的配件也加工完成，也将进行喷砂亮银处理，  顺便也加工了一个自己全新设计 一款插线板盒子

泰山神龙

功放机的避震改善  厚25毫米的6061铝合金板来了

整张6061材质的铝合金大板 面积可以 直接铺地面上  够重 够硬



功放机避震铝合金托板 也来了 厚度可以







其他配件陆续到来中。。。

泰山神龙
