插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ）

泰山神龙

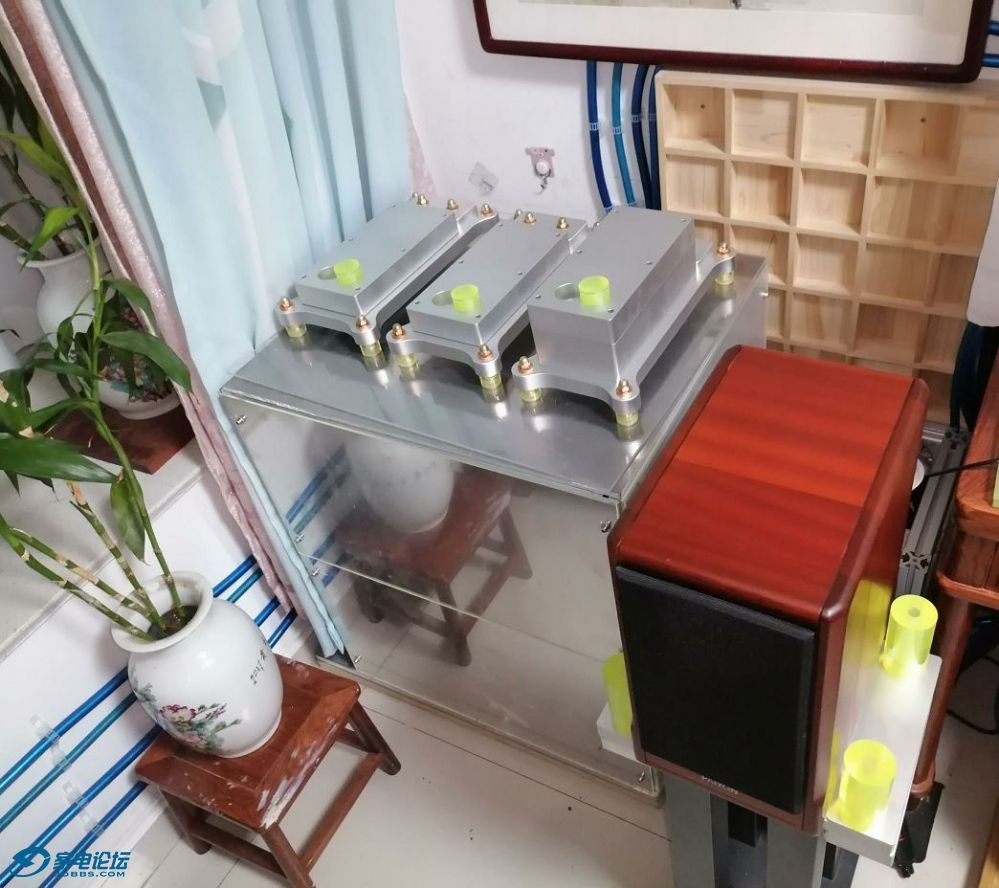

比较一下   实际制作完成后状态  与  未制作前 只用计算机设计 3D模型状态

泰山神龙

交易区新帖推荐

还没有完工。。。 其他6个插线板还在组装中。。。   朋友要了2个， 所以我多制作了2个（累腰）

另外正在制作液压自动感应避震系统 把机柜整体进行自动感应避震  利用PLC控制避震  配置一个液晶显示屏 进行

好吧 我承认我还在制作液压避震系统中 部分材料今天才到

泰山神龙

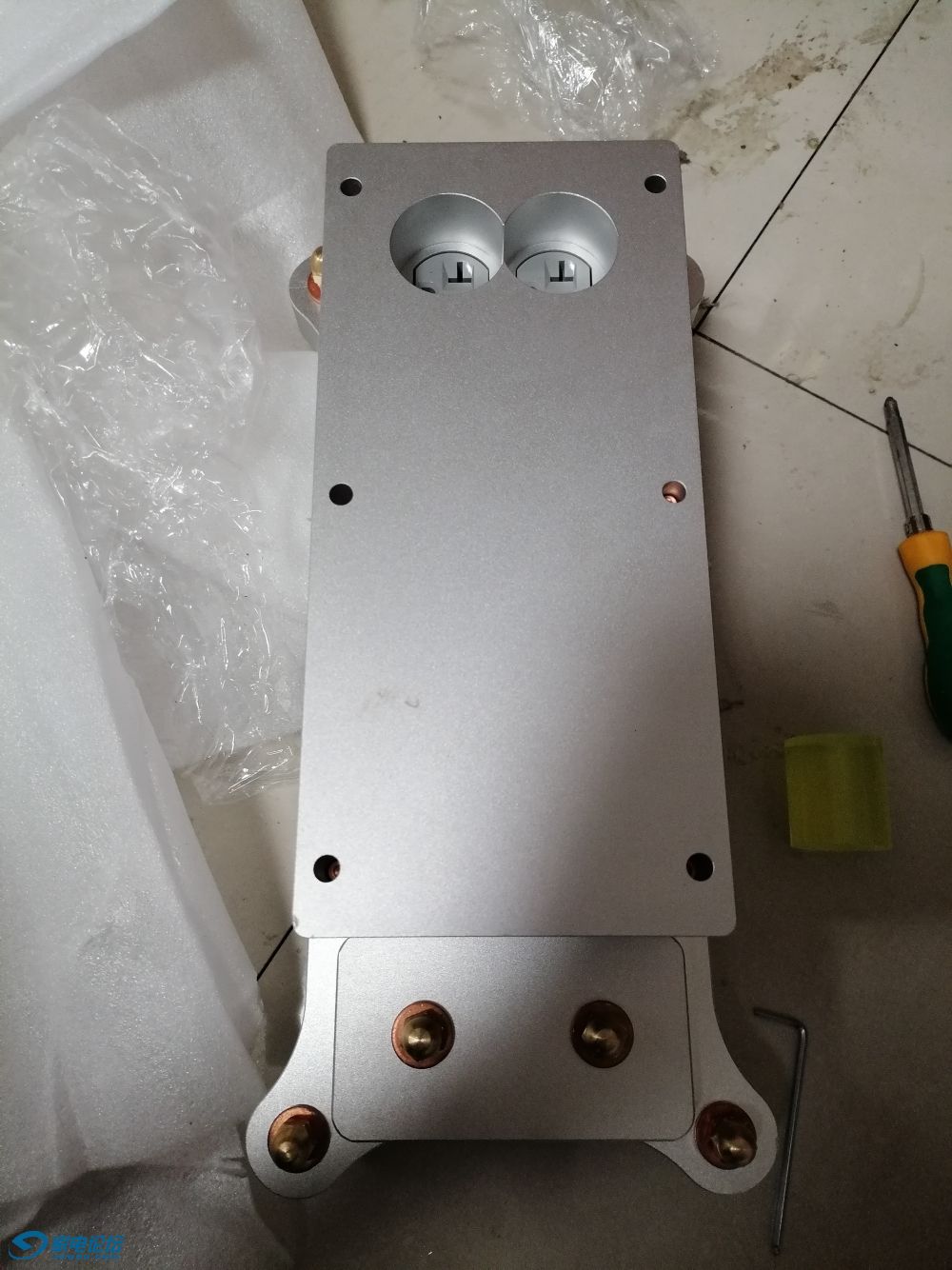

可以扩展3个插芯 空间已经预留好了，也可以安装 其他电路板与滤波板  因为插芯在最前面 有很大空间

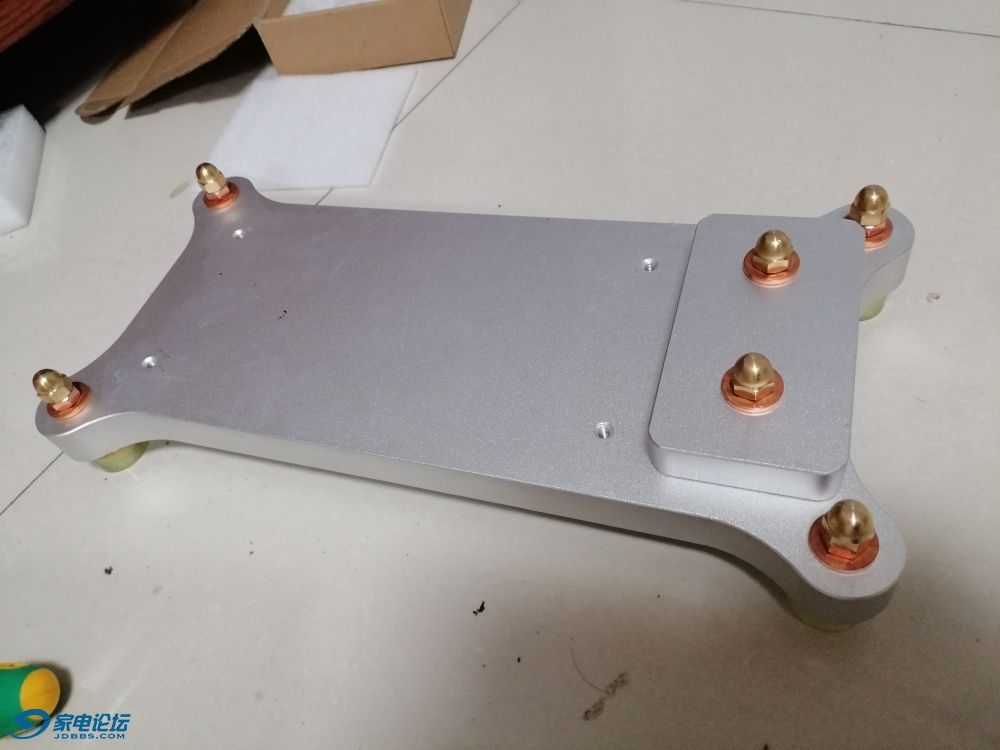

用电子秤 大体称重了一下  1个插线板  12.1公斤（还没有安装尾插与内部电线）

五代

泰山神龙 发表于 2024-7-31 22:27
可以扩展3个插芯 空间已经预留好了，也可以安装 其他电路板与滤波板  因为插芯在最前面 有很大空间

这是我见过的最重型的插排了,厉害

泰山神龙

开始机柜的上层改造

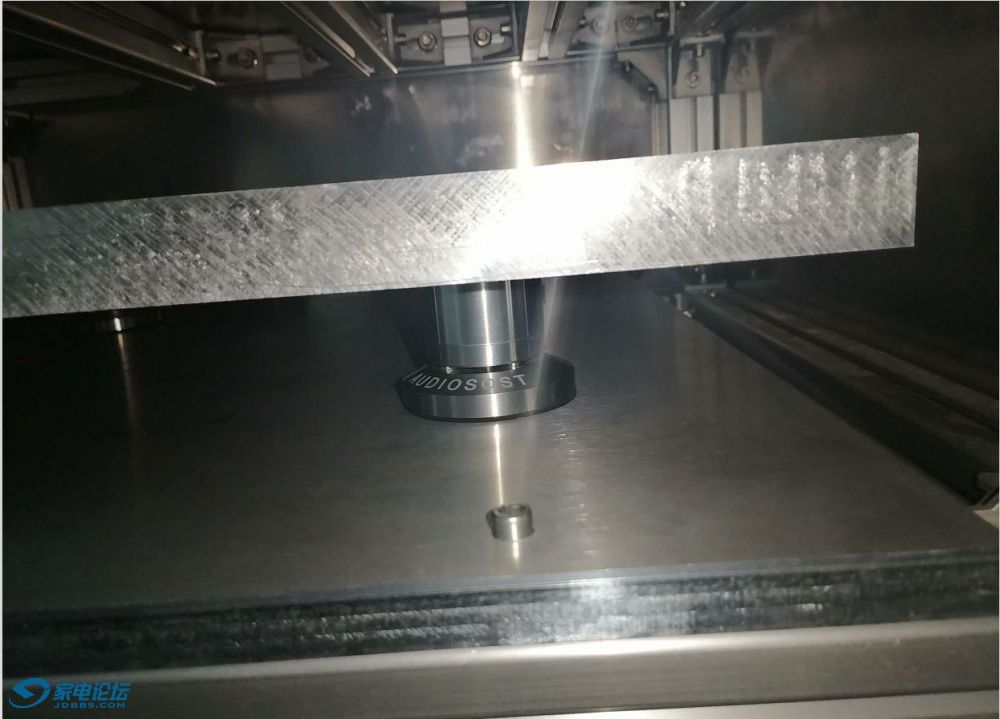

准备好 解码器的避震托板 25毫米厚6061 铝合金

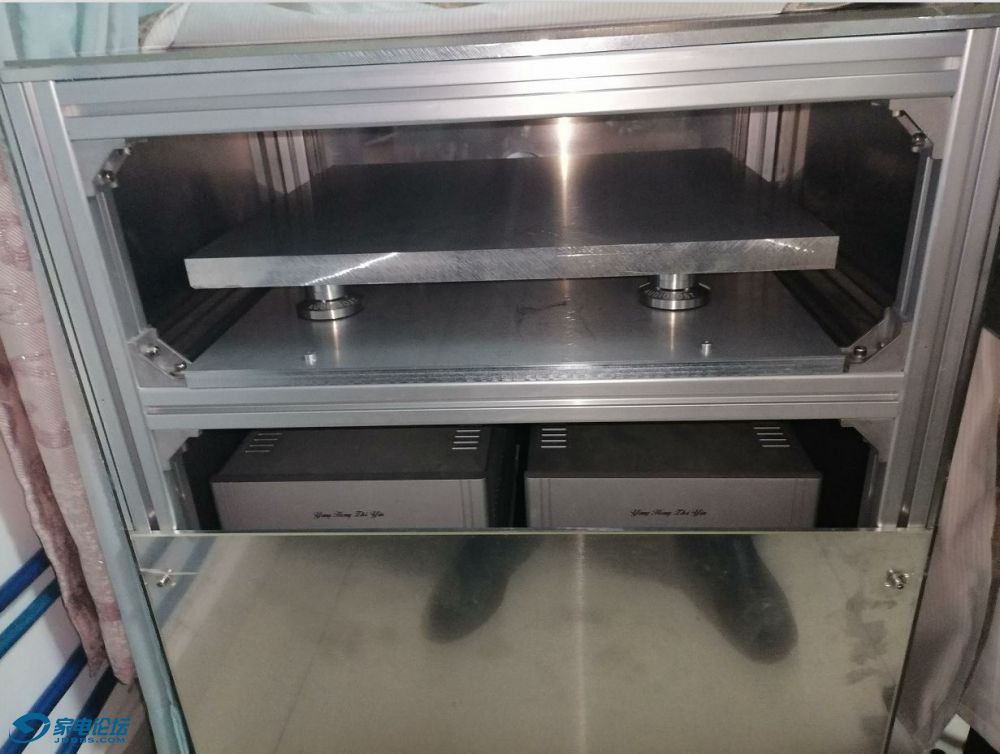

把机柜上层空间打开


把钢珠避震钉准备好


把避震钉在机柜上层摆好


把避震托板放到避震钉上面

泰山神龙

交易区新帖推荐

未完待续

泰山神龙

由于要增加液压系统 电路也需要继续改造


入户线  入户电箱  也需要进行全面改造


音响房间的控制电路，也需要全面改造

泰山神龙

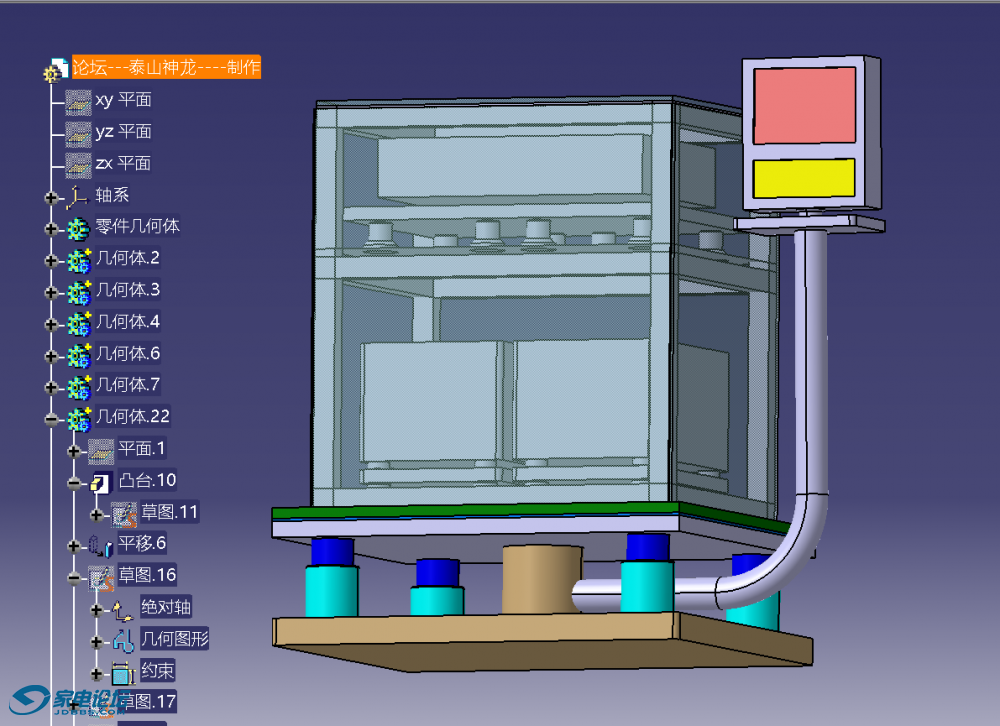

首次初步设计机柜液压感应自动适应 避震系统



首次初步设计机柜液压感应自动适应 避震系统



机柜液压感应自动适应 避震系统 配合 自制插线板以后 效果
（自动感应机柜内部 功放机与音源设备的的工作震动 电脑控制自动适应避震，有一个LED显示屏显示机柜工作避震的震动指数）

泰山神龙

任何零件复制与形状逆向制作 用激光逆向扫描仪，  将扫描出来的数据， 导入CAD软件整理出来 最终数据 即可   剩下的就是加工 零件表面处理

泰山神龙

如果说要扫描工件材质 硬度  就需要材质探测分析仪

无需任何操作   把线材的线身 放入扫描仪器的指定的内部平台上， 不到10分钟， 就出来扫描结果   XX材质   XX硬度  XX 含量  XX  XX  XX  。。。太多数据

（整个线材无需任何伤害  无需任何剥皮  只需要把线材放入平台即可）:lol    任凭什么大神级别的线材 都逃不过 仪器的。。。你懂的

泰山神龙

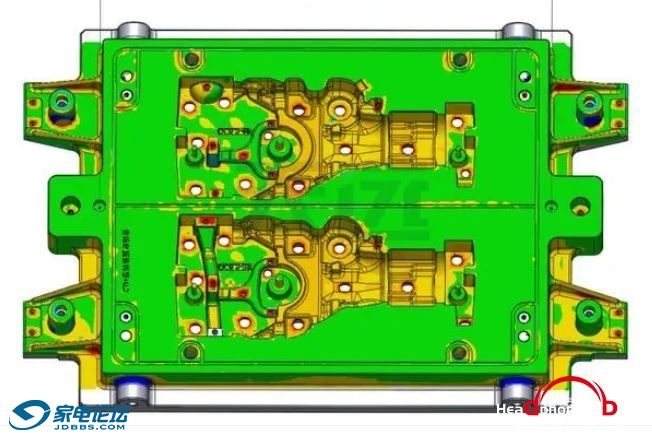

经过激光扫描后的零件数据， 导入电脑上安装的CAD软件， 经过CAD软件整理后， 就可以加工了
至于材质 有材质扫描仪器会给出报告 详细的数据  按照详细分析报告 采购材料进行相应的热处理涂层即可
热处理硬度 由专用淬火 退火炉 与 液氮及保温箱进行

泰山神龙

著名的脚架  著名的脚钉  著名的机柜  著名的线材   著名的插线板  我喜欢  试听   来吧

五代

泰山神龙 发表于 2024-8-4 21:33
如果说要扫描工件材质 硬度  就需要材质探测分析仪

无需任何操作   把线材的线身 放入扫描仪器的指定的 ...

牛啊

泰山神龙

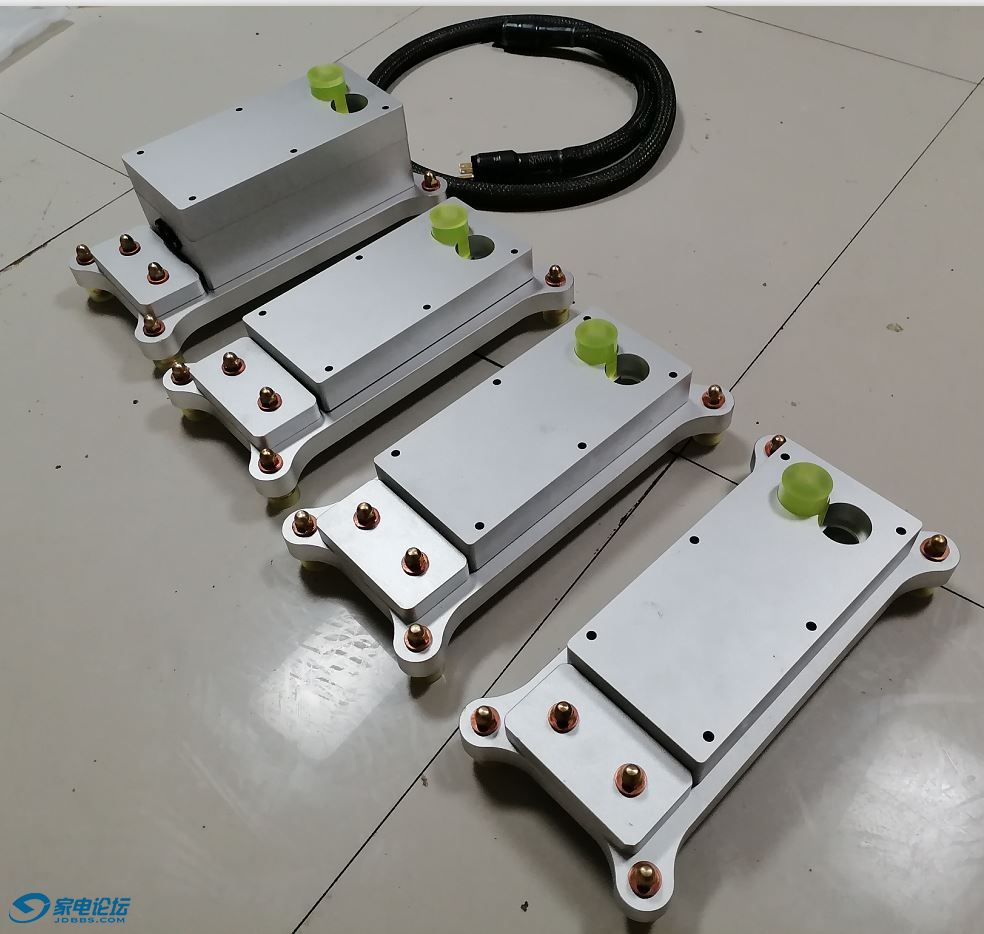

放弃了改善插线板 直接根据以前用的插线板 把优点吸收 把缺点消除  直接重新作了 4个插线板

（另外3个盒子还在配作10毫米的紫铜板  制作中 ）

分别是：一个用于解码器   一个用于前级    两个用于左右 功放机





此次插线板设计 直接内部使用了紫铜 内部铺设10毫米厚的紫铜  上下盖全部是紫铜  包括螺丝也是紫铜 仅螺丝帽是黄铜
紫铜板还在切割中。。。 先大体安装一下



对于粗的电源线  插线板需要固定好电源线  不歪斜 很重要






尾插 不能下垂倾斜插入 需要有固定支撑  这个支撑是可调的根据螺丝升级即可




巫毒电源线尾插， 超时空电源线尾插，  保持垂直插入 很重要



把插芯与尾插全部安装


最后用电子秤 称重一下（用软件当时设计的时候是25斤 应该是电子秤有点误差）

泰山神龙

插线板底部 与侧面（虽然使用聚氨酯  但设计的时候已经 兼容市面上M8螺丝避震钉）




把插线板摆放到机柜上 看看状态



整体看看


剩下的是等待：10毫米厚的紫铜板切割后  放入插线板盒里面安装上

（铝合金6061 盒子壳体厚30毫米 上盖厚40毫米 底部+托板45毫米厚  最后内部安装10毫米紫铜 板 全封闭屏蔽电磁）

比较一下   目前摆放完成后状态  与  未制作前 只用计算机设计 3D模型状态
