插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ）

泰山神龙

未完待续

泰山神龙

交易区新帖推荐

最近看中一款插线板  设计的相当不错  还好只要有图片即可完成


重点借鉴了思路   以后自己设计造型 加工制作一下 算了一下这款插线板壳体成本（也就是一共2000元 材料钱+表面喷砂亮银费与快递费）

泰山神龙

准备安装液压避震系统前   需要空间， 把机柜后面的空间进行扩展。
依旧是 铺垫 木板 减震垫片  铝合金板


买来 木板与铝合金板



铺垫 木板与铝合金板（肯定是统一高度 统一厚度）



铺垫完毕 扩展空间 用于放插线板与电源线

泰山神龙

关于插尾部位的设计  看了很多插线板设计   最后选择了一种制作简单  安装方便的设计

之前的设计  插尾部位是可调 平板支撑   上下有固定定位  左右缺乏定位




改进后的设计  增加电源线插尾的圆弧  增加左右定位  与上下定位 ，确保插尾完全固定

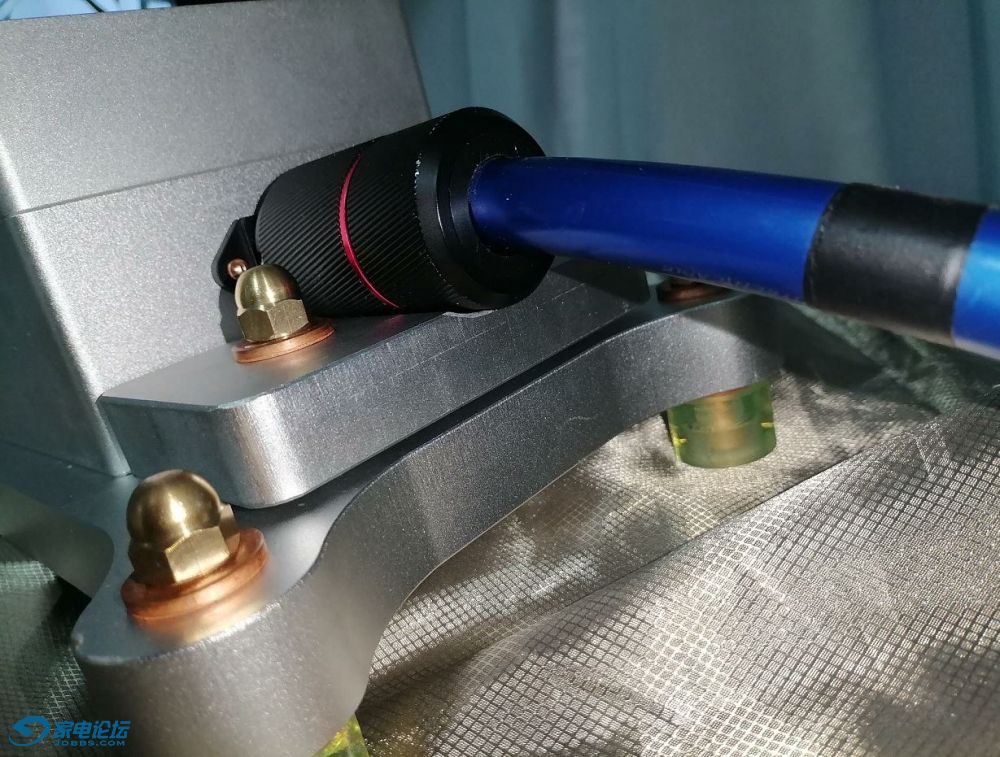

安装电源线插尾的状态 可以完全随着插尾的圆弧托起并固定定位

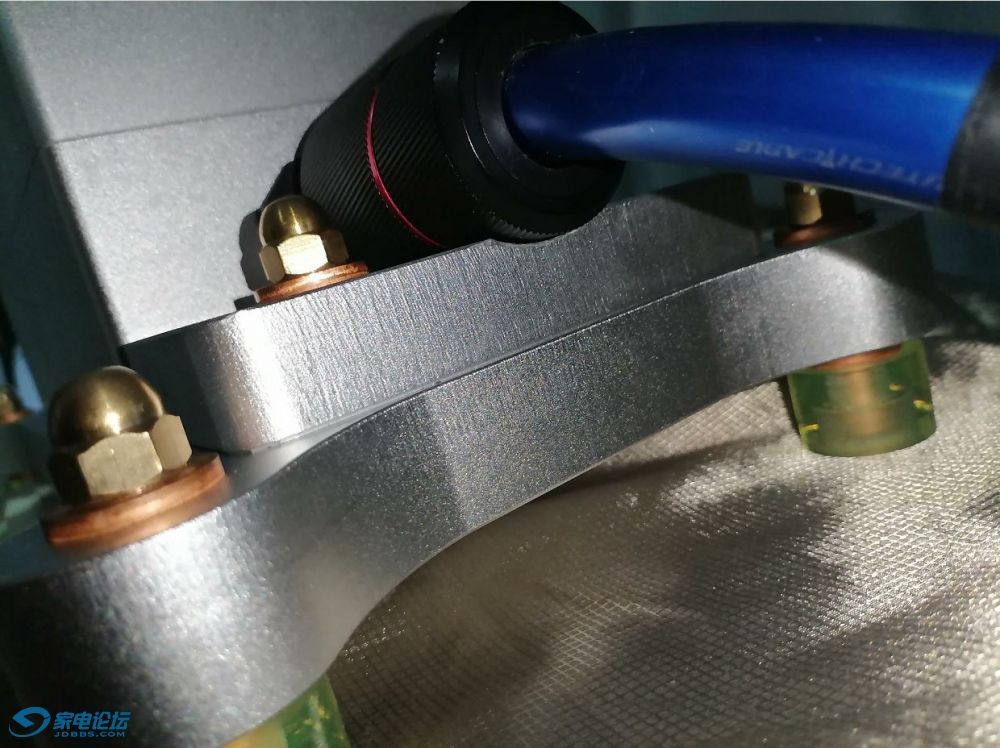

对于粗重电源线的插尾固定状态  插尾圆弧完全托起并固定定位




增加了插尾固定圆弧的整体状态

泰山神龙

关于紫铜屏蔽方面  在设计方面也参考了很多设计

从紫铜材料应用方面  如果全部采用紫铜会增加成本 并且紫铜长期会氧化 影响美观  如果不采用会影响屏蔽效果

最后采用了 在盒子内周边全部垫10毫米紫铜板  如果以后在盒子里面安装其他电路板  把紫铜板拿出来 直接在紫铜板上打孔安装即可 不必破坏盒子本体。

这样 插线板最里面是10毫米紫铜板作屏蔽 盒子本体都是厚40毫米~45毫米的铝合金壁厚  并进行了喷砂亮银处理  构成屏蔽电磁干扰  且铝合金美观


目前盒子的紫铜板还在制作中 进行特殊工艺处理，这个是参考了鹦鹉螺插线板的工艺

可能很多烧友问 为什么一个插芯放在最前面 不放置在插线板中间？ 除了考虑以后安装缓启动与其他电路板以外，

还有一个原因是（参考了 鹦鹉螺的旗舰插线板 用了磁环 每个地线都缠绕屏蔽磁环几圈）这需要空间

因此后面会安装磁环 并且使用鹦鹉螺一样的地线缠绕在磁环上   当然磁材质与机线学习了   你懂的

另外插芯安装在最前面 其他两个插芯的空间已经预留 并且加工了插芯固定孔 （只需要上盖加工出孔即可 成为可以安装3个插芯的插线板）

这个就是为什么把 插芯放在盒子的最前面的 2个原因。

泰山神龙

交易区新帖推荐

未完待续

泰山神龙

今天把机柜的层间隔 调整了一下

（这个自制的机柜可以任意组合，任意调整层间距与增加层数，任意拆解，任意缩短尺寸与延长尺寸）

如果作不到这个功能， 那么你买设备的时候 就需要考虑机柜或者机架的尺寸包括层数

否则设备买回来放不进去，或者后买的新设备放入的时候会不太合适。



机柜里面有导轨滑动固定槽， 我设计了一个电源线尾插支撑板，
无论 功放机与解码器 摆放到机柜里面的任何高度，电源线尾插支撑板，通过导轨都可以滑动到 任何高度
保证电源线垂直插入设备， 不垂斜下来。（帖子128楼有照片图示）




调整前（层间隔状态）






调整后（层间隔状态）

泰山神龙

未完待续

泰山神龙

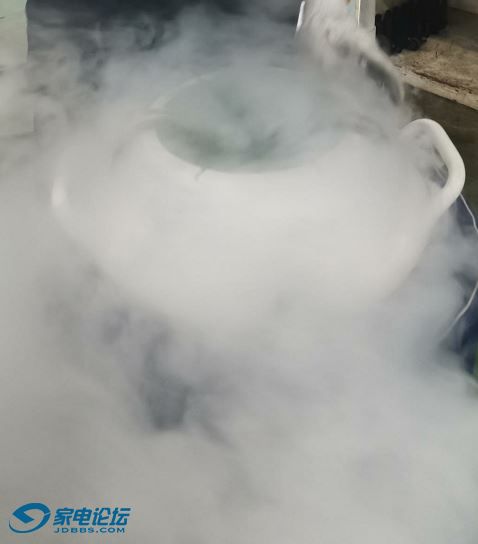

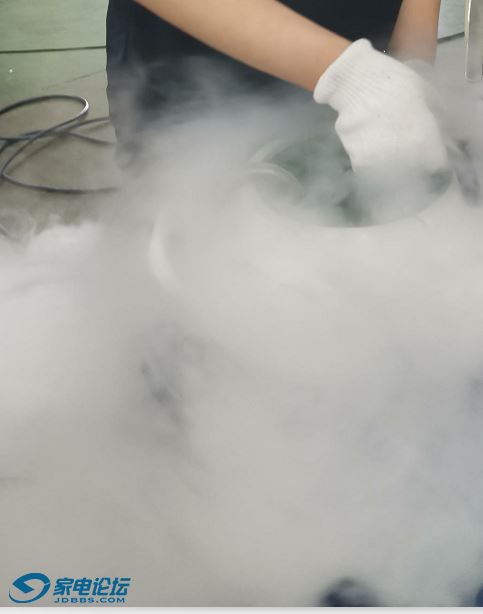

今天有点时间  把铜进行液氮与保温处理
（除了液氮与低温箱进行低温保温  还有2道工艺处理  这里没有写 省略。。。）




向朋友借来的线材， 把线材平放到材质检测 的平台上，这样不会破坏线材 只是静态平放，然后开启材质扫描仪上进行材质扫描与探测。

扫描线材的时候 需要连续进行3种设备的检测，不仅仅只是一种设备检测， 每种设备都有局限性，但每种设备都有针对性。

根据扫描出来的报告与结果，个人采购了铜材， 再用设备进行铜的材质处理，得到与扫描结果一样的硬度与材质处理结果。

泰山神龙

未完待续

笔想说

个人看了楼主的系统（所有）总觉得豉油贵过鸡的感觉.......本人直肠直肚楼主别怪.

泰山神龙

买了3个古河NCF镀佬尾插（自制插线板需要安装这个配件）



唯一不足：  固定螺丝是铁的  不是紫铜冷冻的（火线是金色螺丝  零线是银白色螺丝  地线是黑色螺丝）

泰山神龙

给古河NCF镀佬尾插 更换液氮冷冻后的紫铜螺丝




这个古河NCF镀佬尾插，市场上很多假货 假的13元左右 有的假货也卖180左右   假的也有NCF字样
大部分假货上面多一个铜片 是（口) 形 有高仿假货也有 (U)形 上面也有NCF字样 只有在外包装上有区别

泰山神龙

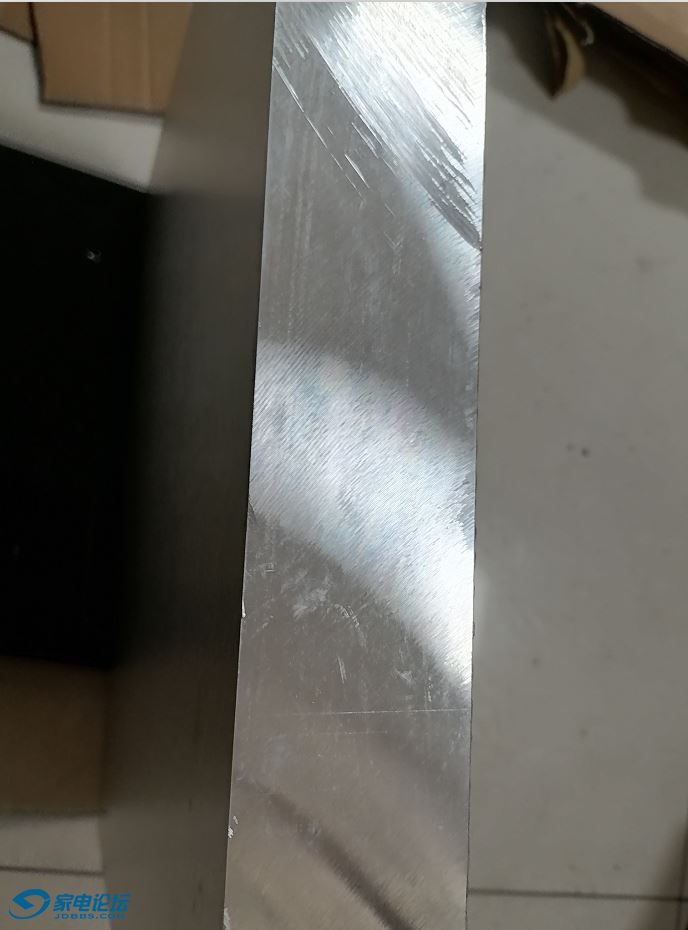

给脚架增加垫板  地板砖的地面不够硬  需要铝合金垫板   厚50毫米

泰山神龙

铝合金垫板称重一下 33公斤 够重 够稳 够厚 够硬
