插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ）

泰山神龙

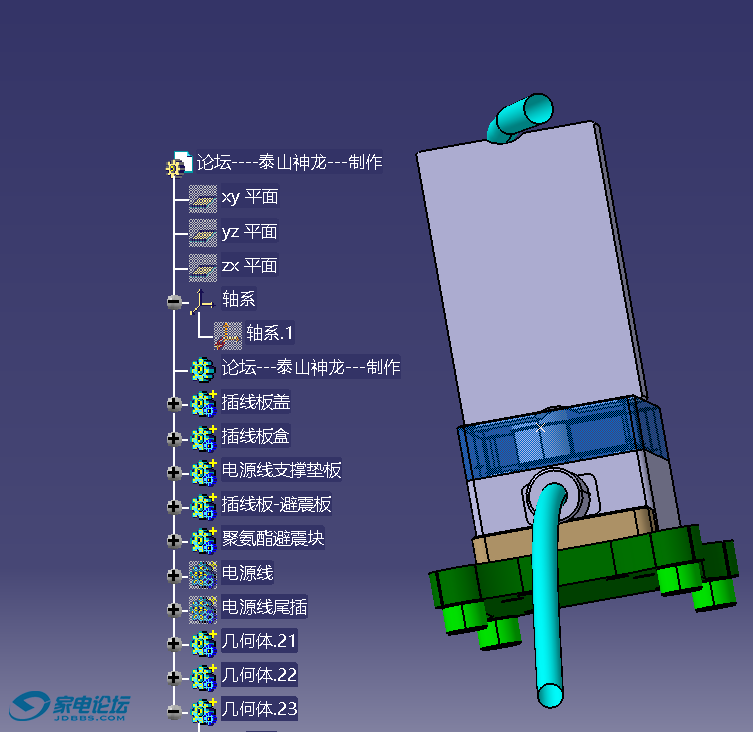

现在回头看看  当初软件 3D设计状态  比较一下

泰山神龙

交易区新帖推荐

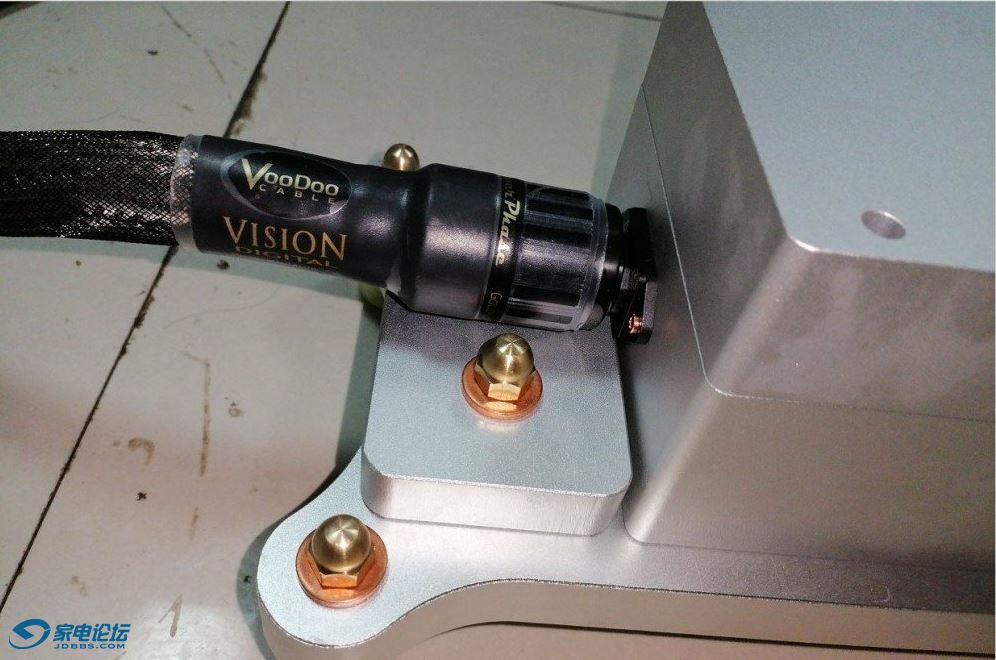

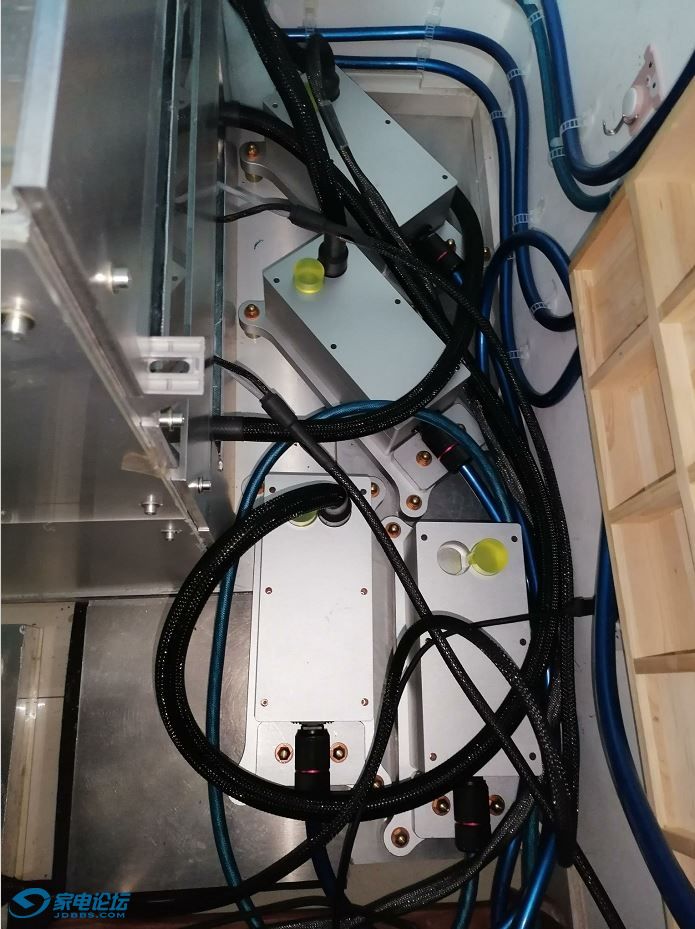

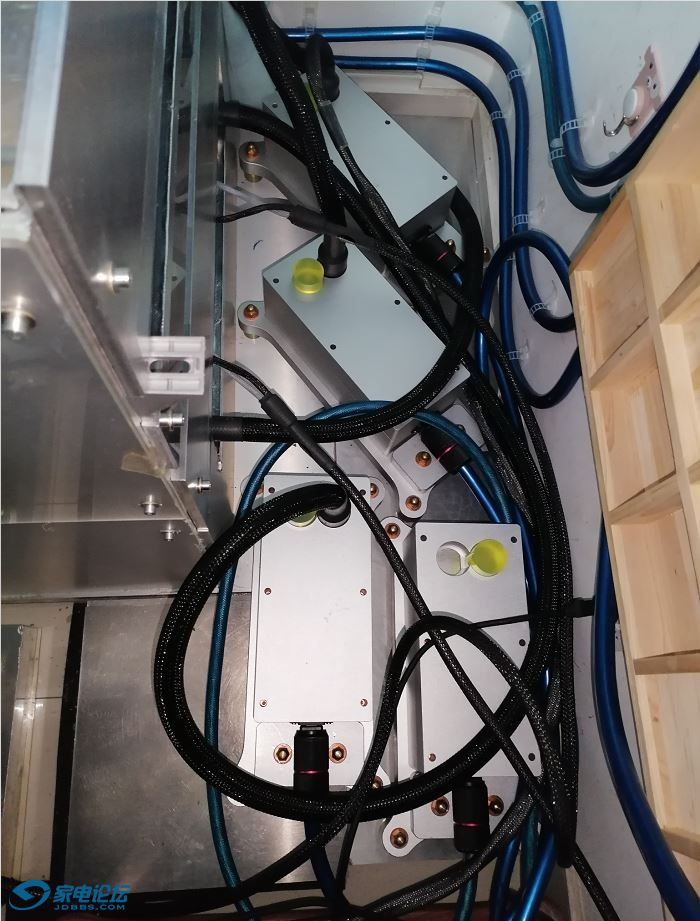

把插线板进行通电  先简单的调试摆放一下   后面会整理线材与增加电源线托架

泰山神龙

后面有时间会把网络上 大部分的托线架 先看一遍

然后 自己会根据网络上的线架 优缺点 分析后 。。。

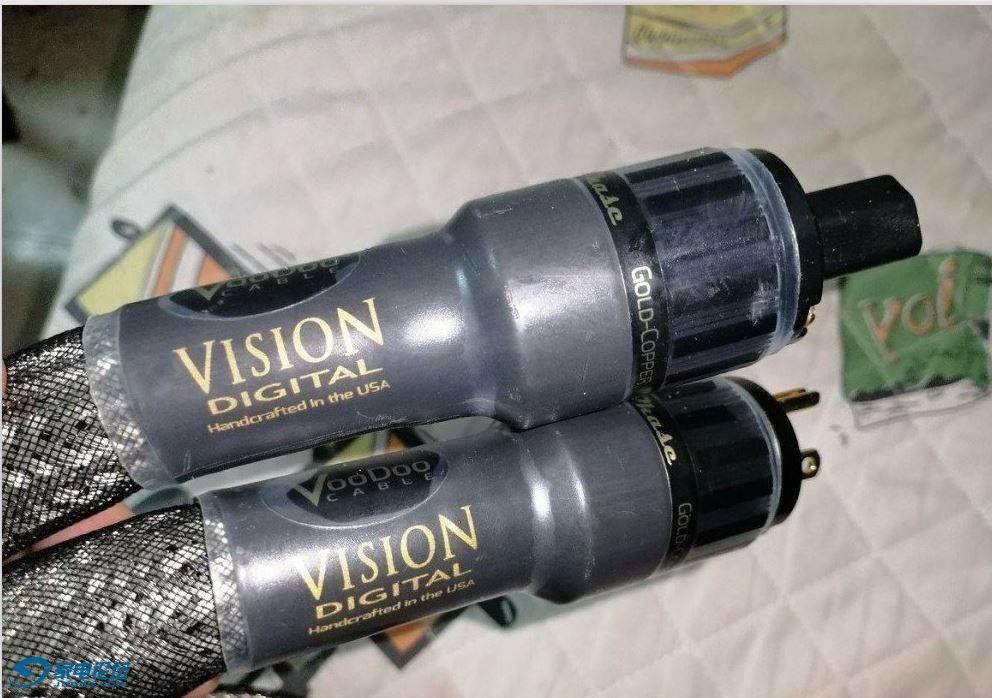

根据自己的使用环境  全新设计一种 电源线托架  用于超时空电源线 与 巫毒电源线 的线架

泰山神龙

今天有点时间  看了一下网上的各种线架    用了3分钟的时间  用软件 粗略的设计了2种  线架

圆形的底座 线架



方形的底座 线架


3D设计图 爆炸一下 看看效果

泰山神龙

网络上的可调升级式的线架  主要是针对范围广  这样不同高度的需求都能满足
（但是线夹子都是塑料的  固定杆也是10毫米 太细了，价格太贵 ，虽然自己作比他们的还贵）

自己用线高度与线直径已知，  线架高度与线直径已经固定了，剩下的就是制作数量与材质

6061铝合金底座厚50毫米， 固定杆铝合金30毫米粗圆棒， 线夹也是铝合金  螺丝紫铜

没有最重  只有最粗

泰山神龙

交易区新帖推荐

仔细看了网络上的线架 都是用螺丝在圆柱侧壁上固定，只是这样作很容易导致时间长了 圆杆有压伤产生不能顺利滑动，
但厂家使用了塑料就避免了这个问题， 这样直接成本就降下来了

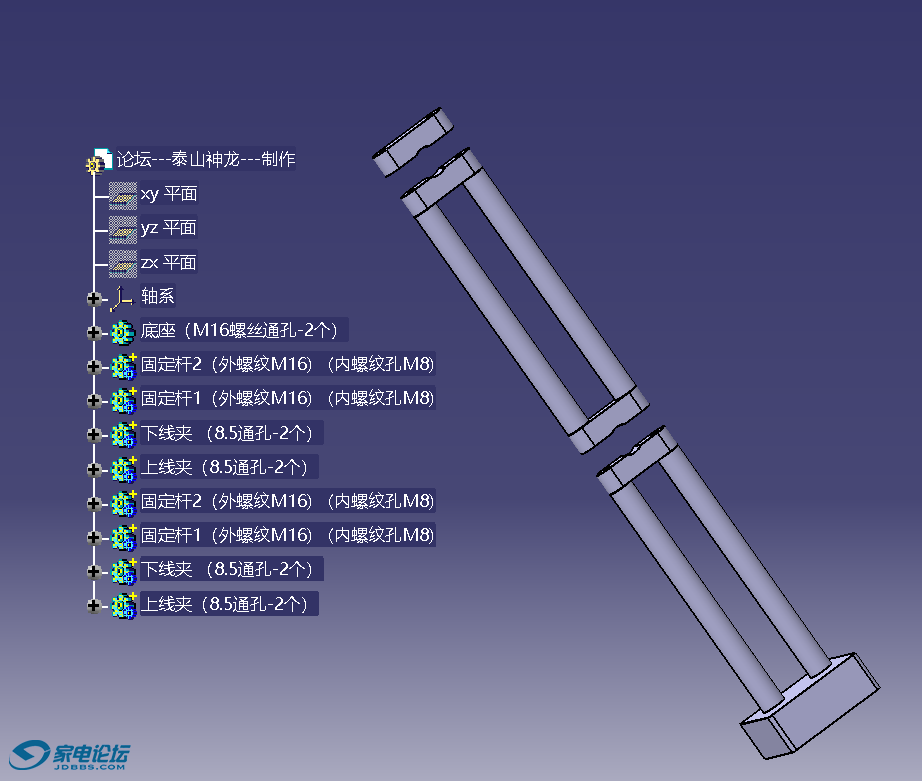

我主要是参考了 机架的思路 采用层的概念  直接在圆棒上面安装 避免了侧边固定的缺点。
这个线架可以无限加长 与音响机柜一个道理，需要多高就加多长杆。

泰山神龙

最近拥有了 逆向相机 通过相机拍照后 把照片放入配套的计算机 进行尺寸与外形定位

还可以放大关键部位 现实点位 来进行定位  具体就不上照片了。

关键是可以通过拍照来完成设备器材的外形精确尺寸，输入计算机可以获得直接数据，

只可惜不能扫描线材材质，  线材只能是拿到实物放 材质扫描仪器上才能出结果。

但这个相机可以给设计电路的工作组 带来直接的好处，无论是谁家的电路

只要打开盖 拍照 就能精确的把电路布局与每个器件的大小位置 记录的非常精确

把照片输入到专用计算机 就可以非常精确的获得电路布局与每个器件大小面积与器件之间的距离包括联接配合

可以非常清楚的电路布局与电路元件3D数据展开，给学习电路带来了福利。

展会来了 带上逆向照相机   出发  多学习  多参会  多拍照

泰山神龙

把网上大部分线架 看了一遍  主要是这6种样式 （重量普遍在0.5斤~3斤之间）

泰山神龙

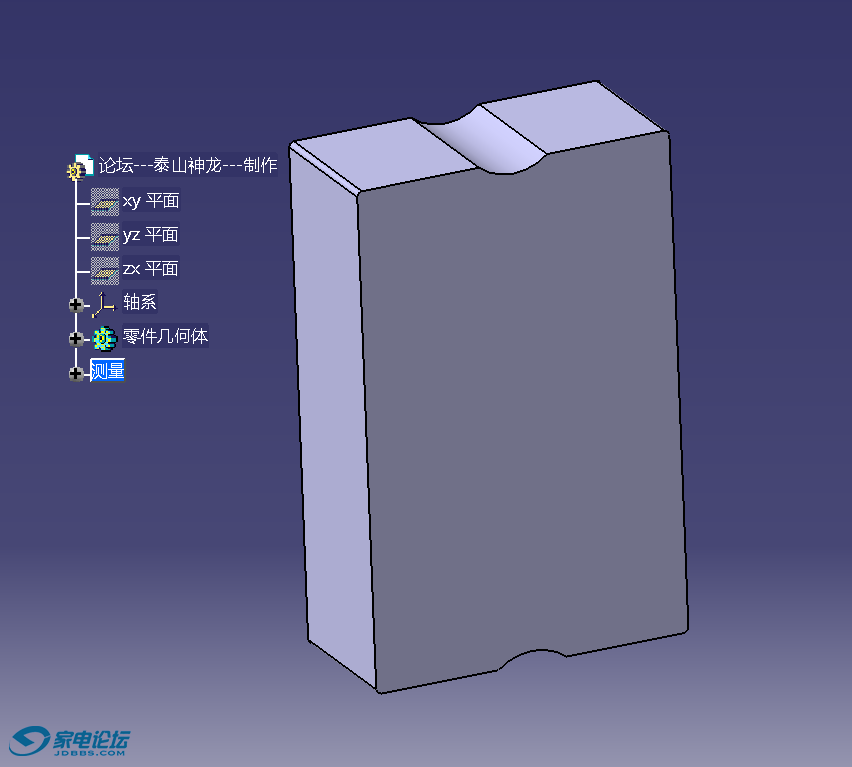

化繁为简  直接采用最原始有效的设计 一块铝合金砖头 挖两个圆弧即可

厚度80毫米  一个线托重10斤  两头采用圆弧 用于放线固定 底部也是圆弧 摆放稳定   材质当然是铝合金6061




可以放地上 也可以放插线板上，一个线托方块重10斤
幸亏插线板设计的避震板与上盖强悍  可以承受这个重量

泰山神龙

随着插线板设计与制作的深入，发现电源线直径越粗的 越需要支撑   支撑的高度随着直径越粗 高度越高

泰山神龙

越是 粗的电源线，越需要支撑 ，   电源线具体 三个方面 需要支撑 ： 插尾、  插头、  线身、  这三个部位充分支撑起来

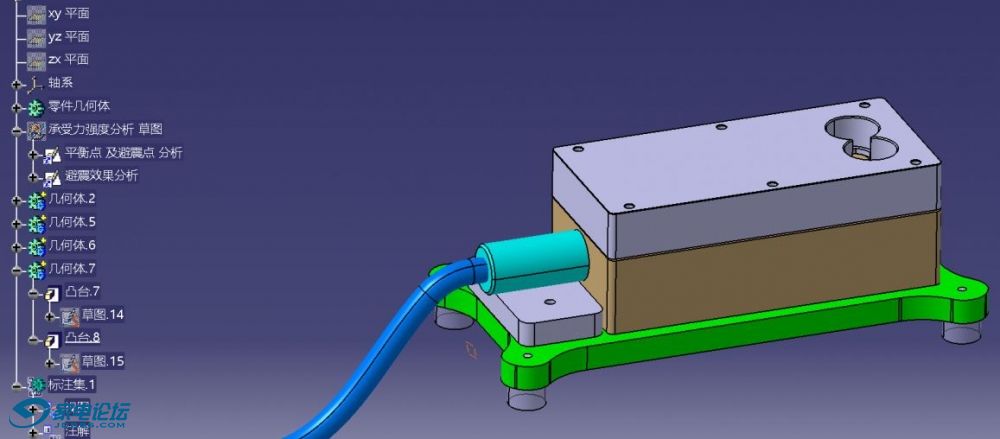

通常插线板与线架是两个商品 ，将线架与插线板融合一体， 插线板同时具有支撑  插尾、  插头、  线身、的功能

泰山神龙

设计定型

说干就干  根据设计的零件    数控车床 加工圆棒 效率快  把配件圆棒加工出来

泰山神龙

紧固螺丝 垫片  螺丝帽 开始采购

泰山神龙

设计图示 白色箭头 所指的 配件， 正在加工中心上加工， 今天加工完成，  然后快递进行铝合金表面处理

泰山神龙

设计的配件正在进行表面氧化中。。。 趁这个间歇  说一下 改善前的插线板优缺点

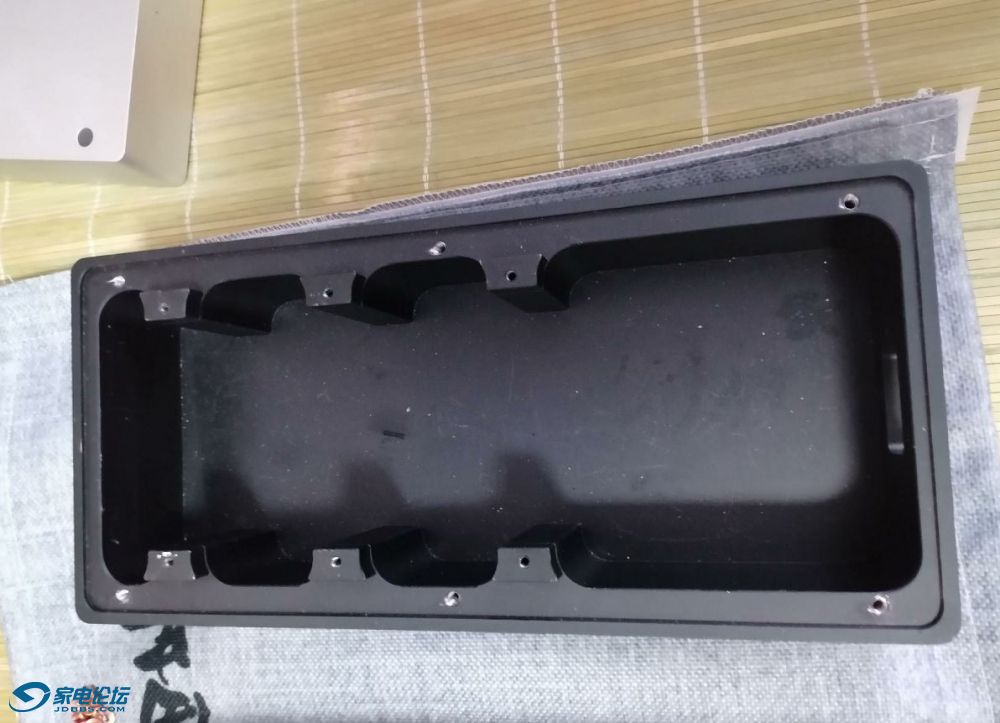

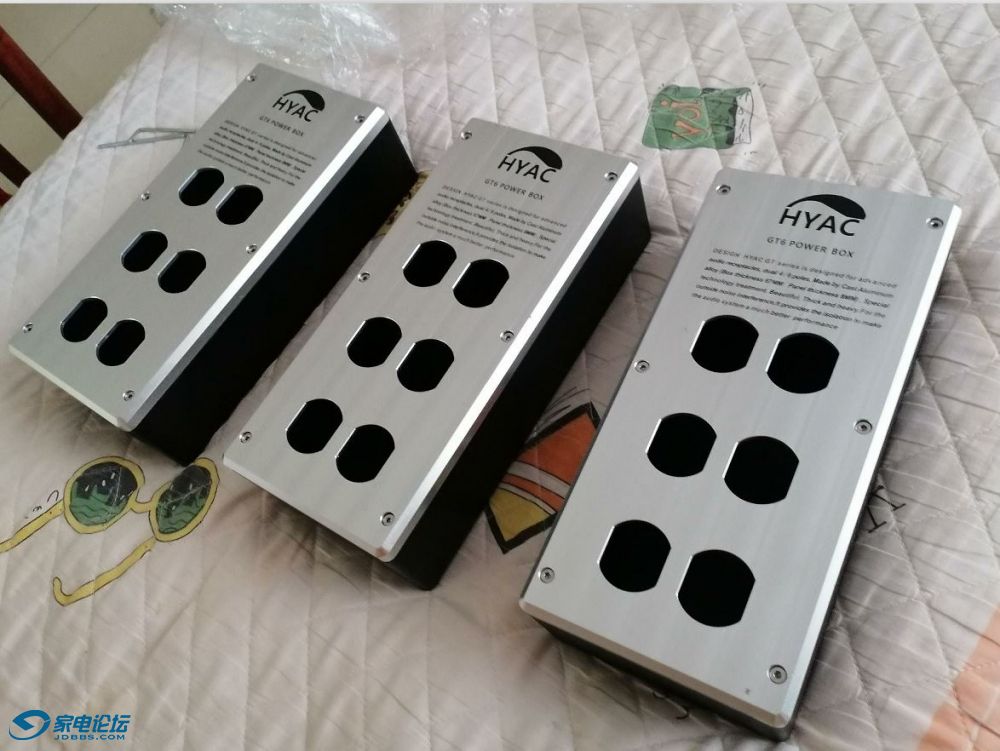

HYAC这款插线板优缺点

优点：

1.用料好，  采用6061铝合金制作，没有像其他插线板那样使用5052的低档铝合金。

2.用料足，  盒体用了286X128X69厚的外形尺寸，这就需要290X130X70的毛坯尺寸下料，盒子用料方面绝对足够。

3.加工好，设计的很多拐角 都加工出来了，用高速光刀带来的表面光洁度，直接代替了 表面喷砂亮银，外观光洁 显得很漂亮。

4.设计定位好，使用了定位台特别好，这样可以充分的进行定位并且插芯摆上去很稳定。



缺点：

1.盒子中间的挖空过大 导致螺丝孔距离侧壁太近， 虽然局部侧壁有26毫米厚，但是螺丝孔距离侧壁只有1毫米壁厚。大部分材料都被切削掉了。

2.盒子设计安装插芯部位 只有一个凸台 周围的材料都切削掉了，这样作增加切削时间与加工费用。

3.上盖虽然有13毫米厚，但是由于设计采用了让空 导致安装插芯部位只有3毫米厚度，大部分材料都加工让空了。

4.盒子采用了发黑处理 没有使用 铝合金喷砂亮银。


在使用后 进行了充分的吸收优点，把缺点改善一下


对比：
