插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ）

泰山神龙

液氮冷冻后还需要专门的一台冷冻保温专用设备进行保温很长时间 参数省略

为了研究 可是拆了  很多XXX  XX 著名 品牌插芯及电源线    代价巨大  反复扫描材料及热处理参数

泰山神龙

交易区新帖推荐

模型扫描仪与材料扫描仪 两件设备是离不开的  任何机械零件  任何材质与硬度 都可以反馈出来




整个 插线板制作 才进行了不到50%     后面还有50%的工作需要进行

液氮冷却与低温保存 需要几天的时间。。。 耐心等待吧

泰山神龙

晚上吃生鱼片   放松一下

silva8001

泰山神龙 发表于 2024-7-16 20:40

您这后面不是要退出自己品牌的音响附件把

泰山神龙

泰山神龙

交易区新帖推荐

泰山神龙

泰山神龙

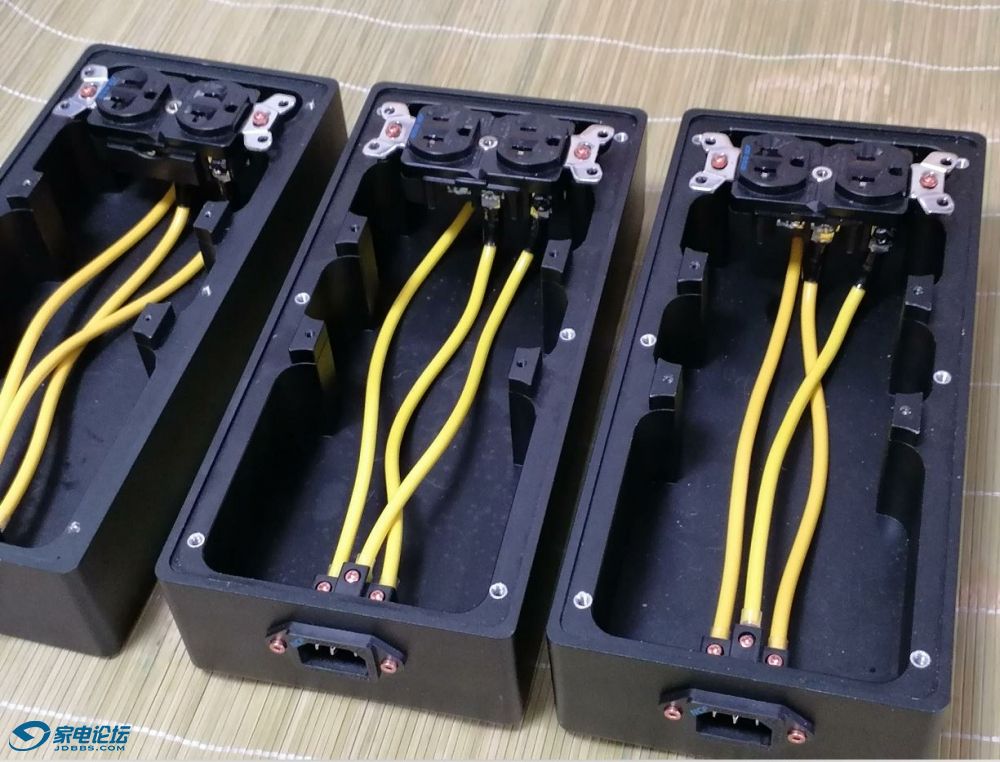

插线盒放置避震板   避震钉  插尾支撑  还没有安装，大量紫铜 黄铜螺丝还在安装中。。。正在调试安装中。。。 预计全部安装后  一个插线板  25斤左右的重量

wkwbj

这个预制板灌注了很多楼主心血啊 ！  一般发烧友没有这种力量来搞开发，楼主厉害，努力

三色剑

泰山神龙 发表于 2024-7-21 14:49

一座儿一插芯，为什么不安置在中间呢？平衡又省线。

wkwbj

泰山神龙  ： 就是业余时间 随便搞搞 又不是商家 打发时间而已  发表于 2024-7-21 20:53

我没想过老兄会是商家 只想到当老兄把这个做出来后还要继续调整完善，所以这个应该不会是完成版来的，应该只算是个预制的测试版了。

小的以i前在一个地方短暂参与过一些商品的 OEM 开发，做图采办组装打样测试到完善。。。非常消耗资源和折腾人的事情 而老兄一个人就能做到， 真的佩服

泰山神龙

插线板 组装还在进行中，趁着组装插线板的过程中，顺便把黑武士音响脚架 改一下
很多使用音箱脚架的朋友 都重视避震与架子的重量， 有时候孩子玩耍 把书架箱从架子掉落 。。。

1.改善---黑武士音箱脚架---避震

2.改善---黑武士音箱脚架----音箱放置面的大小

3.增加---黑武士音箱脚架---重量

4.增加--- 黑武士音箱脚架--- 防书架箱掉落

泰山神龙

分割线

泰山神龙

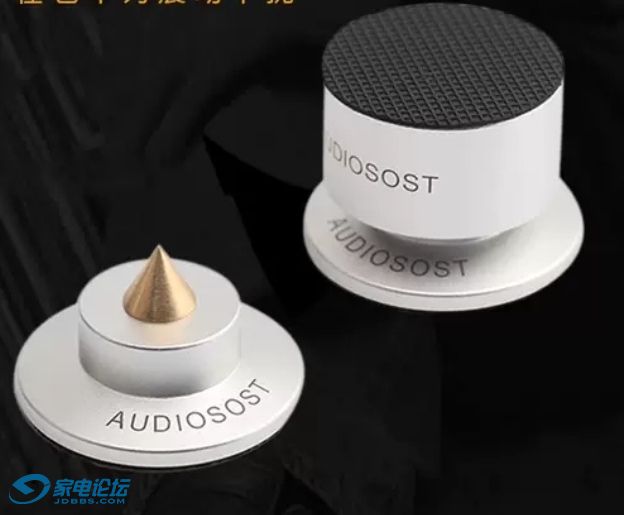

买来避震钉



测量一下避震钉的数据

泰山神龙

开始设计 黑武士音箱脚架的 放置音箱的座位面



先把黑武士脚架的数据 设计出来




然后把黑武士音箱脚架的 放置音箱的座位面 设计出来（采用6061铝合金 厚30毫米 很稳固）



这个避震钉刚好放入3个凹槽里面  不用人工摆放  自动定位

重心及4个角上有螺丝孔 可以移动螺丝的位置  方便紧固 防护棒 防护棒是聚氨酯的 距离音箱有一段距离
