插线板改善---自制插线板---（重25斤的超厚铝合金插芯板）

ruanjj2007 · 发表于 2024-7-7 09:33

楼主动手能力好强！！！！

ls1252209 · 发表于 2024-7-7 11:25

交易区新帖推荐

DIY才是正道发表于 2024-7-7 08:42
真的看不下去了。有时候看着自嗨的音响烧友肆意挥霍金钱只为追求一些根本不可能改善音响性能的举措 ...

屏蔽电磁不是应该屏蔽材料封闭形成法拉第笼，为什么说要“不造成磁闭环”呢

gxmwdp · 发表于 2024-7-7 11:26

DIY才是正道 · 发表于 2024-7-7 13:54

本帖最后由 DIY才是正道于 2024-7-7 14:01 编辑

ls1252209 发表于 2024-7-7 11:25
屏蔽电磁不是应该屏蔽材料封闭形成法拉第笼，为什么说要“不造成磁闭环”呢

波粒性的电磁辐射波照在高导电金属上会形成电流涡流，理论上电流在导体上会形成电磁场，但因大面积导电板相当于一个电路闭环，于是电磁波在金属内部被反射并消耗，没法形成长期有效磁场，也就是造不成磁闭环。而机器上下前后左右六个面只要有五个面能用强吸电磁波的材料制造，即使有一个面有轻微电磁波进入，里面五个面的吸波材料也会把电磁波吸收掉，这样对机器内部电路造成的电磁干扰不会很大，电路也能正常工作，这就是有些音响能在顶板使用不防电磁波的透明亚克力材料的原因吧。

ls1252209 · 发表于 2024-7-7 18:44

DIY才是正道发表于 2024-7-7 13:54
波粒性的电磁辐射波照在高导电金属上会形成电流涡流，理论上电流在导体上会形成电磁场，但因大面积导电板 ...

学习了

泰山神龙 · 发表于 2024-7-8 21:30

交易区新帖推荐

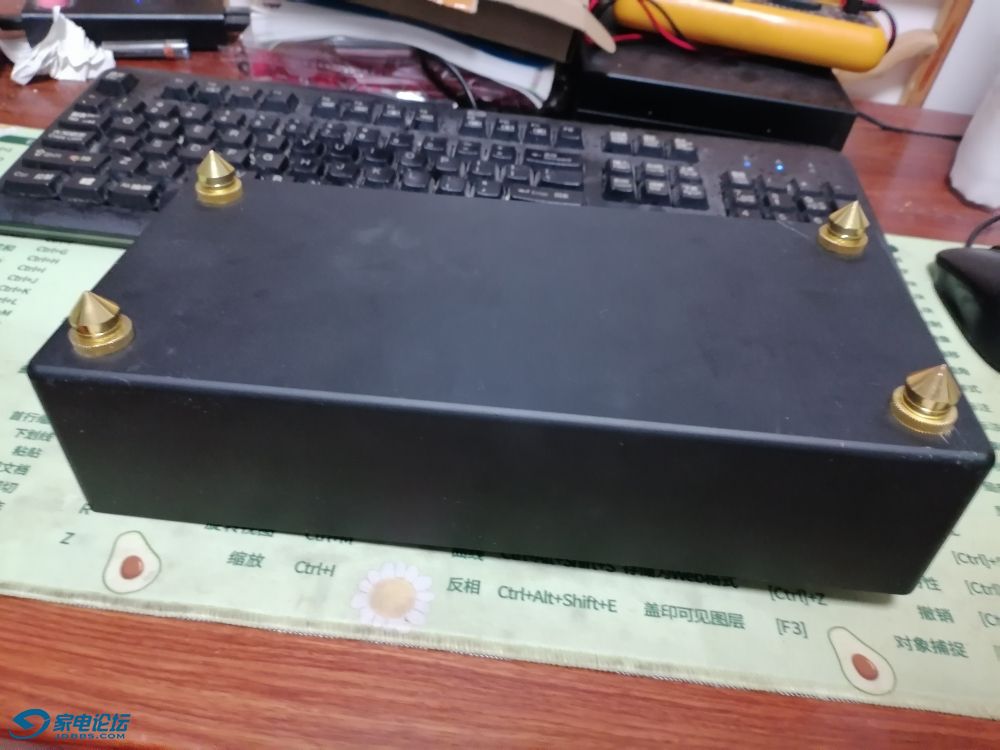

吃完晚饭有点时间把插线板的避震钉安装一下（这种避震钉可调长度太短地面不平度找平衡相对较差）

SWC0099 · 发表于 2024-7-8 21:39

多才多艺，继续发挥。

泰山神龙 · 发表于 2024-7-8 21:42

决定重新设计一个安装避震顶的垫板（在网络上看了一些安装避震钉的实际产品借鉴了一下）

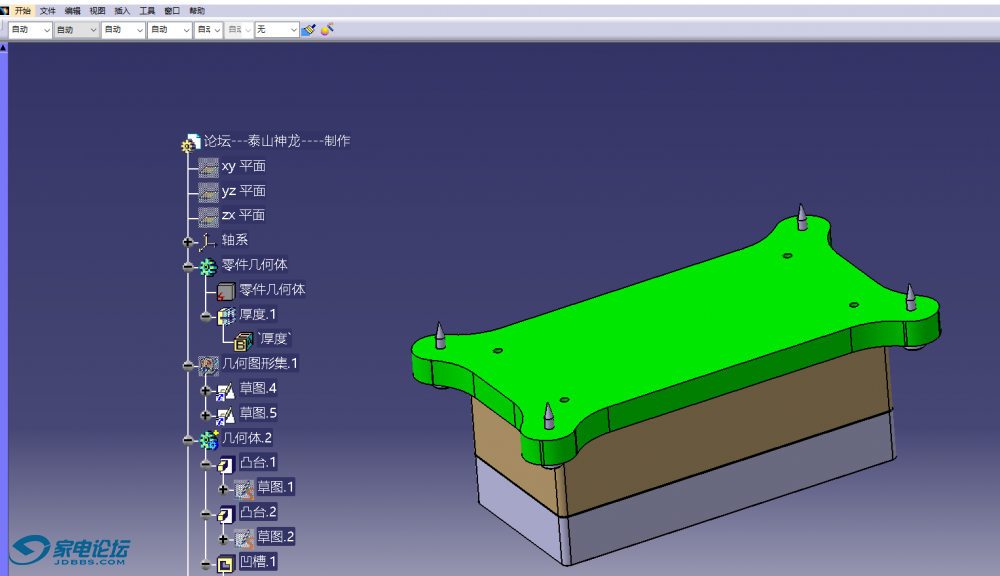

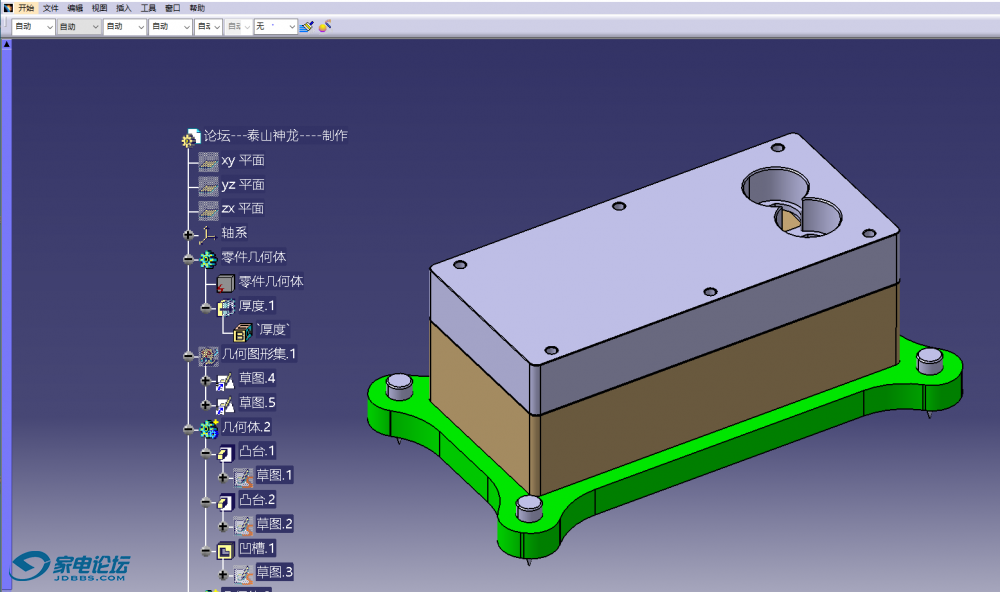

开始初步3D造型设计

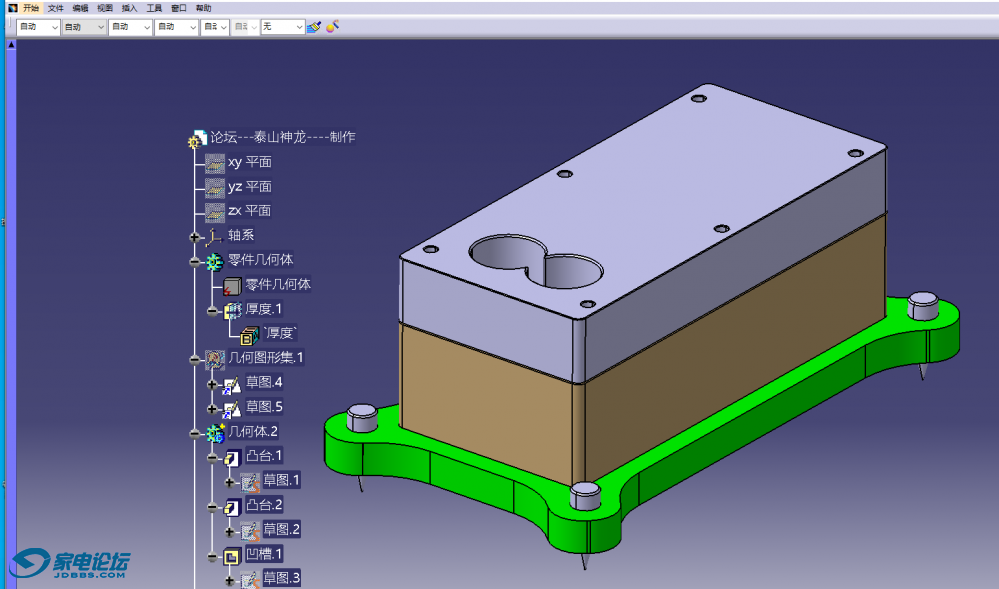

爆炸一下检查一下

泰山神龙 · 发表于 2024-7-8 21:43

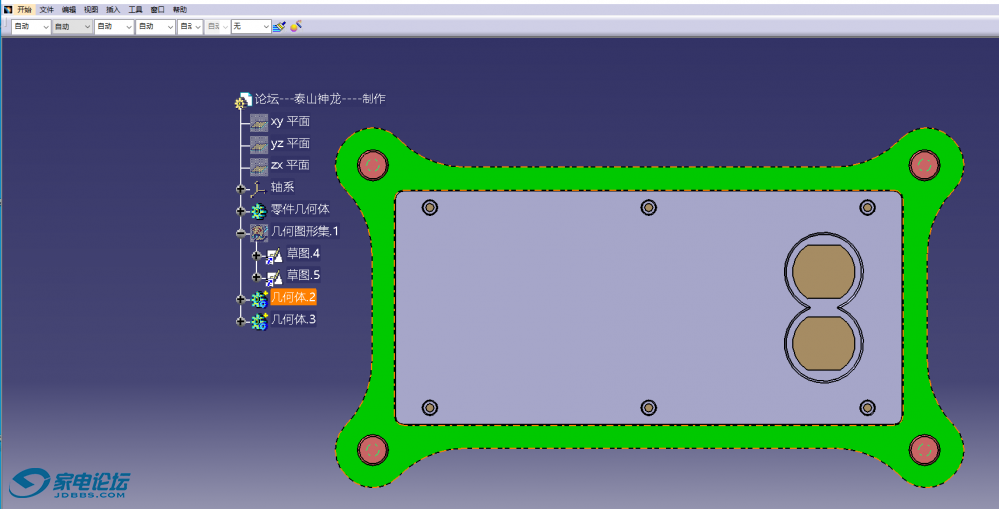

使用曲面曲率检查同时分析一下避震效果

泰山神龙 · 发表于 2024-7-8 21:46

本帖最后由泰山神龙于 2024-7-8 22:30 编辑

把铝合金插线板进行阳极氧化 + 喷砂亮银预计过两天时间会做好表面处理。

泰山神龙 · 发表于 2024-7-9 20:01

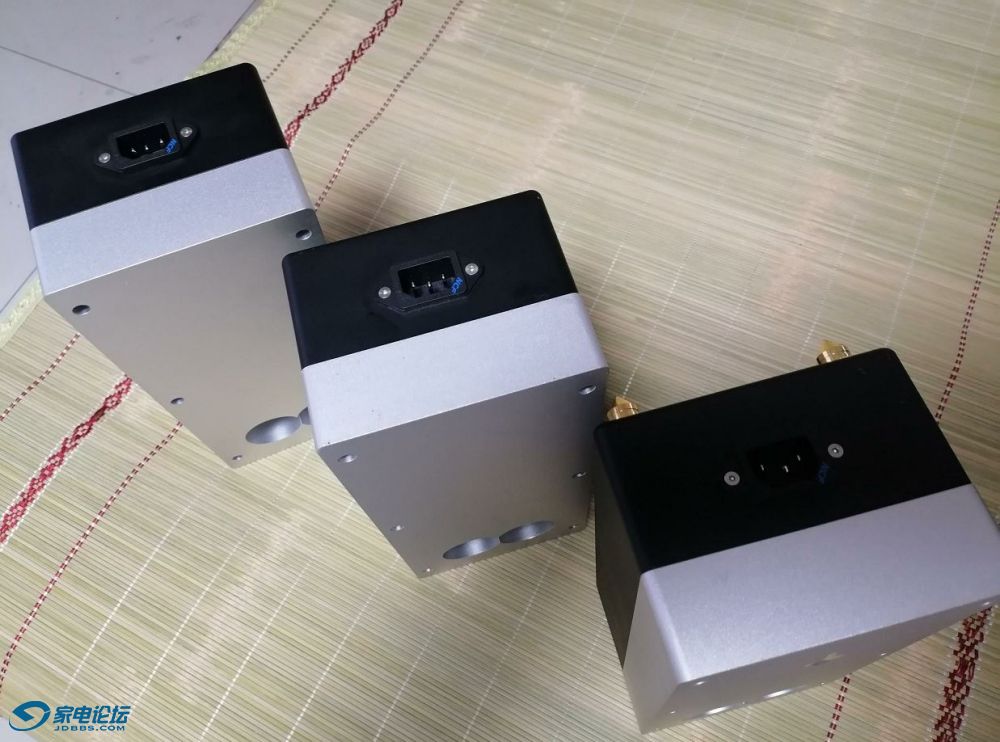

铝合金插线板阳极氧化 + 喷砂亮银表面处理作好了

泰山神龙 · 发表于 2024-7-9 20:02

泰山神龙 · 发表于 2024-7-9 20:04

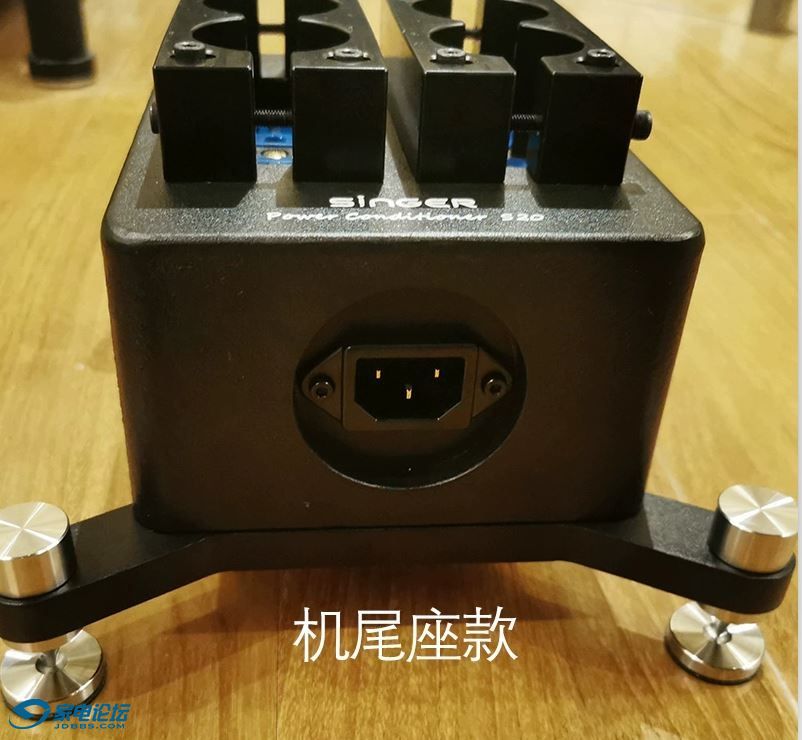

一直在看其他插线板的避震设计这里大体汇总了一下其他产品的避震设计（全部分析缺点与参考了优点）

泰山神龙 · 发表于 2024-7-9 20:05

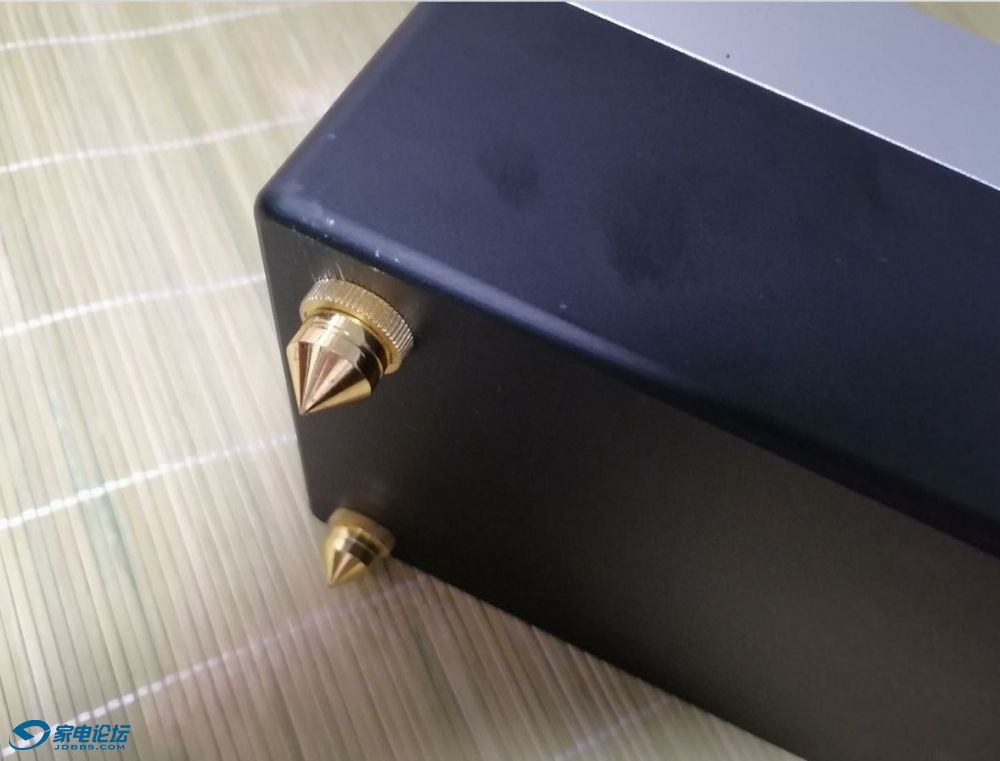

在看看原来插线板上原始设计的避震，很明显这个虽然简单，但是调整避震与避震效果明显不如上述照片里面的设计

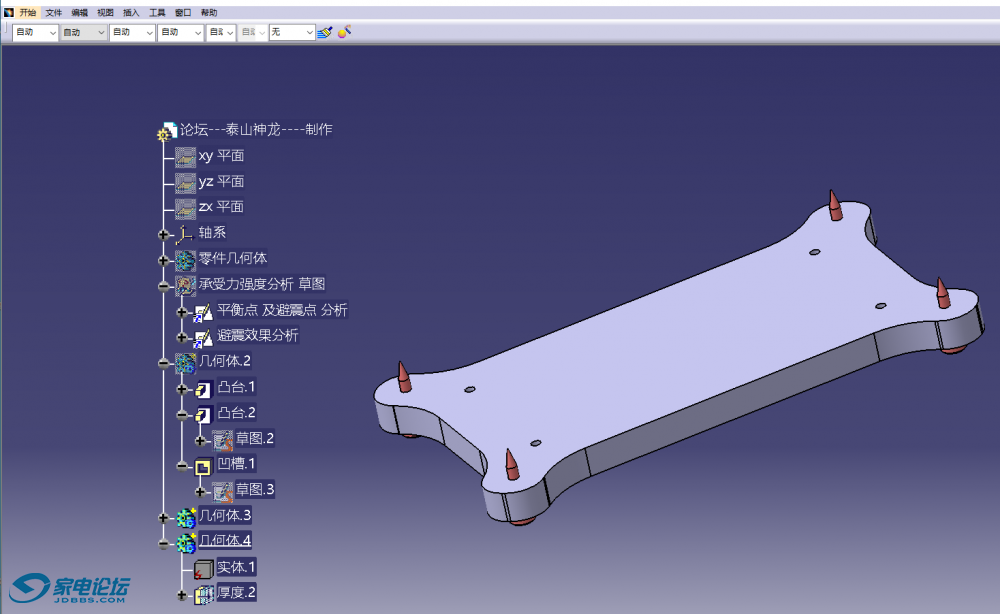

好吧继续修改把其他插线板的避震设计的优点都吸收一下，加工一款厚20毫米全7075铝合金避震板螺丝与避震钉全部铜材质

泰山神龙 · 发表于 2024-7-9 20:06

本帖最后由泰山神龙于 2024-7-9 20:07 编辑

好吧今天开始加工避震板
