插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ）

DIY才是正道

泰山神龙 发表于 2024-7-9 20:06
好吧 今天开始加工 避震板

每个角的避震锥如果能换成小号的氮气弹簧就变成了音响界最牛的避震方式---气悬浮避震，当然前提是你能设计出能把氮气弹簧安装上去的结构，不过按照你的水平应该不是难事
何为氮气弹簧请搜索万能的淘宝，上面大把有，请选择合适的规格即可

ls1252209

交易区新帖推荐

DIY才是正道 发表于 2024-7-9 20:20
每个角的避震锥如果能换成小号的氮气弹簧就变成了音响界最牛的避震方式---气悬浮避震，当然前提是你能设 ...

氮气弹簧和气浮应该不是一回事吧

ls1252209

DIY才是正道 发表于 2024-7-9 20:20
每个角的避震锥如果能换成小号的氮气弹簧就变成了音响界最牛的避震方式---气悬浮避震，当然前提是你能设 ...

而且工业用的氮气弹簧压力都特别大，作为这种几公斤重量的减震效果几乎为零的

五代

ls1252209 发表于 2024-7-10 00:44
而且工业用的氮气弹簧压力都特别大，作为这种几公斤重量的减震效果几乎为零的

对，音响用的气浮要看那些气浮转盘怎么弄的。

DIY才是正道

ls1252209 发表于 2024-7-10 00:44
而且工业用的氮气弹簧压力都特别大，作为这种几公斤重量的减震效果几乎为零的

氮气弹簧选微型规格的那种。我们公司超小型模具里面就是用的美国DADCO氮气弹簧，粗细和铅笔差不多，只要选合适行程即可。

泰山神龙

交易区新帖推荐

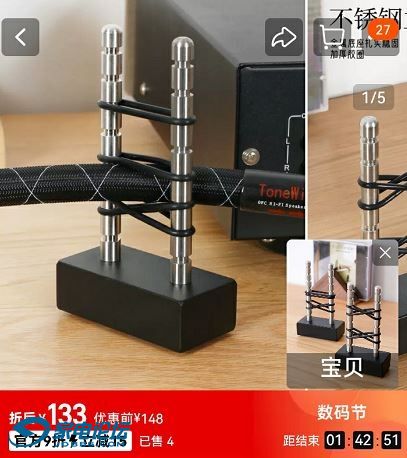

几乎所有的插线板  由于电源线比较重，导致电源线的尾插下垂 倾斜状态。 （市场上有卖 电源线支架 ）









电源线比较重，导致电源线的尾插下垂 有倾斜状态。

泰山神龙

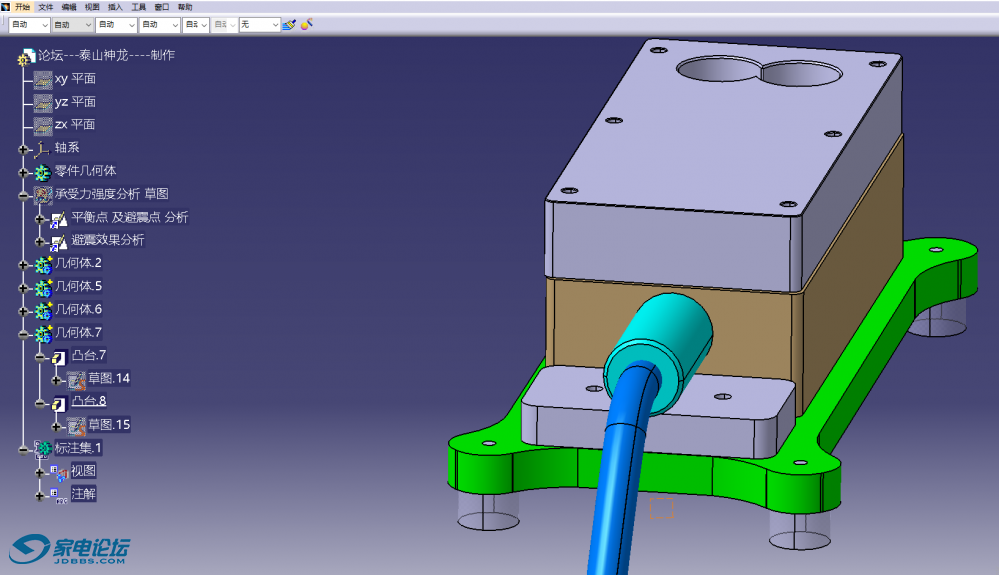

把避震板 设计上 电源线尾插垫块  让电源线的尾插平行插入尾插  （起到扶着的作用）这个垫块利用增加垫片高度 可以微调节的升降
同时 在避震钉部位 替换了聚氨酯  避震钉也兼容  在不影响更换避震钉的前提下  可以更换 弹性 聚氨酯 （聚氨酯 中间空心  仅一圈的点接触）

泰山神龙

插线板上所有的螺丝 全部更换成T2紫铜螺丝， 只有美观的螺丝帽与垫片 是黄铜的

泰山神龙

等待过两天加工完成  然后等安装了

泰山神龙

加工中。。。




设计的3D数据交给  加工店  进行数控加工

ls1252209

DIY才是正道 发表于 2024-7-10 08:18
氮气弹簧选微型规格的那种。我们公司超小型模具里面就是用的美国DADCO氮气弹簧，粗细和铅笔差不多，只要 ...

还有，氮气弹簧也有震动频率要求的，好像频率范围还挺窄的，不知道和音响的减震需求是不是合适

DIY才是正道

ls1252209 发表于 2024-7-11 20:58
还有，氮气弹簧也有震动频率要求的，好像频率范围还挺窄的，不知道和音响的减震需求是不是合适

氮气弹簧是有导震频率的。而它导震的震动频率和压力有关，压力越大导震频率越高，还有对微型氮气弹簧而言，因体积的关系，体积越小导震频率越高，这样对我们音响用的重型避震台而言，本身台子重量大又选用微型氮气弹簧，弹簧导震频率将更高，而音响为了避免麦克风效应需要的是低频部分的完美避震，只要选择合适的氮气弹簧就能实现避震功能了。我也是从我自身的专业角度给楼主提供一个避震方式的选择，照楼主不错的动手能力，虽然选择氮气弹簧时会损失些许资金，但万一实现了也能造福给大家嘛

SWC0099

ls1252209

DIY才是正道 发表于 2024-7-12 08:59
氮气弹簧是有导震频率的。而它导震的震动频率和压力有关，压力越大导震频率越高，还有对微型氮气弹簧而言 ...

再次学习了！

泰山神龙

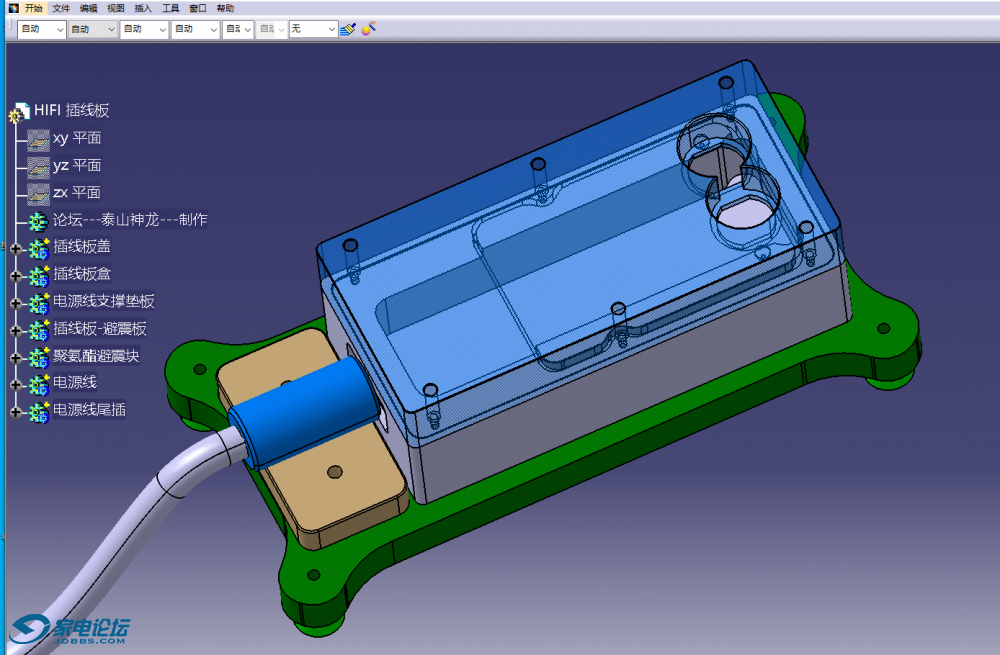

刚听完音乐  发一下 制作的总装配图，顺便把盒子里面也测绘改进了   用听音乐的电脑 绘制3D图

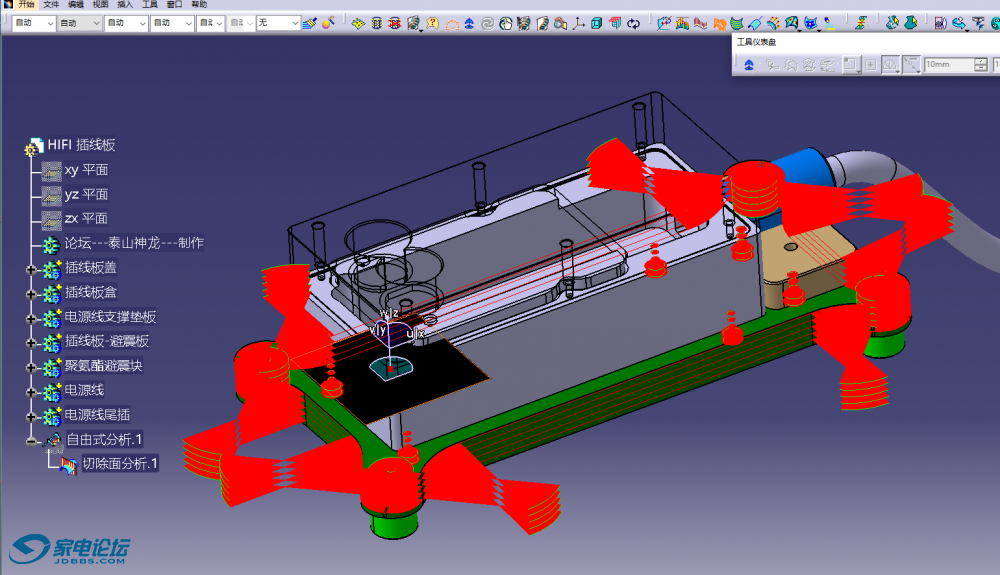

HIFI插线板 3D图 组装状态 透视与分析重力
