东芝10BKVR 电路板和长虹 35BQ 电路板

rufeng569 · 发表于 2010-5-28 22:20

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

这段时间坛子里对PCB讨论很多，上一组去年东芝10BKVR 和长虹35BQ 拆机照片

去年发过一组对比，但是找不到了

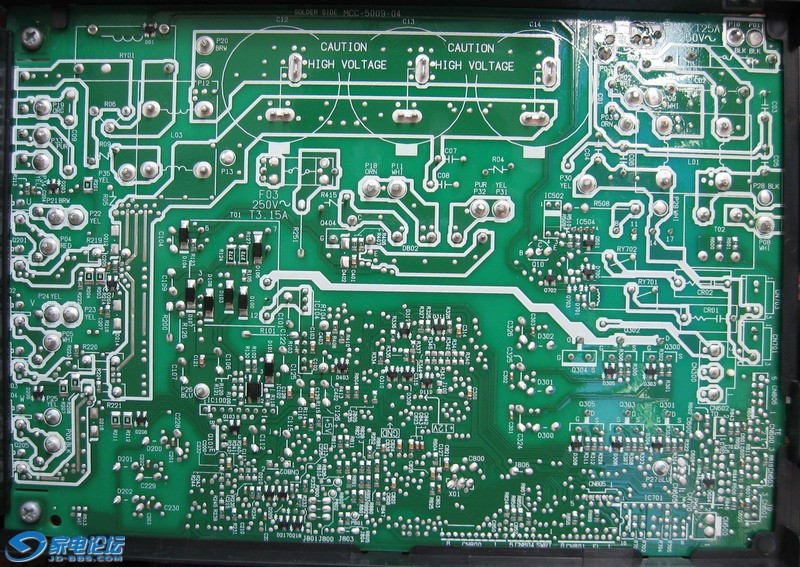

东芝的生产工艺好很多，板子B面很干净，用料也好些
东芝成本控制的不错，也来长虹用的IGBT模块被换成分立MOS器件了
东芝的MCU换成NEC的MCU了，为何不用自己的MCU（长虹DQK原来可是东芝自家的MCU）

长虹板子设计风格和东芝类似，或者说本身就是东芝设计的

我自己分析下吧：
用料：东芝的电容明显要好于长虹大清快，东芝都是日系品牌；开关变压器也是日系TDK；MCU由东芝自家的换成了NEC的

工艺：东芝采用了更多的SMD器件，所以B面工艺上要好控制一些，也干净许多，长虹的板子B面助焊剂喷的多了点，粘忽忽的（长虹的板子生产的要早很多年，那时国内的SMD红胶+波峰工艺刚刚开始，还有很多不足）

成本：东芝300V大电容容量减少了（估计与压缩机功率有关），压缩机驱动MOS改成分立器件的了（长虹DQK用的FUJI的IGBT）
外机风扇MOS和压缩机MOS居然都没有用东芝自家的MOS，在我印象中东芝的晶体管也是相当牛的

顺求东芝电路图一份，长虹的已经有了

[ 本帖最后由 rufeng569 于 2010-6-4 22:26 编辑 ]
