关于自动偏磁,像先锋1000S/1100S之类是如何工作的?

[复制链接]

3

主题

118

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2020-7-10
发表于 2021-9-2 10:51 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有帐号?注册

x
关于自动偏磁,像先锋1000S/1100S之类是如何工作的?JVC718 之类也类似(我无机器,没观察过自动CAL 过程)
一直以来没想明白,也没找到合适的资料,所以请大家各抒己见,谢谢!
因为自动偏磁的时候是跟放音头无关的,那么就单录音头录到磁带的400Hz/3KHz/15kHz测试信号,机器是如何获得反馈的?然后CPU 才根据设定的程序去判断是否成功。
(注意这里的关键点是,“跟放音头没关系”,Auto BLE/CAL 只录一小段并且磁带并不倒回重新读取,所以关键问题是录到磁带的信号是如何反馈的?)

回复

使用道具 举报

52

主题

2470

帖子

24

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2003-11-4
发表于 2021-9-2 11:30 | 显示全部楼层
谁告诉你跟放音头没关系,你把放音磁头线扯掉看看还能工作不

点评

相信你修过此类的机器无数,但未必注意到这一点,所以如果现在手头就有不妨开盖亲自测试(前提是BLE本来就是好的,非故障机),或者我私信把微信给你,加上我现场视频给你看。咋们打过交道,寄过猫头复合信号带给你  详情 回复 发表于 2021-9-2 13:47
你测试下吧,根放音头没关系,1000s/1100s我测试过了所以才有疑问,原来我总以为是录到磁带之后,放音头读取才反馈的,但是确实不是这样!再看下JVC718之类二磁头,根本就没有带后第二个磁头进行反馈。  详情 回复 发表于 2021-9-2 11:48
回复 支持 反对

使用道具 举报

3

主题

118

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2020-7-10
 楼主| 发表于 2021-9-2 11:48 | 显示全部楼层
suline 发表于 2021-9-2 11:30
谁告诉你跟放音头没关系,你把放音磁头线扯掉看看还能工作不

你测试下吧,根放音头没关系,1000s/1100s我测试过了所以才有疑问,原来我总以为是录到磁带之后,放音头读取才反馈的,但是确实不是这样!再看下JVC718之类二磁头,根本就没有带后第二个磁头进行反馈。

点评

把放音头的插座拔了再试试嘛。。。  详情 回复 发表于 2021-9-2 12:45
回复 支持 反对

使用道具 举报

7

主题

124

帖子

8

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2019-5-16
发表于 2021-9-2 11:58 来自家电论坛网手机触屏版 | 显示全部楼层
本帖最后由 ytqdq1 于 2021-9-2 11:59 编辑

718是倒带回去的。所有的二头机自动cal都是倒带回去的。

点评

1000s/1100s也是测试完(CAL录完一小段)倒回,但是倒回只是为了定位磁带录音的起始位置。磁带倒回会后并不会重新播放,然后再把刚才录上去的测试信号读取/反馈给电路去判断,而是在倒回之前已经出了CAL成功/失败的  详情 回复 发表于 2021-9-2 12:41
回复 支持 反对

使用道具 举报

66

主题

4083

帖子

82

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-12-17
发表于 2021-9-2 12:30 来自家电论坛网手机触屏版 | 显示全部楼层
楼主说的既不是三磁头,磁带也不倒回重放,肯定获取不到反馈信号的。

点评

我说的就是先锋 1000s/1100s 的三次头卡座,你把放音头线拔掉,依旧可以自动CAL成功或失败,所以问题的纠结点就是,根放音头无关系,录音头是如何一边录一边把结果反馈给CPU去做下一步判断的?  详情 回复 发表于 2021-9-2 12:45
回复 支持 反对

使用道具 举报

3

主题

118

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2020-7-10
 楼主| 发表于 2021-9-2 12:41 | 显示全部楼层
ytqdq1 发表于 2021-9-2 11:58
718是倒带回去的。所有的二头机自动cal都是倒带回去的。

1000s/1100s也是测试完(CAL录完一小段)倒回,但是倒回只是为了定位磁带录音的起始位置。磁带倒回会后并不会重新播放,然后再把刚才录上去的测试信号读取/反馈给电路去判断,而是在倒回之前已经出了CAL成功/失败的结果,这是关键。(倒回的目的只是为了让磁带定位到开始位置,方便你开始录音。)

点评

我的770S是1100S的简化版,与你说的是一样的,实际就是靠录完然后直接放音头拾取信息进行自动调整了,磁带倒回去后如果此时播放,会听里录的嘟嘟的声音里面,以前二头机也是与前面说的一样,是来回倒带的方式进行检测  详情 回复 发表于 2021-9-3 10:04
回复 支持 反对

使用道具 举报

3

主题

118

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2020-7-10
 楼主| 发表于 2021-9-2 12:45 | 显示全部楼层
david-ease 发表于 2021-9-2 12:30
楼主说的既不是三磁头,磁带也不倒回重放,肯定获取不到反馈信号的。

我说的就是先锋 1000s/1100s 的三次头卡座,你把放音头线拔掉,依旧可以自动CAL成功或失败,所以问题的纠结点就是,根放音头无关系,录音头是如何一边录一边把结果反馈给CPU去做下一步判断的?

点评

那是不是在倒回的过程中,磁头还是紧贴磁带的?即在倒回过程中完成信号读取和反馈?  详情 回复 发表于 2021-9-2 13:02
回复 支持 反对

使用道具 举报

4

主题

2200

帖子

6

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2015-10-25
发表于 2021-9-2 12:45 | 显示全部楼层
javaio008 发表于 2021-9-2 11:48
你测试下吧,根放音头没关系,1000s/1100s我测试过了所以才有疑问,原来我总以为是录到磁带之后,放音头 ...

把放音头的插座拔了再试试嘛。。。

点评

试过了多台了,不是一台,所以我才有此疑问,看来很多人跟我以前的认知一样,觉得是带前带后对比,因为是三次头机。可事实不是这样,手上有先锋1000s/1100s的你可以开盖拔掉放音头线亲自测试。JVC718之类是二次头,  详情 回复 发表于 2021-9-2 13:06
回复 支持 反对

使用道具 举报

66

主题

4083

帖子

82

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-12-17
发表于 2021-9-2 13:02 来自家电论坛网手机触屏版 | 显示全部楼层
javaio008 发表于 2021-9-2 12:45
我说的就是先锋 1000s/1100s 的三次头卡座,你把放音头线拔掉,依旧可以自动CAL成功或失败,所以问题的纠 ...

那是不是在倒回的过程中,磁头还是紧贴磁带的?即在倒回过程中完成信号读取和反馈?
回复 支持 反对

使用道具 举报

216

主题

5964

帖子

8

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2011-6-12
发表于 2021-9-2 13:06 来自家电论坛网手机触屏版 | 显示全部楼层
楼主的先锋卡座是三磁头的,不需要倒带再播放确认。如果是2磁头卡座,那肯定是倒带再播放才能确认的。
回复 支持 反对

使用道具 举报

3

主题

118

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2020-7-10
 楼主| 发表于 2021-9-2 13:06 | 显示全部楼层
liebdeckwm 发表于 2021-9-2 12:45
把放音头的插座拔了再试试嘛。。。

试过了多台了,不是一台,所以我才有此疑问,看来很多人跟我以前的认知一样,觉得是带前带后对比,因为是三次头机。可事实不是这样,手上有先锋1000s/1100s的你可以开盖拔掉放音头线亲自测试。JVC718之类是二次头,根本就没有读取带后的可能,如何做到的?也是类似。

我现在能推测的就是,估计两个声道交替着录,也就是说先录一个声道,然后靠磁场的泄露,另一个声道拾取微弱信号进行反馈,然后交换声道再重复相同的程序,两次验证。 这个我还没实验,我可以再断掉一个声道的录音线再测试。

点评

如果是三头机,明明有一个播放磁头空着却不好好利用,偏偏要靠所谓的“磁场泄漏”来两声道交替检测,感觉不是很靠谱啊  详情 回复 发表于 2021-9-2 13:14
回复 支持 反对

使用道具 举报

66

主题

4083

帖子

82

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-12-17
发表于 2021-9-2 13:14 来自家电论坛网手机触屏版 | 显示全部楼层
javaio008 发表于 2021-9-2 13:06
试过了多台了,不是一台,所以我才有此疑问,看来很多人跟我以前的认知一样,觉得是带前带后对比,因为是 ...

如果是三头机,明明有一个播放磁头空着却不好好利用,偏偏要靠所谓的“磁场泄漏”来两声道交替检测,感觉不是很靠谱啊

点评

,再回复就是掉智商了  详情 回复 发表于 2021-9-2 13:17
回复 支持 反对

使用道具 举报

52

主题

2470

帖子

24

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2003-11-4
发表于 2021-9-2 13:17 | 显示全部楼层
david-ease 发表于 2021-9-2 13:14
如果是三头机,明明有一个播放磁头空着却不好好利用,偏偏要靠所谓的“磁场泄漏”来两声道交替检测,感觉 ...

,再回复就是掉智商了

点评

suline兄你见多识广,就给解惑一下嘛。 从楼主的描述看也是一个思维很清晰的人,如果楼主描述没错,那么我也不理解二头机不倒带回放是怎样实现自动call的  详情 回复 发表于 2021-9-2 13:27
回复 支持 反对

使用道具 举报

66

主题

4083

帖子

82

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-12-17
发表于 2021-9-2 13:27 来自家电论坛网手机触屏版 | 显示全部楼层
suline 发表于 2021-9-2 13:17
,再回复就是掉智商了

suline兄你见多识广,就给解惑一下嘛。
从楼主的描述看也是一个思维很清晰的人,如果楼主描述没错,那么我也不理解二头机不倒带回放是怎样实现自动call的

点评

我能力有限,对楼主说的黑科技完全理解不了,不仅没见过,也无法想象  详情 回复 发表于 2021-9-2 15:43
问题的纠结点就在于,只有一个录音头的情况下(放音头线已拔除!),“带后的信号”是如何反馈给CPU的? 因为你能观测到只要Auto BLE结束,机器就能立即给出结果,而不是磁带倒回后重放再反馈(这根三磁头放音头在位  详情 回复 发表于 2021-9-2 14:11
回复 支持 反对

使用道具 举报

4

主题

2200

帖子

6

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2015-10-25
发表于 2021-9-2 13:39 | 显示全部楼层

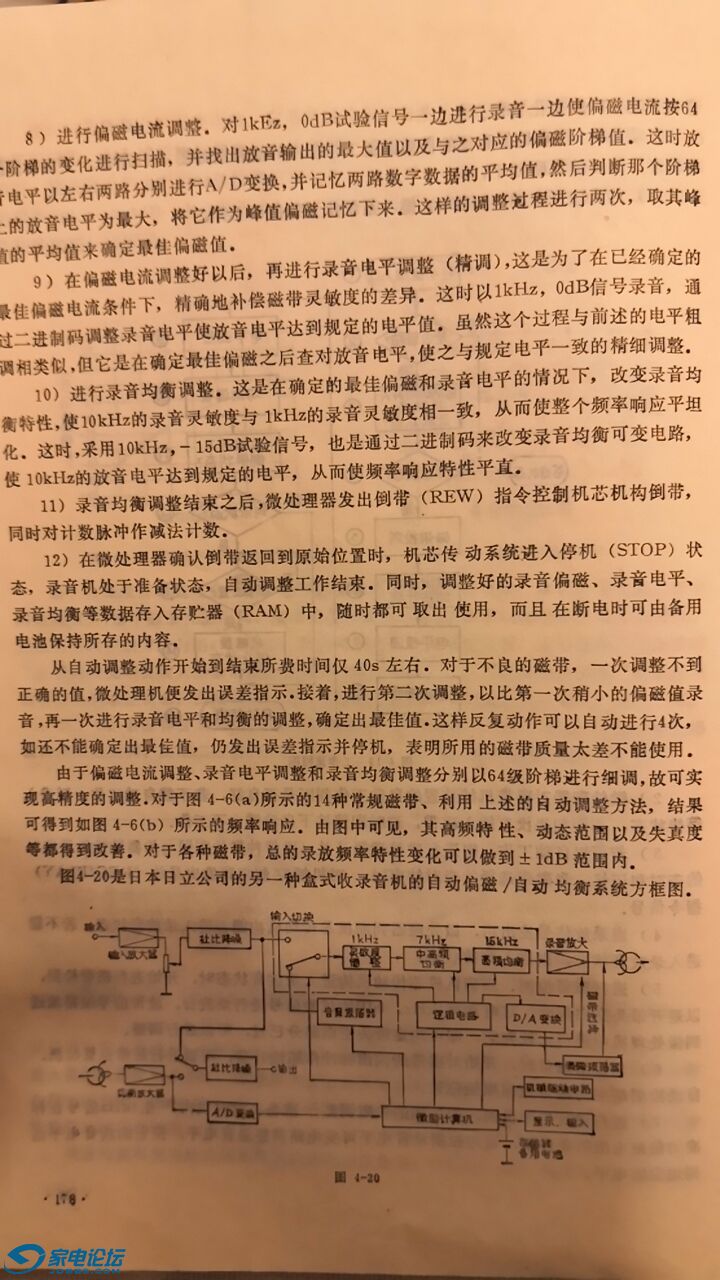

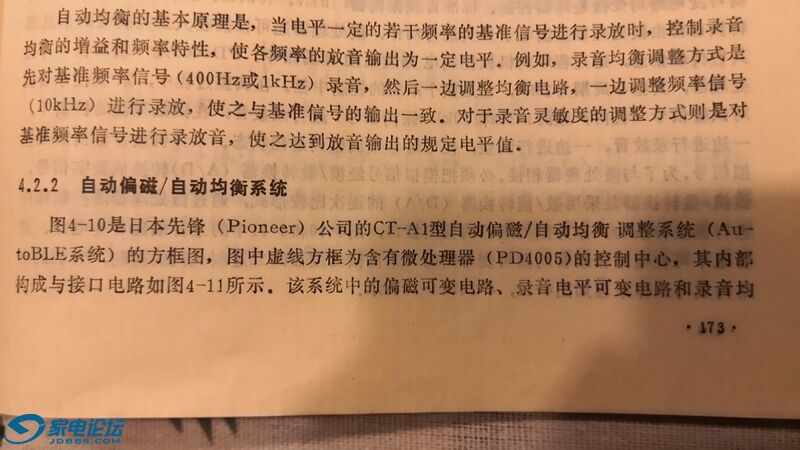

查到一篇先锋卡座自动偏磁原理的文章,这个应该是先锋第一代的自动偏磁;现在应该已经进化到第三/四代了吧,但基本原理应该是一样的,无非是升级改进调整精度更高了。供LZ参考。太长了太复杂了俺是看不下去 (图片顺序有可能乱了,请注意页码)

点评

感谢提供宝贵资料,从流程图来看,没有找到信号反馈的路径!  详情 回复 发表于 2021-9-2 14:13
回复 支持 反对

使用道具 举报
