以雅佳GX75MKII卡座为例全面剖析三磁头闭环直驱卡座机芯驱动原理及通病的解决调整改造

全中文说明书

劳虎2015 发表于 2018-9-18 00:00
楼主高手中的高手,新人报到,请教前辈,我的日立D-980M卡座也是主导轴直驱,不转了,其他功能正常,加载到位,在 ...

日立这电路图我手上没有，日本的这种级别和构造的卡座，不同的厂家但是构造八九不离十，大同小异，主导轴直驱的机器，一般卷带是具有独立卷带电机的，有的是播放卷带电机和快进快倒电机是分开的，有的是用一个。主导轴直驱一般都是三相异步电机，拥有独立的电机驱动控制，以及FG转速反馈系统，多半是用霍尔传感器，有的拥有独立的供电，有的是和卷带电机共用一路电源。

先看主导轴轴套是否锈死，然后看给主导轴三相异步电机的供电情况，供电正常查三相驱动模块，UVW输出脉冲是否正常，线圈是否断裂，FG霍尔传感是否正常，以及单片机是否成功传达了启动指令给三相电机驱动电路。无外乎就这几种可能性了。

全中文说明书

交易区新帖推荐

红尘一度 发表于 2018-9-18 16:06
说明书兄，请教下有一台7100卡座控制板有问题了，开机按键动作正常，就是切换继电器不能正常吸合，查继电器 ...

CPU没那么容易烧掉，看下是否电路板铜箔线断，或者电解漏水腐蚀，电阻开路变值等问题先排除。

恋恋不舍

技术高人 必须留名

劳虎2015

楼主好,先谢谢你的回复,这机在换电解电容后,因极性接反过了,我有这卡座的电路图,在卡芯的直驱马达背后,专门有块线路板,是单独控制直抠马达的,IC型号是HA1373集成块,这抉目前通电后很烫很烫很烫,手几乎不法接触散热板,改天我发图上耒,不过在这如何发图片,我还不会发,请教前辈一下,谢谢

全中文说明书

劳虎2015 发表于 2018-9-19 00:14
楼主好,先谢谢你的回复,这机在换电解电容后,因极性接反过了,我有这卡座的电路图,在卡芯的直驱马达背后,专门 ...

驱动芯片通电烫，第一先看主导轴是否卡死，锈死，或者阻力巨大无法旋转。
如果正常，第二就要看驱动线圈是否短路，漆包线绝缘坏掉，匝间短路，电流巨大。
如果电路等各外部元件和线路都正常，就要怀疑供电电压是否超过极限保护了，如果供电也合适，那就要怀疑电机驱动芯片坏了。

劳虎2015

交易区新帖推荐

这个是主驱马达背的板子

C202C203二个电容电源

C203曾极性接反,

各部件连接图

主驱马过电路

劳虎2015

楼主和烧友们首次坛里发图片,有不规范处请指出和涼解,楼主也非常感谢你的快速指教,你说的第一种情况可能性小,因我决定在换C203电容前,机器偶尔全部正常,这时的所有灯亮度也正常,当灯光偏喑时,全机不动作,现在已对有关接头进行了补焊,不产生这种偶而偏暗的情况了,但在更换C203时电容极性不小心接反过,再装正后,发觉主轴不转了,而且现在有手转主轴很灵活,所以第一种情況可排除,第一种情况卡座芯目前没拆边,也不知如何拆了,所以不知会否短路了,第三种情况对驱动电路图上的外围原件测了下没什么大问题,,驱动板的电源是从C203C202电容处供给,测出电压为正负12V,望楼主再给我分析下问题在那里,HA1373集成块各脚电压也不对,在有几脚上应该0V电,但实测有几脚0V电处有电压,谢谢

劳虎2015

而且三极管Q2Q3Q4Q5也发烫

全中文说明书

劳虎2015 发表于 2018-9-19 15:57
楼主和烧友们首次坛里发图片,有不规范处请指出和涼解,楼主也非常感谢你的快速指教,你说的第一种情况可能性 ...

驱动模块电压不是正负9V吗？怎么实测变成正负12V，
电容焊反，是否爆掉？电压怎高了？
另外有没示波器？Q2，Q4，Q3,Q5的发射极处估计应该没有24HZ的脉冲罗，变成恒定的直流输出才会发烫严重。
查下是否电压过高，导致芯片保护，第1脚和第19脚没有驱动脉冲输出了？或者电压过高，电容爆的时候冲击坏了驱动芯片？
或者是Q2,Q4,Q3,Q5击穿？？？按照三极管常规的检测方法看下几个管子是否还正常？

红尘一度

全中文说明书 发表于 2018-9-18 22:00
CPU没那么容易烧掉，看下是否电路板铜箔线断，或者电解漏水腐蚀，电阻开路变值等问题先排除。

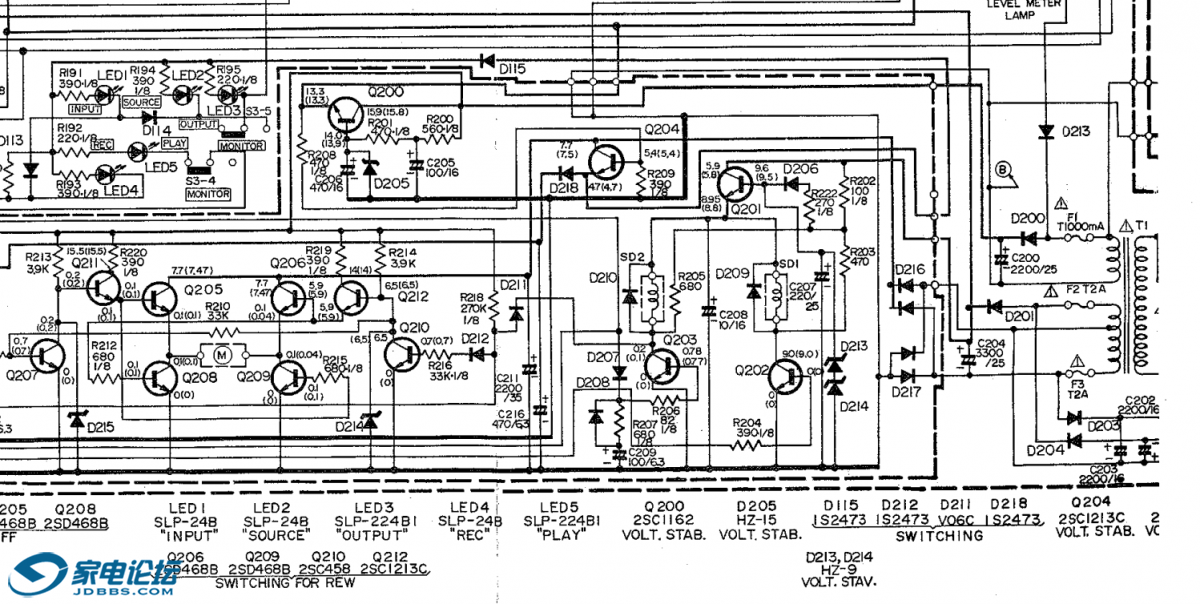

多谢楼主回复，在经过反复查找测试，找出故障点了，是CPU复位电路稳压管TR201稳定性变差导致输出电压高了，正常是5.7v，故障时达到8v以上，先前测过复位脚电压5v正常的就没想到前面有问题，原管是2SC2603，因手头没有同型号管子，找到一个C945换上，经过一小时以上连续测试一切正常

全中文说明书

红尘一度 发表于 2018-9-20 20:51
多谢楼主回复，在经过反复查找测试，找出故障点了，是CPU复位电路稳压管TR201稳定性变差导致输出电压高了 ...

嗯，半导体器件这种应该是击穿，正常情况之下应该包跑80年左右无故障。至少有9.9成的造成因素是这块板在以前承受过很高很高的电压冲击，多是前面维修或者拼机的人造成的人为因素，而非自然损坏，所以一般情况下如果发现板上有一个分立的半导体器件击穿，整片板上所有的半导体器件都最好检测一遍，以防隐患。

红尘一度

全中文说明书 发表于 2018-9-21 09:30
嗯，半导体器件这种应该是击穿，正常情况之下应该包跑80年左右无故障。至少有9.9成的造成因素是这块板在 ...

但是这台机是在我手上正常使用已经一年以上的了，而且是在录音过程中突发的故障，录音中突然停止，计数器归零，再按录音就听到继电器不停跳，这就比较尴尬了，先这样用一段时间看看再说吧

劳虎2015

楼主好,我空点时再按你的思路查一下,我没有示波器的,也不会用,谢谢指导,等查完再请教大师

劳虎2015

电容是在修理前就鼓了,因为电容鼓起来了,所以我决定换了,在换的过程中,新电容装上去把极性接反了,

劳虎2015

电容是在修理前就鼓了,因为电容鼓起来了,所以我决定换了,在换的过程中,新电容装上去把极性接反了,
