死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

穷得只剩下梦

那台J9就麻烦老兄你帮忙了。下午估计会到

老黑子

原帖由 穷得只剩下梦 于 2010-10-29 14:29 发表
那台J9就麻烦老兄你帮忙了。下午估计会到

J9你的啊？呵呵，我没你地址呢

J9只是碎了两个橡皮垫圈，小Case，已经换了，音质不会受到任何影响。只要快递不再抛碎它，它应该可以好好活上若干年的了，呵呵

老黑子

在做着的光头调整仪昨天晚上基本焊接完了，但是LM317那是从小就玩的东西了，熟悉得不得了，心中早知它是有固定缺陷的，小时候被它烧掉的管子成堆呢——通电检查发现电压果然在0V附近会突跳到一个很高的值........这属于317严重的设计缺陷，它的调压电位器如果发生接触不良，电压不是掉到0，而是升到最高，这点很不好！

虽然可以在317的基准电压脚上接个三极管做保护电路，但是317本身的1.25V电压加上三极管0.7V的压降，就算保护启动也输出2V左右了，对我要做的小东西来说意义不大了。

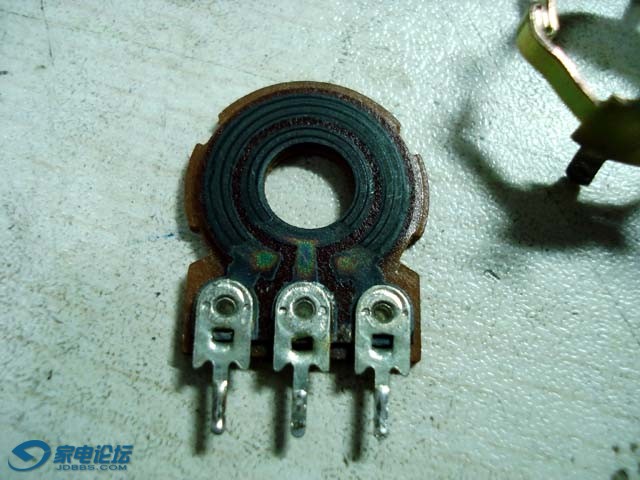

检查电位器，果然在接近0的时候，有那么一小段，电阻会忽然飚升。手头几个同型号电位器都这样，还真是垃圾！！！



看来要另外去买电位器了，只好又休息下了，呵呵。

正好快递送来台Toshiba XR-J9古董机，朋友让帮忙的，完全不转了，一直就显示000，修修它吧！





肉眼观察几秒钟，就发现是机心位置不对碟片卡死了，而且机器内还有些小碎屑掉出来，这个还不是小CASE么！

拆开换垫圈！循例拍照留念，呵呵，万一弄乱哪根线，可就靠这照片的了。




果然，防震胶圈整个不见了




老机器的胶圈很难找，很难找，很难找，呵呵，但是找到了，装上，OK了，一点难度没有的维修，不好玩！

穷得只剩下梦

[s:21] [s:20] 感谢老黑兄弟，希望这次能没事，每次都是在运输中出问题。。

老黑子

原帖由 穷得只剩下梦 于 2010-10-29 15:12 发表
[s:21] [s:20] 感谢老黑兄弟，希望这次能没事，每次都是在运输中出问题。。

举手之劳，呵呵

freestorm_

LZ无比强大，路过顺便顶礼膜拜中[s:197]

小烧三两

图文并茂，，看着真有意思。。。[s:15]

老黑子

朋友发过来一台说是不读碟的SONY D350让我帮忙打理下，开盖看了看，光头内部都雾蒙蒙成那样了，当然不读碟啦！

反正我手上还有一个全新光头，直接换光头就是了



打开后盖——恩？？怎么水忽忽的？？电池水？电容水？？

要说喜欢老机无修无摩无开过后盖——好，你就让这个看起来暂时没腐蚀到什么东西的电池水慢慢腐蚀去吧！

我反正有事没事都喜欢把机器打开看看情况，很不符合大众心理，所以我也懒得去卖机器——累得慌！





不管是电池水还是电容水，或者是快递员的口水，总之内部沾水的当然不可能不清洗，那不是找死么！

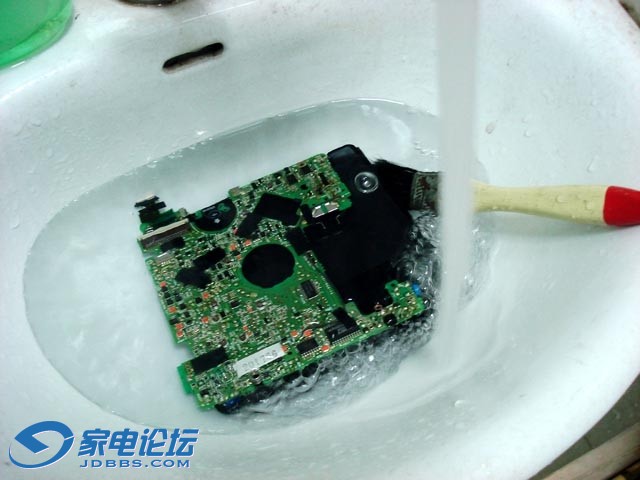

洗么，还是用水洗，哈哈





洗好板，吹干，换光头，呵呵





全新光头一般有个保护焊点，是要自己去焊开它的，否则是不能工作的。







换好头子，试机——咋了？？机主说不能读碟而已，但是我测试却是不能开机........去问机主，机主说——他没用9V输入试，也没用充电电池卡口试，用的是屁股后的干电池口试的........哦！

果然，干电池接口是可以开机的，但是9V或者充电电池都没反应.........卖糕的，又开始玩弄我了...............





什么烧保险啊、电容短路啊、电感腐蚀断啊，线路板腐蚀断啊什么的，我就不寄予希望了，我向来没有那么好的人品说可以换个保险修好机器...........当然了，我人品虽然很好，但是我也还有残余的一点视力，Q401有曾经过热的迹象，还是可以看到的，虽然它测量并未烧坏，但是还是换了个。D401也击穿短路了，虽然不影响什么，但是这个是电源反向输入的保护管，任由它短路，如果我不小心接反了电源那不完蛋了，也更换它。







当然了，我说过我的人品向来很好的，不会换点肉眼看着烧坏的东西就可以解决问题的，更何况这两个东西还并不算坏呢，于是只能看电路图.......





这个电路图还不是350电源部分的全部........我看着有点头晕........................信号点跟踪过于烦琐，而且机器在干电池接口供电能启动，说明CPU信号啊、升压啊那些问题都不大，问题应该集中在9V进来以后的降压、充电等模块上面。大致决定先想法换块MC34063电源管理模块测试下再说了！

我知道总理床底是很宽大的，于是不顾总理日理万机的忙碌，我还是毫不留情地找总理问有没有34063去了。总理一听笑了——350这么简单的电源你都搞不定啊？303的电源才叫复杂呢！！

我靠啊.........350电源部分用了6块IC，几十个晶体管，还有比这更复杂的哇？？！！要见识下！！立马我上网找了个303图纸一看——利马我感动得哭了...........总理要保重身体啊！我个人认为你最近已经开始神智不清了...........怪不得你老人家老是忘记轮到你请吃饭哪...........

303电源部分那七八个管子，真的好复杂啊..............





唉，看总理都忙成这样了，我怀疑他老人家近期是不是都有点错乱了........................还有啥好说的捏，接着弄贝！！

哪天等我也追上总理的水平，错乱了，估计这事才能成功！

虽然目前我也错乱了，但是估计要更。。。geng.....错乱一点才行.........

老黑子

前面不是修着个D350电源问题头晕了么，没事没事，手头还有刚运到的CD10可以修，哈哈

这个机器成色很新，但是可惜不读碟，马达转动异常艰难..........

拿个正常机器对比下——马达不上电时阻力差不多，但是一上电，这台机器的马达就好象定死了一样，拧都不动——很明显驱动或者马达烧毁了嘛！所谓的缺相运行

拆！！



果然，马达挂了.............黑黑的线圈接点，烧鸡啊，哈哈




与机主担心的光头故障无关，几分钟下来，就可以拍出看似正常工作的照片了，哈哈。

要是我修机是收钱的，要是我不仅收钱，而且收黑心钱的，那么已经可以要求汇维修费，机器寄回了，哈哈，可惜啊.............






可惜啊可惜，哈哈，机器还没好呢。不过我最喜欢的就是这样，一惊一咋的，好消息一个坏消息一个，玩弄下机主，哈哈

看完烧鸡，咱们看花瓶，哈哈



http://v.youku.com/v_show/id_XMjE5MjU5NTY0.html



故障产生原因么我随便胡说的话就非常简单——电压过高等未知原因导致马达烧毁，然后导致相关电源部分性能下降，所以有时能启动，有时电压跌落太厉害变成花瓶。接下来居然又是电源的维修工作了，晕死！哈哈，又跟D350一样么？

幸好CD10电源是正常人都可以理解的格局，典型的发烧电路，使用运放的正负伺服跟随电源，不象D350那个看得人一头烟一肚子火，修CD10我喜欢，甚至我相信只要是玩过电路的发烧友都会喜欢，哈哈，CD10整个电路设计那种叫——超然的美感！

芯片一样又如何？电容一样又如何？难道声音就一样了吗？

不不不，欧洲机向来无论芯片还是电容都比日本机似乎落后（只是似乎），无论设计还是电路都比日本机似乎简陋（只是似乎），但是声音却一般要比日本机好（这个是绝对）

所以我们应该选择落后的，廉价的，欧洲的，哈哈

老黑子

今天听朋友说已经有坛子里面的朋友看了我的帖子受了启发，也修好CD10了，呵呵，但是咋我的帖子就没人回没人顶呢............？

又有朋友PM问我有没有CD10的维修手册，呵呵，有，免费下载的连接在哪里我找不到了，但是我确实还在网上买过一份，很便宜，一元钱一份，对方是一个音响论坛的斑竹，人很好很热情，喜欢玩摇头飞机，想来他收了这一块钱会是拿去做好事而不是坏事，所以我还是推荐他的淘宝连接：

http://item.jd-bbs.com/item.htm?id=2212252726

地址改成淘*即可，或者直接google搜索“PHILIPS CD-10 服务手册”，第一个就是。

老黑子

原帖由 老黑子 于 2010-10-22 04:12 发表
第十一章：再次复活！

今天，我要的5709t到了，小小一堆，看着真觉得自己有病的...............如果被老婆知道我被迫买下的5709T其实远不止这堆，而是远远超过这小堆，估计从来对我玩东西不闻不问的好老婆也会破例 ...

两周前不是两台CD10同步修着，生而又死死而又生嘛，到最后我自己那台算是Ok了，朋友交给我那台他说会寄个新光头来，于是就摆一边等光头了，呵呵

前几天，光头到了，打开包裹——气急败坏了我..........千叮万瞩，还是没有做好足够的保护啊，物镜倒是按我吩咐保护周全了，但是光头排线却被压了个洞..........一时又没心情弄了.........今日总理说要过来玩玩，呵呵，看着一桌子的CD10，心想总理过来总得腾个桌面给他老人家吧，耐下性子把那个小洞补焊好，粘牢，装回去吧，呵呵。

幸好这个小洞不是在光头会转动的位置，只是在外面静止的位置，只要修复好了，除了外观受点影响，性能和耐用度是不会受到任何影响的。





CD10的屏幕排线只要打开维修过，是很容易被弄坏的，呵呵，经常机器之前需要频繁打开测试，我怕排线被弄坏无法修复，所以用电脑排线给它代替了，现在该恢复回去喽！
别看那黑糊糊的松香难看，但凡拿了若干年电烙铁的，都能给你弄到拆过也象没拆过似的





焊回去，简单清洗下，虽然没仔细去洗干净，但是是不是也看起来似乎没怎么弄过似的？

当然，做没拆没焊的伪装是我所不屑的，一台机器能被我看上，给它焊焊，调调，打理下——我嚣张地认为是那台机器的荣幸！





清理完装回，新光头果然很猛啊，呵呵，很花的老翻读得嗖嗖的，由头到尾！





拍一张碟有多花是很难的事情，呵呵，怎么拍看起来似乎都不太花，反正我拍不出来。但是我相信这张碟如果见到实物，任何人不会有欲望将它放到老机器里面去听响的，呵呵

最近比较客气了，以前为了拍出碟的花，我是要丢地下搓两脚再拿来测试的，现在算了吧，老机器，过得去就行了！

amanda1221

LZ折腾的不容易啊，BD，必须BD。
耐心相当的好

rex-zhao

牛人啊,很想结识下!

WMJG

今天经过老黑子那里，我就顺手把他那台D350带了回来，回来，找出眼镜，上电试机，确实不开机，上电池试，使用正常，把主板全部从机上御下来，上电不开机算把TEST点上也没用，何况CPU在顶盖上，焊上了也没工作，唉，还是直接量吧。

   测试门口几个电压全正常，问题大了，翻过来测，有一个管明显偏底了2V，可能是电容漏夜搞到半短路了，，（后来想想那个管应该没坏，但是已经丢掉了）这个明显有病，找个破烂出来换掉，电压上来了，高兴，上机试，还是不开机，看来还是有病，再查电压，电压到图上红圈的地方没路了，用二极管档量了走路，没断，发现旁边有个管击穿了，换掉，上电，终于开机了，装好上碟试，读出来了

   上电听半小时发现不是很稳定，后来把34063拆下来洗干净板换掉，全部正常，装好，光头换了全新，把插头也换了，以后更换光头更容易，把焊点焊到靠近原装状态，考虑到机主以后是否要卖掉，上了螺丝，再试几张碟，ZDK通读。

  完工。








以前搞了一批机器留下很多光头，插头



[ 本帖最后由 WMJG 于 2010-11-3 03:20 编辑 ]

myrq

拔掉一根针 往左边移点，偏短的小排线好装很多[s:89]
