死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

老黑子

最近修着两台比较变态的老CD10，发现我的人品一如既往地过硬——凡我手的老机器就没有象人家换换电源管、保险丝、换换漏水电容就能好的，哈哈，永远是折腾得死去活来，活来死去，辛苦加快乐之余，写个流水帐，当作纪念，哈哈

以两台老摇头CD10做引子，看尽量把一些老机器的维修过程都拍照上网，如果能对大家在老机器维修维护的过程中起到一点帮助，那就最好了，呵呵

[ 本帖最后由 老黑子 于 2010-10-25 00:59 编辑 ]
另， 老黑开了个公众号，时不时写两笔怼天怼地，朋友们可以扫码，或者搜索“灰世”加关注看看

老黑子

2016年10月15日补记：

买第一台CD随身听还是在93年左右吧，刚上大学，挣了点钱，买了个sony小CD随身听，还带卡片遥控的。当年好像两千多，那时可不是个小数目，大部分同学的月生活费就几十一百来元，学校的馒头我记得是五分钱还是多少呢

毕业后，忙得很，很少再碰小机器。十多年后（2003年），见到那台送给了妹妹的小sony，残败不堪，还仔仔细细修理了它一次，粘啊磨啊，弄到它能用能看为止。当时还写了一篇日记。



那时，还弄了一对小箱子，准备搭个小系统来玩玩。不过当时太忙了，搭好以后听了下声音偏冷，也没心情再去调电路，正好有个朋友想要，就整套给人了。



小机器小系统，不是说有多么的好听什么的，它代表了一段记忆，一段少年时埋藏下的情感。没有自己的房子之前，无论在家还是在宿舍，都是小小的系统摆在桌上，床边，伴随着空闲时光。工作后有一段时间会欣喜地去社会上拼啊抢啊，偶尔才会想得起那种在小小的音乐世界里沉浸的感觉。

也就在这篇帖子开帖的那段时间，大概是大箱子玩腻了，人又有空，忽然之间怀念起可以把CD机拿在手上把玩的感觉，于是上论坛乱看看，也就认识了刘总啊总理啊老李啊几个人。刘总是第一个认识的，蛮有趣的性情中人，本想买他一个Teac XP7，见面看机的时候是因为没有电源还是啥的原因，犹豫了一下，结果他直接把机器借我回家听了，还借了一对B&O的耳机，第一次见面连我住在哪都不知道呢，也不怕我就此失踪，哈哈，可能我看起来也不像坏人吧

他们带着我去逛天光墟，那时我对CD随身听并没有什么研究，只是随便逛逛。该着我的缘分，地摊上我看见了这台CD10，正正方方的符合我的审美，洋垃圾价格也便宜，就买下了。当时黑乎乎也看不清，我也没带手电筒，其实就算带了我也不知道CD10是个什么级别的玩意，或者是个CD ROM。。。。。。逛完天也亮了，几个人重新会合，刘总见到我手里的CD10，说捡到宝了，这是个牛逼机器，就是坏了极度难修，但卖尸体也能赚一倍云云。。。。。。

我心想——修个屁啊，卖个屁啊。。。。我第一不会怎么听，第二也没打算做旧机器买卖，也就是买来摆一摆，是个好东西那就算捡到宝了，可以收藏一下，哈哈。

但真的到天亮了，看清它的模样，看着它那厚重的摇臂光头，又哪能真忍住不修呢？
于是乎，一发不可收拾，就有了下面这长长的修机之旅。。。。。。。。。其实本来不可能坚持下去的，一台公认光头坏了就不可能修的机器，自己又无法确定到底问题在电路板还是光头，怎么修？！怎么可能会继续修下去。。。。。

所以，另外两个性情中人也必须提一下，小烧三两和李鬼。当处在无法确定手头唯一一台CD随身听的摇臂光头是好是坏的时候，素不相识的 小烧三两 刷地发了一台他说光头被他掰坏的机器过来，收到后换上我自己那个维修后的光头，证实光头修好了！

然后再以好的电路板去对照我那块烧坏的电路板，一步一步地添置仪器设备，修好自己CD10的欲望，以及后来朋友们不断发来各形各色漂亮机器的修复欲望，是产生这段经历的根本动力，也是这个帖子能存在的根本原因。

谢谢众多素未蒙面的朋友，把自己心爱的机器完全信任地发给我，修机器的那段时间，蛮享受的，哈哈。真心感谢你们！

*******************************************************************************************************************************


第一章：死翘翘



机器随手买的，本不准备修，买回来试都懒得试，就准备完成个拥有CD10的心愿，闲摆着的

但是拿手上玩，忽然发现盖子合不上了！这.........不修也不行了啊........







修盖子小case，换掉里面的生锈小滚珠就是，小滚珠可以找轴承拆合适的出来。

修完盖子，干脆试试机吧！结果发现光头不聚焦.......检查发现光头聚焦线圈断路了...........卖羔的.........







拆开重新接好断线——老实说N难啊，线头异常难找，比头发丝细多了，要在显微镜下面操作.........

弄完了，测试，有对焦动作了，但是不读碟，开机一两秒后显示error。这很象光头死亡的情况，身边及网上的高手也纷纷说我这个光头应该是没戏的了，是这样吗？？

也许吧，呵呵，我修机器都是图个研究的乐，既然一时无思路，就先放放，玩点其他的去，哈哈

老黑子

第二章：不信邪

我一向来不信邪，因为我从来就没有遇到过换个光头机器就好了这么顺利的事情。凡是我手上的机器，几乎全部都是电路有很怪异的问题的，呵呵。   好在CD10有数据手册下载的，各个信号点都标志很清晰，因为要找个替换光头实在太难了，所以我选择无聊查查电路，说不定运气好电路弄弄就好了呢，对不？哈哈

看着电路图，哦，板子上标记“N”的点是RF信号点，测一下无反应，一般都会认为光头完蛋了，但是我不这么看，CD机的前半部分都是数字电路，要同步，要复位，很多时候同步或者复位不正常，电路都不会正常启动。这种情况比较小概率，但是我遇到过，反正没光头换，就查查贝，对吧，哈哈

于是首先查查开机信号，复位信号，发现其复位三极管Q210，2sa1162损坏。恩？这么好运？？随便找个类似管子更换之！  好了，机器动作没什么变化，但是居然能够在RF信号输出点用示波器查看到一闪而过似是而非的信号了，呵呵。但是还是不读碟，两秒后照显示error，是不是信号太弱，机器无法进入闭环状态呢？还是电路存在其他问题呢？ 莫非那信号是杂波信号？？

因为对CD10接触少，不知道它这个开机几秒就出现的error到底是什么意思，另外我这个光头也实在不象可用的，所以难以断定，只好又先丢一边了.........................

老黑子

第三章：借尸还魂了

过了若干天，网上有朋友说丢个光头破碎的CD10给我修，哈，好啊！收到，拆开看看，卖羔的啊.......真的破碎了.........AB胶粘得到处都是........







据说机器是好的，就是头子破碎，这不就好弄了贝，拆板子出来，换上我的光头，居然立即秒杀盗版，哈哈，说明我的那个问题真的不在光头啊！说cdm2是不死光头，看来有道理嘛！

问题不在光头就好办，找电路的问题，呵呵。因为一切动作看起来都正常，就是不读碟，所以.........我认为是数字部分时钟同步的问题{:soso_e104:}

好办啊，检测DSP啊、DAC啊、CPU啊各个时钟点的频率贝，特别是有对照的机器，多好办啊！

果不其然，虽然一些主要的频率似乎准确，但是若干点的频率都漂了，例如人家1.34M的频率，我的板子1.72M........

但是人家板子的频率其实也漂，最典型的一点，4.194晶体频率，就楞是4.24M，心想看来查查可以，未必能解决问题。







频率漂了好解决啊，找出调整电路调整下就行，要是调了还是怪怪的，就是电容漏电或者变质贝！

不过别想着惯常的换电容修机，哈哈，我说的是贴片米粒那么大的电容..........。没有根据地换电解电容我是从来不做的，我的人品比较惊人，从来就没有遇到换电解电容就能修好的机器..........

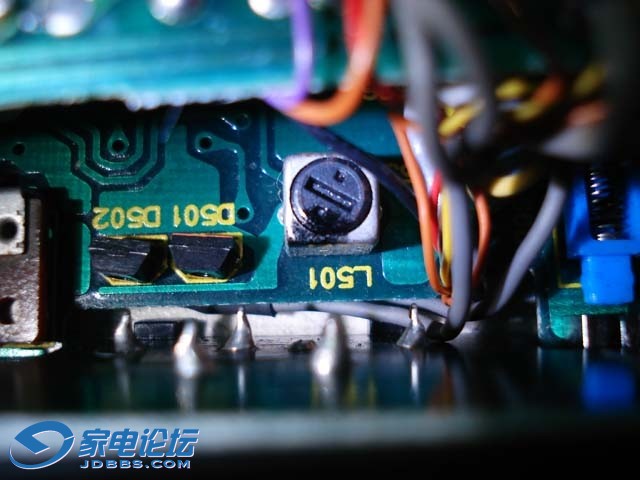

看电路图，找出VCO等电路，尝试照手册调整L501——无效！太符合我的RP了，真的遇到贴片漏电或者变值啊....?!





好在也不难，三个小电容就在L501背面，拆下一查，啊哈，C510 180P接近短路！

180P的贴片小电容，上哪找去啊，难道又上淘宝买5000个一整圈啊？那不有病么？！

找了一堆尸体板（电器尸体我从来不丢的，被老婆一直取笑是收破烂的.....），配合电容表，一个一个小贴片拆下来测，终于拆到一个接近180P的.......换上，O耶！一样秒杀读碟了，哈哈！

老黑子

第四章：尸变

一个不小心，光头也复活了，机器也复活了，恩，检验RP的时间到了！我的东西向来不会这么顺利就真的复活的，它一定是要死去活来，活来死去若干次的，呵呵，只有这样才符合我的RP。这是后话，呵呵。

自己的机器修好了，要想想怎么把人家破碎的光头修好交差不是？于是再次启动人家的机器，想着顺便读点数据出来留底，到时调自己的机器用。

恩，检验RP的时间果然到了！机器启动起来，挺好的.........但是发现怎么有时会花屏，有时会死机，有时播放着光头居然会乱挥舞几下............总之就是很怪很怪................

左看右看，没看出毛病，多试几次，悲剧开始发生了........开始出现开机N次才能亮屏一次的情况了............

RP问题获得验证了.......开始出现死都不开机的情况了............

最重要的是——我只是把它拿起来看了若干次，什么都没做！！

莫非秋天干燥，静电击穿了？？！！卖羔的啊.............

老黑子

第五章：炸尸

左思右想，花屏、死机、光头挥舞，是什么问题呢？

想得头大，干脆来个偷懒的方法，我的机器不是ok的嘛，直接换有嫌疑的芯片过来！

换东西前拍个照是良好习惯，呵呵，万一记不住原接线可不好玩，呵呵




一切的一切，都感觉象主控芯片或者DSP惹的祸，47C400F看起来不耐高温，而且没有替换，还是先换DSP CX23035看看

把我的DSP吹下来挪过去，正好拍个芯片下的走线图，以后用着方便！





挪完DSP，悲剧发生了，哈哈

两台机器都完全不开机了！！

是两台机器都完全不开机了！！

真是人品超级爆发啊！！

老黑子

第六章：验尸



既然两台机器都完全不开机了，你说还能有什么办法呢？？

暂时没有配件，我唯一的办法就是就是把两台机器拿起来再看看，仔细看看.........

这一看，发现了问题..........这条该死的红线，另外一头很怪异地空置着粘在胶布底下，查电路图这个位置根本不该有这条线，但是它就是在这.........







上网找了别人的图片资料，再看自己的机，确实没有这条线，分析起来，这条线一头接在DSP的VCO点上，另外一头丢着，当不巧手碰到胶布，这线碰到其他通电点时，DSP就会工作失常，就会出怪故障...........

卖羔的，太符合我的人品指数了！一条莫名奇妙的线，加上我的超级手气，白白辛苦焊那80个脚的DSP..............

老黑子

第七章：再次尸变

知道了问题点，就好办了，人家的机器本来好的，后来花屏了，再后来不开机了，应该是被红线把DSP干掉了

我的机器也不开机了，是因为对换上已经被干掉的DSP了

人家的机器还是不开机，因为那线还碰着呢.........

把线焊下，丢地上，狠狠踩上几脚解气，又把板洗洗搽搽，自己的板上坏的DSP丢弃，找个机器拆了个出来换上，哈哈，都开机喽！！

可惜..................开机而已，全部不读碟了..................

又出来了新问题.........挑战啊.........................

老黑子

第八章：再次复活

不就是不读碟嘛，好办！不读碟我最喜欢了，呵呵

不读碟，就测试下RF信号、时钟信号贝，DSP刚换过，VCO调过，除了RF放大部分，你说还能是哪里坏？？

对比检测发现，我的机器上TDA5708t的HFD脚完蛋了，信号还在，但是带着直流5V输出的，正常的不应该有直流。而人家的机器上，看起来TDA5709t挂了，循迹误差信号没有输出了........这好办，两台拼一台嘛！随意对换一块芯片，两台总会修好一台对不？

对换完，我的机器等于装了两个坏芯片，测试果然直接error，动都不动。人家那台应该OK了，开机测试，果然OK，只是在微弱的音乐声下，巨大的喳喳声....................Line OUT和HeadPhone都是............但是选曲很快，读碟也不慢........照一般说法，又是光头老化了.............我不信，呵呵，光头怎么会一夜之间老化？

反正也要定零件的了，决定上网，把所有能定到的芯片全部定回来，该换的全换掉！







花了点小钱买了一堆元件，RF放大、DAC芯片、RAM芯片、音频切换开关芯片，所有有配件的全部换了，居然也解决不了喳喳声的问题.................

只剩一个选择——DSP芯片在换上后，被红线又弄了几次，虽然及早发现了，但是还是部分损坏了，于是决定再换一次DSP芯片...............

卖羔的啊，我总共只有两台机器可以拆出CX23035这个DSP，难道要全部拆掉？？！！但是不拆又能如何呢..........

换掉DSP，果然喳喳声消失，其中一台机器再次复活了！哈哈，另外一台等TDA5709T...............

老黑子

第九章：破碎光头复活



等着配件没事情做，又有了一台机器可以测试光头了，于是决定把破碎的光头修出来。

本以为重新粘上去就可以OK了，哪知道原机主大概被那光头气坏了，用的蛮力把物镜掰了下来，整个铝座都变形了.........拿了砂轮机打磨了下，再用锤子敲敲，502粘粘，装回去，有反应了，哈哈

仔细调调支架、螺丝，物镜线圈跟磁铁轴向不对，旋转了，直接用拧的，尽量调到平行，弄了没多久，正版CD可以放出声音了，呵呵，高兴起来给机主打了个电话让他听听

老黑子

第十章：再次死亡

我已经多次说过，本人的人品是极度爆棚的，呵呵。

很难买到的TDA5709T我终于也买到了，要吃完人家所有库存人家才肯卖........其实我只需要一个，其他的都用来种花，不知道会不会把花弄死..............





等着TDA5709T的过程，不由得有些自得，呵呵，两个光头都算能对付着用了，机器等5709t一到，也马上就OK了，觉得可以精调一下机器了.........不调还好，一调我的超级人品就开始起作用了...........

想几天前，调物镜支架，换物镜组，甚至撬开物镜焊线圈，什么我没做过啊，光头照样好好的，偏偏等我精调，它就开始闹脾气了...........

我自己的那个头，本来是可以读碟飞快的，就是到最后几首选曲稍微慢，而且一些垃圾碟读不出，心想轻微再弄下支架精确调整下吧，顺便把之前没有上胶的已经脱落的一个镜片粘下







——结果，连正版都读着吃力了.........





为什么呢？？！！之前撬开支架焊线圈都没事，内部镜头掉了重新随便按上都没事，现在拿牙签轻轻碰了下，就全不在状态了............



人家那个就更神奇了，本不是只能慢读正版么，看了下觉得物镜内部有点灰，心想搽搽会不会好呢？

结果棉签轻轻一搽过后——完全不读碟了.................卖羔的............打开仔细观察——中心的增透膜这么一搽，居然就掉了....................真是人品超级爆发了............................





看来又要等稀罕的CDM2P光头喽！！

老黑子

第十一章：再次复活！

今天，我要的5709t到了，小小一堆，看着真觉得自己有病的...............如果被老婆知道我被迫买下的5709T其实远不止这堆，而是远远超过这小堆，估计从来对我玩东西不闻不问的好老婆也会破例发飚的............





好在我又找了人给我代卖出去，看起来还能小赚一点

我可怜的机器啊，好好的机器被拆掉DSP芯片，强制被变成尸体了........







能拆出cx23035这个芯片的机器是什么机器，看内脏你能看出来吗？哈哈

这个机器还真的好多东西跟CD10很象，我甚至感觉它可以作为CD10的配件机器来用了，哈哈



借着换换装正常IC的势头，把光头再修修吧，呵呵，先修那个膜破了直接不读碟显示error的。膜是没法补救了，看看支架的变形能不能尽量调整，让光头尽可能活过来吧！

把支架铁片拆掉，整理后重新粘合，避免支架变形后导致的左右铁片不平衡，无法水平的问题。







铁片上粘贴的蓝色小胶布有讲究哦，那个东西可以调节聚焦的阻尼作用，大点小点效果都不一样的，哈哈，在示波器可以观察到区别——如果你懂得观察的话，不懂我也说不清楚





重新调整过支架后，有好转！原本直接进入Error的情况消失了，虽然还是读不到碟，但是可以一直转转转在努力读了！哈哈，昨天晚上本已经对调整支架完全丧失信心的了，现在又找回一点，马上调另外那部！

拆下镜头仔细调整支架，配合支架螺丝，配合光头两个固定螺丝，还要一边转磁铁.....其实CDM摇头系统很罗嗦啊.............

经过一番调试，哈哈，那张本已无法直接选曲的D版碟，终于又可以直接选曲到最后一首也不死机了，虽然要花几秒甚至十几秒才选到，但是它终于可以选过去了对不，质的飞跃啊！哈哈，看看，第19首，这张碟要读到这不容易啊！



好耶!虽然再次修复的光头状态强差人意，但是好歹有一个光头可以用了不是，另外一个头好歹可以拿来测试下机器了不是？哈哈

而且终于两台机器的主板都全正常了，就等找状态猛的新头，就可以宣告完全复活了，呵呵，开心哦！

老黑子

第十二章：准备收工，嘿嘿，致谢辞

经过若干天的折腾，对CDM系统有了一定的了解，对CD10这个东西可以说玩得也比较熟悉了，很好玩很过瘾！

要谢谢把自己的尸体机发给我的完全陌生的朋友——现在已经是比较熟悉的好朋友了，呵呵。没有他的机器过来，我可能会屈从大家的意见，认为是光头故障而还在寻找这个异常稀少的光头。有朋友已经找了一年多，还没找到价格合适的，呵呵。虽然我一直不相信就是光头问题那么简单，但是至少，我不会那么顺利排除光头的干扰，集中精力快速查出线路的问题。


郑重道谢！！谢谢您的信任！！


另外显摆下刚刚在小烧三两那弄回来的摇头机CD207，谢谢小烧三两给了我一个非常便宜的价格，呵呵，小烧实在人哪！这么新的机器，他居然跟我说成色很差，不适合收藏...........收到包裹打开一看，直接震惊得心脏停跳了半秒钟！




207下面是我的一台Sony D2001，呵呵，可能是推力最牛的CD随身听，因为它可以直接推几十瓦的喇叭的，一个比较傻B的版本

改天地扫干净了，猫毛搽干净了，我拍拍我其他机器给大家看看，嘿嘿，垃圾很多，修好就丢在各个角落放着，美其名曰——收藏

老黑子

第十三章：无聊的小结一下，十三这个数字不好，但是我喜欢，符合我那坚硬的人品，哈哈

这次修机的过程很折腾，虽然也很好玩。N天的维修过程中，先后出现若干次很怪异的故障，看着象死光头的时候，朋友们都劝我别折腾了，但是我固执地相信示波器上那一闪而过的光头信号，赌对了一次。开心！

后来死机、乱码、不开机、既而喳喳响，实际属于自己不小心检查，人为导致损坏的，当修到会喳喳响的时候，朋友们开会讨论是为什么，结果没有结论，一致决定说——实在不行就换掉全部电解电容吧..........我最讨厌换电容，因为我总没有合适的电容........这次修机，换了tda5708t、tda5709t光头放大部分两芯片，换了两个cx23035数字信号处理器，换了一个开机复位三极管，换了一个VCO震荡贴片电容，哦，对了，很早期我的机器还换过两个L272M聚焦线圈驱动IC，呵呵，但是惟独没有换哪怕一个电解电容，哈哈。

这次花了N千大元买了一堆不买够数量人家就不卖的芯片，惟独没有花一分钱买电容，哈哈

修机的过程里面，因为要焊太多几十脚的小芯片，所以细头烙铁又买了两把，烙铁头一堆，热风枪异形风头数个（证实很容易直接吹爆板子，已垃圾桶侍侯），另外无聊起来升级了万用表，新购了频率计，工具算是又完善了一次。

知识和经验方面的收获也很多，知道了老飞机光头用酒精搽会这么恐怖，知道了芯片可以坏得一切动作正常就是读不出碟，还有好多不太容易说清楚的小心得，最重要的是——再次确认了事情往往不象表面上看起来那样，有时稍微的固执往往有点意外收获，哈哈
