Toshiba P22是个很没有维修挑战性的机器，或者它是个非常有维修挑战性的机器！它主要坏什么？——光头！能修光头的去挑战试试，东芝尸体大概是最多的了，呵呵。其次它坏什么？——电容。光头如果是好的，这个破烂都是换掉流水的电容，查下断线就好了，至少我手头几个类似机器都这样。

以前随手买了个成色非常烂的P22，换掉所有漏水的电容后，清洗光头后检测——光头居然是好的.......太难得了，人品变异了么？？！！但是成色太烂了，电池盖都没有了，所以即使修好了又如何呢？装都懒得装起来，丢一边摆着贝！昨天见到一个带底座的尸体仅仅要价200元，一下心动了，呵呵，要不拿回家拼一台还能摆出来看看的藏品出来？

说做就做，呵呵，直接把早已修好的机心往新回来的壳子里面一放，该处理的问题再处理处理，一台还可以摆着看看的正常就就又出来了，哈哈，开心！



这是那个垃圾成色机器刚拆开的样子，到处都脏得发黑.......我是连机器内部脏也难以容忍得，后来仔细清洗干净了

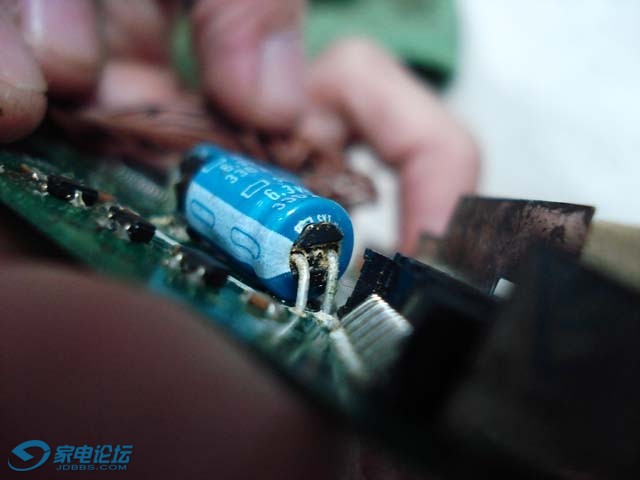

这就是电容漏水的状况，一眼就看出来了，漏水后通常周围的电路全都会被腐蚀甚至锈断。



P22的维修简单通常得不行，就是检查待机电流，如果电流较大的话，就换掉所有电解电容，再查下哪里被腐蚀断了之类，非常无聊的工作，芯片等的故障似乎都不多，光头坏了的话，一般人也修不了。




我的P22底座是220V/110V人工切换的，被人切换到110V上把变压器初级烧毁了，断线如果有头露在外面还比较好修，接上就是，但是如果内部断线，你就只能象我这样掰断变压器的引脚覆盖什么的，想办法露出线圈，找出断线部位进行补焊后，再粘回引脚了。






关于P22的光头，前段时间研究过一下，但是当时没有去仔细看，毕竟手头的唯一光头很难得地是好的，没有道理去折腾它对不对？呵呵

现在手头等于多了一套可以随便折腾不心疼的P22尸体，以后有时间准备研究下朋友圈子里面盛传的P22尸体一般都是死光头，到底是怎么发生的，以及能不能有好办法修复，呵呵

木鱼GG

佩服楼主！[s:20]
楼主哪里人哦？想登门拜访[s:6]

zzn-jcg

大大的支持，LZ太牛了。[s:40]

nidemm1987

楼主[s:20] [s:20] [s:20] ，加油！

老黑子

废物利用DIY的超级微型示波器，哈哈

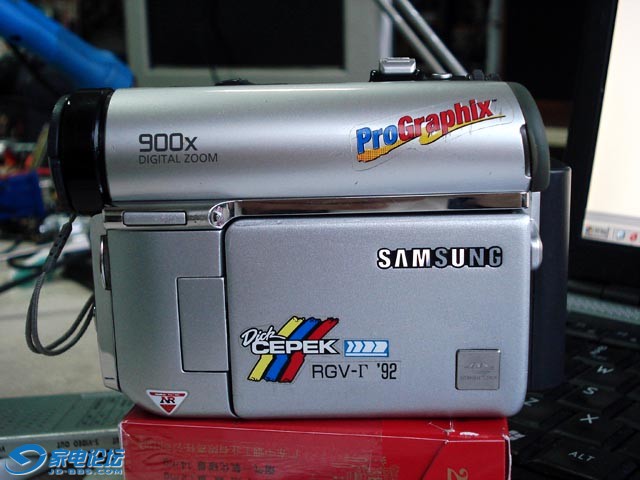

时代进步了，古董电子产品在废品收购站就可以讨，呵呵，前段时间路过废品收购站，看见台古老的摄象机，想想取景器说不定可以弄FPV视频眼镜玩玩，就在脸上抹了两把灰，切换出我的垃圾佬扮相，跟站长拍着肩膀称兄道地了几句，把这垃圾拿回来了







取景器拆出来，可爱啊！







结果，机器倒是好的，但是取景器是坏的，哈哈

人家装电视机的年代，我还小，电视机说实话我真不懂，所以还上网问怎么修来着........







但是发现电视机么，原来比CD机要简单，呵呵，虽然从来没摸过，琢磨琢磨，没人人家回帖解答，自己先修好了







破烂黑白的做FPV也没什么意思啊，呵呵，正好最近买了示波器，想想不如用这个东西做个示波器玩玩，也算挑战一下示波器世界最小体积记录吧，哈哈

不过，说起来，电视机我都不懂，更别提示波器了..........找出小时候的宝贝无线电书，好好看了一下，看了个一头雾水...........







一头雾水我觉得没关系，世界是人创造的嘛对吧，哈哈，看看书，也算大致了解了示波器的原理，恩，很简单的，不过如果照着书做——我的天啊，那古董元件买是买得到，但是运费多贵啊！

如果照着那古老电路图用小取景器改，也不大可能，人家那是一百多伏高压驱动的，我第一不想把自己电死，第二呢晶体管那些偏压计算什么的，早忘记得一干二净了，算了吧，我还是自己设计个来玩玩吧！

一开始很傻，迷信历史上前辈的经验，很傻地按照全世界公认的示波器DIY原理，弄个锯齿波电路来做，累死我了.......！

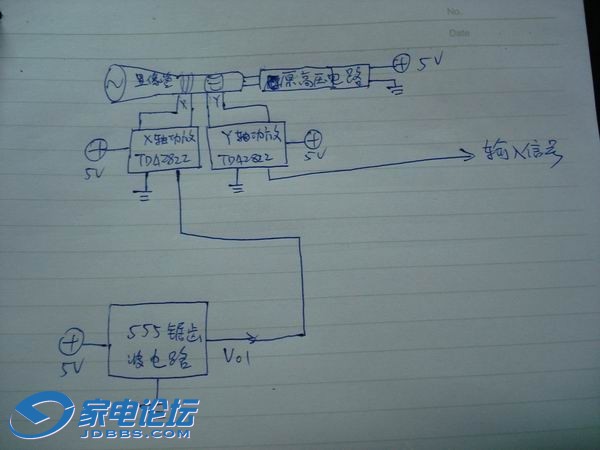

网上能找到的资料就是我那古代书上的BT33触发电路，没有了，再没有了！如何自己搭个锯齿波电路进去这个东西里面，没有任何现成资料可参考，只能靠自己异想天开地弄...........我胡乱设计了个下图的思路，没想到居然成功了......







虽然是在前辈的电路基础上改过来的，没有什么自己的创意，毕竟走出了第一步，哈哈，示波器的效果还是出来了







可惜就是我用的555震荡电路锯齿波精度不好，波形失真比较严重，方波都成这样了，唉！







不仅波形有失真，而且带着一个小拇指大的555电路板，累赘了不是。

继续思考显象管的成像原理，哈哈，其实锯齿波电路本来在电视机的行、场扫描中就有的啊，直接利用它不就好了！！

想到马上就做，又是一个通宵的跟电子元件的玩乐，老婆都有意见了，哈哈

做完我很自豪地想——我真是天才，哈哈

为什么利用原驱动电路的锯齿波信号，不用附加任何外加的东西，过往那么多前辈就硬是没想到呢..........?非得要另外加锯齿波电路..........真不嫌麻烦！

按我的思路，所有原来附加的东西统统去掉，就留下取景器原本的电路板，改行频震荡电阻/电容为可调电阻/电容，作为水平档位选择，取出行频信号驱动场偏转，哈哈，再次成功了！！

而且这次波形漂亮多了，这才叫方波嘛！！







三角波，哈哈，很准确！！



正弦波




由简单到复杂再到简单，兜了一个大圈子，几天下来，以前完全不懂的电视机显示系统原理，示波器原理，统统有了进步，哈哈，现在恐怕设计个电视机也没什么问题了，不过我这知识的领会，似乎落伍了五十年，哈哈

一步步弄，还没有最后完成呢，后面要想想怎么在废物板上，尽量利用其现有电路解决带宽的问题了， 哈哈，又是一个挑战哦！

老黑子

玩乐贴续集：废物利用DIY的超级微型示波器，哈哈


有朋友在看完第一期的制作后提到频率、电压定值的问题，呵呵，定值倒是不难，拿参考仪器测量一下场频电位器在各个位置场频的频率，然后在电位器上做个水平档位刻度即可，呵呵。场频电位器拧到哪个位置波形稳定了，就说明输入的信号对应的就是那个刻度的频率或者其倍频，屏幕上也可以用透明蒙板做个简单的刻度，或者干脆就看波形宽度来大致知道是几倍频。电压做刻度幅值就更简单了，就象家里的音响音量电位器一样的弄法，呵呵

看下面的图，呵呵，小东西场频电位器拧到1.5KHz左右位置（实际测量其输出场频为1.44KHz），然后输入信号测量一个1.44KHz三角波信号，显示的是下面的图形，在屏幕范围内显示一个三角波，这与理论计算的结果就是完全符合的，呵呵





好，将输入信号频率提升10倍，加到14.4K Hz，呵呵，小DIY机在同样的水平距离上，显示十个三角波，结合电位器1.5KZ的大致位置，很直观地显示现在的频率就是15KHz左右（14.4K Hz）了对不对，呵呵



参考数字机用100us（即1KHz）水平挡，也接在同一个信号上，1.44K显示大概1.5个三角波，一样符合理论计算结果




14.44K Hz，显同等水平距离示15个三角波，呵呵








这个小玩具在我而言难解决的问题是带宽，正如楼上有兄弟说到——这种显象管偏转线圈是感性负载，想驱动这种负载工作在高频段，驱动电路不是简单的事情啊，想上2M而不严重失真都已经是个费力气的事情了，呵呵

我本来的狂妄目标是挑战20M，达到实用商业机的最低标准，哈哈 ，但是显象管偏转线圈这个拦路虎摆在那里，经过与一些专业人士的探讨，感觉还是不能太较真，哈哈，专业做示波器开发的都说象我这样的材料，弄到1M的地步已经很不容易了，哈哈，小玩具也就是弄来好玩一下，圆一下小时候一直梦想装个示波器而苦于没钱买材料的愿望。真要说用，现在的商品机都很便宜了，模拟的进口百兆机都是三五百的价格，还自己装干什么，呵呵，装这个纯粹就是玩玩，让自己对示波器的了解不止停留在使用上，呵呵。

老黑子

通过装这么个小示波器，对放大器的失真，对电阻电容三极管等元件的失真有了感性的认识。

老实说玩HiFi玩了得有二十年了吧，也曾经对很多摩机的鬼话半信半疑过，古时候玩HIFI时不是有很多换换电容声音就大变的高论嘛，我曾经还相信过，还真的买了好多电容来摩机，一点效果都没有，现在想来——高，太高了！

谁要是能通过换换电容的方法，让一个音频放大器可以工作在10M这么个简单的对大部分仪器而言根本不成门槛的频率，而特性曲线不衰减——那才叫高

实际上很多东西靠的是设计思想的改变、电路的改变而实现，却不是靠换几颗电容！pioneer很多机器都用漂亮的ELNA电容，但是又有哪台声音特别好听了？而很多公认好听的名机，你打开看看，它哪里有用那些金闪闪的发烧电容？电路的区别才是本质的区别！甚至有机器用同样的芯片，但是芯片使用方法不同，声音也有巨大的差别。

就象这个小示波器的设计，我可以把它带宽做上去，用FPGA，用高速D/A，总之只要允许我使用数字电路，那都是非常简单的方法。但是如果要我用模拟电路方式把频率做到10M甚至100M.........您饶了我吧[s:127]

木鱼GG

楼主是武汉的么？

老黑子

原帖由 木鱼GG 于 2010-10-25 12:33 发表
楼主是武汉的么？

在武汉待过四年，把了个妹

可惜该妹现在是我孩子他妈，皇太后般尊贵地说...........

木鱼GG

。。。。。。。。。。。。。。

zl-zhy

厉害啊，佩服的不行了[s:20]

andyeagals

[s:20]

老黑子

因为最近迷玩老机，所以手头老机还是很多的，哈哈，没事了就经常拆拆来玩

今天又没事情做，又碰巧前段时间买了超声波清洗机一直没用过，于是拆几台便宜机器拿光头来超超看会发生什么事情，呵呵

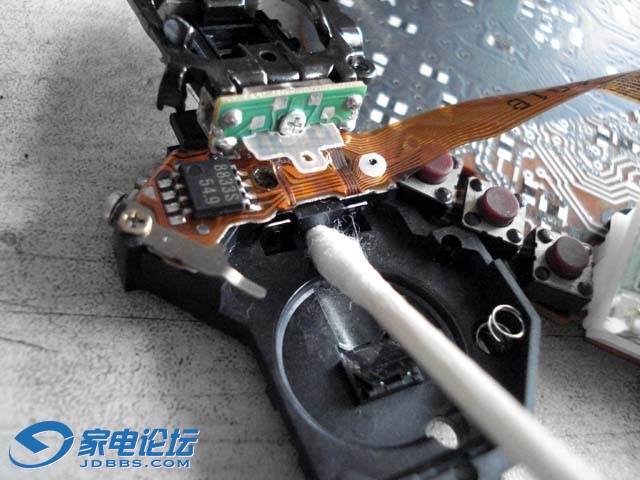

事实证明光路上的油迹，超声波作用是不大的，超之前看着物镜背面一层雾，加洗涤剂超完了照样还是一层雾，还是要拆开来擦拭

一百块买了个废物！





拆到第三台垃圾机器，忽然看到那个光头怎么那么面熟——使劲想了想，哈哈，好象跟以前丢在角落等光头的一台teac XP6光头一样。

xp6之前几个月还不懂CD原理的时候修过一下，当时示波器什么的也还没有买，xp6电路一开始激光都不点亮，换电容，查信号通路，在当时对CD机还不了解的情况下，修修就进入了死胡同，虽然感觉已经象光头的问题，但是怎么判断是光头的问题都不知道..........

正好那机器成色又非常旧，于是就丢一边去了，还拆了好多芯片给其他机器用，哈哈，现在轮到它复活了！





光头装上，测试下全部OK了啊，哈哈，原来电路问题真的早就排除完了，真的只剩下光头问题了。

外壳不是生锈得象狗屎一样嘛，给它重新打磨喷漆，哈哈





喷过上盖，看起来也还不错嘛，对吧，哈哈











复活啦！又可以由角落转移到玻璃柜子里面去躺着了！

-李鬼-

[s:16]

老黑子

有朋友惊讶说喷漆这个事情，哈哈，咱玩模型若干年的，喷漆这种小CASE，显摆个以前无聊拿机器翻新的照片，哈哈

不过做翻新这种事情，不是无聊打发时间，是不会做的，哈哈，我一般是在心情不好的时候做这个，调节心情，一仔细弄下去就什么都忘记了

可能很多人会很惊讶了，不过我这在玩模型的还是属于小儿科，真正讲究的高手还会花时间去描字、修边、调漆，翻新一个东西比买个新的贵多了！甚至比买十个都贵多了，呵呵
