同城LOWTHER全频玩家家访！（求取全频发烧“真经”）

huntinwu

原帖由 henry余 于 2010-7-2 11:47 发表


我觉得是可以的！


可能有两个原则吧：

网需要拉得很松，以利游离电子运动
网的体积要很大，因为不是漆包线的绝缘，每股外面包围的空气电场有效面积少了。

（猜测的注意点：因为不是圈圈汇成一点，有 ...

我有漆包线的屏蔽网，还有多余的铜线耳，还有一个坏了的变压器，真是一个令人期待的尝试啊。对线径应该没有太大的要求吧

[ 本帖最后由 huntinwu 于 2010-7-2 15:18 编辑 ]

henry余

交易区新帖推荐

原帖由 huntinwu 于 2010-7-2 14:42 发表


我有漆包线的屏蔽网，还有多余的铜线耳，还有一个坏了的变压器，真是一个令人期待的尝试啊。对线径应该没有太大的要求吧

线径我使用0.1mm，但是老Bud用0.2

所以中庸兄看见我用了两个，因为心里觉得比老Bud的少/小了。。。。。嘻嘻。。。。

henry余

原帖由 三皈依 于 2010-7-2 12:43 发表
谢过老余！您说的————————————————————[s:20]

我觉得（估计）2瓦的功率有可能足够，只是出来的低频回馈到号口把出来的低频抵消了，可以尝试：

一般要把音箱放在墙角.......

再者，要 ...

[s:18][s:18][s:101][s:101][s:101]我认为你说的情况是对的：房间的驻波/反射波回馈到号口，好口收集---放大---回馈到lowther振膜----振膜同时有新的信号震动------两者相加。。。。。。。。


我想到的解决办法有两个，一难一易，

易的难看：
在号口做个通道---与号口一样大小的通道，只有一个方向的声波能进入号口，正如我右边箱体前面那块板。（左边也做不成，没路走，太神经病）
但是很难看......。

难得方法就是把房间的音效弄好----这个弄好只是一个概念，按照查雪琴教授的概念，是没有最好只有相对的好。。。。

前路漫漫......



(真的，我家里面的两米 x 1.5米吊柜与天花后墙上的吸音棉真的劳苦功高！！！总体积达到2.5立方米！！------把左右侧墙布帘后面的乱七八糟的的吸音、开口衣箱算进去总共估计超过5立方的吸音体积！）

henry余

原帖由 换大米的 于 2010-7-2 12:26 发表

嗯，余老师果然是行家！[s:20]
牛的对称性要求很高，但俺更感兴趣的是反馈方式，这种方式虽不是什么绝对尖端，但是的确比较特殊，商品机的实际应用也相对不是很常见，俺以前在老毛子、英国佬的DIY上见过。看来西 ...

我这个是假老师:funk::funk:，是每事问，咳咳..........


不懂得计算，只是推理：
按理除开这个反馈，每一级都是独立直流电路，更是A类放大（不是上管放大上半波、下管放大下半波），无须有平衡电位器（咳咳，这个估计对否？）这一级的两个阴极也没有电容旁路。

那么第一级阴极下地的1K电位器（10号）与第二级阴极的电位器（19号）（看不清是多少K）就是调整这个“直流反馈”的稳定度的（是麽？）

但是想不通，底下的线路说明：10号电位器用1KHz、19号用40Hz测试，为什么用不同的测试频率？为什么要用信号测试，而不是只需要调直流电压？[s:8][s:8][s:8][s:18][s:18]


如果上面是错的，两个电位器是调整两边通道的增益，那......岂不是换管要调整？又为什么要用不同频率来测试？

[s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31][s:31]


没有答案。。。。。。太深奥了...................投降！
[s:143][s:143][s:143][s:143]

无名dhg

这个放大器可以看成是上下两个完全独立的单端放大器，只不过两端工作时正好反相。
由于反馈端在变压器前，就如余老师所说的可减小延时等，但对于两端的平衡就提出了更高要求，因为这电路不能纠正上下两端的增益不平衡，对调试提出更高要求，所以这线路并不很适合业余制作。
10，19号电位器就是调平衡所用，由于19号电位器有50uF电容旁路，故对1kHz信号不敏感，调试时应该先调10号，用失真仪将1kHz输出失真调到最小，然后用40Hz信号，调19号，将失真调到最小

[ 本帖最后由 无名dhg 于 2010-7-2 17:38 编辑 ]

kjw

交易区新帖推荐

再顶好帖:victory: :victory:

henry余

原帖由 无名dhg 于 2010-7-2 17:18 发表
这个放大器可以看成是上下两个完全独立的单端放大器，只不过两端工作时正好反相。
由于反馈端在变压器前，就如余老师所说的可减小延时等，但对于两端的平衡就提出了更高要求，因为这电路不能纠正上下两端的增益不平 ...

谢谢dhg兄解释，非常专业。[s:97][s:97][s:97][s:54][s:54][s:54][s:54]

换大米的

原帖由 无名dhg 于 2010-7-2 17:18 发表
这个放大器可以看成是上下两个完全独立的单端放大器，只不过两端工作时正好反相。
由于反馈端在变压器前，就如余老师所说的可减小延时等，但对于两端的平衡就提出了更高要求，因为这电路不能纠正上下两端的增益不平 ...

嗯!无名兄的思路跟俺大致相近。
现在用手机上网,看图不大方便,晚点回去再好好研究、研究,好玩!嘿嘿!

雨中的提琴

原帖由 henry余 于 2010-7-2 16:34 发表


我这个是假老师:funk::funk:，是每事问，咳咳..........


不懂得计算，只是推理：
按理除开这个反馈，每一级都是独立直流电路，更是A类放大（不是上管放大上半波、下管放大下半波），无须有平衡电位器（咳咳 ...

       余兄谦虚了！假老师能假的折腾到兄的这个境界，本人还未见到第二人，可谓叹为观止！:victory: :victory: :victory: :victory: :victory: :victory:
      三皈依兄弟的这个家访帖，本人是当事人之一，但还是仔细读了数遍，每次都有新的领悟，学习了！！！[s:97] [s:97] [s:97]

henry余

原帖由 henry余 于 2010-7-2 15:52 发表




[s:18][s:18][s:101][s:101][s:101]我认为你说的情况是对的：房间的驻波/反射波回馈到号口，好口收集---放大---回馈到lowther振膜----振膜同时有新的信号震动------两者相加。。。。。。。。


我想到的解 ...

三皈依兄，我刚刚从头想了一遍，先从箱体说起：

背负号角分2个部分发声
1。直射声，直接从振膜射向皇帝位，负责中高部分，这个处理已经有很多，先不说

2。号角口：这个负责低频。理论上中高频不能从这里出来，否则便成两个（有方向的中高频）发声点，再不是单点声源了。但低频无方向，这里出来不影响结像，没有问题。

所有背负号角都必须在号筒里面放吸音棉-----把中高频滤走，才能达到单点声源。

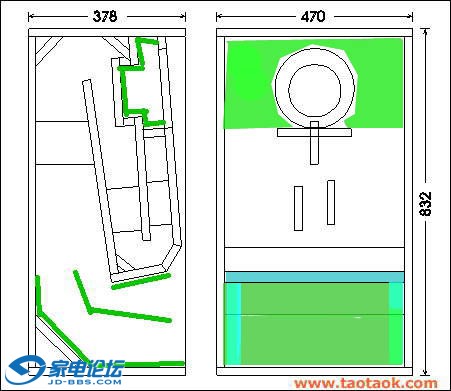

你的箱体应该是附图这种（忘记是什么名字，咳咳.....[s:18][s:18] ）

图中绿色部分必须有相当分量的吸音棉，在你的情况，建议最好用专业一点的，最少也得用羊毛。如果没有，中低频（100周到300周，就是男低音大部分的声线----男低音炮）就一定是乱，因为是两个声源----一个直射，一个延迟0.01秒在号口出来......

两个声源先后发声，不乱也会影响结像的轮廓，严重呀......!

我不知道你的箱体有否这样做，是否够彻底？

(我说一下我的做法，请参考：
我在单元背后的地方都放了玻璃棉————非常危险、致癌的物料，不建议你做但用专业的吸音棉—— 把所有中高频吸收净尽的同时，把这个压缩腔---又叫耦合腔Coupling Chamber --- 的有效体积变大，就是把腔体的共振频率降低，低频更往下潜。

然后，在你见到红布的里面也放了棉布---因为这个棉布是旧毛巾，很脏洗不净[s:89][s:89]，所以用红布盖住以免难看[s:42][s:42][s:42]。

而且，你看见图中开口中部有悬空的绿线像舌头架在空中，也是用旧毛巾用横木条架起，令它两面吸音，保证不会有中高频泄漏出来。

左右两侧的侧板朝里面的部分，最好也做.......。



老大请你看着办喇......）

做好了这个，倒灌进去的声音也在进去的过程中灭掉。

再看看是否需要房间做音效处理（当然要的，只是在什么地方妥协而已）

henry余

原帖由 无名dhg 于 2010-7-2 17:18 发表
这个放大器可以看成是上下两个完全独立的单端放大器，只不过两端工作时正好反相。
由于反馈端在变压器前，就如余老师所说的可减小延时等，但对于两端的平衡就提出了更高要求，因为这电路不能纠正上下两端的增益不平 ...

哇塞！我又再想了一遍，不能不赞叹！！！

就是说，即使用同一组牛芯片做两个绕组令两边信号通道增益较为相同，也不能为西门子的工程师满意，还要做最后两个调整的功夫......


这才叫高超、才叫完美！！

[s:20][s:20][s:20]


[s:143][s:143][s:143][s:143][s:143][s:143][s:143][s:143][s:143]




不能不服------再一次投降！！！

henry余

原帖由 雨中的提琴 于 2010-7-2 23:06 发表



       余兄谦虚了！假老师能假的折腾到兄的这个境界，本人还未见到第二人，可谓叹为观止！:victory: :victory: :victory: :victory: :victory: :victory:
      三皈依兄弟的这个家访帖，本人是当事人之一， ...

[s:66][s:66][s:66][s:18][s:18][s:89][s:89][s:89]:loveliness:[s:8]:loveliness:[s:8]:loveliness:

共饮一杯，谢谢！！！

henry余

原帖由 换大米的 于 2010-7-2 17:57 发表

嗯!无名兄的思路跟俺大致相近。
现在用手机上网,看图不大方便,晚点回去再好好研究、研究,好玩!嘿嘿!

咳咳。。。。请快说，耐不住了。。。。。

上海555

原帖由 雨中的提琴 于 2010-7-2 10:44 发表




    兄弟好！此次在上海时间比较短。七月份可能还要去玩，届时一定与兄联系！！！[s:21] [s:21] [s:21] [s:21] [s:21] [s:21]

欢迎 欢迎

上海555

原帖由 悠然人生 于 2010-7-2 12:49 发表
您可得带上学生我哈....

一齐玩
