王者归来--日立RAS-35CVX 上墙，使用报告--当今世界，我们喜欢他了。

anolen · 发表于 2010-5-26 16:00

原帖由 jijibaby 于 2010-5-26 15:58 发表
石头兄是搞板子的就觉得CVX好

我觉得板子好不代表空调就好。。。。

整体来说CVX还是性价比很高的，至于是不是神机，这个我建议不要过于托大了，当年的神机LGC也不是个个都顶用不是？

来自海角 · 发表于 2010-5-26 16:04

ANOLEN 挺理智。
春秋兄去哪里了，这机器没有春秋，小鹤，船长的参与，缺点什么。被迫好像也在看热闹。

jijibaby · 发表于 2010-5-26 16:08

日立的BVX板子就很强了

据机器猫反映 BVX还不如BVY

rockstone · 发表于 2010-5-26 16:11

设计：
由于没有原理图，很多地方只是石头猜测。
整板设计非常老到，巧妙，一看就是老手所为。

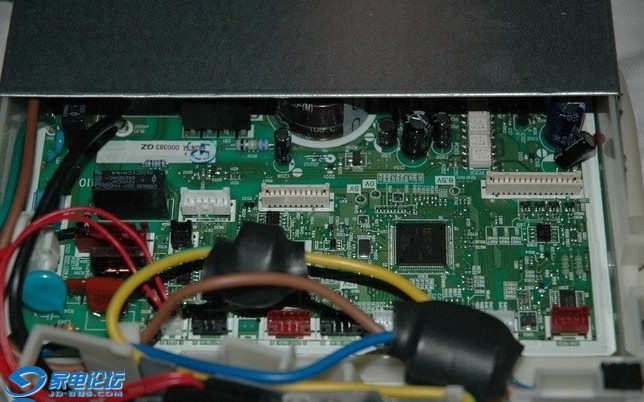

CN23，内机电源输入插头及复用外机通讯插头。下部为完整的AC-DC开关电源。
左边有DC-DC降压电路，最后输出5V，8.5V，12V给控制回路用。
CN2为室内机风扇插头，电源从全桥整流滤波后获得。
右上角是通讯调制解调电路。
其余为内机CPU，小马达驱动电路，显示驱动电路，传感器AD（温度）输入插头，蜂鸣器，程序烧写插头等。
左边空的未装元器件，作用未知，猜测为日本本土机的湿度控制电路。

我是不是讲的太专业，还有人要听吗。没人听就不讲下去了。

[ 本帖最后由 rockstone 于 2010-7-27 16:03 编辑 ]

rockstone · 发表于 2010-5-26 16:14

原帖由 anolen 于 2010-5-26 16:00 发表

整体来说CVX还是性价比很高的，至于是不是神机，这个我建议不要过于托大了，当年的神机LGC也不是个个都顶用不是？

我也觉得必须经过一年才能给全面评价。
现在他没有30ZD的英英声，我就满意了。我将风开到最小，晚上将耳朵贴到管子上都没听见。

XHP · 发表于 2010-5-26 16:16

等待冬天制热的完美测评，才能够说明问题[s:97]

来自海角 · 发表于 2010-5-26 16:21

深入浅出，最好有图片说明。
J斑还没动静，在等你的图啊

ttyy1234 · 发表于 2010-5-26 16:21

造神运动风暴，据说中国神灵最多的是福建，有几万个，论坛也要多造几个

rockstone · 发表于 2010-5-26 16:22

原帖由 白蓝翎马甲 于 2010-5-26 16:14 发表
继续，在听

好的，为你再写下去：
整板上居然没有一个散热器，让我很惊讶，连常规的发热大户，3垦的高压PWM MOSFET芯片都没加散热器。桥堆没有加，DC-DC没有加，说明电源部分的功耗很小，效率很高，发热很小。说明HITACHI这是新一代的电源设计，待机功耗都会非常小。使用了新一代的变压器和开关元件，抑或新的开关电源架构，或者器件很牛，耐得住一定温升考验。总之，这是猜测，判断，详细测试将是非常专业的过程，不讲了。

[ 本帖最后由 rockstone 于 2010-7-27 16:07 编辑 ]

jijibaby · 发表于 2010-5-26 16:22

石头兄说来说去还是板子

xixia · 发表于 2010-5-26 16:24

原帖由 rockstone 于 2010-5-26 16:22 发表

好的，为你再写下去：
整板上居然没有一个散热器，让我很惊讶，连常规的发热大户，3垦的高压PWM MOSFET芯片都没加散热器。桥堆没有加，DC-DC没有加，说明电源部分的功耗很小，效率很高，发热很小。说明HITACHI这 ...

请继续........

jijibaby · 发表于 2010-5-26 16:26

石头买的不是空调是板子

石头兄还在陶醉着。。。

把我们当作他手下的设计师

mkw521 · 发表于 2010-5-26 16:30

我想问一下
这机子制冷时功率多少啊？假设室温28度，制冷温度为24度。。
还有15平米的空间大约需要多久能够达到温度
最低150W功率是指达到制冷温度后的功率吗？
如果是这样那就太棒了。。。开一晚上也没事

rockstone · 发表于 2010-5-26 16:33

原帖由 xixia 于 2010-5-26 16:24 发表

请继续........

好的，为你再讲一段，每个ID，只要有一个人听，我就讲一段。空调，我只懂板子上的那点事情,JJ不要难为我。
整板装在密封的电器箱内，高度有限制，最高的就是BUCK电容。好像没有PFC电路。也许，外机有。
整版没有像外机那样做涂覆处理，室内环境不比室外。无铅焊接。

[ 本帖最后由 rockstone 于 2010-7-27 16:08 编辑 ]

rockstone · 发表于 2010-5-26 16:51

只有做过的人才有发言权，就像这个机器，只有买过的人才最能体会。

开关电源，看简单，导线不密集，但是，不懂电源的人根本不敢设计电源，你让一个设计数字电路板的人去梢带掉这块板上的电源部分，必定以失败告终。电源PCB设计，由于是模拟电路，高压，大电流，高温，EMC，EMI，安规，设计者要懂的东西很多，特别是复杂电源更是如此。电源需要设计者处理好每一根走线，每一个回路。每一个距离，每一个位置，稍有不慎，就失败。看到电源部分电路板上开那么多槽派啥用途的吗？
有人在看吗？有人愿意继续再听下去吗？

[ 本帖最后由 rockstone 于 2010-7-27 16:09 编辑 ]
