王者归来--日立RAS-35CVX 上墙，使用报告--当今世界，我们喜欢他了。

rockstone

图片等设精后上传。
俺先开讲了。
石头冒了日立拒保的风险，根据视频拆机教程的指导，才拍到这些照片的。
要个精不算无聊要求吧。
本想搞外机PCB图片，特别是焊接面图片的，但现在太危险了。
这也算不了日立的技术机密，片子是我自己拍的，不怕给兄弟找麻烦。我敢保证，现在30，大金，富士通，松下。。。。。。每个公司的研发部内，都躺了35CVX，就像当年我在SHHA研发部内看到的大金，松下样机一样。

[ 本帖最后由 rockstone 于 2010-7-27 15:50 编辑 ]

rockstone

N年前，石头曾是某著名电子设计论坛的版主，很多年轻工程师应此受益。这次拆机，我希望现在的年轻人们依然受益非浅。

[ 本帖最后由 rockstone 于 2010-7-27 15:52 编辑 ]

被迫生活

手淫强身。。。。多射无妨。。。。。俺早说过了。

212楼的anolen咋这么不和谐呢，现在大家都在崇拜新偶像。。。。

rockstone

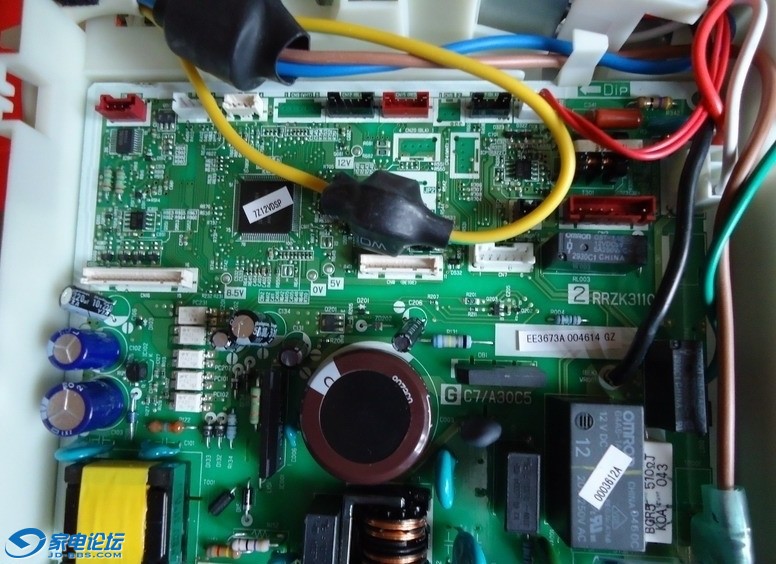

关于这块板，想从以下几方面来分析：
1．        用料。
2．        设计。
3．        工艺。
4．        综合评价。

未完待续，等J版来设精。

[ 本帖最后由 rockstone 于 2010-7-27 15:53 编辑 ]

长风浪

原帖由 rockstone 于 2010-5-26 14:24 发表
图片等设精后上传。
俺先开讲了。
石头冒了日立拒保的风险，根据视频拆机教程的指导，才拍到这些照片的。
要搁精不算无聊要求吧。
本想搞外机PCB图片，特别是焊接面图片的，但现在太危险了。
这也算不了日立的技 ...

楼主雄起，顶！

yyy9

原帖由 rockstone 于 2010-5-26 11:08 发表


奥，知道了。

你不流氓，那就是我人品有问题[s:97] ，
你说J版
咋还不来设精啊。他不设精，我不讲课！

  最低功率测试、进出风口温差数据上全，再加上专业的讲解，肯定有人抢着“射精”！

yyy9

原帖由 rockstone 于 2010-5-25 21:53 发表

今天一早，我就召集手下的设计师们，告诉他们我在35CVX外机电路板上2次印刷阻焊油墨的新发现。在某些场合，我们也可以用这招了。只是，今天忘记问板厂有没有类似特性的油墨。

  石头买这个机器更赚了！
  希望能设计出更好的东西...

rockstone

用料：
不多说了，你别指望日系用别系料。当然，至少在消费电子领域，日系是最好的料，价钱也最贵啦。一分价钱一分货。
让我罗列一下这些真正的幕后世界名牌吧：
CPU：日立
开关电源高压PWM芯片：三垦。
开关电源变压器：TDK
电解电容：几乎全部105度 NIPPON CHEMICON，RUBYCON
光隔：TOSHIBA
接插件：JST
X电容：OKAYA
Y电容：MURATA
桥堆：新电元
电阻：KOA

[ 本帖最后由 rockstone 于 2010-7-27 15:55 编辑 ]

rockstone

这些公司，正是变频区别于定速的关键所在，正是在些公司，让ZF很头痛，不敢补贴变频，一补，钱全部进了这些日系的口袋里。你想造好空调，就得用这些公司的东西。
当然，上面的这张清单内，还少了另1家著名的公司：
三菱电机和东芝。这2家的电力电子器件，是变频器的关键电子部件，IGBT或IPM的首选。其中，30更是这方面的王者。

来自海角

CPU：日立
开关电源高压PWM芯片：三垦。
变压器：TDK
电解电容：几乎全部105度 NIPPON CHEMICON，RUBYCON
光隔：TOSHIBA
接插件：JST
X电容：OKAYA
Y电容：MURATA
桥堆：新电元
电阻：KOA_________
这就是我说的国产家电的土壤，如果有这些土壤，国产家电还能大大的提高。有人指望国内一家公司全部搞定，即便日系这么强，这不是也是很多公司各有所长搞的嘛。这里好多公司部是做家电的啊，估计都是专业在某些领域，并且分的很细。

rockstone

曾经看过一份TDK的开关电源变压器技术规格书，有20多页，详细到测试装置原理图，外形尺寸测试工装夹具图，焊接曲线。。。。。。对比国内的变压器厂商，通常最多2页：绕法及材料清单。前者，你想犯错都不容易，老实按规矩做，后者，你想犯啥错都很容易。

[ 本帖最后由 rockstone 于 2010-7-27 16:02 编辑 ]

张含韵.

太强了[s:8]

[ 本帖最后由 张含韵. 于 2010-5-28 21:00 编辑 ]

anolen

原帖由 被迫生活 于 2010-5-26 14:25 发表
手淫强身。。。。多射无妨。。。。。俺早说过了。

212楼的anolen咋这么不和谐呢，现在大家都在崇拜新偶像。。。。

现在论坛造神机太简单了，最大制热一上去，外加足够的噱头（蜗旋、不锈钢风道、扫灰、空清），一股脑倒一块就成了神机。

向前一彪

洗耳恭听石头的讲解
可惜我三房一厅的空调全搞好了[s:106]

anolen

原帖由 rockstone 于 2010-5-26 14:25 发表
关于这块板，想从以下几方面来分析：
1．        用料。
2．        设计。
3．        工艺。
4．        综合评价。

未完待续，等J版来设精。

PCB上的东西没什么值得吹嘘的，这东西走线注意再加上敢堆料波峰焊机没问题焊料好点就差不到哪去，吹成花了也只是一单片机，最重要的是固件程序。
