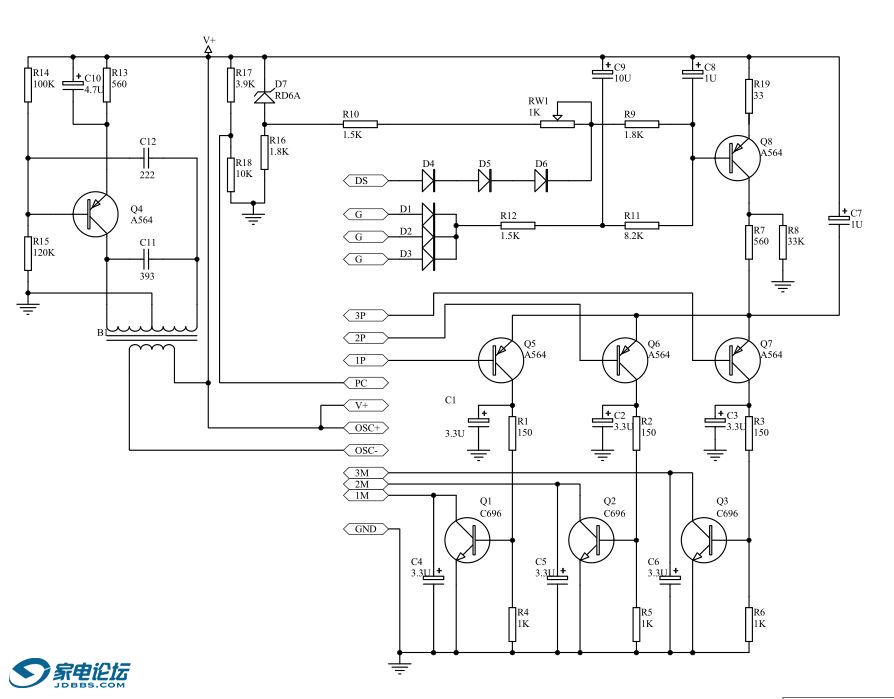

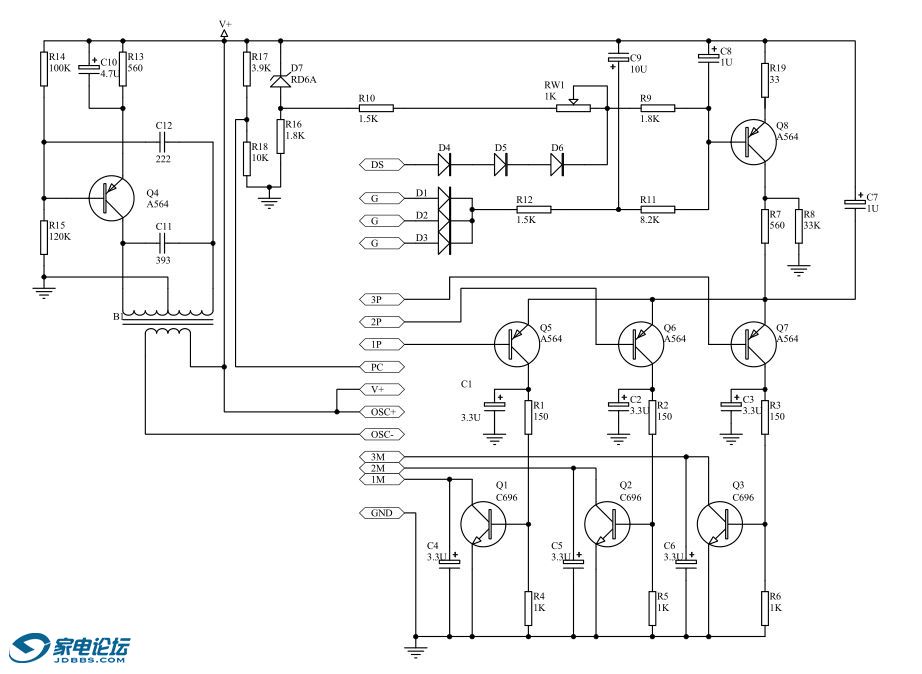

几种卡座无刷电机控制电路工作原理分析

david-ease

咝咝入扣 发表于 2025-11-21 17:00
真够复杂的。。。这电机一旦坏了就只能做摆件了

如果这电机坏了，可以在外面加一个马达拖动这个坏电机，这坏电机就只当做是主导轴大飞轮用。
现在想想，说不定这电机原本因为坏了，那个给它开窗的人才，就是这样想的，哈哈

咝咝入扣

交易区新帖推荐

david-ease 发表于 2025-11-21 17:25
如果这电机坏了，可以在外面加一个马达拖动这个坏电机，这坏电机就只当做是主导轴大飞轮用。
现在想想， ...

百分百肯定

david-ease

咝咝入扣 发表于 2025-11-21 17:03
那个传动轮是带动收带轮的靠轮用的吧？等同于狗仔721或931机芯上的结构

我感觉不太行，因为这个无刷电机太大了，半径就有5厘米多，把这个电机作为主导轴电机后，它基本上把机芯后面的空间塞满了，如用它来再拖动收带轮，感觉空间不够了。
可以看到275、276这些机器都是有专门的收带电机的。

coffee_bean

yanyuanwen 发表于 2025-11-21 13:18
第1页10楼，雅佳GX-F95直驱电机有个问题，麻烦大师们解惑。

是锁相环。VR2调节参考时钟的占空比，速度调不了。多数设计都免调整，但个别芯片的振荡电路将时钟占空比设计为可调，一般要调至50%左右或厂家的设计值。失调会使电荷泵失衡，影响锁相环性能，如锁定范围变窄，环路增益下降等。

yanyuanwen

coffee_bean 发表于 2025-11-21 20:11
是锁相环。VR2调节参考时钟的占空比，速度调不了。多数设计都免调整，但个别芯片的振荡电路将时钟占空比 ...

涨知识了，谢谢

david-ease

交易区新帖推荐

yanyuanwen 发表于 2025-11-10 12:17
雅佳 GX-F90,GX-F95无刷直驱电机控制电路：
两个机型电机驱动部分是相同的，工作原理也和别的电机相同，只 ...

F95电路图那个VR2不是调节电机相位的意思，底下那个capstan  motor phase的文字，不是针对VR2说的，是针对这部分的电路说的，说的是整块电路的功能。那个VR2，在断开锁相的情况下它可以调整电机转速，但一旦接上石英锁相的电路，它就不起作用了。你可以断开那个R35电阻试试看是不是这样。

yanyuanwen

david-ease 发表于 2025-11-22 10:52
F95电路图那个VR2不是调节电机相位的意思，底下那个capstan  motor phase的文字，不是针对VR2说的，是针 ...

是这样的，但是如果VR2偏离太多，接上锁相也锁不住，调整VR2可以调整锁相的捕捉范围。

顺顺顺

又进来学习

coffee_bean

yanyuanwen 发表于 2025-11-10 12:12
索尼 TC-K61无刷带驱电机
这个电机比较小，螺丝安装孔与普通电机相同的，可以使用普通有刷电机代换整个部 ...

说点不同看法
这个电机不是开环控制方式，否则外界条件变化速度没法稳住。反馈信号来自电枢绕组L1的反电动势，加到FG伺服芯片CX069的输入端（第3脚），经处理后从第6脚输出带有一些脉动的直流误差信号，转速高时电压低，转速低时电压高。该信号加到霍尔元件输入端调制霍尔的灵敏度。另一方面，电机旋转在霍尔上感应出正弦电压，这个霍尔输出电压是浮地差分信号，因此用IC1002差分放大后形成电机的换向驱动信号。由于该驱动电压与霍尔元件灵敏度成正比，相当于间接受到转速控制，因此形成了速度负反馈闭环。
Sony早期的无刷电机差不多都是这种工作模式。

JohnnyPig

david-ease 发表于 2025-11-11 16:40
B755并没有使用稳定的石英晶振，而是使用了陶瓷振子，却号称自己是QUARTZ DD，松下这次真的是挂羊头卖狗 ...

看来我买的松下的bx747，也是一样的挂羊头卖狗了吧？

david-ease

JohnnyPig 发表于 2025-12-19 17:35
看来我买的松下的bx747，也是一样的挂羊头卖狗了吧？

要看电路图或电路板实际照片才能确认的

yanyuanwen

JohnnyPig 发表于 2025-12-19 17:35
看来我买的松下的bx747，也是一样的挂羊头卖狗了吧？

和B765,755一样的电机
