雅佳9100ex标调的问题

hmjie

最近无聊淘了一台9100ex来玩，标调的时候碰到1个问题，

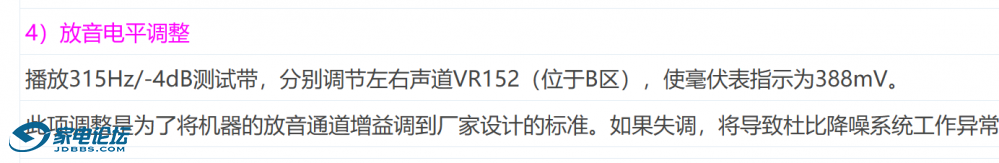

参考论坛帖子，测试带是315Hz/-4db，输出为388mv。
我的测试带tc120 是 315Hz/0db，那输出应该是多少？

gujiecmzx

交易区新帖推荐

606mv

coffee_bean

照搬388mV按理是有问题的，理由稍后说。正确的数据是：355~381mV，取中间值368mV（对应160nWb/m磁带）；或者555~595mV，取中间值575mV（对应250nWb/m磁带）。606mV是照搬维修手册数据换算的结果，也不是不行，高了0.5dB而已，播放原版杜比带时高频还亮一点，但录制杜比带用别的机器放高频就暗一点。

hmjie

机子回来的时候，我检查过应该是没有维修或动过的，线束，螺丝胶等也是原封，所以我只是打理了一下机芯调了一下方位角，然后播放tcc120 315hz 测带，用交流毫伏表和万用表一起检查，发现输出是570mv 左右，左右声道都基本一致，和楼上说的基本一致，所以我决定不动它了，跳过这个调整项目。
谢谢两位的回复。

yanyuanwen

4DB是1.5849,388mVx1.5849=615mV,校准表头的步骤是462mV指示到杜比标志，615mV刚好点亮0DB，388mV刚好点亮-4DB（就是0VU的位置）。
这里有计算方法：https://www.jdbbs.com/forum.php? ... page=1#pid168989479

coffee_bean

交易区新帖推荐

yanyuanwen 发表于 2025-2-10 09:48
4DB是1.5849,388mVx1.5849=615mV,校准表头的步骤是462mV指示到杜比标志，615mV刚好点亮0DB，388mV刚好点亮- ...

4dB只是近似值，实际相差约3.88dB。250/160=1.5625，388×1.5625=606，所以2楼的算法正确。然而有证据表明，同样是遵循日本电子工业协会EIAJ标准的0dB磁平带（也就是160nWb/m），AKAI自家的新老版本测试带存在定值不统一的问题，再加上他们混乱的文档编写，我高度怀疑手册中的388mV是编写手册的人套用了错误的版本得到的不准确数据。我以前对AKAI的卡座很着迷，先后打理过至少15台以上的9100/7100系列，凡是没有被调乱的原生态机器，在160nWb/m的标准测试带下，实测输出基本都在360～370mV之间，362mV的最多，没有一台超过380mV。楼主的这台机器又是一例证明。

yanyuanwen

coffee_bean 发表于 2025-2-10 10:34
4dB只是近似值，实际相差约3.88dB。250/160=1.5625，388×1.5625=606，所以2楼的算法正确。然而有证据表 ...

新磁头出厂的时候按照388mV调整的，使用这么多年了，磁头多少总有一点磨损、降低一点点到360、370不正常吗？实际调整的时候也是调整在一个区间范围内，测试带的磁平也是在一个范围内，模拟的东西在规定的误差范围内就行。

coffee_bean

yanyuanwen 发表于 2025-2-10 10:44
新磁头出厂的时候按照388mV调整的，使用这么多年了，磁头多少总有一点磨损、降低一点点到360、370不正常 ...

如果你仔细看下9100的电路，再结合杜比芯片的datasheet分析一下，就不会这样认为了。

liebdeckwm

可惜全网找不到9100的服务手册，现有的标调方法和数据都是根据雅佳75-95MKII的手册来的。。。

AKG63

请问,雅佳卡座中有杜比芯片，怎么没有用杜比参考带标调的？

AKG63

杜比HA12090NT芯片37脚播放杜比参考带为300mv？

coffee_bean

AKG63 发表于 2025-2-10 22:18
请问,雅佳卡座中有杜比芯片，怎么没有用杜比参考带标调的？

有啊，用杜比带就是芯片录音输出端300mV。测芯片引脚不太方便，可以测线路输出达到493mV，跟测芯片引脚是完全等效的。只不过杜比带很难买啊，而且价格也高到离谱，所以才会换算后用普通电平带测嘛。
对了，你提醒我了，用杜比电平带设置到芯片厂家要求的参考电平是绝对没有争议的方法。按照杜比电平带输出493mV，那换做160nWb/m DIN的带子，用杜比实验室提供的200nWb/m ANSI=218nWb/m DIN的换算式，输出端不就正好是362mV嘛，跟我实测的多数值362mV是完全吻合的，可不是388mV哦。

coffee_bean

liebdeckwm 发表于 2025-2-10 12:00
可惜全网找不到9100的服务手册，现有的标调方法和数据都是根据雅佳75-95MKII的手册来的。。。

二者的磁头放大电路不同，但其后的杜比芯片和芯片外围是完全一样的，参照95的调整数据没有任何问题。不过95MKII和95的电路有些区别，元件编号也不同，所以9100要参照95的调整指南。如果参考MKII的，就要在电路板上找到编号不同但功能等同的元件测试，不熟悉原理的有一定难度。

AKG63

coffee_bean

AKG63 发表于 2025-2-10 23:26

485mV是错的，明天我发个计算过程。
