打理一台SONY WM-D6，向青春致敬（多图）

shiming1965 · 发表于 2019-6-9 13:33

这次回家倒腾

xuejun · 发表于 2019-6-9 17:46

交易区新帖推荐

本帖最后由 xuejun 于 2019-6-10 01:13 编辑

请教楼主已个问题，我的一台D6C，原来都好，听着听着突然一个声道没声音了，但Lin out端还是立体声，这种情况一般问题出在哪一部分？谢谢！

99546988 · 发表于 2019-6-10 11:11

xuejun 发表于 2019-6-9 17:46
请教楼主已个问题，我的一台D6C，原来都好，听着听着突然一个声道没声音了，但Lin out端还是立体声，这种情 ...

首先，这是个小故障，不严重

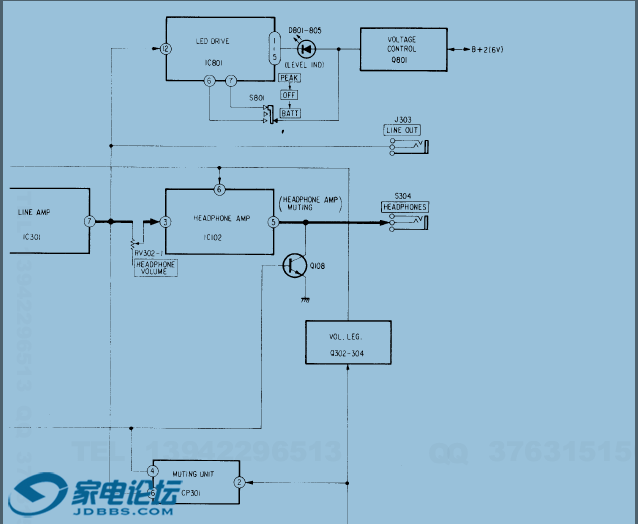

对照原理图来讲，
1、先找到RV302-1，就是音量调节电位器，长条型的，d6，d6c的电位器都在电路板的外端，用飞线连接的，你可以重点查一下这几根飞线。
2、检查一下耳机接口，经常插拔，焊接的地方容易松动。接口本身一般不会出问题，这个耳机接口，用料很足。
判断的方法是，把电位器的动臂R声道和L声道短接一下，耳机听两个声道是不是都听到。
希望对你有帮助。

xuejun · 发表于 2019-6-10 17:13

谢谢你的回复与提示。

99546988 · 发表于 2020-5-13 17:45

一位四川的朋友，发来一台机器，成色爆新。先后更换了主导轴胶圈，皮带。因用户要求，又更换了压带轮。并按手册对走带机构，带速进行了调整，检查了抖晃率。但是机主拿到手后，反映收带轮张力不足，又寄给我处理。

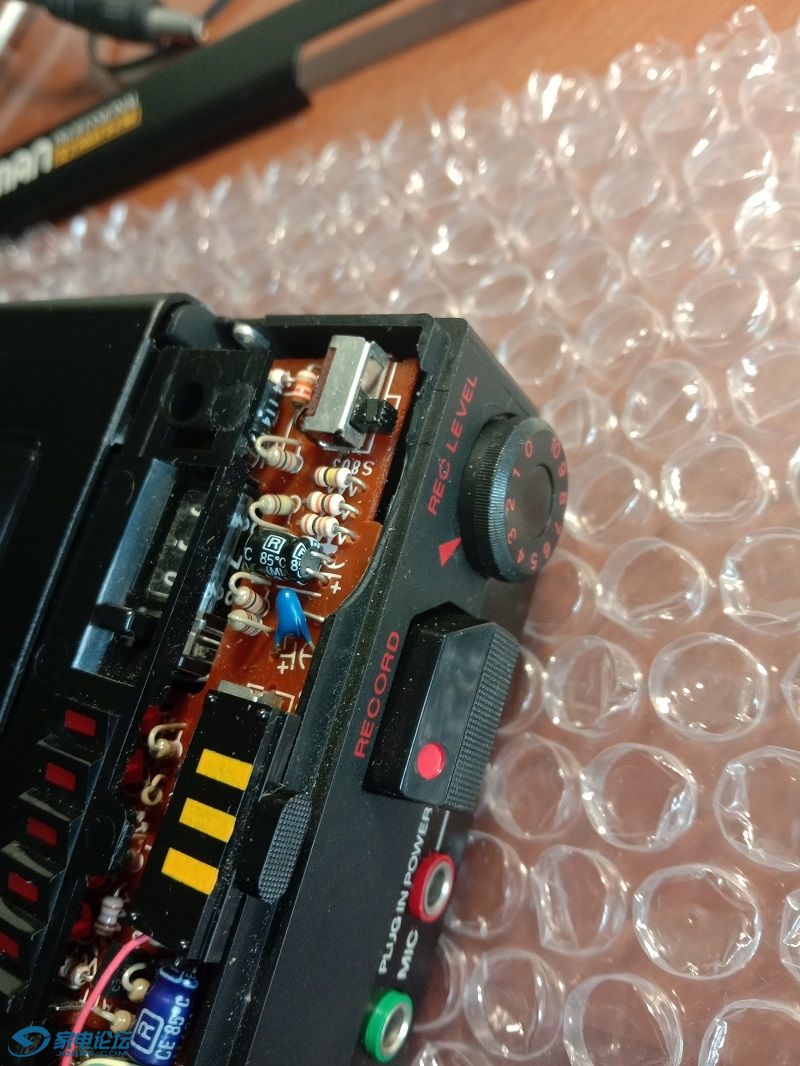

但是，拿到包裹，看到薄薄的包装，心里一阵紧张，坏了。果然，机器录音电位器附近掉下了几块小塑料片，赶紧发照片给机主。打开一看，由于录音电位器器在机器的角落处，比较突出，更容易被撞击损坏，d6c录音电位器损坏的几率还是比较高的，这台机器的录音电位器已经稍有形变，周边塑料边框断裂比较严重，只能祈祷电位器不要损坏。
1、将断裂的塑料片收集，用胶水进行固定，基本恢复塑料框原貌，外表上基本看不出来，磁带类型选择拨键断裂，只能用类似的塑料件，刻磨了一个拨键，这个没有技术含量，就是要花费一天的时间，疫情期间，有的是时间。

用金属条固定边框，做为拨键滑动的导轨

2、处理了飞轮胶圈，主要适当增加摩擦，这个比较简单。立刻，收带轮用手指轻按，不会变调。
这部分不上图

3、发货前检查一遍，检查录音功能点时候，问题出现了，果然，L-ch声道录音无声。放音的时候正常。检查录音电平电位器，发现在线检查，外出三脚全部断路，内侧正常，下面重点介绍修复这个电位器一波三折的过程。
反复询问各路高手。汇总起来
1、这个电位器没有现成的更换，咸鱼上有一高手会修，收费150。
2、电位器碳膜齐根断裂，所以量两端断路，量动片，与两端呈断路。
3、买一个同尺寸的电位器，将碳膜片更换。

4在一个下雨天，动手。

99546988 · 发表于 2020-5-13 19:23

交易区新帖推荐

本帖最后由 99546988 于 2020-5-13 19:33 编辑

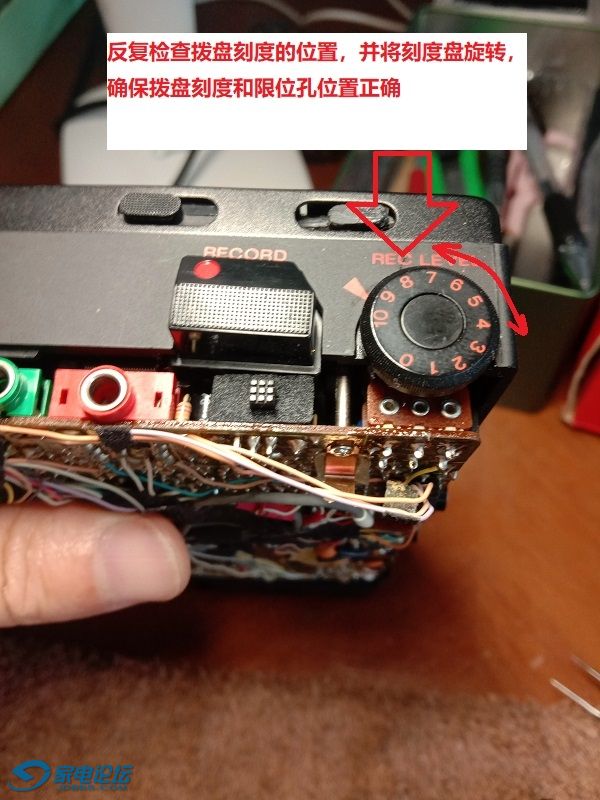

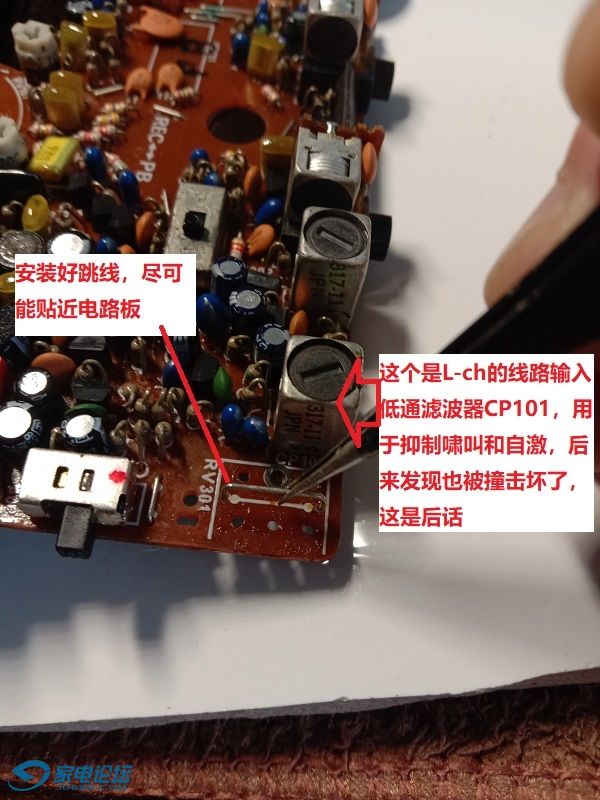

1、掀起电路板，发现电位器已经因撞击而往内部移动了一点。

2、拆下电位器

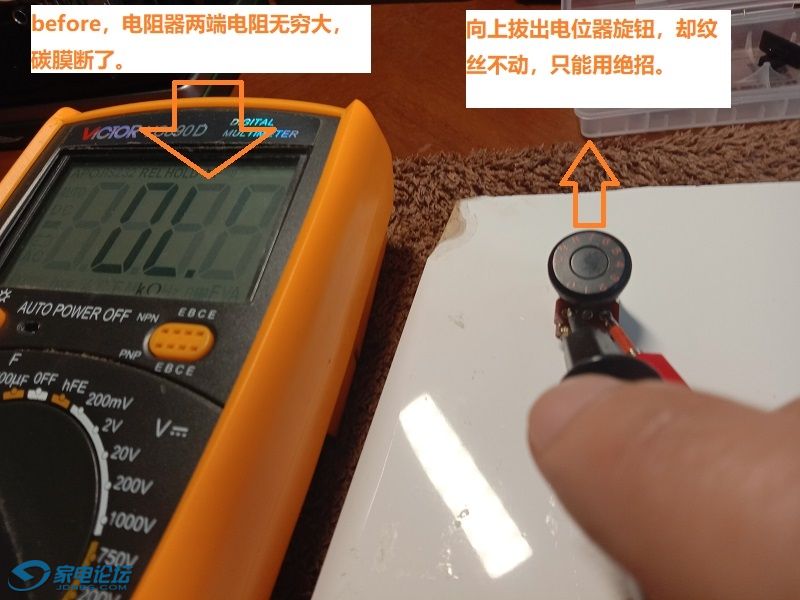

3、测量电位器，

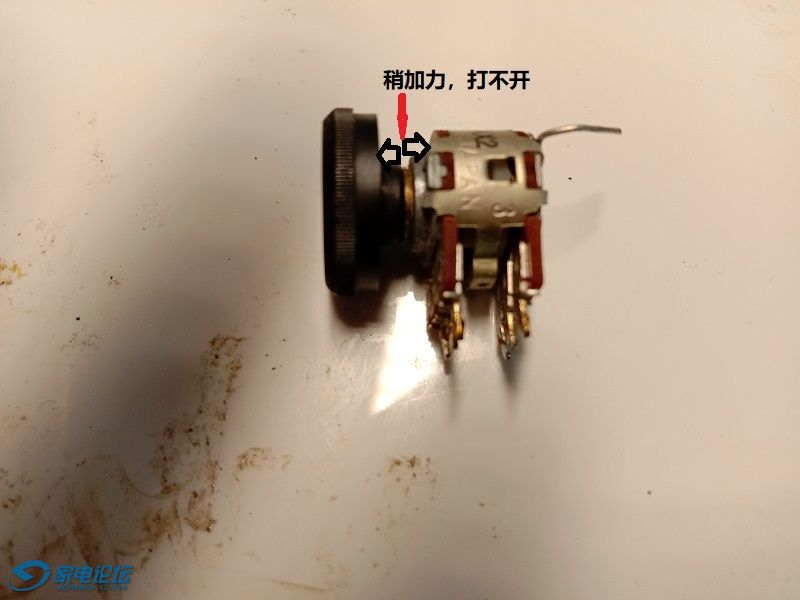

4、按计划拆下拨盘，可是。。。。。，纹丝不动。

5拆开电位器。

6后面碳膜附板也有裂痕了，先加固一下。

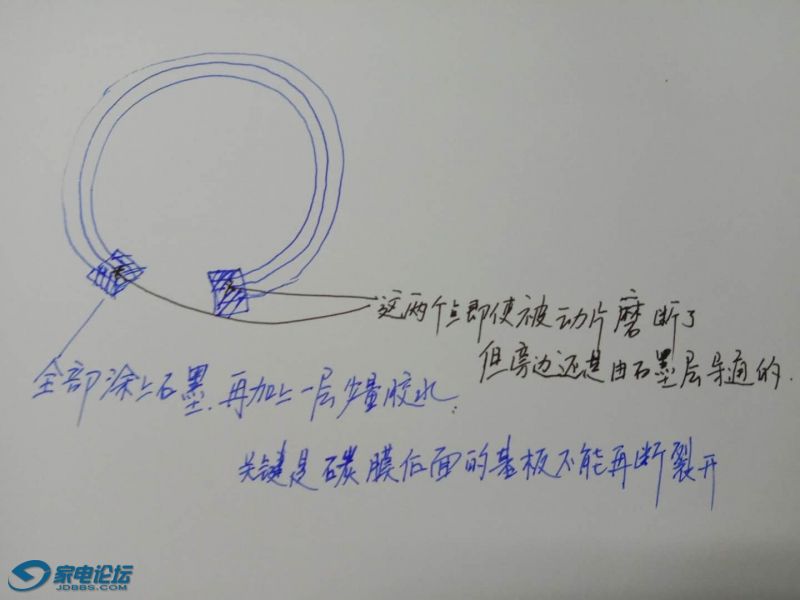

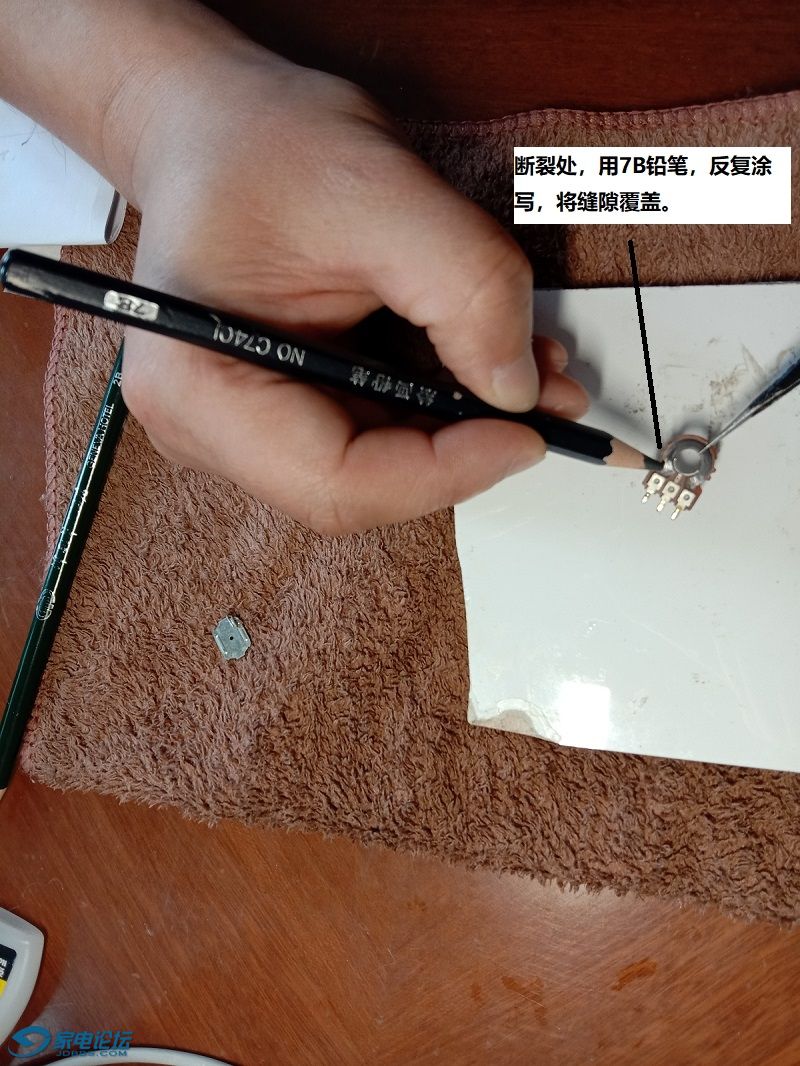

7最关键的部分，用铅笔石墨来修复断裂的碳膜。由于拨盘无法取下来，更换碳膜盘就不能实现，只能用铅笔石墨涂画的方法来修复，用铅笔在断裂处反复涂写，指导裂痕完全被覆盖，再用瞬间胶固定裂痕，注意胶水的用量，用老鼠尾巴滴管来控制。本创意来自于小时候看的《少年晶体管收音机》，这本书曾引领我奋发图强。
