打理一台SONY WM-D6，向青春致敬（多图）

99546988

haiyao1986 发表于 2018-9-11 09:13
恩，我也是，私个联系方式，交流交流

15651554509 微信同号

唐僧

交易区新帖推荐

99546988 发表于 2018-9-10 23:03
我还有一台三磁头随身抗神机，马兰士cp-430，三磁头的，打理的状态一流，

我考虑一下！

jiyongfeng

用的少的。基本上是极品状态。

99546988

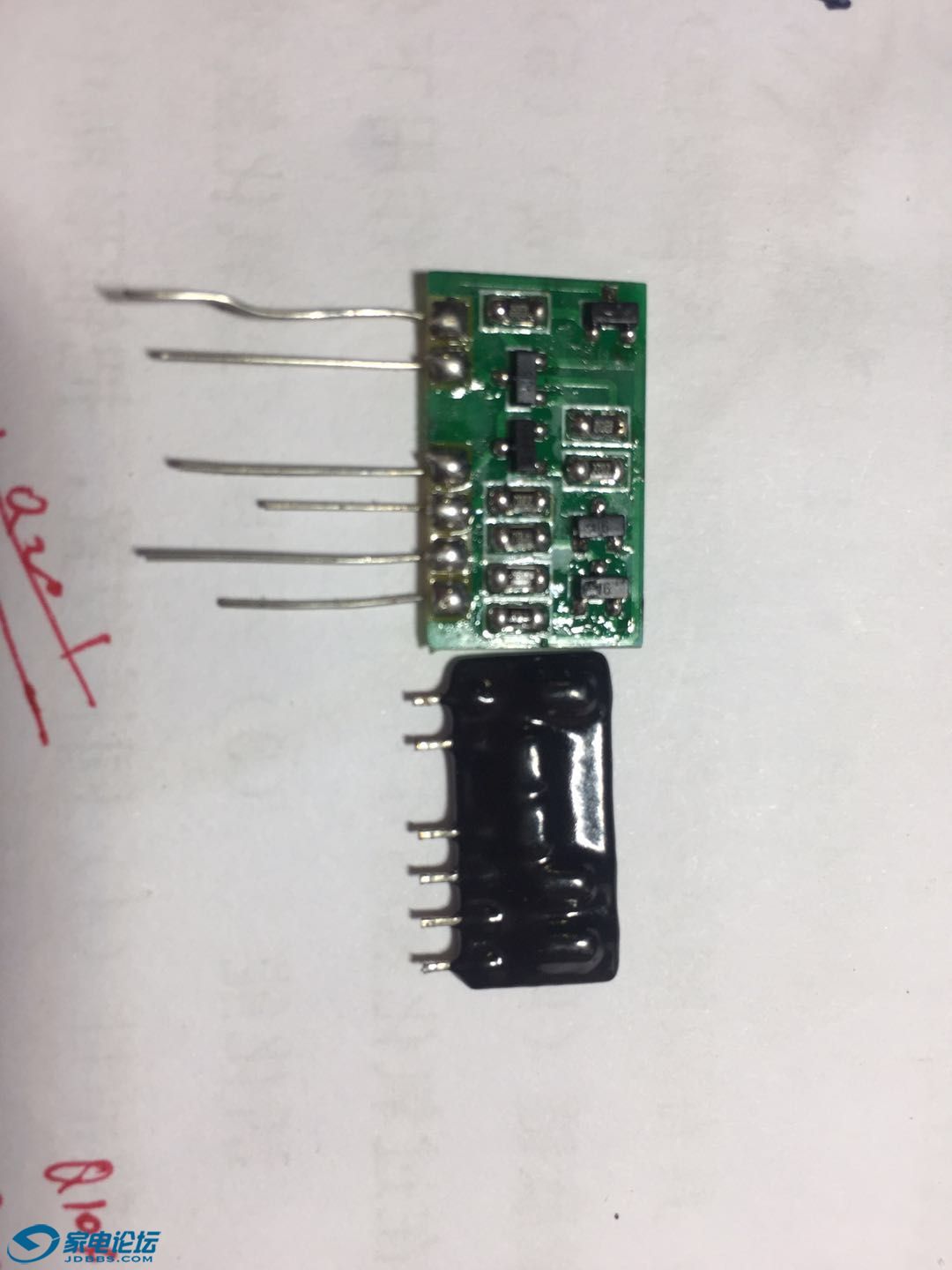

今天收到了降噪模块，不知道是那位高人研究出来的，网上就剩一块了。先上一张图：

原来的降噪模块在这个位置，上一张没有拆下来时的照片。

直接接上去，焊好，剪去多余的引脚。

好了。挂上耳机，欣赏音乐吧。

99546988

JONRY628 发表于 2018-9-11 09:27
之前是接错电源极性就不动弹了，换了IC和那个IC旁边的三极管，然后就出现目前的转速慢的问题（调转速电位 ...

今天特地对照维修手册，拍了调节转速的两个电位器的图片。

更换过驱动三极管后，一般需要重新调节下面这个电位器，一般会很明显感受到带速变化。
如果更换调速驱动芯片的话，建议上面那个也适当调整一下，维修手册上说需要频率计数器，我建议你先记好原来的位置，再适当调整一下看看，不行再复原，上面这个电位器决定转速频率的，一般在一定范围内，机器自己能自动调节，如果超过一定的范围，就要手工调整了。



补充内容 (2018-9-12 09:40):
如果只是更换过驱动三极管，一般需要重新调节下面这个电位器，正常会很明显感受到带速变化。
如果更换调速驱动芯片的或者晶振话，建议上面那个也适当调整一下，维修手册上说需要频率计数器，我建议你先记好...

补充内容 (2018-9-14 22:02):
对照手册，发现有错误，订正一下。调速拨动开关有“ON”“OFF”两档，两个电位器，上面的叫RV601，是调节“off”时的带速的。下面叫RV603。它和RV602一起，在开关拨到“ON”时共同控制带速。

99546988

交易区新帖推荐

上个世纪80年代，随着CD,MD，audio-DVD等数码产品的相继涌现，磁带遇到前所未有的严峻考验。磁带并没有坐以待毙，面临挑战，各大厂商虽没有推出革命性的新产品，但TDK，万胜，索尼等老牌磁性制品生产企业，针对磁带在频响，信噪比，动态范围等指标上与其他载体的悬殊差距做了根本性开刀，磁带的制作工艺更加成熟，磁带的性能也有了飞跃性提高，使得普通带也今非昔比，更别说铬带和金属带了.......

纵观磁带的发展史，我们被人类“漫漫长路，上下求索“的精神感动的同时，更加坚信：磁带的明天会更美好！！！
下面研究一下磁带：以前念书的时候。没有钱买，只能看书《磁记录原理》上有讲过
上文的三氧化二铁磁带就是1类带.二氧化铬(二氧化钴)是2类带.铁铬双层带是3类带.最后1979年左右各大厂家推出了纯铁,纯钴,纯铬等为磁粉的磁带就是4类了.以上为抛砖,仅供参考.

一般来说，一类带本底噪声较大，动态不足，但中频饱满，适合人声；
二类带本底噪声较小，动态较大，高频通透，但中频较高级一类带稍差，适合大多数的音乐；
四类带本底噪声很小，动态范围大，适合各种音乐，交响也行，甚至可作为现场录音的母带。

家里的猫丶

留名

乐途铭品

强帖要顶！

99546988

    昨天花了6元，在淘宝上买了一份d6的电路图，发过来一看，果然时d6电路图，共23页，不是d6c的，感谢那位提供电路图的店主。
    d6是d5m的缩小版本，主要指标和d5m一致，由于不带杜比c功能，可能sony感觉这样跟不上时代了，很快推出了带有杜比c功能的d6c，所以d6存量比极少。
    d6c在d6后期一点，生产时间比较长，期间经过了三次演化分别是尖头版，飞线版和贴片版，一般认为，尖头版的比较好一点。但是我没有比较过。
    上一段带一点技术含量的，分析一下为什么降噪模块容易损坏，以及如何判断和处理降噪模块的故障。
    降噪电路并不是降低电路正常工作时的噪音，它的主要作用是当刚按下按键或刚接通电源时，电路中会产生很大的“噗”的一声，这一声信号幅度很大，对后面的功放和喇叭都有影响，听起来更是非常不舒服，所以通过降噪电路把这个“噗”的一声导通送到地，降噪电路工作原理都是是一个在信号和底线之间接上一只三极管，当“pu”的一声到来时，三极管导通，这样“噗”的一声被导通送到地，信号中这一瞬间就很安静。

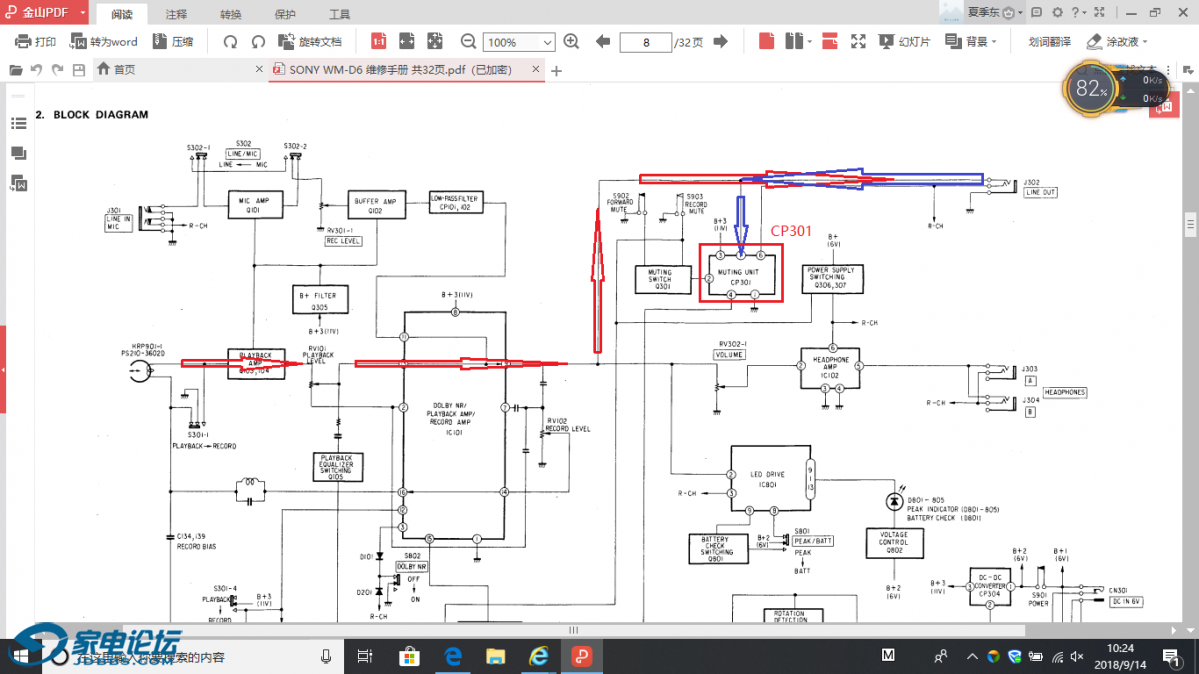

    先上一张电路原理图：

    红色的尖头标识出了放音（play back,简写为PB）信号通道，从磁头到前置放大（pre amp），到杜比芯片，接着送到线路输出line out，在杜比芯片和line out之间，加了一个降噪电路，如图中的“CP301”，用于旁路导通开机瞬间的“噗”的一声。
    这个电路很简单，也很可靠，一般不会出问题，出问题也是人为的。
    比如，d6种机器，耳机接口和线路输出line out都是3.5mm的接口，很容易混起来，比如错误地把输出信号接口接到耳机接口上，问题就出现了。
一股强大的电流从line out 反向导入到电路中，如图中蓝色尖头方向，这时候如果降噪电路导通，这个电流将全部加在降噪电路的三极管上，结果很可能把三极管击穿。
降噪电路的三极管击穿，导致声音明显变小，同时不规则的导通导致产生喳喳声。
    如果你的cd机，line out如果不小心接到其他音源设备输出接口上，两种信号一冲撞，也是容易发生降噪电路故障的。我的cd机就中招了，原因也是d6机器耳机接口和线路输出line out都是3.5mm的接口一不小心就混起来了。不说了，先拿块毛巾查一查眼泪。

     事实是不是这样呢，对照电路图再看一下。

    果然，d6降噪电路使用了一块叫做cp301的厚膜电路。同样是被这个蓝色电流给烧掉了。
    判断的方法就很简单了，焊下降噪电路模块，如果放音正常，那么，就是降噪电路短路了。
    再次，感谢咸鱼上卖降噪电路模块的那位同好，祝你日进斗金。
    其实电路上的故障处理起来也不是很困难的，一般都是从常见故障入手。
下一步，我要解剖原机上的降噪模块，修复它也不是一件很困难的事，两个声道都有噪音，很可能就是下图中画圈的那个pnp三极管坏了。



就是上图中模块靠近 3 脚的那个pnp三极管。

群雄割据

顶顶顶

690597190

请教一下我的D6C右耳声音小了点，可以调节吗

群雄割据

99546988 发表于 2018-9-11 23:03
今天收到了降噪模块，不知道是那位高人研究出来的，网上就剩一块了。先上一张图：

原来的降噪模块在这个 ...

就是杀手吧

99546988

690597190 发表于 2018-9-14 20:54
请教一下我的D6C右耳声音小了点，可以调节吗

当然可以，不知道你是那种版本，一般主板上会有一个"R"和"L"的符号，分别指示的一个可调电阻，稍调整一下就可以了。注意调整前要先记好原来的位置，一般调到一半的时候，比较好。特地把d6c手册上电平调整一页的截图一下。供你参考

不过要说明的是，调整前，1、要判断是不是耳机本身两个声道音量一样大，2、还有磁头方位角是不是动过，要不要调整，3、最后才是调整电路电平。

bashouge

99546988 发表于 2018-9-11 11:04
刚才查了一下，皮带的尺寸，有人讲是037/058/1.2 也有人用0.9的

一直用37/58-1.2，用1.0也一样，长度合适了，粗细1.0偏差0.1基本没大变化，老砖就这点好。超薄的机子，对皮带要求太高，直径误差0.1都不行

shinyue

比较欣赏楼主的认真及逻辑性,但行文描述有一定偏差.

1 所谓的“降噪模块”其实噪声抑制电路,用来旁路开关冲击噪声.电路图上清楚标识静音电路.因此会有“高手”DIY出模块来卖.真正的降噪电路只能是DOLBY 这才是专业降噪用途.

2 压带轴上那不是锈迹,而是磁粉积聚所致.此轴的精度及材质极高,想让它产生物理生锈,不是一般人能做到的.

3 八十年代没有 MD 更没有 DVD-AUDIO

4 82 年的机器,电容也不可能都好,只是老化程度尚在一定范围内罢了,由于早已停产,不可能全部更换为全新品,暂且用着吧

5 一块磁铁抹音,那叫直流偏磁,与交流偏磁消音,无法比拟的差别
