打理一台SONY WM-D6，向青春致敬（多图）

99546988

最近上论坛上逛逛，常常到随声听板块找找青春的痕迹，回忆起自己念大学时候，为同学们维修过不少机器，最具挑战性的就是sony和aiwa的高端机，前几天忽然心血来潮，入手一台sony wm-d6。先上一下到货时候的照片，最满意的地方是机器外壳还带着新机特有的光泽，外表的各个角度都很新。南京到盐城，下午发货，第二天中午就到了，这种效率，在我们念书的时候，想都不敢想。和老板聊的比较愉快，还送了一只三洋电源和耳戴。




普及一下，d6就是大名鼎鼎的随身抗d5m的缩小版，所有功能和指标与d5m完全一样，号称是穿着随声听外衣的专业录音器材，上面有sony引以自豪的“professional“（专业的）标识，sony在dd随声听上只有d6，d6c和d3和dc2。关于这几款机型，大家可以到网站上浏览一下，还可以提高英文水平。见图。

关于dd  professional的历史：1982年，sony公司推出了d6，是dd直驱机型，有杜比NR功能，能录制CrO2和METAL磁带，d6的microphone有两个输出接口，输出功率达到20mw，实际应用中可以轻松推动灵敏度较高全频喇叭；d6后来演化为d6c，增加了杜比c功能。
d3是小型化的dd机型，由于体积和功耗限制，d3比d6少了录制cro2和metal也就是常说的二类带的录音功能，因为这两种磁带需要很高的偏磁电流，但是能放音二类带，同时由于电压降低，耳机输出也降低到了10mw。dc2也是在再d3基础上增加了杜比c功能。
在提高抖晃率方面：d6已经用上了主导轴伺服capstan servo和石英锁频quartz lock技术，作为一款有代表性的dd机型，有非常优异的低抖晃率，相对与更早的直流伺服电机，稳定性不言而喻，sony从d5m开始就采用dd直驱，舍弃了传统的皮带+直流稳压电机方式。
在录音技术方面，标有professional的机器，全部和专业卡座一样采用交流抹磁和交流偏磁技术，特别是交流抹磁功能，与后期有recorder功能机用一块磁铁来抹磁相比较，抹磁的效果是非professional机所不具备的。在电路图上可以很明显的比较出来。










补充内容 (2018-9-11 15:56):
d6耳机输出功率30+30mw

chenvei2078

交易区新帖推荐

这机器录音确实不错，我用d6c录音用索尼cd d-150音源，录出来效果真的可以

99546988

机器外观非常漂亮，所有螺丝都没有锈迹，前盖板严丝合缝，机壳没有磕碰痕迹，应该得益于原来皮套的保护，但是包装中未见皮套。


由于长期不用，刚到手的时候都已经不能开机，1、电池盒也已经腐蚀，幸好是ni-cd电池没有漏液现象，2、配的电源插头型号也不对，只好从旧电器电源上找到一个电源插头来试机。3、背面还少了一个脚垫。4、按下play键，压带轮不能靠到位，主导轴有轻微的锈蚀，所幸磁头磨损不厉害，还是尖头的磁头呢。上几张照片。





解决不开机问题，用稳压电源接到d6机器6v接口上，按下play键，电源显示电流为0。表示没有接通，是不是机芯上电源开关腐蚀了呢。
用万用表量机芯上play电源开关，两端没有6v电压，很明显，电源没有送到开关上。
检查漏液 主板上没有腐蚀的痕迹。
用万用表沿电源输入插口到主板的通道路径测量，很奇怪，再电源输入接口处就发现有断路情况。
用镊子短接一下，开机了。

这个简单，resolder，重焊就行了。

好运来啦

d6全部是尖头，没有平头

龙宝不是宝

厉害

yamtes

交易区新帖推荐

好机器

幽谷之树

八里A

顶一下

發哥

磁头竟然有磨损

模拟王

D6C，虽然只是一台随身听，但是作为专业领域的便携器材，录音轻秒普通2磁头双卡

99546988

先解决电源的问题：找到一根其他电源上的电源线插头，接在直流稳压电源上，开机。显示电流是100ma，录音时电流稍大，快进和倒带电流是170ma。随机送的三洋电源做工不错，应该是变压器加稳压的线性电源，这种电源对声音很有好处。上面标示DC-6v,300MA,也就是改装一下插头就能胜任了。

三洋电源适配器很难打开，只好用接线的方式来处理，同时电源适配器上没有指示灯，电源是不是有6v直流输出很不直观，在接线的时候一并解决好，当然接线还要可靠和美观，随便焊一下用胶布一缠，会影响听音的心情的。
检查适配器是否合格：将电源适配器的输出线剪切适当的长度，通电后将6v输出接在30欧的电阻两端，测量输出电压6v，用万用表交流挡测量纹波电压，仅为3-7mv，没问题。先设计一个电路图

发光二极管和200欧电阻都是旧电路板上拆下来的，先按电路搭起来试一下，led电流约15ma，亮度合适。
按图将两根电线焊接起来，这个时候，烙铁温度可以适当高一点，在350度比较好，手不够用的话，可以用尖嘴钳加皮筋的方式来帮忙。

注意两个接头焊接点能错开，防止短路，还防止接点重合在一起，直径会很粗，不美观。
焊接好后，先用万用表检查一下极性，再依次用热缩管收好，用热缩管比绝缘胶带好太多了。

这个led露在外面很容易被碰掉，本来想用透明热缩管来固定的，但固定后外表疙瘩不平，配不上d6这样当年6万多日元的机器。想了一个办法，用废旧的墨囊，两边打孔，将线和led电路从中穿过，再用透明胶水固定。成品是这个样子的。

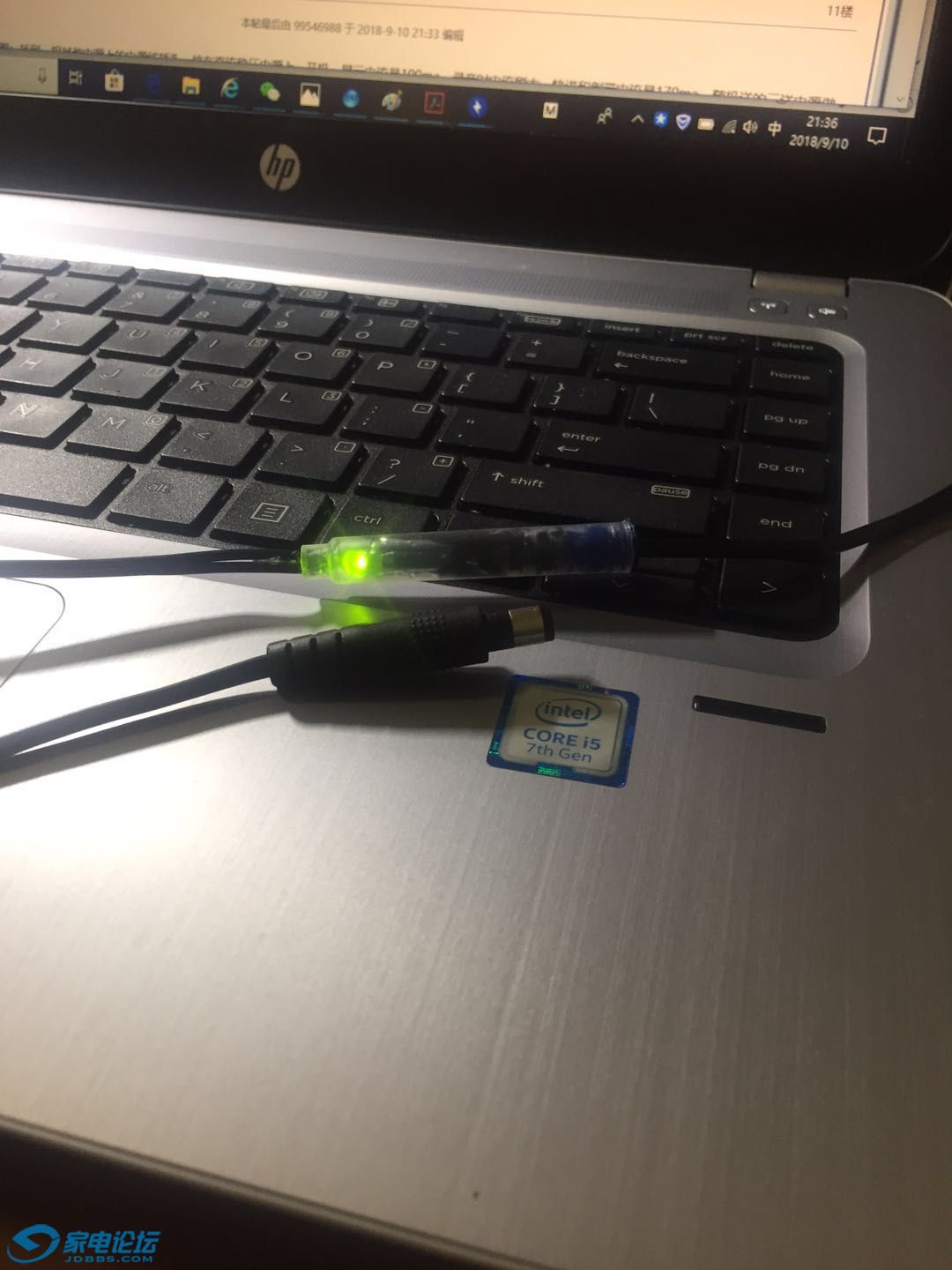

这个接头花了半天时间，达到了美观，可靠的效果，还内置了一个指示灯。

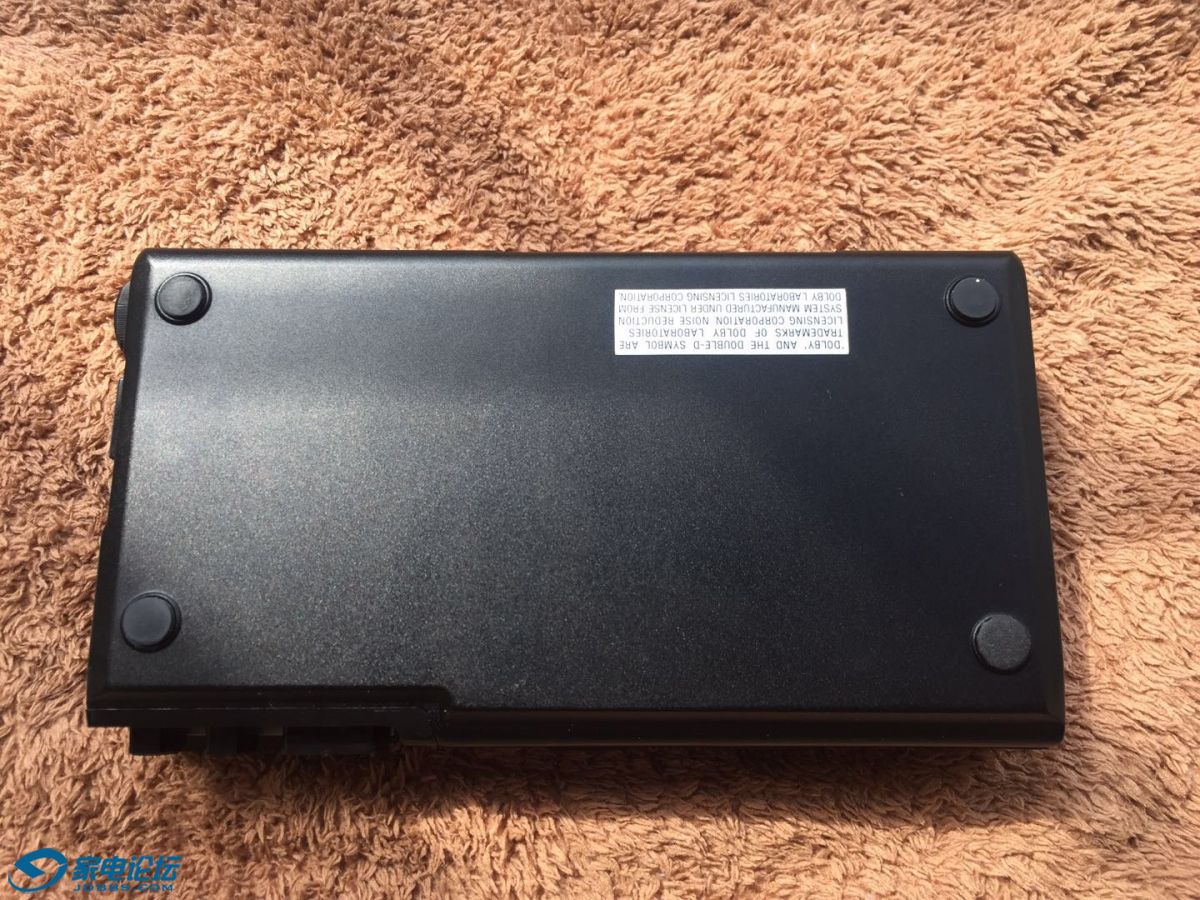

背面少一个脚垫，找一块薄橡皮，厚度要与其他三个脚垫一样，要黑色。如果用剪刀手工剪，是不可能剪出理想的圆形垫片的。我将薄橡皮放在地板砖上，用金属钢笔帽用力地将橡皮上压出一个圆形的垫片。清洁干净后用正宗3M双面胶固定在缺失的那个脚垫上。


你能猜出那个是后装的吗，而且手感也很好。
