打理一台SONY WM-D6，向青春致敬（多图）

群雄割据

99546988 发表于 2018-9-10 21:18
先解决电源的问题：找到一根其他电源上的电源线插头，接在直流稳压电源上，开机。显示电流是100ma，录音时 ...

脚垫很多路由器背面就有一样大的

linzj3157

交易区新帖推荐

期待续集

99546988

主机打理：按维修手册，依次打开后盖上四颗螺丝，一定要注意螺丝的位置，我用画图加拍照的方法，可以保证100%恢复原机各螺丝复位。这个是基本功，来不得心浮气躁。例如下面一张是打开电路板时各螺丝的位置装配图照片。

螺丝要分批装入塑料盒中，这个过程看起来费时间，但是如果有一颗螺丝飞了，你要趴在地上搜索花费的时间要比这多上几倍，能不能找到还不一定。

从打开的过程判断，这个机器应该被打开过，但没有被修理过，也就是修机人最喜爱的所谓“处女机”，由于是第一次维修这样的机器，所以打开的时候，我十分小心。

用螺丝刀指示主板螺丝位置，并拍照，防止安装时找不到位置。

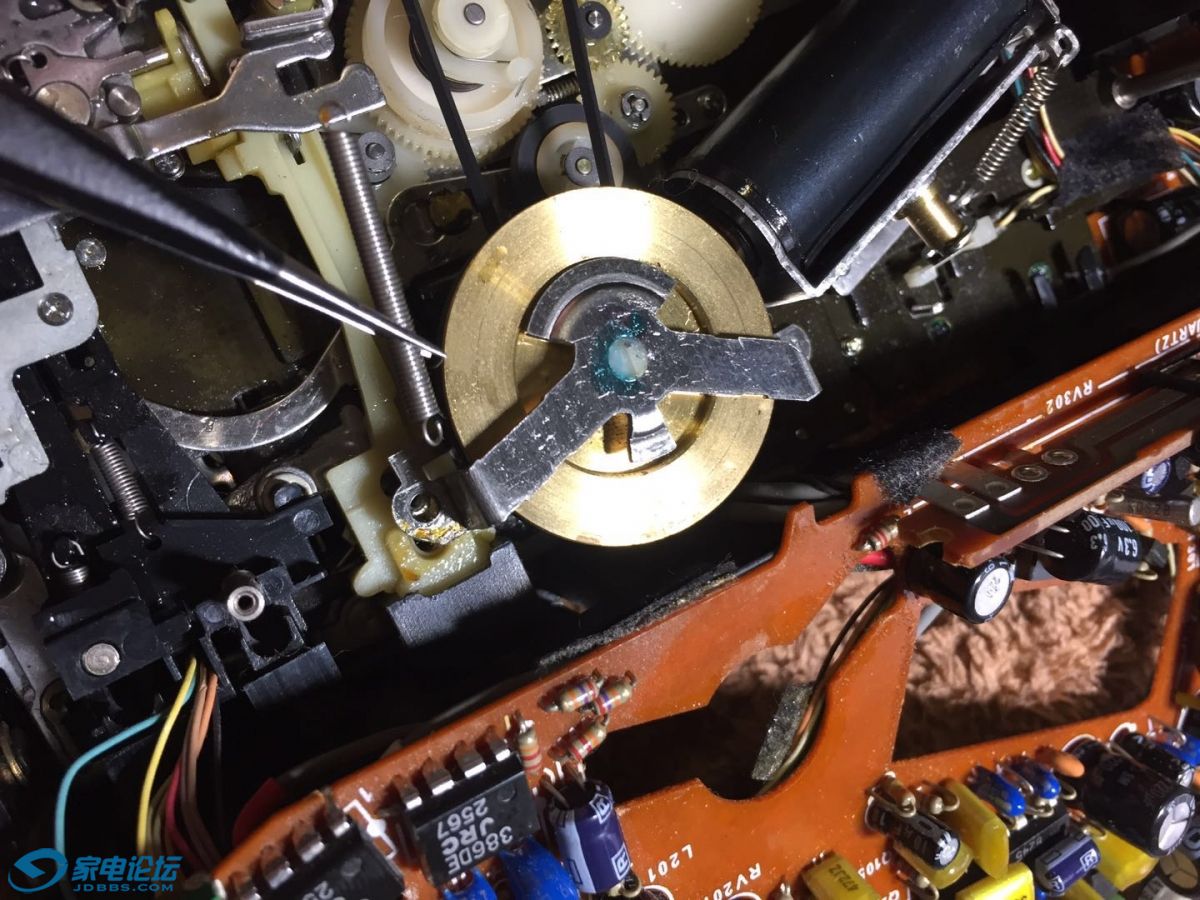

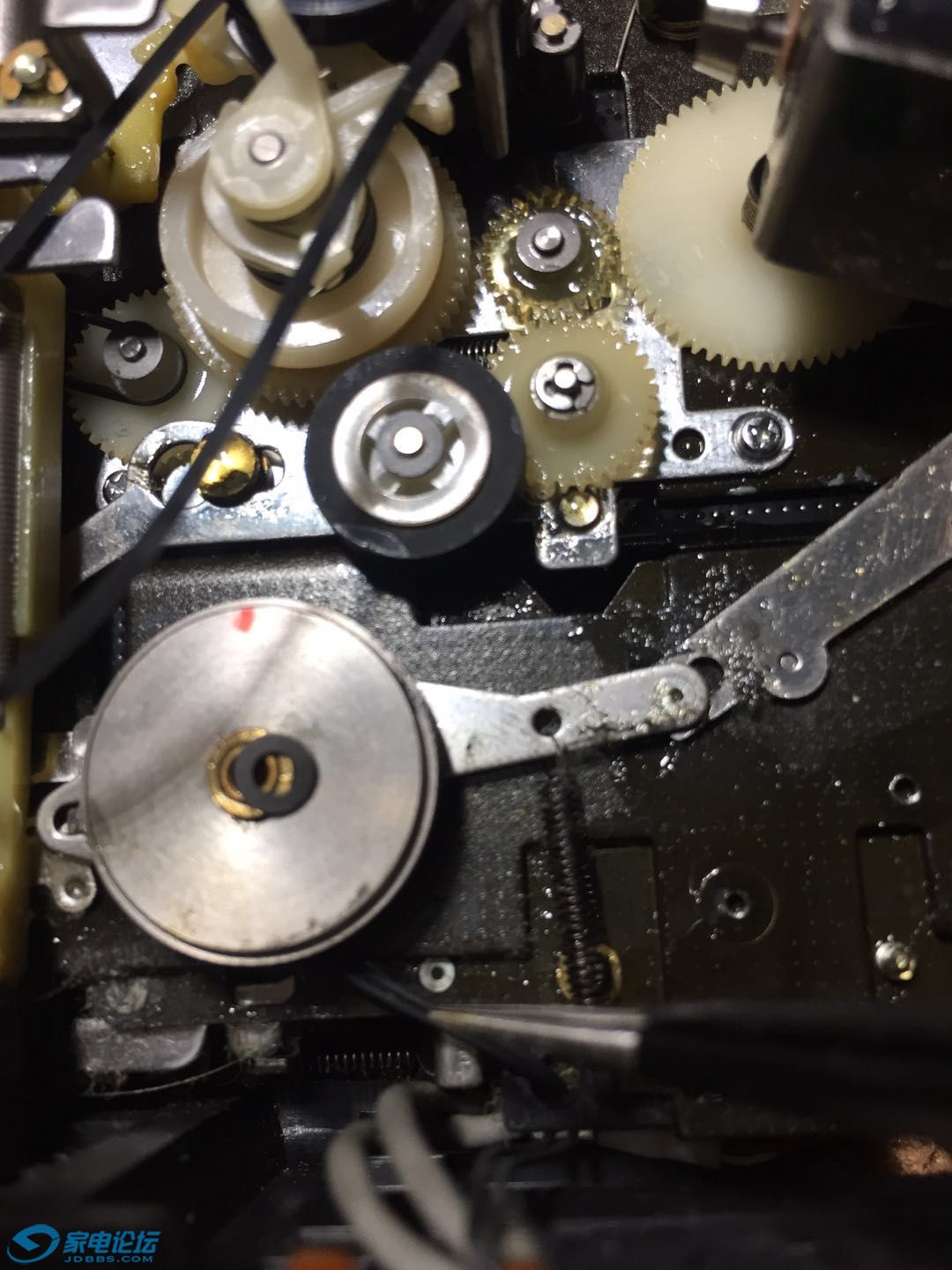

机芯部分清洁和加油保养就不一一介绍了，这个机芯之前没有人动过，小心保养，回复原状就可以了。皮带有点老化，但是还能用，

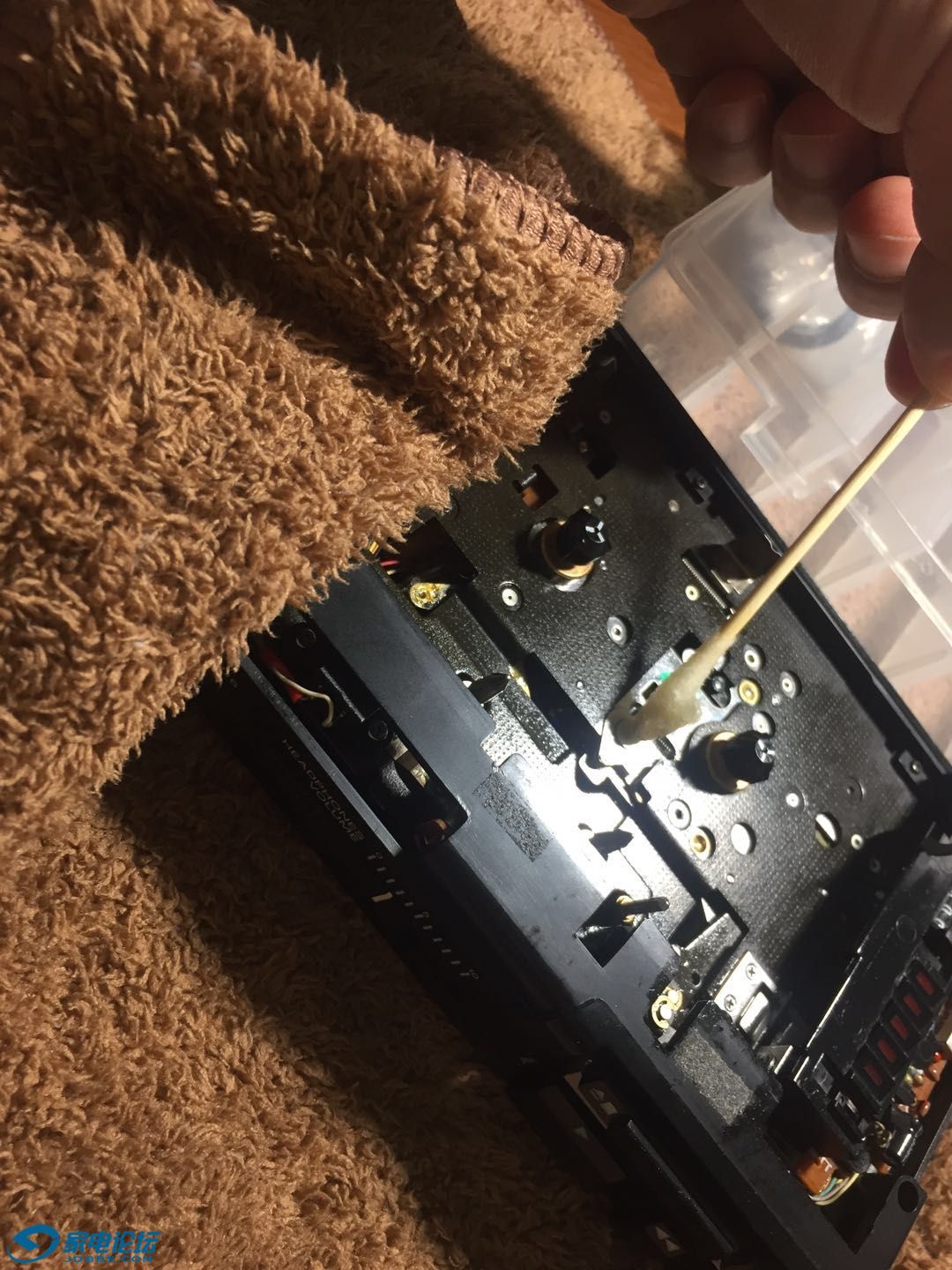

从前面清洁压带轮和磁头。

维修机器时，我一般会垫放一块干净的擦车布在桌面上，清洁机器，我一般用擦车布多一点，因为擦车布不会留下棉花纤维。上图时加油和用擦车布擦去多余的油的照片，注意皮带和橡胶轮上不能沾上油。
很多人讲，这款机器调速模块会坏，有人用直流模块来代替，那还叫石英锁速吗？
谢天谢地，稍加清洁，机器能正常运转了，而且带速很稳定。

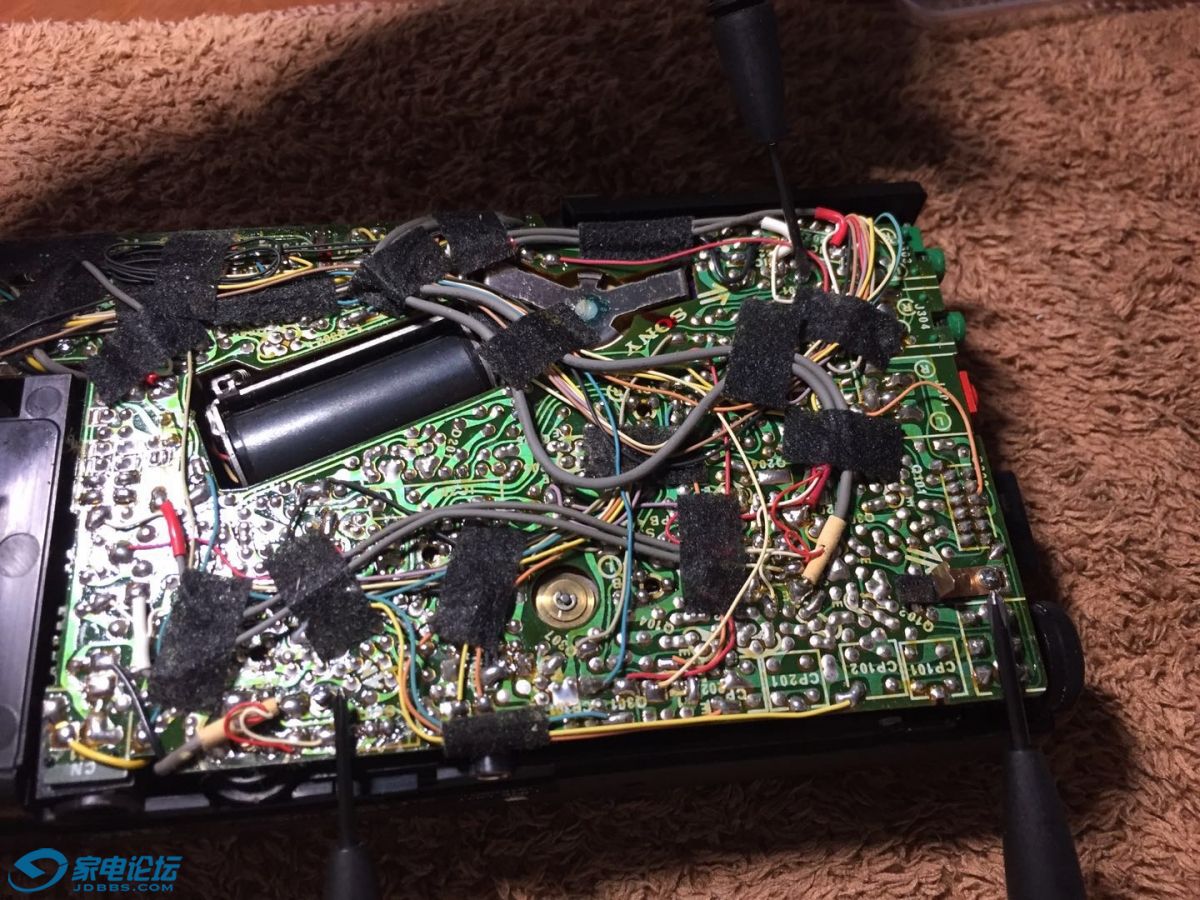

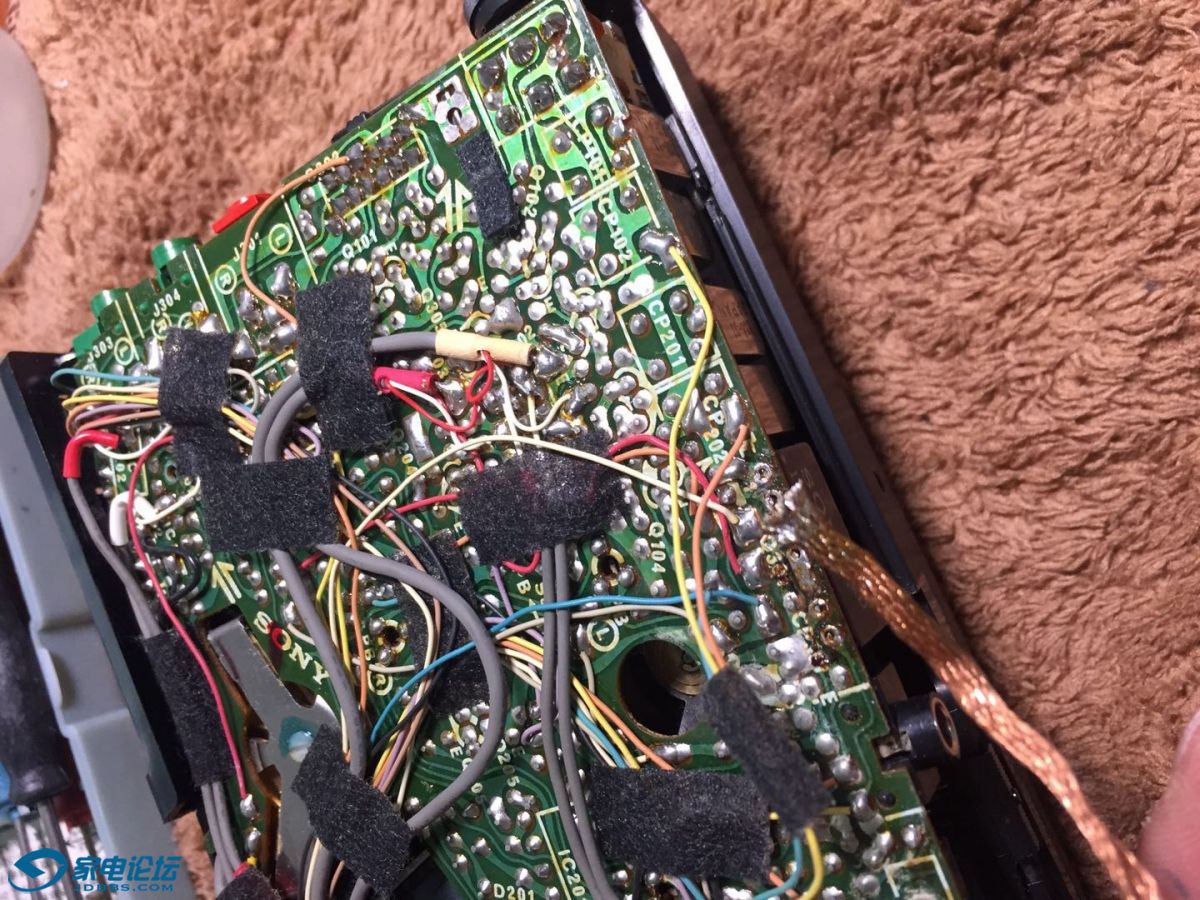

机器电路板上飞线很多，但是，掀起电路板就能完全露出机芯，不需要焊开任何一根线，这个说明，sony是工程师的乐园。但是为了防止有线被不小心弄断，还是要多拍几张电路板特写。
装回的时候，要注意调速开关和音量开关，这两个部分只要小心一点，不会很麻烦，倒是主板背面有一个录放开关，rec—pb，一定要顶到机芯对应的位置，要不然，原版磁带一上去，马上给你抹掉一段。

99546988

破音问题：彻底清洁后，检验人品的时刻来了。
带速很稳定，谢天谢地。
放音的时候，会有破音，刚开始没注意，以为磁头没有清洁好，后来确定的确是电路上的故障。
录了一段音乐，放到其他机器上试听，效果很好，能达到指定的电平值。
82年的机器，所有电容和可变电阻都没有问题，调节音量也不会有察察声音，这也是sony professional的过硬之处，其他所有可调节的电位器，都保持不动。
距离完美时刻仅一步之遥，就是解决破音的问题。

99546988

用lion out输出也有破音，说明问题出在前置放大部分，该机前置放大是三个三极管组成的复合放大电路。又分析两个声道都有问题，一般这部分同时出问题的可能性不大。先上网查查再说。
看到咸鱼上有人卖一个叫“降噪电路”模块，会不会这部分出问题呢？先问一问，答案是很有可能就是这个问题，说明这个模块易损坏也是这个机器的通病。
判断是不是降噪电路的问题的最简单的办法就是把降噪电路模块拆了。这里用上了吸锡带。

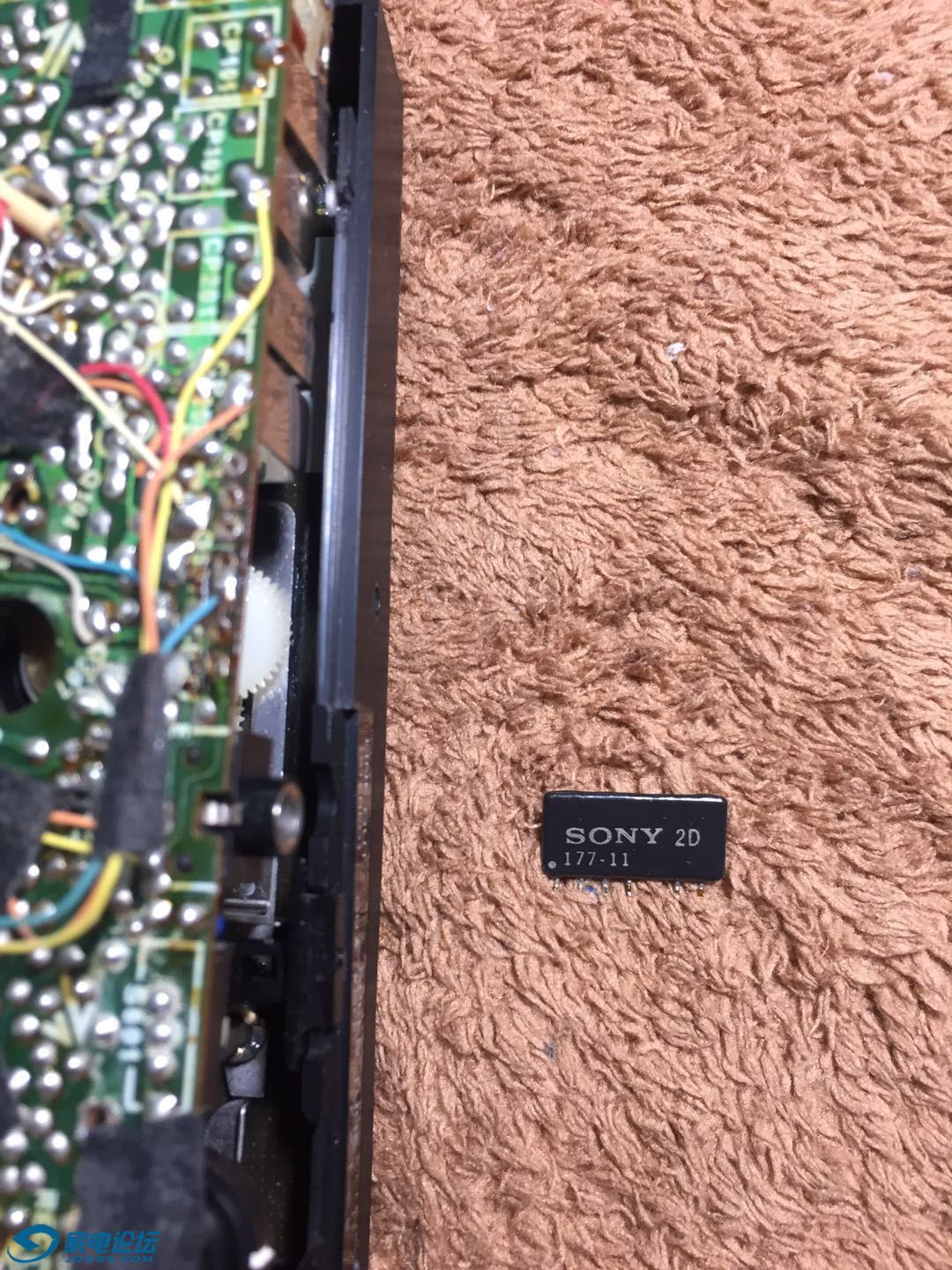

拆下来是这个样子的

再加电，饱满的声音从耳机里冲了出来，太他妈的好听了，当然了，按键时的“轰”的一声或“啪”也震得人整个要飞起来。

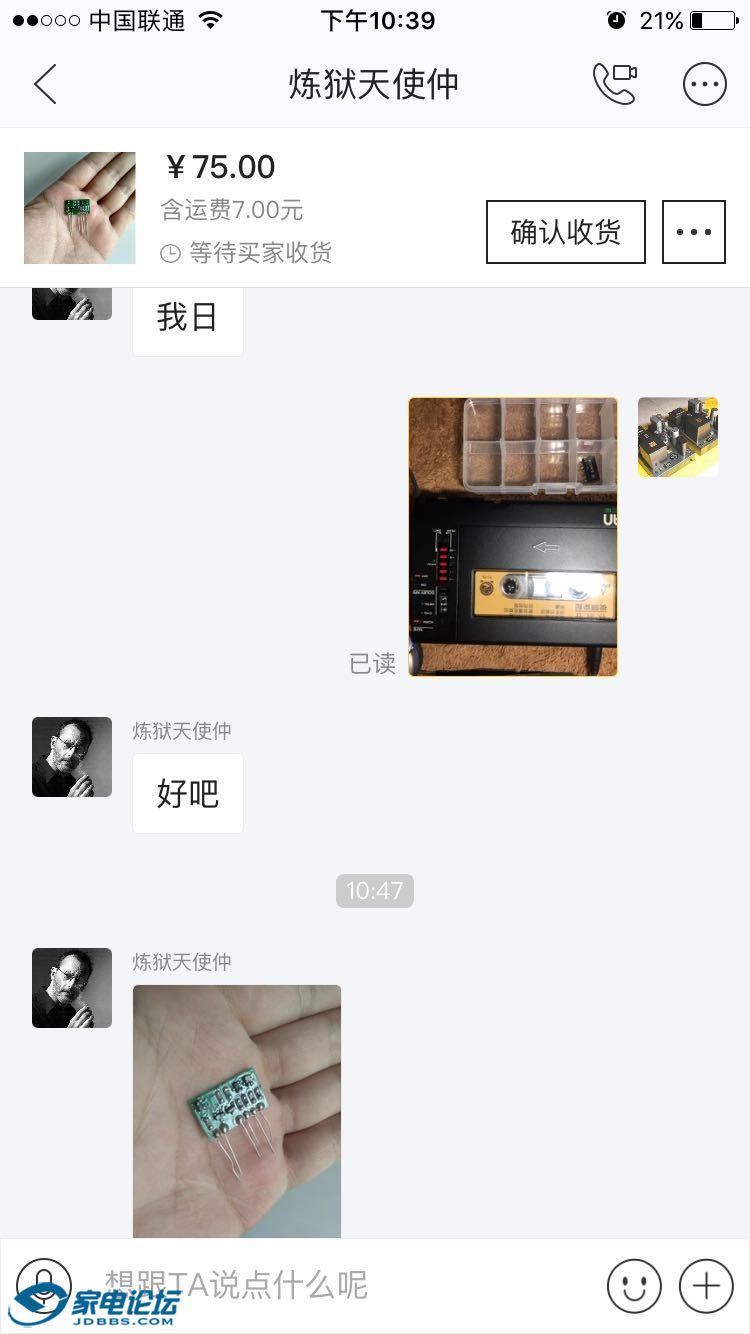

赶紧下单，花75大洋，买来这个降噪电路。

等他回来，装上就ok了。
最后问一下各位大神，有谁知道d6机芯的皮带规格，有两根，一根是带动收带轮的，另一根是带动计数器的。收带轮这跟最好换一下。

众泰小男人

交易区新帖推荐

XYSBL 发表于 2018-9-10 21:24
哈哈，机器我出楼主的
和楼主聊的不错，不错的兄弟
没想到也是维修大神，失禁失禁

瓜皮大佬好。。。

唐僧

模拟王 发表于 2018-9-10 21:15
D6C，虽然只是一台随身听，但是作为专业领域的便携器材，录音轻秒普通2磁头双卡

刚好打算入一个录音的机器，在d6c和三磁头中纠结很久。现在用jvc718，录音尚可，中频太薄。不知道d6c录音如何？朋友给我一盘555esj录的带子。音质不错，不知道d6c能有几成功力？不考虑线材的问题。

模拟王

唐僧 发表于 2018-9-10 22:52
刚好打算入一个录音的机器，在d6c和三磁头中纠结很久。现在用jvc718，录音尚可，中频太薄。不知道d6c录音 ...

录带子我倾向于别人录不知道为啥就是比自己录的好可能当年我在卡坛身边都是长老这样的高人吧~~不过D6C比专业3磁头卡座肯定比不了。就是作为便携产品更专业一些中频薄的话可以考虑上931，当然JVC的音质还是不错的，JVC,先锋，包括TEAC的声音密度都不错

leo_yong_wang

厉害，先记号留名

99546988

唐僧 发表于 2018-9-10 22:52
刚好打算入一个录音的机器，在d6c和三磁头中纠结很久。现在用jvc718，录音尚可，中频太薄。不知道d6c录音 ...

我还有一台三磁头随身抗神机，马兰士cp-430，三磁头的，打理的状态一流，

群雄割据

银两到多少开始破音?

joy021

大神v5

發哥

原来有杀手在背后顶着你

99546988

群雄割据 发表于 2018-9-10 23:47
银两到多少开始破音?

d6破音的情况，我描述一下判断的过程：1、把音量关到0，耳机里没有噪音，说明破音不是来自外界干扰；2、用lion out外接功放，就会出现破音，说明问题出在前置放大和杜比部分；3、两个声道同时出现，而且出现噪声的程度一样，说明破音来源于共同部分，比如电源的去耦电容，比如杜比芯片的供电不足，也有可能是降噪；3、破音有时比较严重，有时比较轻，更有意思的是，调节调速开关，破音的程度不一样。这个现象很重要，因为降噪模块的位置接近调速开关。排除办法是1、用热风枪给电路板适当加温，一般耦合电容或去耦电容出问题，电解电容会随温度适当升高，性能会变好，这个办法排除了电解电容失效的问题。杜比部分更简单了，量一下电源电压就行了，d6用两块芯片单独处理L和R声道的杜比，两块同时出问题的可能性也不大。用金属镊子靠近降噪模块，破音会有轻微的改变，怀疑这部分出问题，将其取下，再按play键，声音一下变大洪亮，同时led电平显示幅度大增。

99546988

能修好这台机器，要感谢网络发达，虽然没有下到d6维修手册，但从论坛上下载到d6c的电路图和d5m电路图，d6地原件基本与d5m一样，尺寸设计又和和d6c一样。
