以雅佳GX75MKII卡座为例全面剖析三磁头闭环直驱卡座机芯驱动原理及通病的解决调整改造

munj

liebdeckwm 发表于 2018-3-22 20:01
哦，另外你问到手册上要求的标准测试带哪里搞到的。我TB上买的，这个卡座用到的测试带不多，就315Hz 电平 ...

请教下，手册上要求的标准测试带 315Hz 电平带 电平是多少db？10kHz方位角带 是 -15db 是吗？

munj

交易区新帖推荐

全中文说明书 发表于 2018-4-1 23:57
互通有无哈

请教下，手册上要求的标准测试带 315Hz 电平带 电平是多少db？10kHz方位角带 是 -15db 是吗？

liebdeckwm

munj 发表于 2018-4-4 13:01
请教下，手册上要求的标准测试带 315Hz 电平带 电平是多少db？10kHz方位角带 是 -15db 是吗？

315Hz测试带好像是 - 4dB 的。

全中文说明书

munj 发表于 2018-4-4 13:01
请教下，手册上要求的标准测试带 315Hz 电平带 电平是多少db？10kHz方位角带 是 -15db 是吗？

依据AKAI表头参考电平0.775V来算，AT750773测试带当为-6dB。

全中文说明书

liebdeckwm 发表于 2018-4-4 18:14
315Hz测试带好像是 - 4dB 的。

依据AKAI表头参考电平0.775V来算，AT750773测试带当为-6dB。

munj

交易区新帖推荐

liebdeckwm 发表于 2018-4-4 18:14
315Hz测试带好像是 - 4dB 的。

哦，谢谢了！有个疑问能否请教下！在标调的第5步里，要求用315Hz -4dB 测试带 调节播放电平，-4dB 的电压值是489mv , 这一步要求调节输出电压到389mv，这一步的意思是降低播放的电压幅值吗？

munj

全中文说明书 发表于 2018-4-4 21:02
依据AKAI表头参考电平0.775V来算，AT750773测试带当为-6dB。

究竟是-6db还是-4db呢？这两者电压相差近100mv呢！

munj

全中文说明书 发表于 2018-4-4 21:02
依据AKAI表头参考电平0.775V来算，AT750773测试带当为-6dB。

老师再请教下，您翻译的标调手册上的第6步，要求用10kHz -15dB 测试带 调节播放均衡电平，-15dB 的电压值是138mv , 这一步要求调节输出电压到69.18mv，这一步的意思是降低播放的电压幅值吗？

全中文说明书

munj 发表于 2018-4-4 21:16
老师再请教下，您翻译的标调手册上的第6步，要求用10kHz -15dB 测试带 调节播放均衡电平，-15dB 的电压值 ...

原文是调整到-21dB。
还没仔细研究过雅佳AT750778磁带，标注-15dB是哪个磁平标准的磁带，是否和结果为-21dB是不同磁平标准的同一卡座输出电平值这个我也是存疑问的。具体要翻雅佳测试带的磁平依据表罗，（如果可以找到的话）。

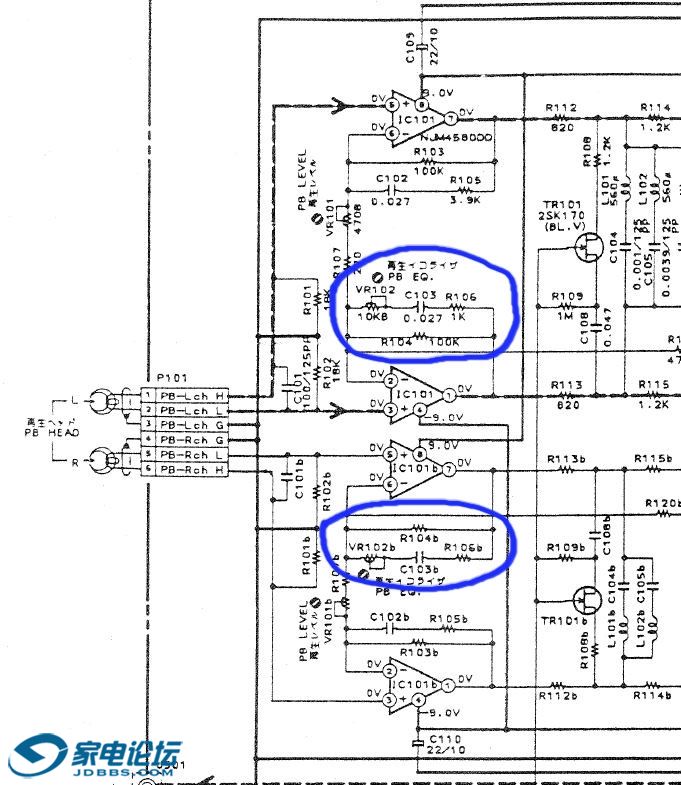

然后讲一下，看下图，这个可千万别理解成“降低电压幅值”。这个是容性的反馈回路，没有直流成分通过的，所以其调整的只是局部频率部分的幅频线性，对中低频段的线性是没有影响的。而不是影响整个频率段的输出电平大小。要不然怎么能称为PLAY EQ？

munj

全中文说明书 发表于 2018-4-4 22:43
原文是调整到-21dB。
还没仔细研究过雅佳AT750778磁带，标注-15dB是哪个磁平标准的磁带，是否和结果为-2 ...

您的意思是这个调整高频部分？如果按手册要求用10kHz -15dB 测试带 调节播放均衡电平，-15dB 的电压值是138mv , 这一步要求调节输出电压到69.18mv，我现在只有10kHz -10dB 测试带，-10dB 的电压值是245mv，可否按比例调节输出输出电压到123mv？

munj

全中文说明书 发表于 2018-4-4 22:43
原文是调整到-21dB。
还没仔细研究过雅佳AT750778磁带，标注-15dB是哪个磁平标准的磁带，是否和结果为-2 ...

10kHz -15dB 测试带 非常稀有，大部分是 10kHz -10dB 测试带

全中文说明书

munj 发表于 2018-4-4 23:06
您的意思是这个调整高频部分？如果按手册要求用10kHz -15dB 测试带 调节播放均衡电平，-15dB 的电压值是1 ...

这个就是最头痛的，在看基准测试带上的多少多少分贝之前，必须想办法了解这盘带子所遵循的哪个参考磁平标准？
有的基准带遵循160nWb/m 标准，有的是250nWb/m。同样都标-10dB，不同磁平标准的实际输出电平可以差了很远。

好几年了，细节记不太清楚了，要翻译翻电脑有没当年记录的一些文本文件，依稀记得雅佳象是用250nWb/m参考磁平的带子吧。

munj

全中文说明书 发表于 2018-4-5 08:54
这个就是最头痛的，在看基准测试带上的多少多少分贝之前，必须想办法了解这盘带子所遵循的哪个参考磁平标 ...

这个的确是个头疼的问题，我就不知道那些标调过的师傅，是以什么标准标调的。我试了下，用10kHz -10dB 测试带，-10dB 的电压值是245mv，如果按比例调节输出电压到123mv，这个不行的，即使调节到最小输出电压也有162mv。搞不懂了，手册不会出错吧？

munj

全中文说明书 发表于 2018-4-5 08:54
这个就是最头痛的，在看基准测试带上的多少多少分贝之前，必须想办法了解这盘带子所遵循的哪个参考磁平标 ...

老师，我在网上查找了下，250nWb/m标准比160nWb/m 标准 将近高4dB的电平，照这样看来，可能用的是160nWb/m 标准的测试带，要是用250nWb/m标准的测试带 调节输出衰减的太多了。

全中文说明书

munj 发表于 2018-4-5 09:45
这个的确是个头疼的问题，我就不知道那些标调过的师傅，是以什么标准标调的。我试了下，用10kHz -10dB 测 ...

不对不对的，不是按比例调到123mV,
哈哈，你没吃透我的意思，我是怀疑和纳闷雅佳原先将-15dB磁带给调到-21dB输出电平的动机和原因。
也就是说，我个人认为如果取得正确参考磁平的磁带，多少就是多少，不必要按比例衰减，-10dB的，符合雅佳规定的参考磁平的话，那就是应该直接调到245毫伏就OK的。
而原先雅佳要将AT750778带调到非同指标输出，个人怀疑是雅佳取用的厂内校准的带子并不是符合雅佳通常所采用的参考磁平，当然最窝囊的也不排除这个-15dB乃是雅佳公司维修手册校对印刷过程中的错误。

具体我要过几天才能到那里找到当时的资料记录，以及要搬掉机架上很多东西，把仪表搭到后面给量一下，上面堆了一堆东西，不好搬。
