以雅佳GX75MKII卡座为例全面剖析三磁头闭环直驱卡座机芯驱动原理及通病的解决调整改造

全中文说明书

79878933 发表于 2018-3-22 01:20
上面写着tdk sa，可以用别的二类代替吗？

TDK SA带子又不难弄到手，至于为何一定要用它，这个牵涉到国际电工委员会IEC，在规范盒式磁带录放设备的国际标准的表格当中，就是推荐的SA带基作为二类磁带的参考基准。

我所碰到不同版本，各种的SA带基其实实际应用中参数多有小的变化，但是八九不离十，不会偏差太远，也许是被IEC盯死了的原因TDK厂家不敢乱来。

至于问为何14项用它做基准调表头显示的基准，BIAS和LEVEL作为录音体系的东西，以及PLAY BACK LEVEL作为播放体系的东西全都在前面已经校准好了，都不要动了，然后现在就决定要不要让表头体现IEC标准的精神了，VR652和VR652B电位器就只能改变表头显示的电平条了，和音频录放部分的效果都没有任何关系了，依据SA带基的感应度来决定CAL显示的基准位置，这机器就符合厂家的规范了。

79878933

交易区新帖推荐

liebdeckwm 发表于 2018-3-22 08:51
回复你133楼与134楼的发言吧：
1. 根据原理我认为用一类带万胜UDI来校准显示光标也是可以的，之所以用SA ...

ud1和sa会差很远吧，比如用ud1来调电平指示刻度到0，那再放入sa，刻度肯定超0啊，那就是说以后的磁带cal的这个0完全都不是真正的0。

liebdeckwm

79878933 发表于 2018-3-22 10:20
ud1和sa会差很远吧，比如用ud1来调电平指示刻度到0，那再放入sa，刻度肯定超0啊，那就是说以后的磁带cal ...

啊，恕本人水平有限，这个还真不容易讲清楚。以本人对标调原理的理解，卡座调整到第13步就已经调好了，第14步只是消除CAL的显示误差的。这个“调好"当然是同时针对一类、二类和四类带的。因此这个显示误差其实跟SA（或者UDI, MA）没有什么关系。雅佳卡座是自动选带的，放入UD1卡座内部会自动切换录音要素，CAL的显示不会有变化的。至于雅佳为什么一定要用SA来消除显示误差，臣妾真的不知道啊！。抱歉抱歉！欢迎高手出来解惑。

雅佳机器（9100）我倒是标调过，第14步我是用SA的，当时也没有想过用UD1试一下。下次如果标调用一类带试下。。。

79878933

liebdeckwm 发表于 2018-3-22 12:56
啊，恕本人水平有限，这个还真不容易讲清楚。以本人对标调原理的理解，卡座调整到第13步就已经调好了，第 ...

不用等到下次吧，你现在直接放一张UD1进的调好的9100里，如果cal旋钮到中间位置是cal指示是到位的，那么证明UD1是和sa都可以标调这个显示器。我现在想知道结果，急！。还有，你说的调过了9100，手册书上的标准测试带哪弄到的？

79878933

全中文说明书 发表于 2018-3-22 08:53
TDK SA带子又不难弄到手，至于为何一定要用它，这个牵涉到国际电工委员会IEC，在规范盒式磁带录放设备的 ...

SA90能替SA60吗？这两种带的指标不一样吧？

全中文说明书

交易区新帖推荐

79878933 发表于 2018-3-22 15:23
SA90能替SA60吗？这两种带的指标不一样吧？

基于带基厚度有可能造成的风险（没有研究过90分钟和60分钟是否一样）（但是120分钟绝对是薄带基），还是用SA60保险吧。

liebdeckwm

79878933 发表于 2018-3-22 15:21
不用等到下次吧，你现在直接放一张UD1进的调好的9100里，如果cal旋钮到中间位置是cal指示是到位的，那么 ...

呵呵，我要下班了，回家我再想想如何跟你解释，好难啊。。我尽力试试吧。。。

79878933

liebdeckwm 发表于 2018-3-22 16:18
呵呵，我要下班了，回家我再想想如何跟你解释，好难啊。。我尽力试试吧。。。

好的，等待，方便加下微？1591829零零66

liebdeckwm

79878933 发表于 2018-3-22 16:21
好的，等待，方便加下微？1591829零零66

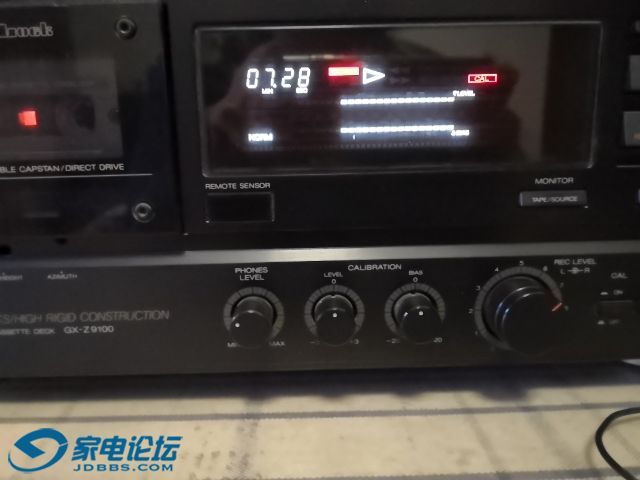

下班出去办了点事。一回家就打开雅佳Z9100开始CAL。这个卡座我大概四、五年前标调过，想起来了当时因为手头没有万胜UDI，一类带是采用TDK D60的（这个无所谓的）。测试结果也正如我所预期的，请看图吧（拍得不怎么样）。关于能否用TDK SA90 代替 SA60（进行标调），这个完全可以，只要新磁带就Ok。其实标调多了会发现用什么空白带都能调出来的。但正如有卡友提出的最好用比较中性的磁带（不是太好也不是太差）来调，如此调出来的机器其CAL的包容性比较宽。

liebdeckwm

79878933 发表于 2018-3-22 15:21
不用等到下次吧，你现在直接放一张UD1进的调好的9100里，如果cal旋钮到中间位置是cal指示是到位的，那么 ...

哦，另外你问到手册上要求的标准测试带哪里搞到的。我TB上买的，这个卡座用到的测试带不多，就315Hz 电平带和10kHz方位角带，可以买到。
微信我已加你，请看下。

79878933

全中文说明书 发表于 2018-3-22 15:54
基于带基厚度有可能造成的风险（没有研究过90分钟和60分钟是否一样）（但是120分钟绝对是薄带基），还是 ...

能否留个联系方式，或加我一下微信，1591829零零66，有点事情请教你！

全中文说明书

79878933 发表于 2018-3-23 08:39
能否留个联系方式，或加我一下微信，1591829零零66，有点事情请教你！

PM你了

lengxuanyu

blsxmz 发表于 2017-8-11 11:56
感谢全中文说明书的无私奉献，有机会我回农村家里把《卡座论坛》上高手们打理A&D9100的维修文章辑录编辑后 ...

你好，请问9100的维修文章编辑好了没？坐等拜读！！谢谢

lengxuanyu

楼主的好文，前几天打印出纸质件件仔细研究，受益匪浅，感受到了楼主深厚的内功，感谢楼主奉献的精神，敬仰敬仰！

全中文说明书

lengxuanyu 发表于 2018-4-1 23:09
楼主的好文，前几天打印出纸质件件仔细研究，受益匪浅，感受到了楼主深厚的内功，感谢楼主奉献的精神，敬仰 ...

互通有无哈
