当山寨设计师碰到资深设计师（答案揭晓，看37楼和63楼）

发烧盗版 · 发表于 2012-10-15 17:42

shgg 发表于 2012-10-15 17:26
您说的不错，我的主要摩改方向就是更改电路设计。打破束缚和限制，将解码芯片性能发挥到极致。
我说的这 ...

[s:14]估计是丹麦某王子。。。。。。。。。。不过，丹麦某王子最便宜的好像也没有七千块的东东

老浦东 · 发表于 2012-10-15 17:53

交易区新帖推荐

shgg 发表于 2012-10-15 17:39
不错，同意兄弟的建议。
不过还是谢了，我有3M铜箔贴。
你我都是明白人，

3M铜箔贴效力不够的。

我的手机贴10套已送完。[s:97][s:97][s:97]

shgg · 发表于 2012-10-15 17:54

本帖最后由 shgg 于 2012-10-15 17:57 编辑

发烧盗版发表于 2012-10-15 17:42
估计是丹麦某王子。。。。。。。。。。不过，丹麦某王子最便宜的好像也没有七千块的东东

不要猜了，兄弟只要相信有这样一件事，就行了。
顺便提一下，兄弟的audio analogue maestro大师唱机如果我没有记错的话，应该是sony的210光头。ad1955电流输出解码。这块解码可不好伺候，曾经难倒了许多设计师。audio analogue master唱机的设计师能设计出那样的音质。我很佩服。

发烧盗版 · 发表于 2012-10-15 18:05

本帖最后由发烧盗版于 2012-10-15 18:06 编辑

shgg 发表于 2012-10-15 17:54
不要猜了，兄弟只要相信有这样一件事，就行了。
顺便提一下，兄弟的audio analogue maestro大师唱机如 ...

我这台机器是TEAC的CDR转盘，据说这CDR转盘价格也不低，比TEAC自家的很多CD转盘要贵。解码是1896电流输出DAC，运放每声道两只797。这机器播放碟片，比我见过的大多CD机温度都高，播放一首歌后拿出来会烫手。不知道这属不属于他家靓声原因之一

shgg · 发表于 2012-10-15 18:18

本帖最后由 shgg 于 2012-10-15 18:23 编辑

发烧盗版发表于 2012-10-15 18:05
我这台机器是TEAC的CDR转盘，据说这CDR转盘价格也不低，比TEAC自家的很多CD转盘要贵。解码是1896电流输 ...

喔，这应该是第二版的机器。我研究不多。不过ad1896是异步升频芯片，他将输入的16比特44.1khz信号，升频到24比特，192khz信号，解码应该还是ad1955。温度过高，可能是机芯全封闭，热量散发不出去的缘故。和靓声应该无关。

发烧盗版 · 发表于 2012-10-15 18:47

交易区新帖推荐

shgg 发表于 2012-10-15 18:18
喔，这应该是第二版的机器。我研究不多。不过ad1896是异步升频芯片，他将输入的16比特44.1khz信号，升频 ...

是的，我自己用的是第二代的。
我在厦门一家维修店看到有台第一代的“大师”，是转盘坏掉拆下来维修，顺便用电脑转盘试试，结果是别的电脑转盘不能用。维修的时候我在旁边就拍下了这第一代的机内照片。

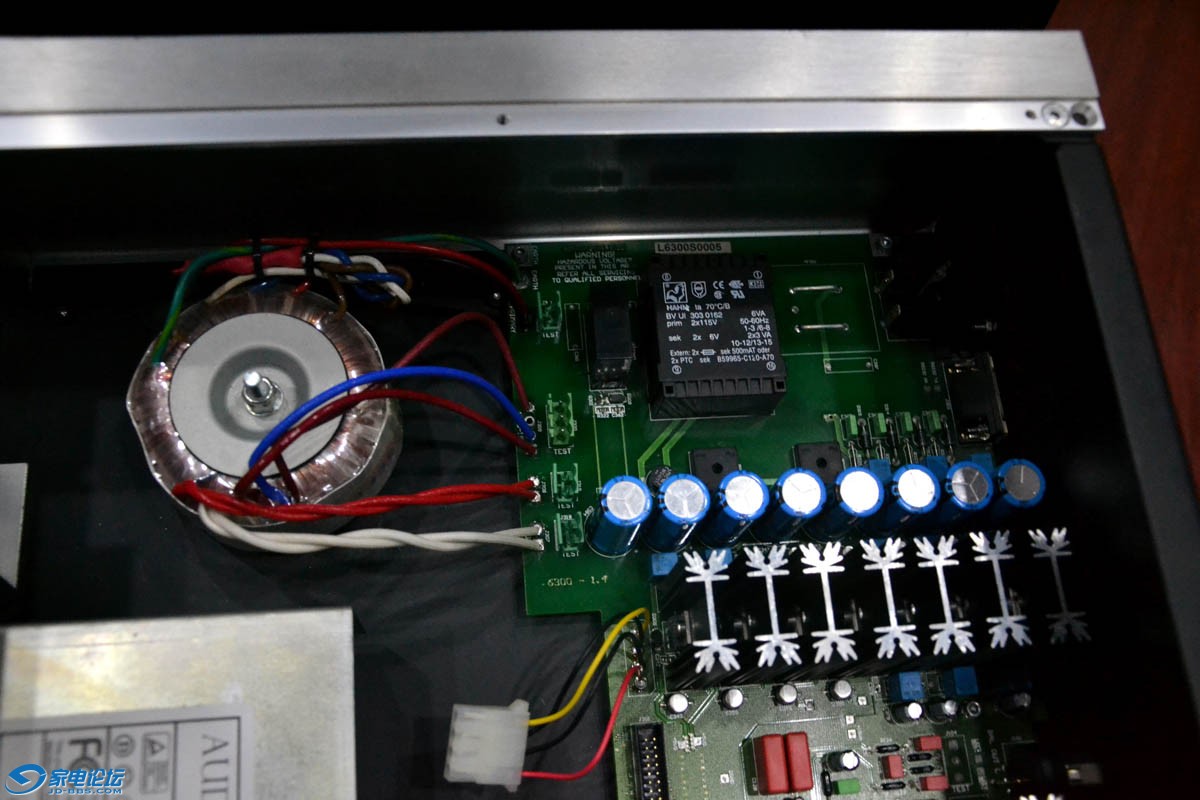

线路第一代和第二代几乎一样（就伺服系统有一小部分不一样），我看过我这台第二代机器的内部照片，第二代的比第一代电源进线多了个滤波模块（第一代进线部分是两条银色的线搭过去的），滤波电容和电阻颜色不一样。解码和运放是否一样我不知道，因为光线不是很好，拍不下来

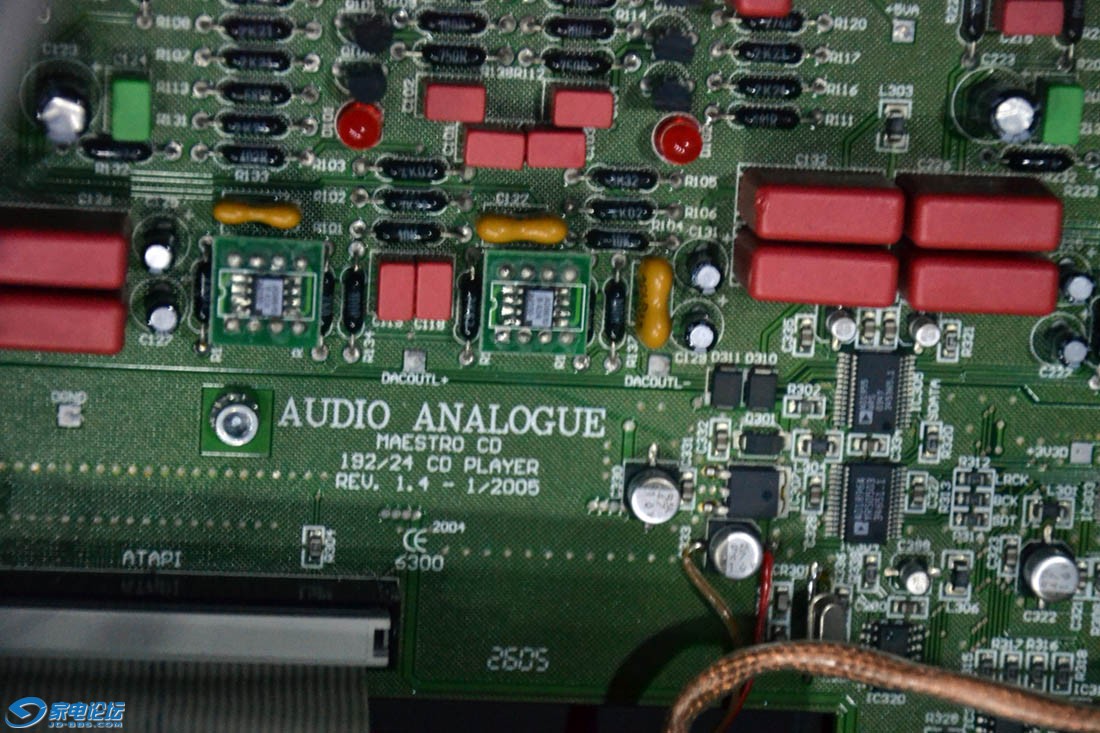

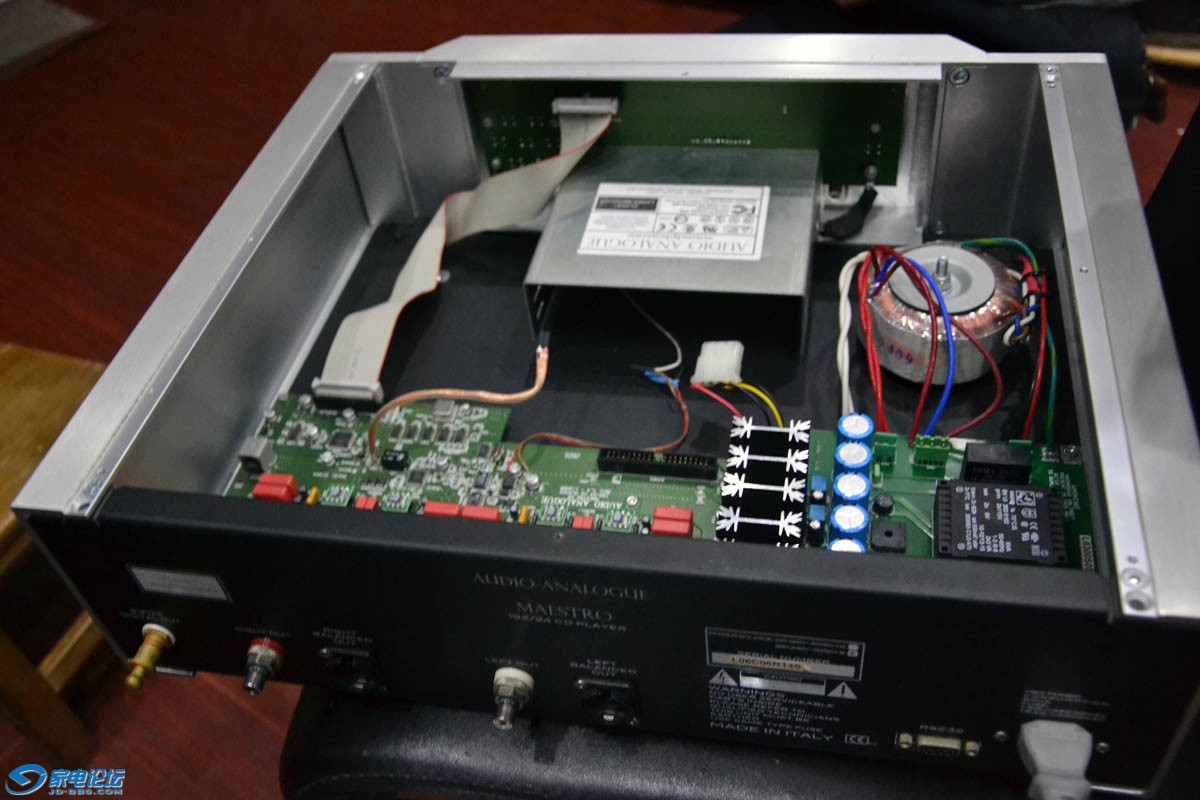

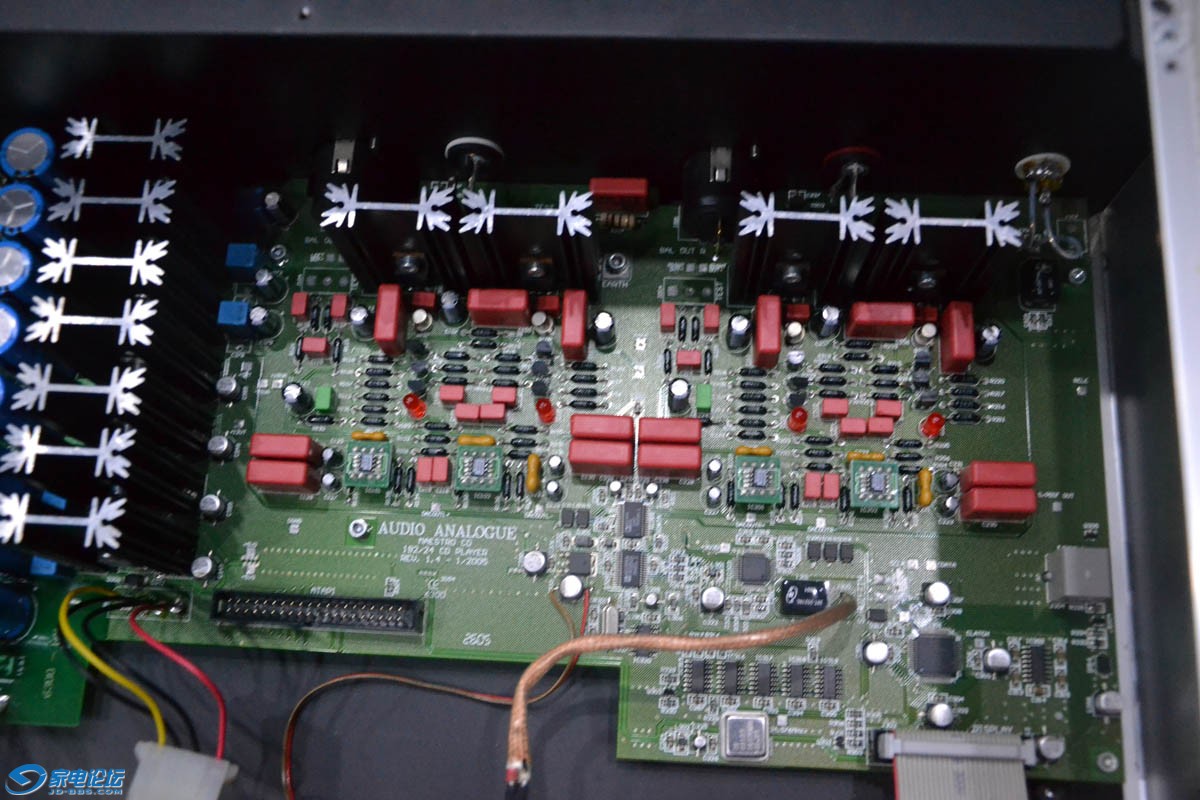

您看看这第一代的大师CD机内部图


hongyingdang · 发表于 2012-10-15 21:03

上海哥哥懂技术，人又热情

mozart08 · 发表于 2012-10-15 23:21

数码电路不懂，支持一下摩改

yddy1 · 发表于 2012-10-16 00:44

把晶振改为24.576Mhz或22.5792Mhz。

yddy1 · 发表于 2012-10-16 00:48

或改为4脚的有源晶振

老浦东 · 发表于 2012-10-16 07:52

换晶振劳命伤财，也不会得到多大的声音提升。

目前各种机器上用的普通晶振是足以满足声音要求的。

不信，在普通晶振顶上贴一条楼主说得3M铜箔贴再听一听就会知道了。[s:97][s:97][s:97]

dalplex · 发表于 2012-10-16 08:08

这个电路我也研究过。

45.2M是44.1KHz的1024倍。不能随便改。

sacd-1的噪声极为严重。后来的型号就加强了电源的滤波。

laoniutou · 发表于 2012-10-16 08:26

数码电路不懂，支持顶一下:victory:

shgg · 发表于 2012-10-16 08:38

发烧盗版发表于 2012-10-15 18:47
是的，我自己用的是第二代的。
我在厦门一家维修店看到有台第一代的“大师”，是转盘坏掉拆下来维修，顺 ...

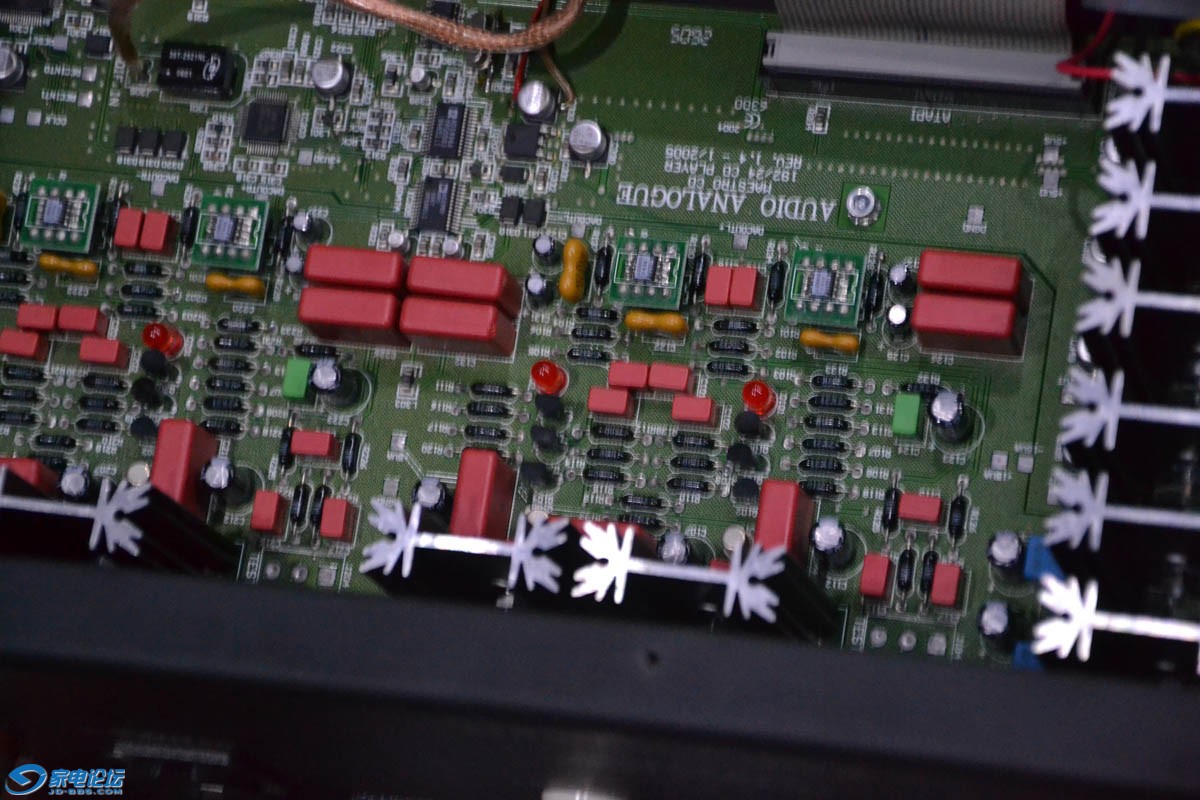

看了内部图，设计得非常不错。对audio analogue这个厂家很喜欢。修过他家的唐尼采蒂单声道后级，就是用超级达林顿管11032的那个后级。那个管子也是非常难用的。有意思的是maestro唱机ad797运放，也用了贴片转直插的转换板。这可是咱们diy们的专利喔。

lyptj · 发表于 2012-10-16 10:46

老浦东发表于 2012-10-16 07:52
换晶振劳命伤财，也不会得到多大的声音提升。

目前各种机器上用的普通晶振是足以满足声音要求的。

我以前给我的飞利浦CD950更换过进口+-1PPM的四脚有源晶振，当时花了我800多元，摩机后的效果也没多大提升，反而是给原机自带的普通晶振做了个74AC04的驱动整形电路来得有效。给普通晶振贴3M铜箔带我也干过，效果比不过给普通晶振套上个橡胶圆环来得有效。如果是给集成电路做屏蔽用的话用铜片比用3M铜箔带更好，提醒一下屏蔽用铜片需接地，就是从总滤波电容那引根导线焊到铜片上，另外铜片越厚越好。。。。。
