二、脱掉“相位”的神秘外衣。

普通音响爱好者对“相位”这个名词并不陌生，常常在专业杂志和网上可以见到它的踪影，只是可能不了解其实质内涵，总觉得它高深莫测。

对于音箱来说相位重要吗？不重要！人耳对相位的分辨能力并不敏感，敏感的是幅频特性和失真。

DIY音箱相位重要吗？不重要！只要能够将幅频特性做好了相位自然也就不差，需要的是要知道哪些幅频特性的缺陷是由于相位差引起的就足以。相位特性不佳幅频特性自然也就不好，所谓的相位校正只不过是调整幅频特性的一个手段而已，一个是因、一个是果。

对于音箱而言相位是什么？相位是时间差、相位是干涉。电声学将相位归结于“时域特性”。

多单元扬声器系统，由于分频器中电容与电感导致了馈入各喇叭单元的信号出现超前和滞后，这是相位差。
由于多单元中各单元发声中心点不在同一个平面，导致不同频率的声音被听者接收的时间产生差异，这是相位差。
由于同一喇叭单元各质点之间（锥盆的不同位置、防尘帽等）共同发声产生的干涉也会反映到相位上的变化。

分频器造成的相位差可以通过不同材质与参数的原件进行调整，必要时还可以将不同喇叭单元正负反接。DIY爱好者一直有一个误区，机械地认为一阶相位差90度、二阶180度、三阶270度……，其实不然，准确地说应该是“最大相位差”。不同的喇叭音圈电感量有差异、不同材质的电容充放电速度有快慢、不同电容与电感参数的搭配有不同的Q值，这么多的不同导致相移不可能是90度、180度、270度……。是多少度？因条件而异，没有唯一答案。
同一喇叭单元各质点的干涉增强或抵消了某些频段的声压，当然修改喇叭是上策，如果由于某些原因喇叭修改不了，后期的分频器也可以进行适当的“修补”。
分频器相位的调整根本谈不上什么技术，一切都是尝试出来的。知其所以然加不厌其烦的尝试等于成功，没有捷径可行。
喇叭单元发声中心点的差异调整可以通过分频器来间接矫正，也可以用最蠢的办法（最蠢可能最好），“超奥”前板是倾斜的、“西湖”6.75的前板是台阶的……，八仙过海各显神通。
我们开发的这款4.5吋全频喇叭也有无法摆脱的先天缺陷，以3000Hz为中心有一个较为平缓的“干涉凹陷区”，该局部的相位测试有明显偏差，怎么办？不理会神马相位，缺什么就补什么。陷波器增加几个元件，凹陷补平了，相位自然也就平直了。

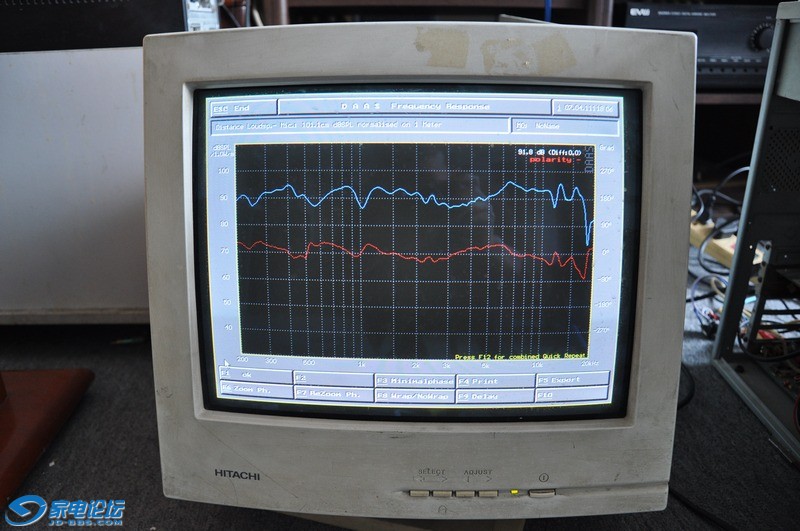

相位校正前的先天性缺陷测试：


相位校正后的情况：

桂东

交易区新帖推荐

[s:15]

谭工

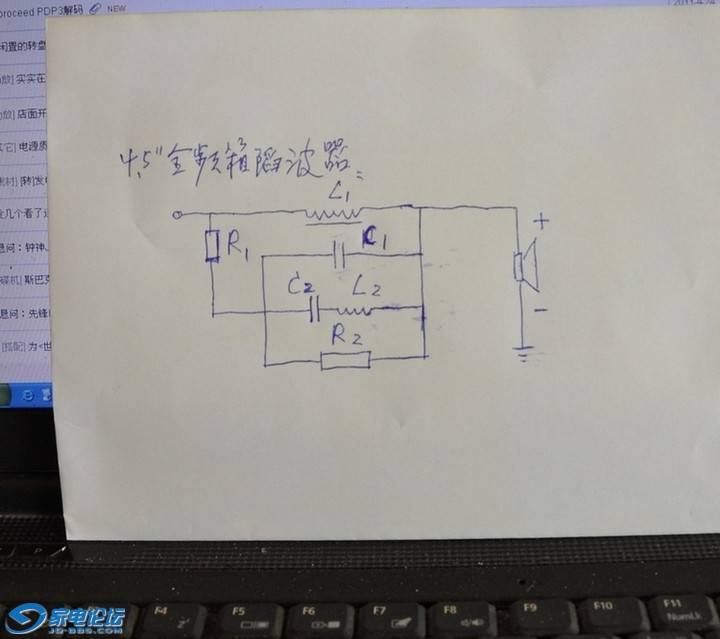

先上调试完成后的陷波器原理图，稍后介绍：
