同城LOWTHER全频玩家家访！（求取全频发烧“真经”）

三皈依

原帖由 一米音乐 于 2010-7-21 23:55 发表
略观历来的LOWTHER的玩家，莫不是对箱体进行不断的创造与改选，LOWTHER也可能是所有全频单元中箱体款式最多的，而且听多了玩多路音箱或其它全频的玩家转玩LOWTHER，而极少听说LOWTHER玩家转玩其它，由此可见LOWTHER是 ...

兄说的对，玩的得法才能玩的开心，追求是过程，过程愉快才是最重要的！！！[s:21] [s:15]
先休息了！[s:19]

RP68

交易区新帖推荐

Henry :

盆分裂这现象在其他非轻纸盆单元和12“，15” ，18“ woofer 单元会如何 ？
这问题也会在Tannoy Coaxial 和 Altec 603, 604 等出现的...
Field Coil 单元是否会好点 ？Layman 的想发：Field Coil 磁最快，单元来不及“分裂”，新的“drive"又来了；or 跟本不是这样 ？

henry余

原帖由 RP68 于 2010-7-22 00:33 发表
Henry :

盆分裂这现象在其他非轻纸盆单元和12“，15” ，18“ woofer 单元会如何 ？
这问题也会在Tannoy Coaxial 和 Altec 603, 604 等出现的...
Field Coil 单元是否会好点 ？Layman 的想发：Field Coil 磁最快 ...

非软纸盆的单元，乃追求“完美活塞”运动设计：从电声家用盟芽期，单纸膜发声没能满意低频，纸盆加硬以求整体前后运动，至此从全频分支，另立硬纸盆蹊径而发展为分频，因振膜加硬带来质重增加，不能及时反应高中频也。

古董分频的低频振膜绝大部分设计，为尽量减低重量，都会在振膜外围减薄厚度再接悬边，如此一来，其实有效振膜面积减少但可减轻分裂---因为振膜外围已经成为悬边的过渡部分，难分彼此。厉磁与否，大部分都是如此。

同时由于大振膜，同声压的振膜移动距离减少，分裂又会更少。（分裂前声压可以更大）。

于是：
大而重的振膜作低频，振幅减少，在额定震动幅度下，不会出现可闻分裂。
另设较轻而小的振膜作中频，再小的作高频。


个人意见，厉磁磁束更强，可以驱动音圈更快，纸盆更难跟进，分裂更易出现，分裂点在更小振幅就出现，这是物理使然，只能妥协。（当然，已经是厉磁整体设计的就不会有问题）

[ 本帖最后由 henry余 于 2010-7-23 00:25 编辑 ]

henry余

原帖由 一米音乐 于 2010-7-21 23:55 发表
略观历来的LOWTHER的玩家，莫不是对箱体进行不断的创造与改选，LOWTHER也可能是所有全频单元中箱体款式最多的，而且听多了玩多路音箱或其它全频的玩家转玩LOWTHER，而极少听说LOWTHER玩家转玩其它，由此可见LOWTHER是 ...

谢谢一米兄不以小弟沉溺为迕，呵呵！谢谢抬举。

中庸无为

原帖由 一米音乐 于 2010-7-21 23:55 发表
略观历来的LOWTHER的玩家，莫不是对箱体进行不断的创造与改选，LOWTHER也可能是所有全频单元中箱体款式最多的，而且听多了玩多路音箱或其它全频的玩家转玩LOWTHER，而极少听说LOWTHER玩家转玩其它，由此可见LOWTHER是 ...

向老余的探索和实践致敬！[s:40]
向老余的求真和无私致敬！！[s:40]
以后有机会也搞一对捞打玩玩，到时请老余做总顾问！！！[s:55] [s:52] [s:54] [s:37] [s:66] [s:39]

chfqf

交易区新帖推荐

敬礼！[s:40] [s:40]

henry余

原帖由 中庸无为 于 2010-7-22 11:08 发表


向老余的探索和实践致敬！[s:40]
向老余的求真和无私致敬！！[s:40]
以后有机会也搞一对捞打玩玩，到时请老余做总顾问！！！[s:55] [s:52] [s:54] [s:37] [s:66] [s:39]

欢迎中庸兄自组种毒、养毒、炼毒、调毒、配毒、输毒、吸毒、评毒一站式综合作坊，身为同业定必全力支持，以扩散 H1F1病毒此一神经（圣?) 任务为圭本，为改造病毒基因，研发世纪初新品毒物共同贡献！！


耶       [s:138]   :victory::victory::victory:



换个脸孔，咳咳......

各大侠在皈依兄这个话题支持的，无论肯定犹豫否定，都是关注皈依兄正气充盈之余，旁及全频喇叭的烧友，同致敬！

悠然人生

学习了！向三兄老余等精彩文笔无私的技术奉献致敬！！[s:40]

RP68

Henry ：

Thanks.

大多数Lowther与其他单元用者都不会注意盆分裂，当时你对我介绍纸盆的处理我是不太了解，现在明白为何对音效是有助益了。那些方法在其他类型单元也不合用，就不需要了。

－－-

" TP1 & 天鹅 enclosure 在您处理之下会如何, even Field Coil driver " 我在细听这些系统的时后，就必定会往这问题想 ...

Play Hard & Harder :)

RP68

更正 ：
" Opus & 天鹅 enclosure 在您处理之下会如何, even Field Coil driver "

henry余

原帖由 RP68 于 2010-7-23 12:15 发表
Henry ：

Thanks.

大多数Lowther与其他单元用者都不会注意盆分裂，当时你对我介绍纸盆的处理我是不太了解，现在明白为何对音效是有助益了。那些方法在其他类型单元也不合用，就不需要了。

－－-

" TP1 & ...

对不起，晚了回应。。。。。

第一部分：

根据号角箱的原理（在Pass的文件里面第8页说过）号筒身每转90度大概有-8dB的损耗。所有折叠号角都要面对这个难题。

lowther所有的背负号角都是折叠，所以很多按图而漏掉这个问题的关注，结果就没有低频：

原设计每个转弯的地方都有一块45度的小板，这是折射板，如果角度偏差，赫赫，那就。。。。大小偏差。。。。。。

低频损失惨重！！！

这是大部分DIY箱体最容易犯的错误，连很多厂家都会犯


天鹅箱体就是为了避免这个问题，采用麻烦头顶的圆弧线条，希望减少低频损失，设计上是基本做到，成功地也是低频绝好。如果低频不好问题是在其他方面了，这里先略过。。。。。


第二部分

理想的号筒，是圆形截面，但是所有这些折叠号角都是长方形截面，那么。。。。

号筒长方形截面的每个角，都会出现铃震-----有人写成零震，，，就是会出现像敲铃一样的余震，这个铃震通常会是中高频，从号角口出来的话，就会与单元直射的高中频一起到达耳朵而把音场的聚焦破坏、令音色也改变、令残响频谱改变、令残响时间改变、令残响响度改变：变成乐器人声体积变大，毛刺掩盖残响，残响的空气感变粗变湿变闷，人声位置降低（连带所有乐器的位置下降）尤其是胸腔共鸣肥大一点。

所以之前的帖我也提到必须在号口放吸音棉，尽量消除单元背面来的中高频之余，还要消除这些铃震。

（体外话：单元背后也需要用吸音，先把这些高中频率消掉以减少后面铃震发生的机率，切记切记！！！这是玩背负号角的金科玉律，没得抗辩。）



有了上面的条件，看看Opus的解剖图，我们就知道很难造好，它的号筒转角很难把反射小板角度作的正确，因为号筒很多部分都有斜度，令计算反射的角度有困难，斜的通道又可以偏差，几个因素合并到复杂的很，任何一个转角错就是---一子错满盘皆落索！！！ 台湾已故的柯逸郎作这个箱体用了很多功夫，最后他的解决办法是把号筒通道打磨到滑不留手，算是解决。

TP1的再续......

henry余

原帖由 RP68 于 2010-7-23 12:15 发表
Henry ：

Thanks.

大多数Lowther与其他单元用者都不会注意盆分裂，当时你对我介绍纸盆的处理我是不太了解，现在明白为何对音效是有助益了。那些方法在其他类型单元也不合用，就不需要了。

－－-

" TP1 & ...

太集中在箱体，忘了回应盆分裂：

lowther在+-1mm的振幅下基本上不会出现盆分裂的，超过这个振幅就无需讨论因为已经在超出容忍限度。

那天我对皈依兄说盆分裂是用极端的说法，帮助理解lowther的发声原理与如何破坏震盆驻波的问题。纸盆、尤其是软纸盆，需要保持音圈部分的柔软度，否则高频完蛋！（上不去2万周；变粗、颗粒变大、）

连带中频也受影响。。。。。

但是，震盆外圈就有问题，低频令软纸盆的外沿起波浪，即使悬边粘的胶水已经把外沿变得稍硬，也没多大帮助。这就造成烂的低频（不干净低频，听见有纸盆声音，更出现余震，这个现象在镭射绘画的盆震动看的很清楚-----可惜我现在找不到gif动画的演示）。它是放射形的变形----从音圈的中心点放射到盆的外沿，凹凸相间的变形。。。。。

所以需要在外沿加胶水（不能逆转的手术，不建议尝试，后果难说），用模型用的水溶阿加力涂料加水，1比1的分量，很薄的双面外沿均匀的涂（这个技巧需要练习），一遍等2天干后，再涂一遍。令纸盆外圈硬度加强，减少凹凸相间的、放射形的变形，那么低频更有力、干净无余震。



作了涂胶，等于把震盆的结构改变，不可逆转的改变，变成外沿厚（令低频有力更像分频）、内圈不变（以利高频震动，保持lowther原来的中高频性格：轻盈细致顺滑的声音：保持中高的解析度）

这就是防止chuanhuilaoda兄说的，lowther优势全无的方法。



意外灾难：

1比1的胶水涂料，流动性很强，像水一样，稍不小心就流向音圈方向！！！到时就出现chuanhuilaoda 担心的lowther优势全无，中高频便粗硬的现象。

小心！ 小心！

三皈依

期待在下个星期日，老余能光临寒舍指导LOWTHER的处理和进一步改进！[s:15]

中庸无为

原帖由 三皈依 于 2010-7-23 21:37 发表
期待在下个星期日，老余能光临寒舍指导LOWTHER的处理和进一步改进！[s:15]

又有聚会，羡慕。。。。。。[s:17] [s:17] [s:17]

RP68

是的。

Cone 盆的问题，箱体的问题，在 Full Range Speaker System 的领域里有过以下的回认 :
1. 传奇的 Manger Driver
http://www.manger-audio.co.uk/manger-speakers-transducer.htm
http://www.manger-audio.co.uk/faq.htm

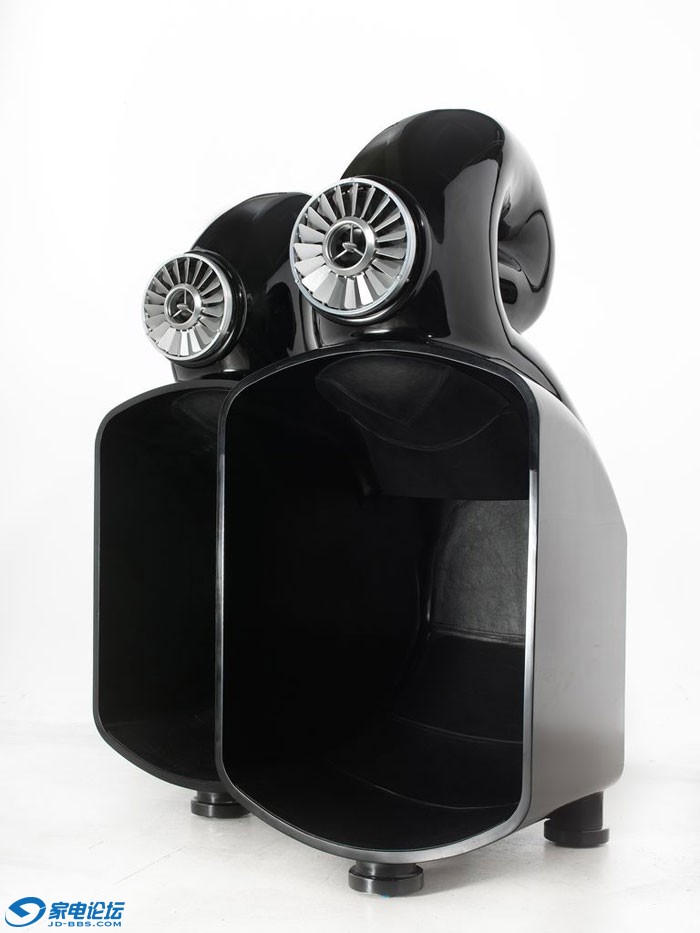

2. 受 WE 传统影响发展出来的 Aporia featuring Manger Driver
http://www.silbatoneacoustics.com/APORIAinfo.html
