看我磨叽，纸上谈兵摩运放

饿虎扑食 · 发表于 2009-6-20 09:44

原帖由勃总于 2009-6-19 22:03 发表
还是木有清讲金嗓子为何爱用4559和4580？接着讲。

前端DAC的输出噪声不仅有量化噪声的时候，NJM4559不是名列前矛吗？[s:97] [s:14] [s:30] 可是当DAC输出的噪声只有量化噪声的时候，应该选高端的运放，这样才能更上一层楼。[s:97] [s:14] [s:30] OPA2111的情况估计差不多，当然了OPA2111最得意的应该是它的本底噪声，BB的DataSheet里特别强调是百分百的检测！[s:18] [s:18] [s:18] 别的运放只能是抽检，你手气好就能买到噪声低的，可是如果你买OPA2111，噪声肯定是低的！[s:97] [s:14] [s:30]
NJM这几款便宜的运放，直流性能较差。
NJM4559:    31mV
NJM4558:    31.01mV
NJM4580:    -15.47mV
NJM5532:    2.5mV
AD827也稍差
AD827:       2.25mV
AD8610:    774.1uV
LM4562:    -502uV

OPA的直流特性就非常出色！
OPA2111 ： -18.44uV
OPA2132/OPA2134:  -45.82uV

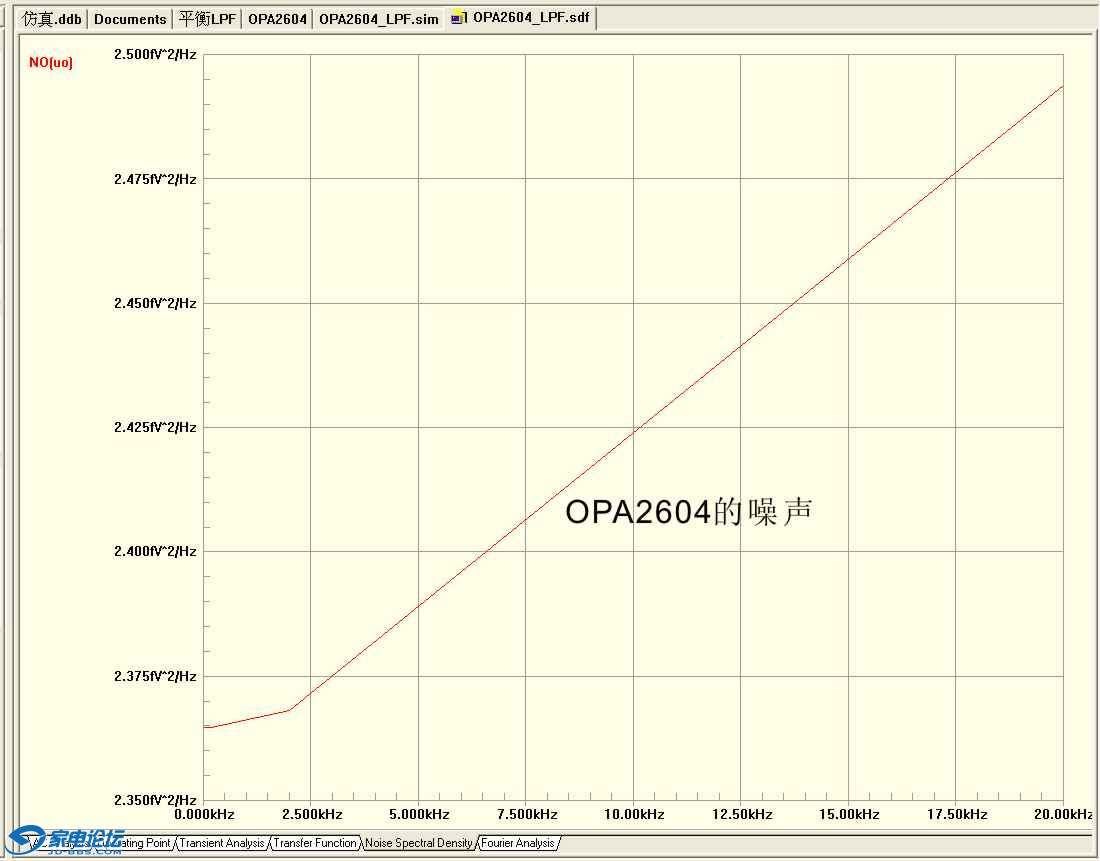

OPA2604: -67.39uV
OPA627: -13.85uV
如果用OPA的几款，完全可以省掉耦合电容，直通功放输入，100uV乘上30倍，不过3mV。[s:18] [s:18] [s:18] 别说什么阻抗匹配哦，仿真结果，大部分运放输出是mΩ级的，少数几个是uΩ级的。[s:97] [s:14] [s:30]
