帮给看看左右声道电平差异大故障原因

scoop945 · 发表于 2026-10-16 23:22

医者发表于 2026-10-16 23:02
问题是，手头没有示波器，最近到也是想弄一台的，也碍于手头紧张。原来看的是正经示波器厂家的2000多的预 ...

璞石有一款便携的600左右，带信号发生器，触摸屏。看着操作挺方便的。看双11有没有活动。
前面买国菲尼瑞斯的便携，操作很不方便退货了。

novrain2102 · 发表于 2026-10-16 23:54

那个buffer缓冲应该是一级运放调整输入输出阻抗吧这后面逻辑上应该是杜比解码，然后就是功放了。

这种小电位器一般都是指数（听感是线性的）音频电位器，可能难买因为管脚分布是定做的，但是也不容易坏。不完全对称是可能的，便宜碳膜。

示波器如果不差钱上鼎阳804吧有惊喜哦

差钱就像我搞个600快的非倪睿思凑合。有综合音频测试仪t-100或者MI, 加上一个宽频毫伏表，示波器用处没有那么大。示波器对我来说，就两个用途：FFT看频谱，抓突发脉冲。

xiaoganglu · 发表于 2026-10-17 00:09

鼎阳的示波器最垃圾，自己发射的电磁波噪音给我统调收音机的准确性带来了很多困扰，原来那台黑白普源的卖了搞的我后悔莫及。

novrain2102 · 发表于 2026-10-17 00:36

xiaoganglu 发表于 2026-10-17 00:09
鼎阳的示波器最垃圾，自己发射的电磁波噪音给我统调收音机的准确性带来了很多困扰，原来那台黑白普源的卖了 ...

但是人家真能上200Mhz,你调收音机不希望有个能直接覆盖调频波段的吗？

医者 · 发表于 2026-10-17 09:04

xiaoganglu 发表于 2026-10-16 23:19
电位器用万用表测量一下就知道好坏，调节旋钮多测几个点的电阻，两声道电阻值一致的话就是好的。接触不好 ...

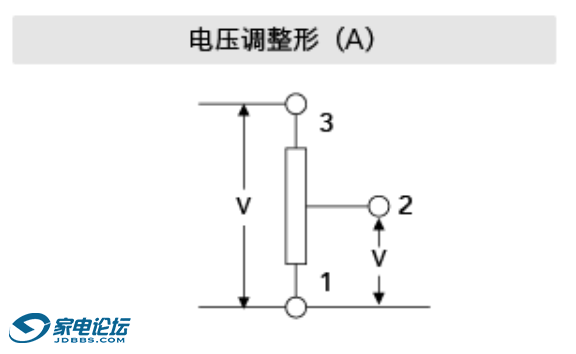

查了ALPS官网，看了他们的技术资料。这种碳膜电位器双通道的阻值差异有±30%。而且接入电路是分压式的，即使电阻值不同，但是分压比例一样，我想得到的信号电平也差不多的。就是说10K的，可以用20K的代替。而且这个机器的音量电位器是在主板背面，要想能检测到还得把主板给解焊拿下来。

医者 · 发表于 2026-10-17 09:07

交易区新帖推荐

novrain2102 发表于 2026-10-17 00:36
但是人家真能上200Mhz,你调收音机不希望有个能直接覆盖调频波段的吗？

调试收音机的手艺也是我一直想学的。不过现在还没有系统学习和实践呢，现在手里没有专业设备

yanyuanwen · 发表于 2026-10-17 09:12

医者发表于 2026-10-17 09:04
查了ALPS官网，看了他们的技术资料。这种碳膜电位器双通道的阻值差异有±30%。而且接入电路是分压式的， ...

电位器输入输出短接，最大音量下，两边一样大就是电位器问题，两边不一样大，就是其他问题

xiaoganglu · 发表于 2026-10-17 18:21

novrain2102 发表于 2026-10-17 00:36
但是人家真能上200Mhz,你调收音机不希望有个能直接覆盖调频波段的吗？

看来你是没看懂我说的意思，我是指这个示波器会发射干扰信号，示波器开机就会发射干扰，这对调试是非常有害的。调试收音机有50Mhz足以，多了也没什么用处。

医者 · 发表于 2026-10-17 22:30

本帖最后由医者于 2026-10-17 22:33 编辑

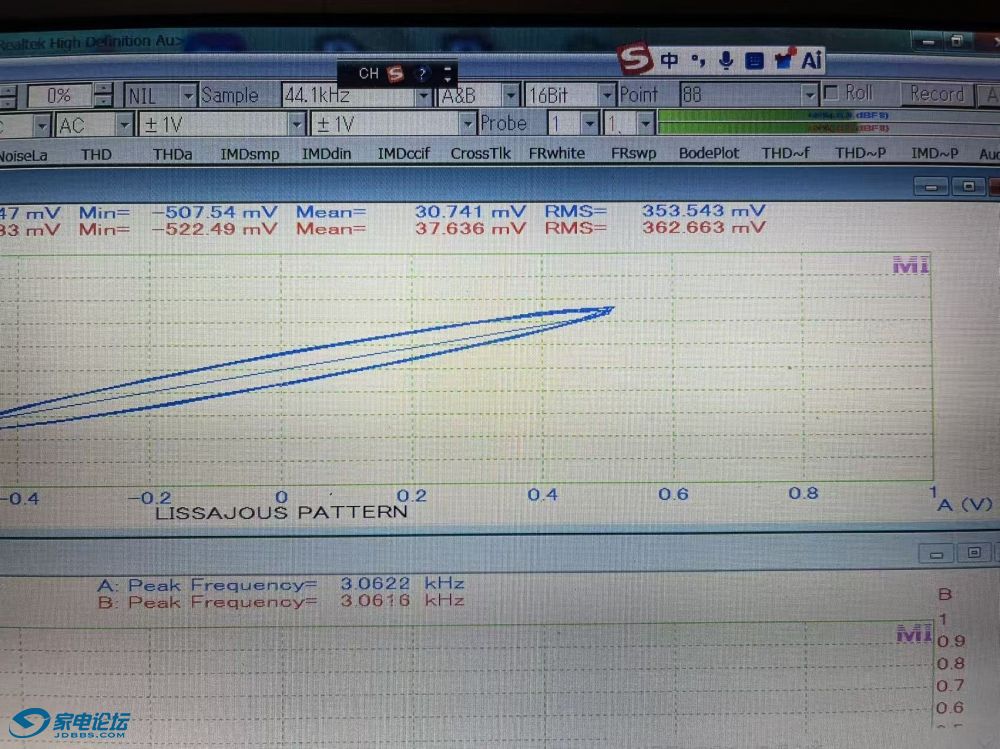

我又拿测试带做一个对比，这次用的是WM-EX910，这个机器主机上没有音量电位器，就一个三挡音量大小的开关。也就是说这个机器不涉及电位器对左右声道不平衡的影响了。用软件检测得到的结果也是这样的左右声道基本上是一致的。

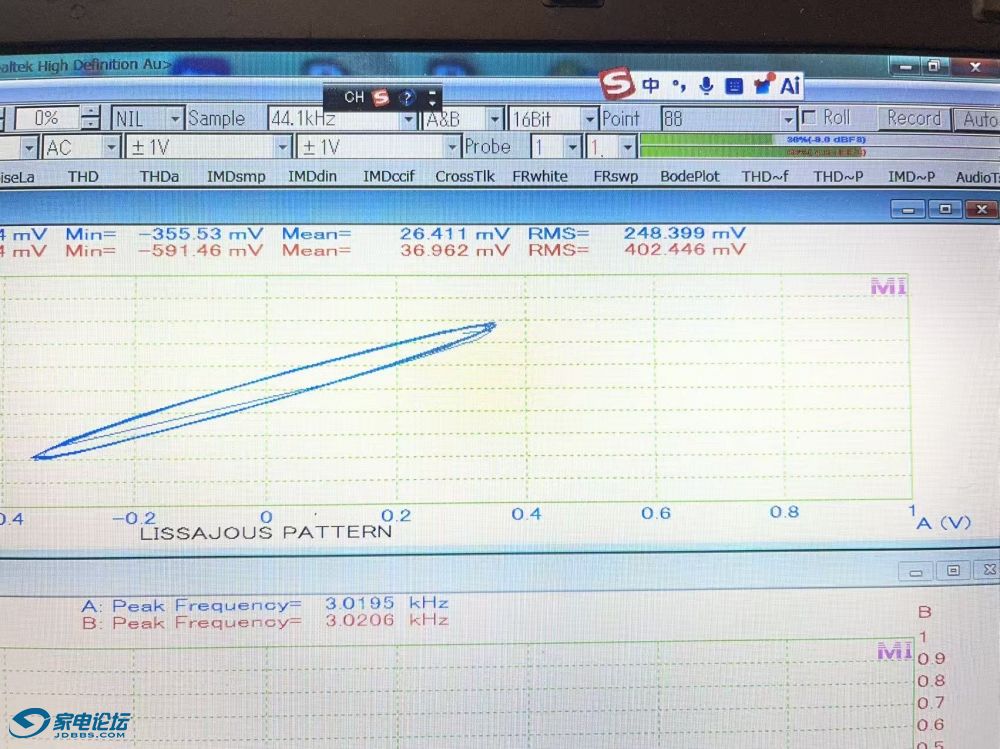

同样一盘测试带，又放回在WM-WE7机器上，于是左右声道严重不平衡的现象又出现了。

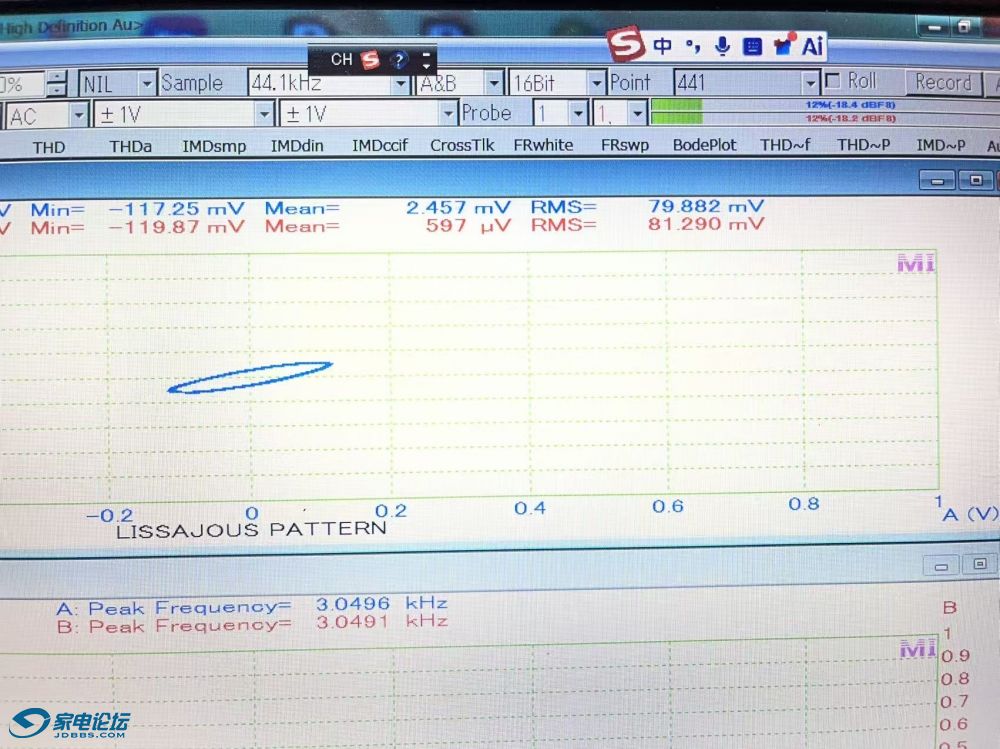

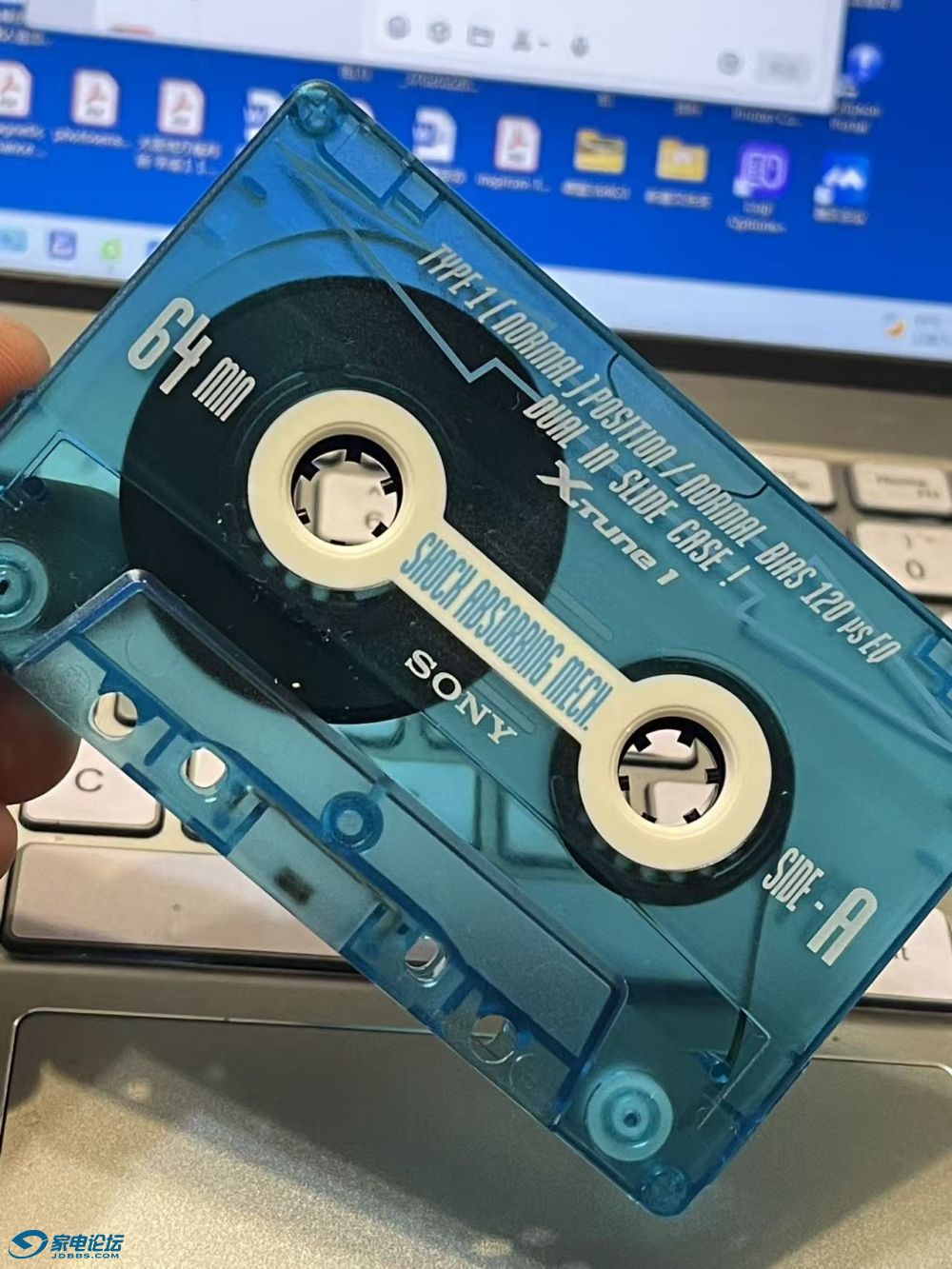

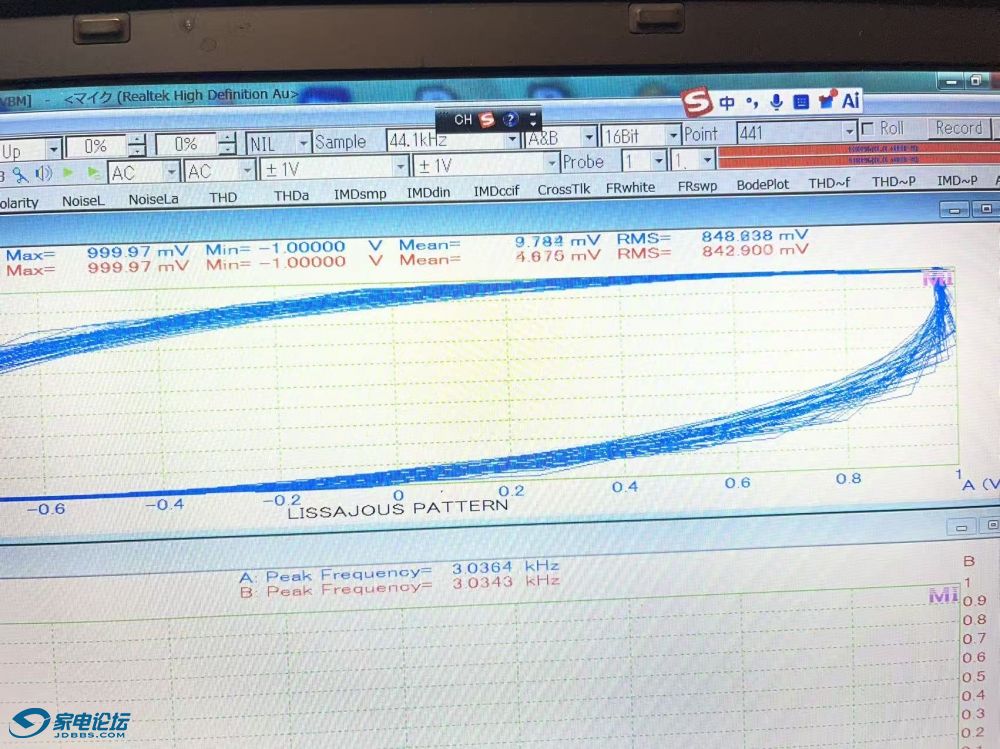

于是想起网友说GX674录制磁带可能有问题，于是再验证一下，把自录频率带用EX910播放，分别在低档音量下看左右声道非常平衡，换到中档音量已经满格了，肯定也就不好比较是不是平衡了。但是从从低档音量可以看出自录的磁带左右声道是平衡的，因为EX910已经用商业测试带验证过了。
那么问题有回到了开始，前天用这个自录带，检测磁头输出是有不平衡现象（0.8mV和1.1mV）,前级输出是（32mV和41mV）,能看出来左右声道的差异的，但还没有达到输出电平差一半的程度。
但前天用ABEX测试带做的时候，磁头输出和前级输出，在WE7上还是平衡的。
弄的我又不会了，又迷惘了。之前结论又错乱了。

再补充一下，从软件检测图能看出方位角是正确的。而且这个GX674录制的肯定是立体声双声道的。至于商业测试带是立体声还是一个宽迹（能涵盖磁头单面左右磁迹宽度）单通道就不知道了。
