帮给看看左右声道电平差异大故障原因

seasons.lb

xiaoganglu 发表于 2026-10-9 18:57
这种问题麻烦大了，这种问题主要是元器件变质造成的，查起来十分麻烦和耗时，我的夏普9191至今还未有解决左 ...

大哥，啥时有空，帮我调一下b100

医者

交易区新帖推荐

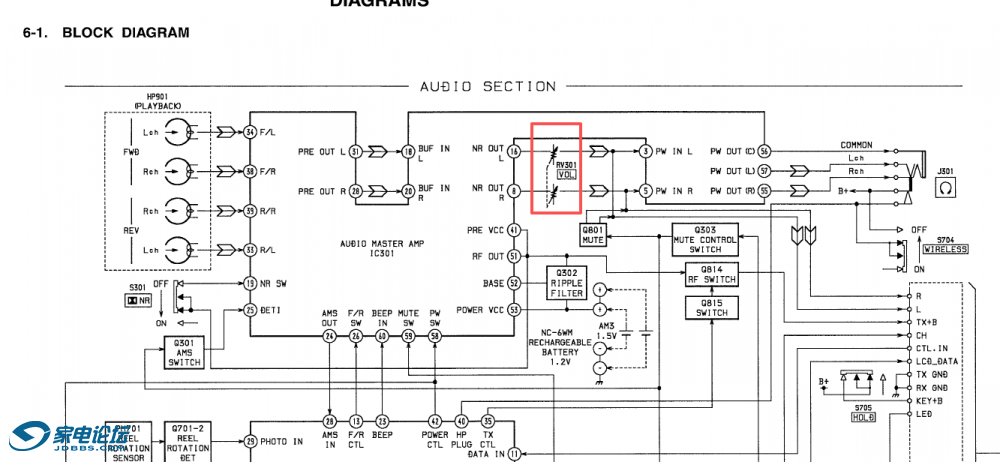

从这个电路图上面看，磁头输入后经过前级，再经过音量电位器，进后级，从功放出来就到耳机插座了。

所以猜测电位器的嫌疑最大

医者

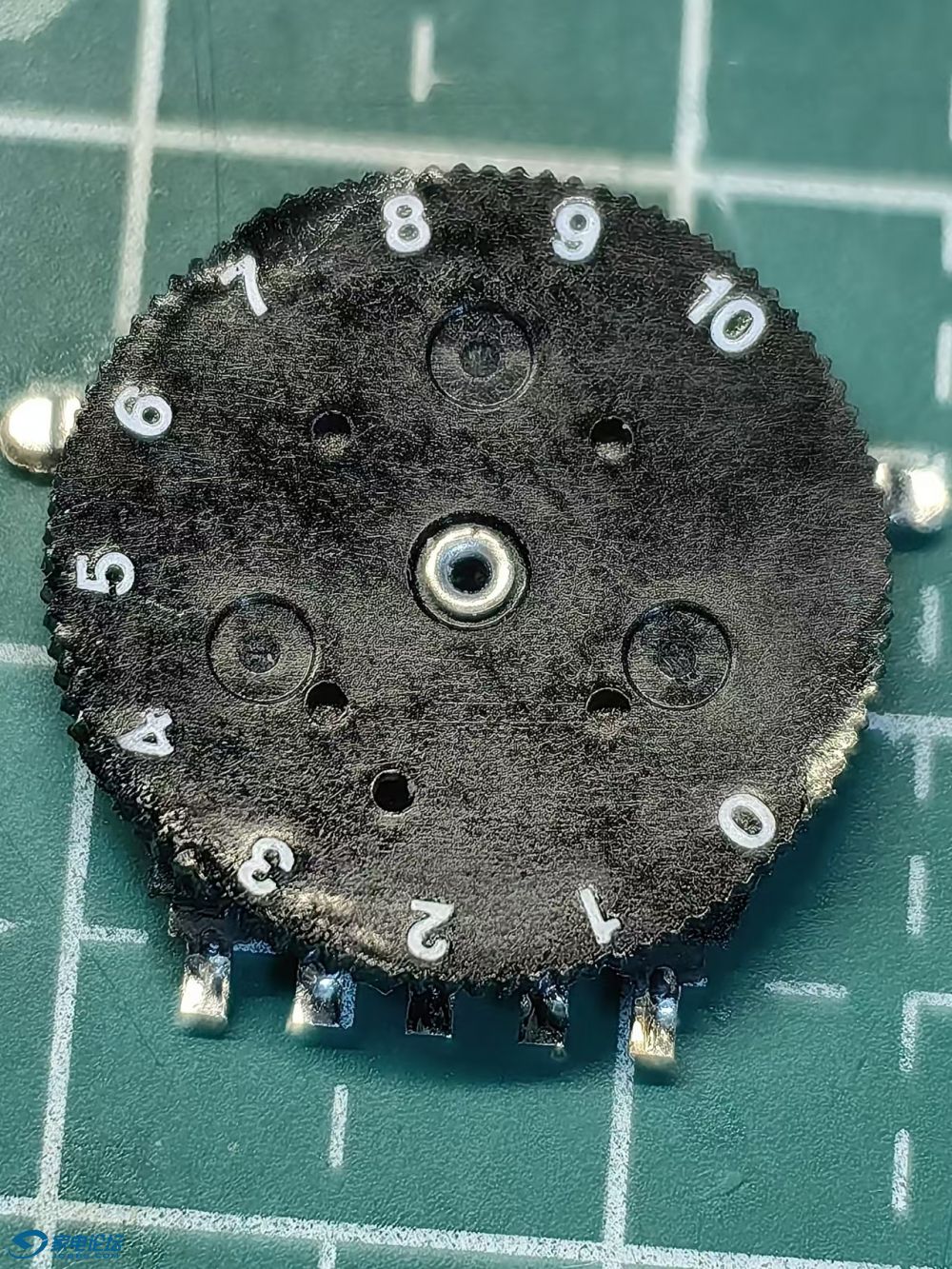

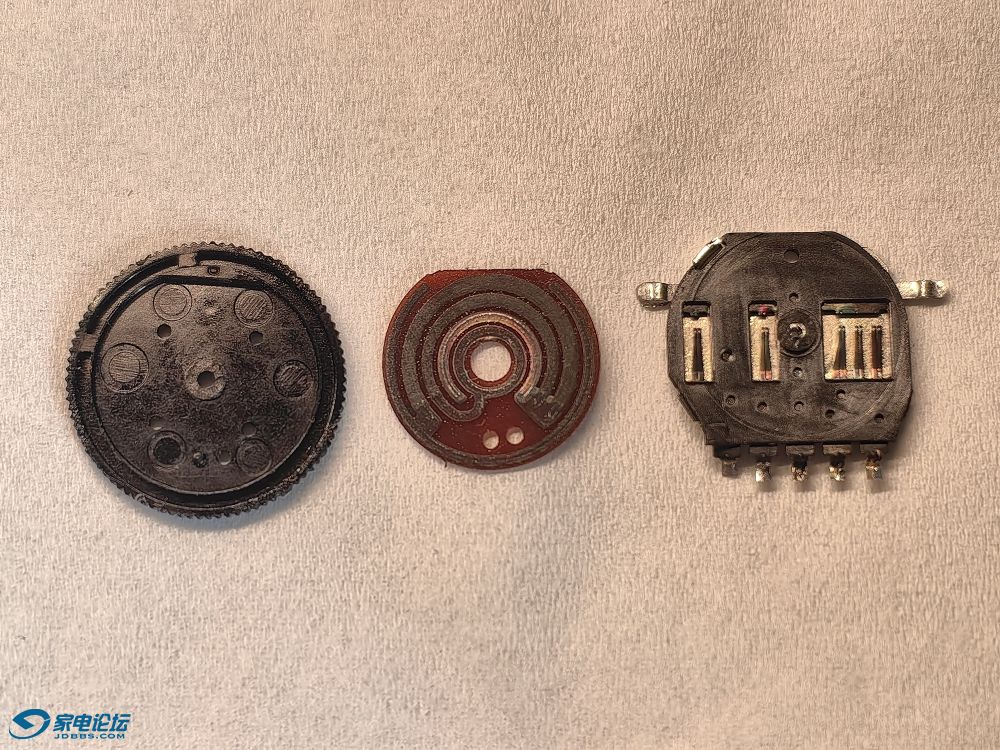

为了更换电位器，先拆了一个GX674的电位器试试手。

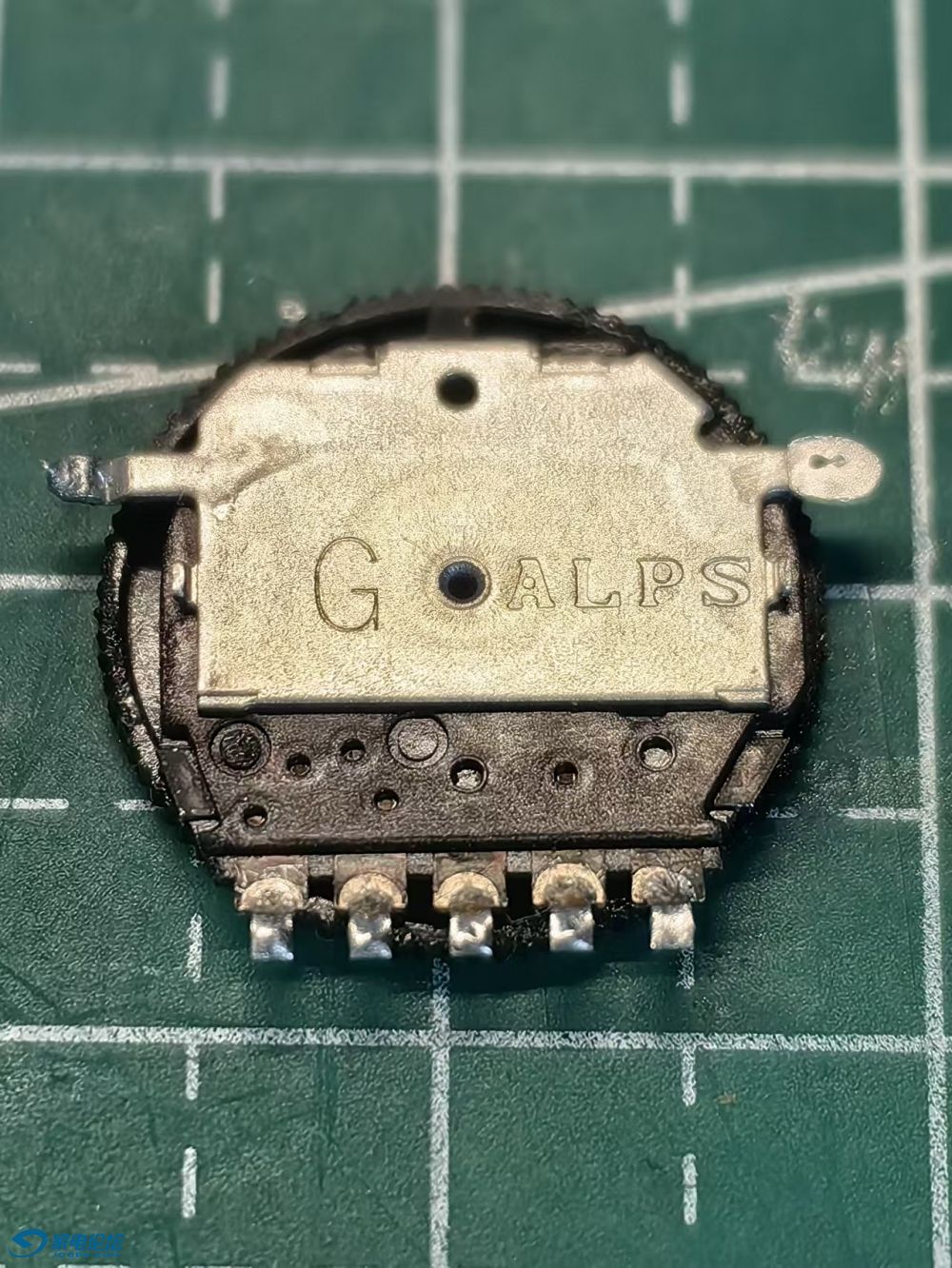

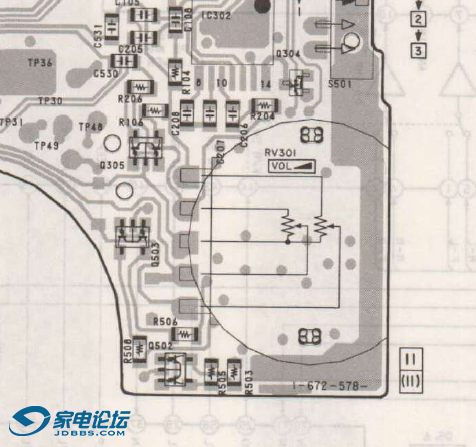

GX674这款根据图纸和实际原件看，是ALPS的旋钮型碳膜电位器。连接端子图和WE1的是不同的。这颗是30K/30K双联的。

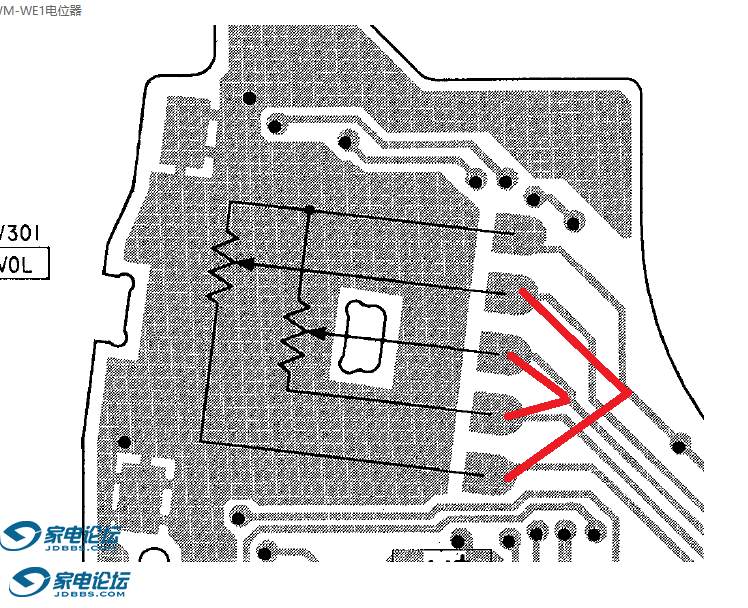

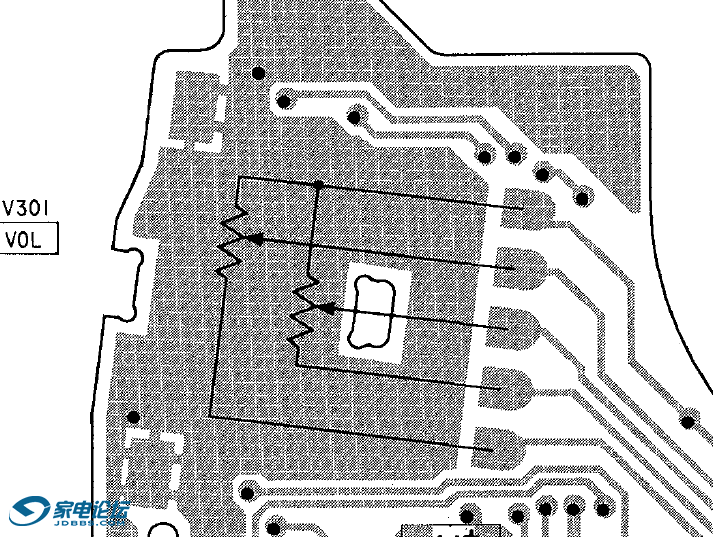

而WE1从图纸看是10K/10K的双联碳膜旋钮电位器。竟然还不通用。

医者

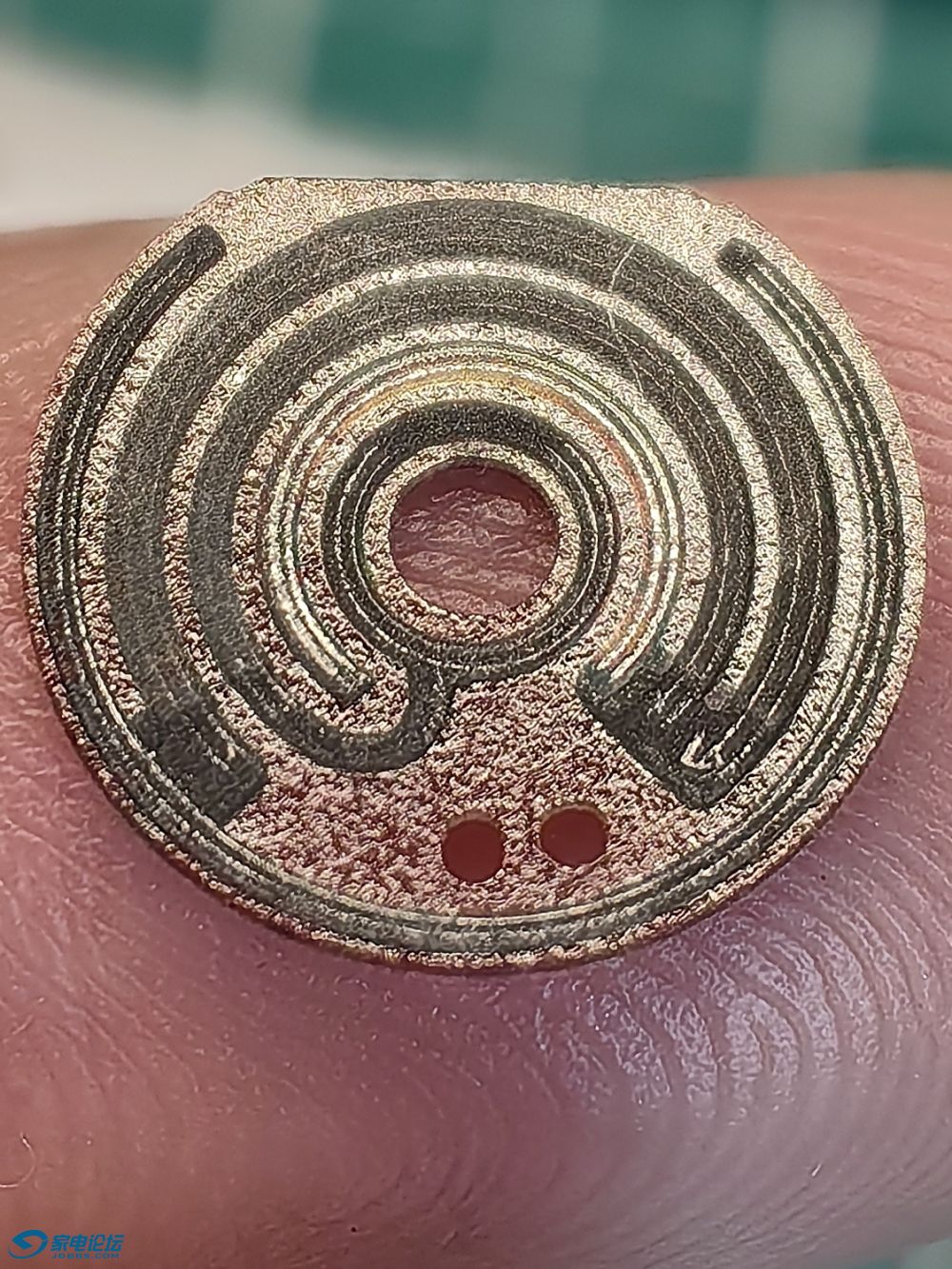

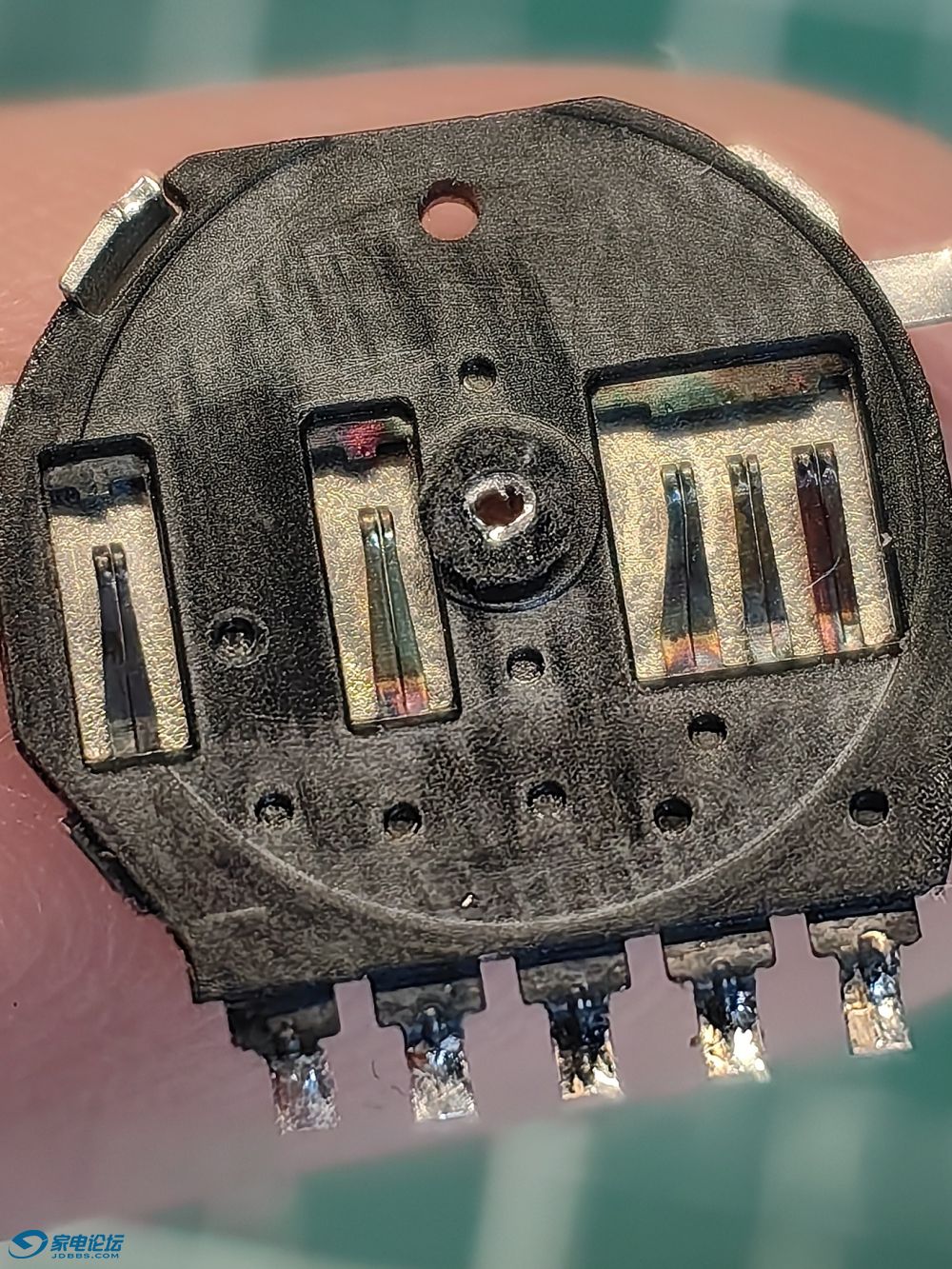

内部的

xiaoganglu

seasons.lb 发表于 2026-10-11 01:51
大哥，啥时有空，帮我调一下b100

现在太忙了，还要打摩声卡呢，要打摩的音质一流，这就十分的耗时。

xiaoganglu

交易区新帖推荐

很少见到音量电位器引起的声道不平衡的，不过你这电路简洁，不好说。

yanyuanwen

只需要用镊子短接一下电位器的输入输出不就知道了

医者

xiaoganglu 发表于 2026-10-11 21:22
很少见到音量电位器引起的声道不平衡的，不过你这电路简洁，不好说。

是吧，你看我发你的那个电路图，整个通路上也没有什么部件了。当然这个是原理图，不是正式图纸，正事的上面还有一些小电容什么的。

医者

yanyuanwen 发表于 2026-10-11 21:30
只需要用镊子短接一下电位器的输入输出不就知道了

给详细说一下，具体操作方法和判断方法。
这种旋钮电位器是分压式连接方法啊，短接的话短接哪里？

yanyuanwen

医者 发表于 2026-10-12 21:16
给详细说一下，具体操作方法和判断方法。
这种旋钮电位器是分压式连接方法啊，短接的话短接哪里？

信号输到电位器的地方和从电位器输到功放的地方

novrain2102

医者 发表于 2026-10-11 12:08
从这个电路图上面看，磁头输入后经过前级，再经过音量电位器，进后级，从功放出来就到耳机插座了。

所以 ...

应该31和28脚测下是不是一致。用任何电平带，杜比电平带更好。

医者

yanyuanwen 发表于 2026-10-12 22:39
信号输到电位器的地方和从电位器输到功放的地方

这样连接上，不就变成最大输出了嘛

医者

novrain2102 发表于 2026-10-13 00:53
应该31和28脚测下是不是一致。用任何电平带，杜比电平带更好。

你好，那两个引脚是前级的输出，所谓一致能是完全一致吗还是大差不差？或者至少不是电平表那种差一半的样子对吧

novrain2102

医者 发表于 2026-10-13 23:05
你好，那两个引脚是前级的输出，所谓一致能是完全一致吗还是大差不差？或者至少不是电平表那种差一半的样 ...

上电平带测试左右应该大概一致。看了下我手头gx654的电路，后期Sony产品的确把前级输出电位器省了，但是31/28到20/18(似乎是杜比输入)仍然是分开的，至少可以观察一下电平差一半是哪里引入的。已经集成到几乎没有外围元件，如果前级输出就差一半，几乎肯定是磁头或者方位角问题。如果前级一致，那就查音量电位器进出口，最后就是耳机放大了。

医者

我回家真拿万用表测了一下。

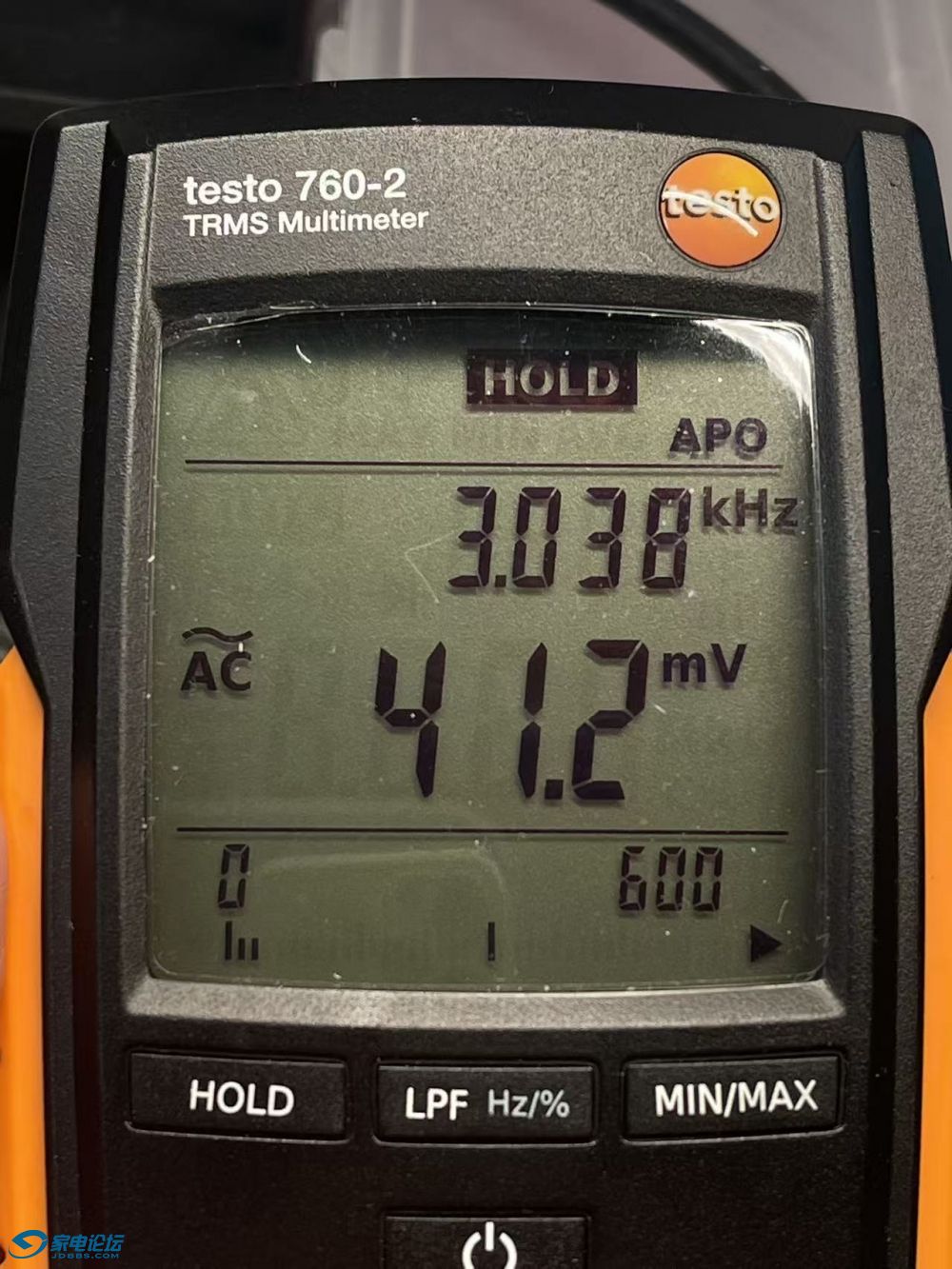

使用的万用表是德图的760-2，磁带是我用GX674自己拿信号发生器录制的3000Hz的测试带，这个磁带的录音电平很高（具体值不知）

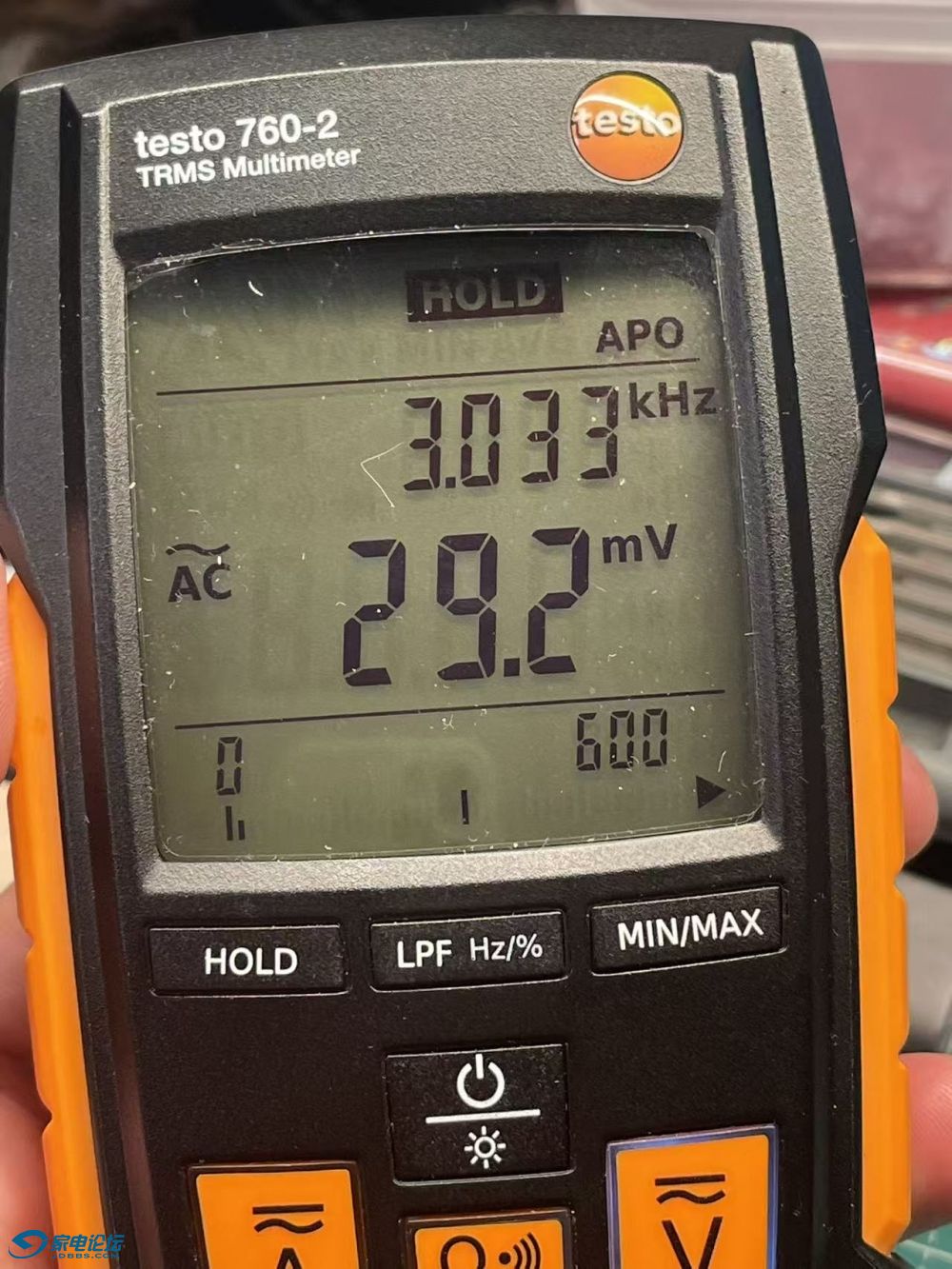

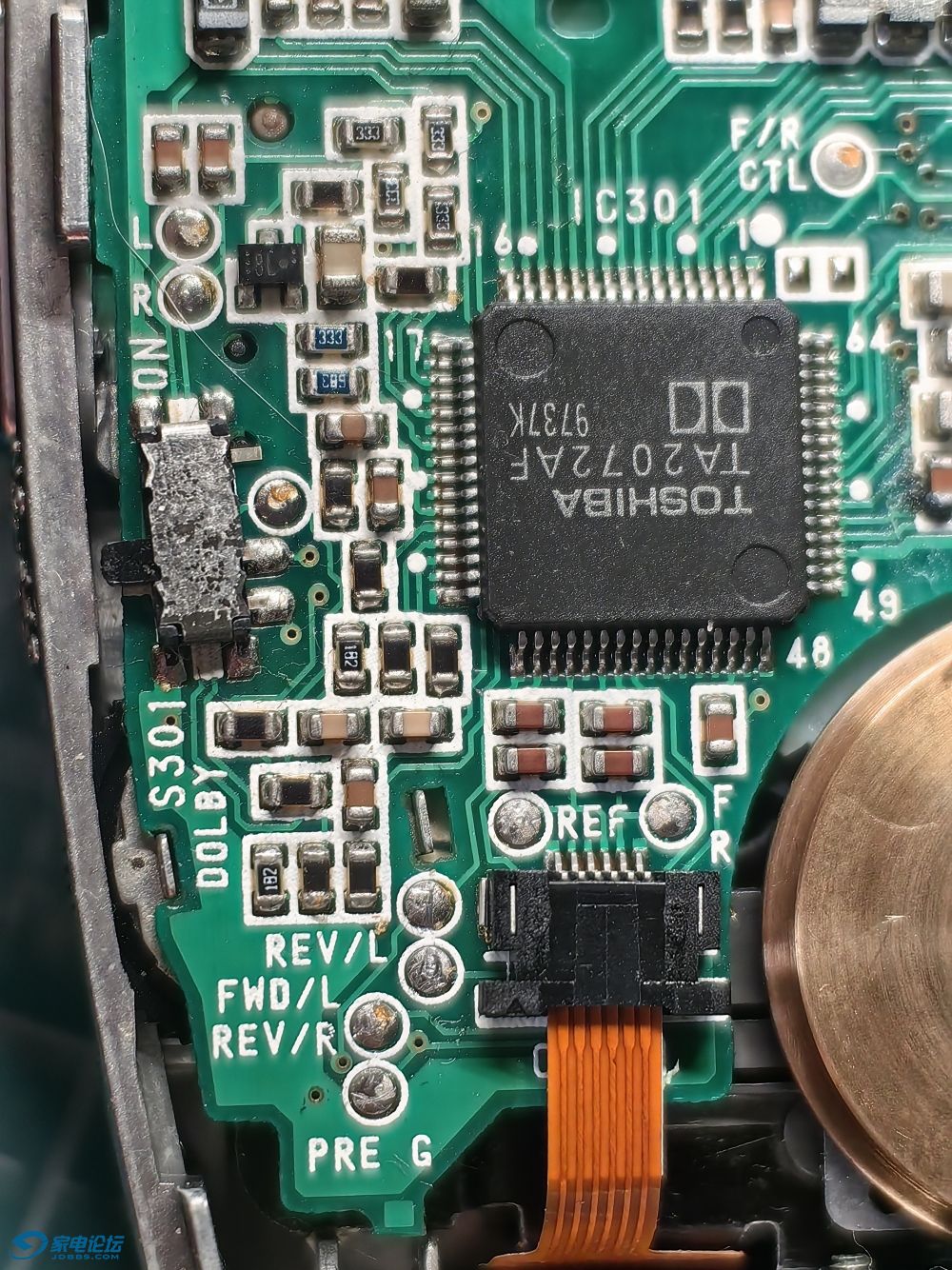

先说说IC301这个芯片的前级输出脚，也就是31脚（L）和28脚（R)输出电平还真的不一样：31脚是29.2mV,28脚是41.2mV。这个确实是体现了两个通道的不平衡。再经过后级的功率放大可能差异还会扩大。、

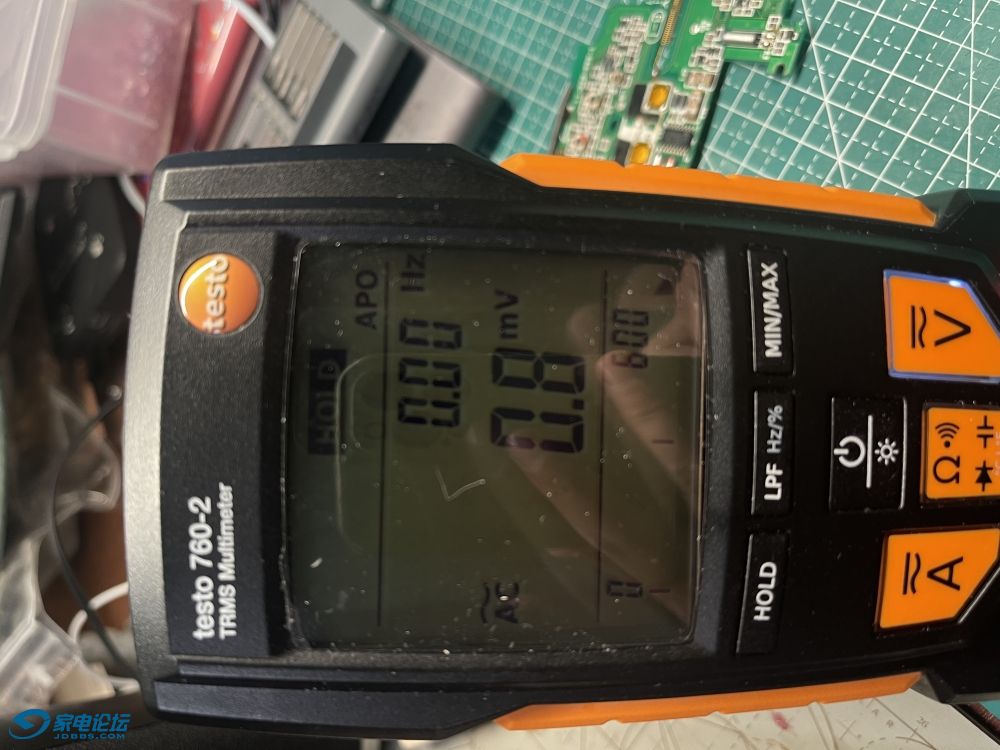

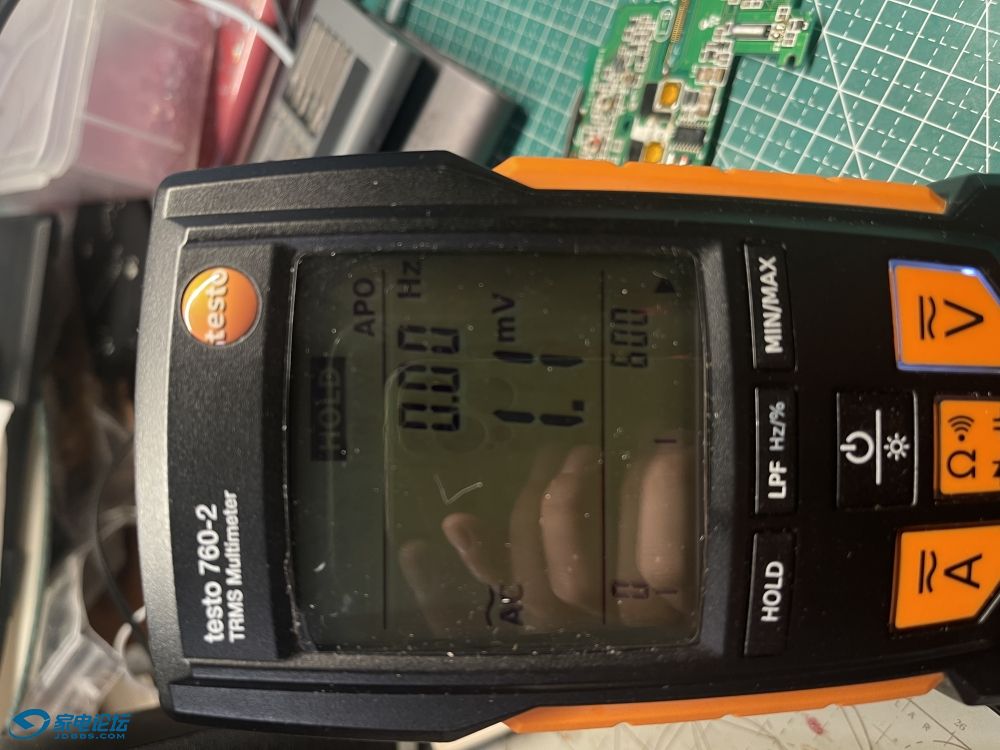

看到了前级输出不平衡后，再往前查查磁头的输出。根据实际检测FWD/R-REF间的是1.1mV, FWD/L-REF间是0.8mV.
由此再对上述数据变换一下：
前级输出的R/L=41.2/29.2=1.411
磁头输出的R/L=1.1/0.8=1.375
也就是磁头端的R/L不平衡度和前级输出端的R/L不平衡度很近似，由此推测不平衡原因起源于磁头处。
于是原因可能有两个：1.3000Hz磁带本身录音时左右电平有很大差异。2.确实磁头自身问题导致的不平衡。
