帮给看看左右声道电平差异大故障原因

医者

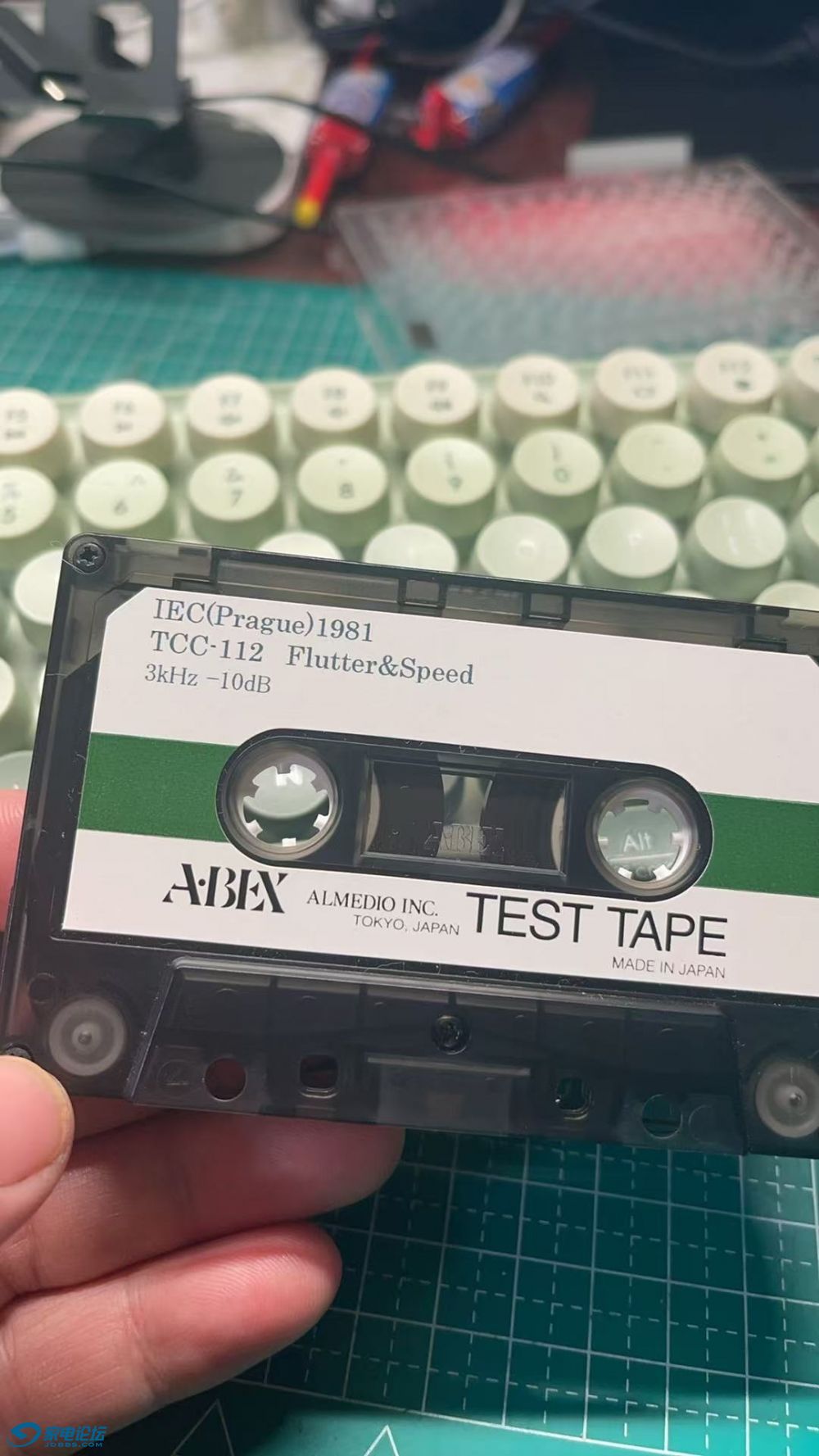

书接前文，于是乎我又拿了一盒ABEX的3KHz -10dB的测试带TCC-112进行相同的测试。

测试结果是：

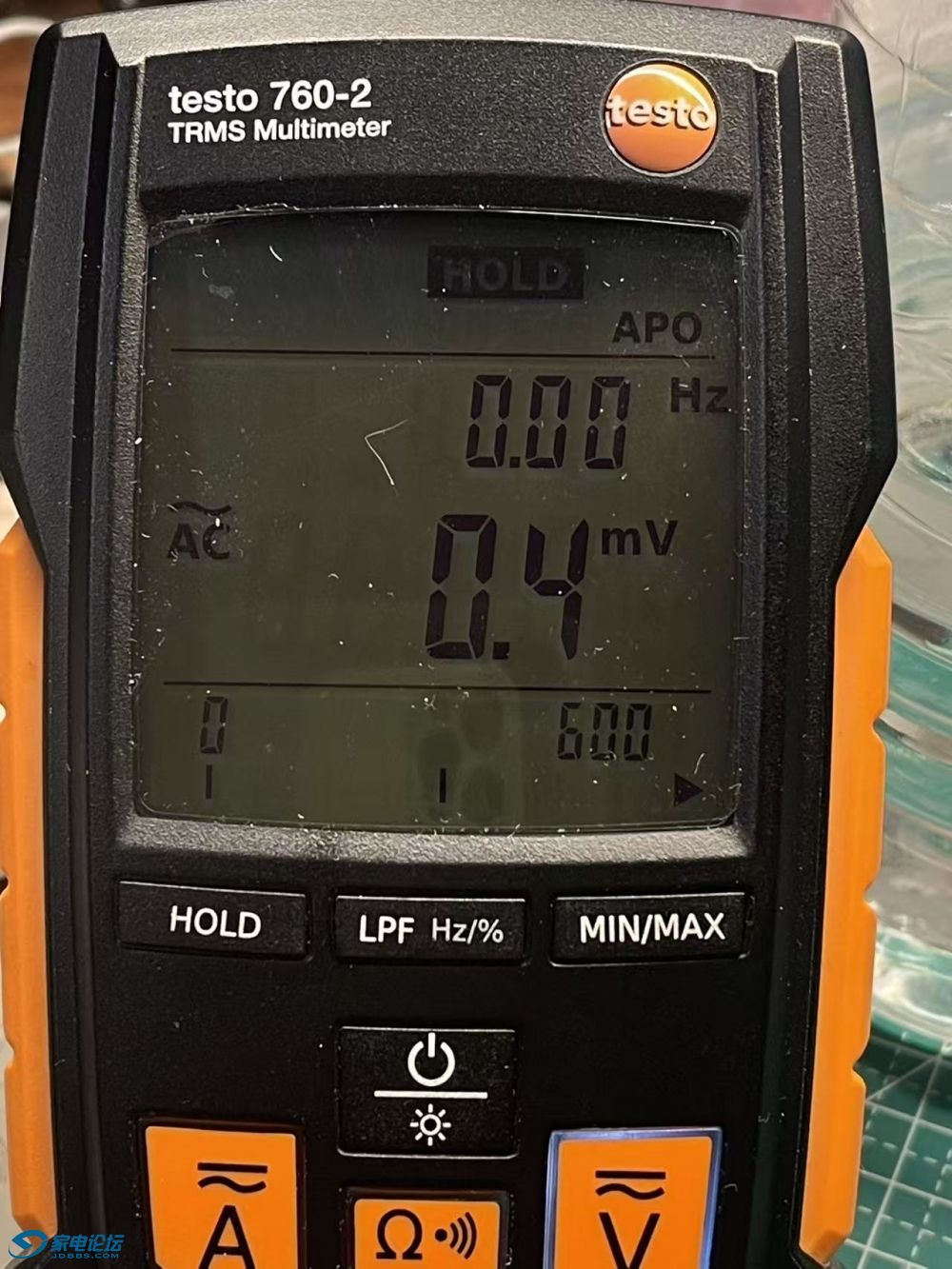

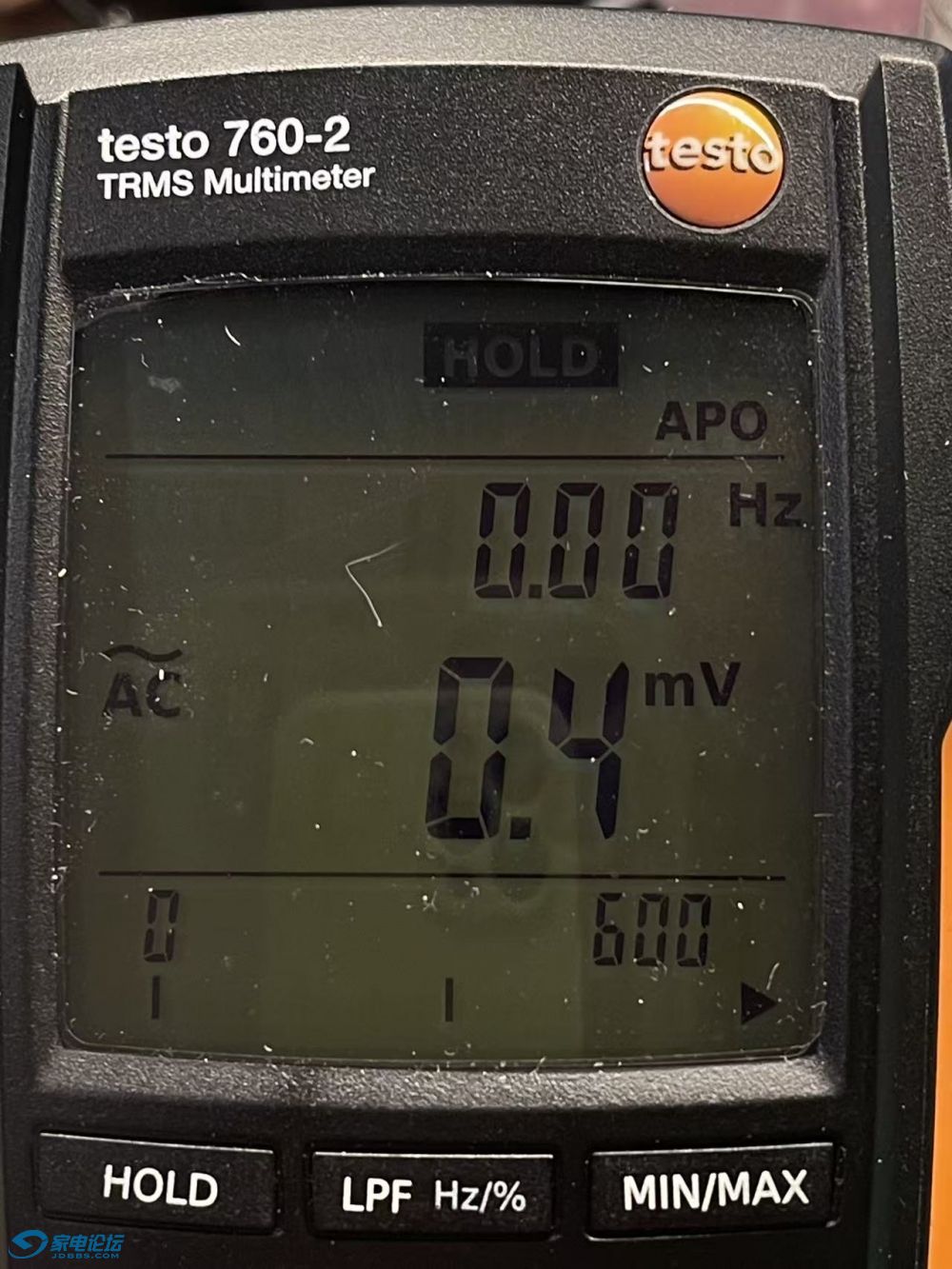

1.磁头端FWD/R-REF=0.4mV   FWD/L-REF=0.4mV

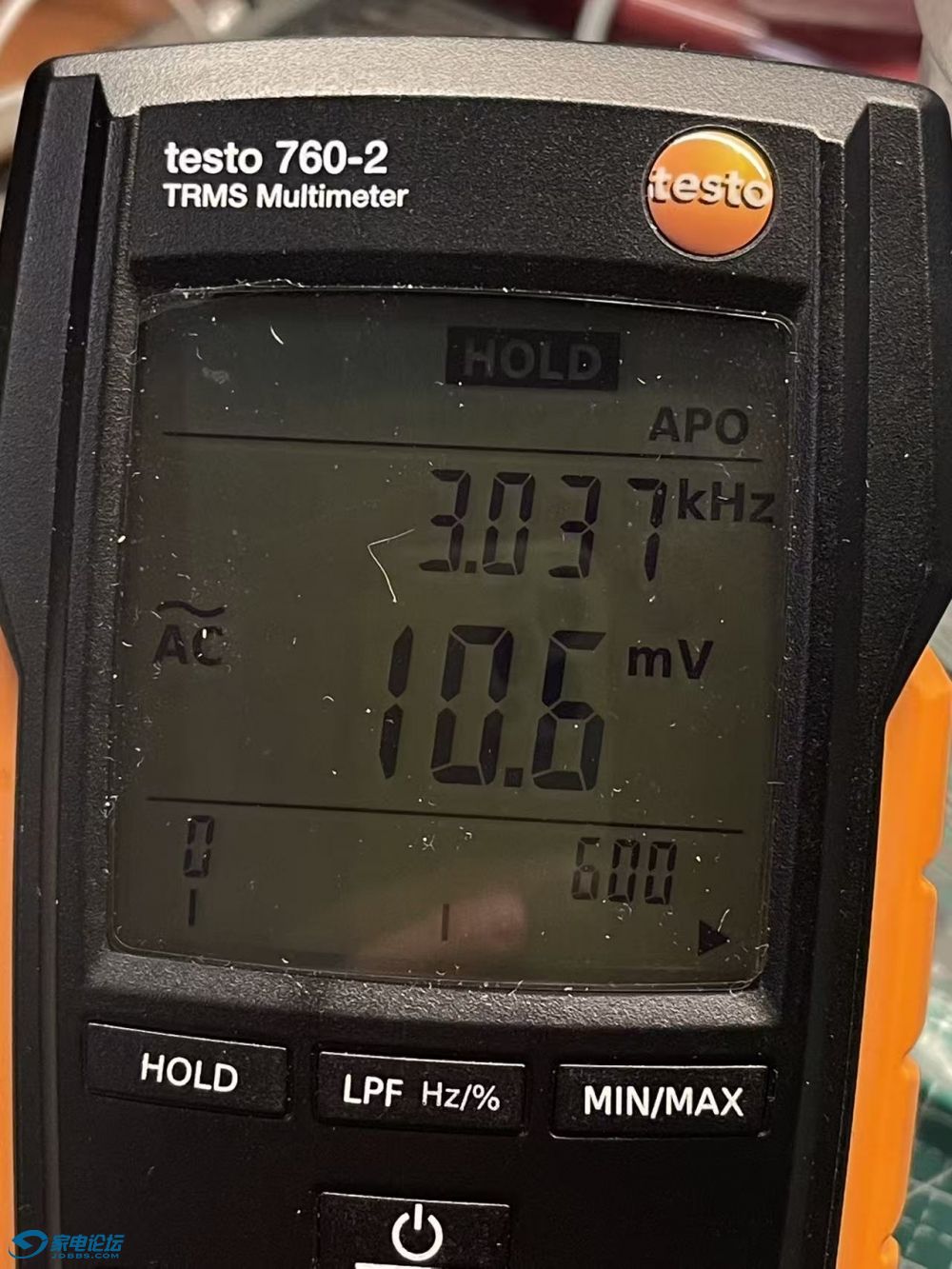

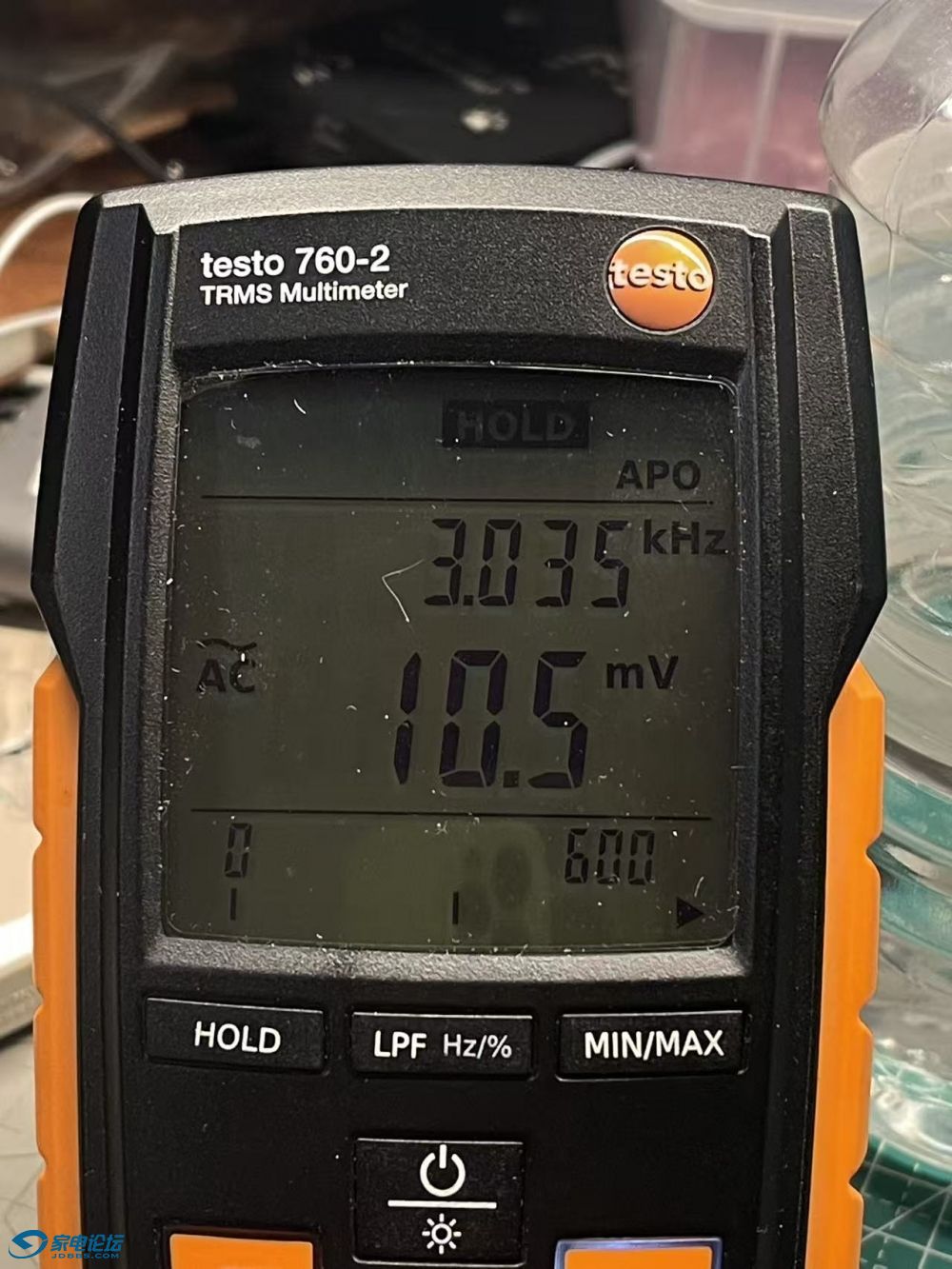

2.IC301的31脚（PRE-L）=10.5mV   28脚（PRE-R）=10.6mV
由此得到结论是：
使用正式的测试带，从磁头端到前级输出端左右输出基本是一致的，也就是说是平衡的。推论出磁头拾音左右声道没有问题，是磁带的问题。
可能自己用GX674录制的测试带有问题，左右不平衡很严重，但是在GX674上回放时左右差异很小，可能是GX674的方位角跟WE7的方位角不匹配。
但更深刻问题是之前用我手里的四盒标准测试带（两盒TEAC的（3KHz-4dB,6.3KHz-10dB），一盒ABEX(3KHz -10dB)，一盒贵阳无电线四厂8KHz-10dB）测试时都观察到了耳机输出口的左右不平衡现象。出现了矛盾，不知道如何解释。

医者

交易区新帖推荐

novrain2102 发表于 2026-10-13 23:47
上电平带测试左右应该大概一致。看了下我手头gx654的电路，后期Sony产品的确把前级输出电位器省了，但 ...

按照你给的排查思路，自己实操了一下。给点评一下呗

novrain2102

原来是别的机器录的，方位角还有磁头高度不同，都能导致输出不平衡。gx674这样的直流抹音固定磁头的小机器基本上只能录个响

测试带一般是全轨单声道，前级吻合很好说明WE7磁头和方位角都没有大问题。万用表即便带宽不够也不影响相对比较。再往后是缓冲/杜比-》音量-〉耳机功放。在集成块外几乎没有什么元件，真有可能就是电位器质量问题，或者电容漏液之类的线路污染。集成块本身问题导致增益不一致可能性很小。

scoop945

医者 发表于 2026-10-10 21:52
就是那个叫IM的软件，可以再网上查一下，有最新版的

能不能把图标给截一下看看是什么软件，IM或者MI相关的都没找到

医者

scoop945 发表于 2026-10-15 19:09
能不能把图标给截一下看看是什么软件，IM或者MI相关的都没找到

叫Multi-Instrument 3.5

scoop945

交易区新帖推荐

医者 发表于 2026-10-15 21:21
叫Multi-Instrument 3.5

找到了，谢谢。
Multi-Instrument万用仪将你的电脑变为一台多功能的虚拟仪器，如示波器，频谱分析仪、声谱仪，频率计声压计，振动计及LCR表，设备检测仪数据记录仪，信号发生器等仪器。

医者

scoop945 发表于 2026-10-15 23:51
找到了，谢谢。
Multi-Instrument万用仪将你的电脑变为一台多功能的虚拟仪器，如示波器，频谱分析仪、声 ...

这个软件要求电脑要有独立的麦克输入才行。有的笔记本就一个耳麦插孔，反而不能使用了。

医者

novrain2102 发表于 2026-10-15 00:12
原来是别的机器录的，方位角还有磁头高度不同，都能导致输出不平衡。gx674这样的直流抹音固定磁头的小机器 ...

测试带是单声道的？这个怎么验证？

xiaoganglu

正规大厂出的测试带你是不用怀疑其准确性的，除非你损坏了它，磁头没磨损的话一般也是没问题的，还是怀疑你的前级电路吧，你这种情况下，最好是有示波器来测量，看波形比较好，用软件的示波器行不行就不太清楚，仪器的示波器输入阻抗是很高的，接入不会影响测试的准确性，如果用声卡输入的信号来测试就不一定了，声卡的输入阻抗一般才几十K，并联上去会有影响的。

医者

novrain2102 发表于 2026-10-15 00:12
原来是别的机器录的，方位角还有磁头高度不同，都能导致输出不平衡。gx674这样的直流抹音固定磁头的小机器 ...

这个万用表用AC的毫伏当，10mV的时候是能检测到频率的，但是0.4mV的时候就检测不到了，可能电压太低了。

医者

xiaoganglu 发表于 2026-10-16 22:39
正规大厂出的测试带你是不用怀疑其准确性的，除非你损坏了它，磁头没磨损的话一般也是没问题的，还是怀疑你 ...

问题是，手头没有示波器，最近到也是想弄一台的，也碍于手头紧张。原来看的是正经示波器厂家的2000多的预算的。现在看看那种网红示波器几百块的估计也能用，买了又怕后悔。

医者

novrain2102 发表于 2026-10-15 00:12
原来是别的机器录的，方位角还有磁头高度不同，都能导致输出不平衡。gx674这样的直流抹音固定磁头的小机器 ...

你说的那个缓冲（BUF）是做什么用的？再之后还有杜比的输出，有些机器是有调整杜比输出电平的，但这个机器是没有的。这种小机器咸鱼才100块一个，想给弄明白了还挺费事。
还有说的那个音量电位器，这个机器是用的10K/10K的，最近看了一些文章，说要A型的，但是网上很少有卖A型的，好多都是B型线性电位器，不知道弄上去能不能行。
现在的电器没有物理音量调节了都，ALPS的产品也很少了就那么一个系列的了。接连脚位置还不一样。

xiaoganglu

医者 发表于 2026-10-16 23:02
问题是，手头没有示波器，最近到也是想弄一台的，也碍于手头紧张。原来看的是正经示波器厂家的2000多的预 ...

买就买个好点的，像普源这样的，杂牌总是会有这样或者是那样的问题，你用了就知道。

scoop945

医者 发表于 2026-10-16 22:17
这个软件要求电脑要有独立的麦克输入才行。有的笔记本就一个耳麦插孔，反而不能使用了。

有USB声卡，接LINE IN可以看到波形，刚开始2个声道波形都没有顶，后来有1个声道波形顶不见了，不是显示问题。3.7版本出来跟你的有一点点区别，看不到MV显示。

xiaoganglu

医者 发表于 2026-10-16 23:05
你说的那个缓冲（BUF）是做什么用的？再之后还有杜比的输出，有些机器是有调整杜比输出电平的，但这个机 ...

电位器用万用表测量一下就知道好坏，调节旋钮多测几个点的电阻，两声道电阻值一致的话就是好的。接触不好也很容易测，测量的同时调节旋钮，电阻平稳减少或增加不会乱跳动就是好的。
