求助大佬，请教下磁头放大电路NAB问题！

trmzx1

david-ease 发表于 2025-3-19 21:42
是这款。sk1开关闭合就是对应70us网络了。
看来这款机器是机芯内通过开关自动选择磁带的，没有手动切换 ...

对！红圈内两个开关，左为磁带检测开关，右为二类带检测开关。

trmzx1

交易区新帖推荐

david-ease 发表于 2025-3-19 21:45
双头怪机芯真没有玩的价值。
上面这张图是卖家拍的照片，它的压带轮目测已经算很好了，但卖家在卖贴中都 ...

是的，我买了两台，一台差的做配件机，看压带轮也没变形，反面就是颤音，一看新的压带轮很贵，再加上这款机器的音质不是太喜欢，就想试着换下电路改下，找了几种机型的都觉得不是自己想要的，后来才选定d6610的。

david-ease

trmzx1 发表于 2025-3-19 21:51
对！红圈内两个开关，左为磁带检测开关，右为二类带检测开关。

sony后期的超薄机都是内置的磁带选择开关的。
我上面说的是飞利浦D6610这种早期的砖头机也使用内置开关了。
一般早期的砖头机都是外置的手动磁带选择开关。

trmzx1

david-ease 发表于 2025-3-19 21:56
sony后期的超薄机都是内置的磁带选择开关的。
我上面说的是飞利浦D6610这种早期的砖头机也使用内置开关 ...

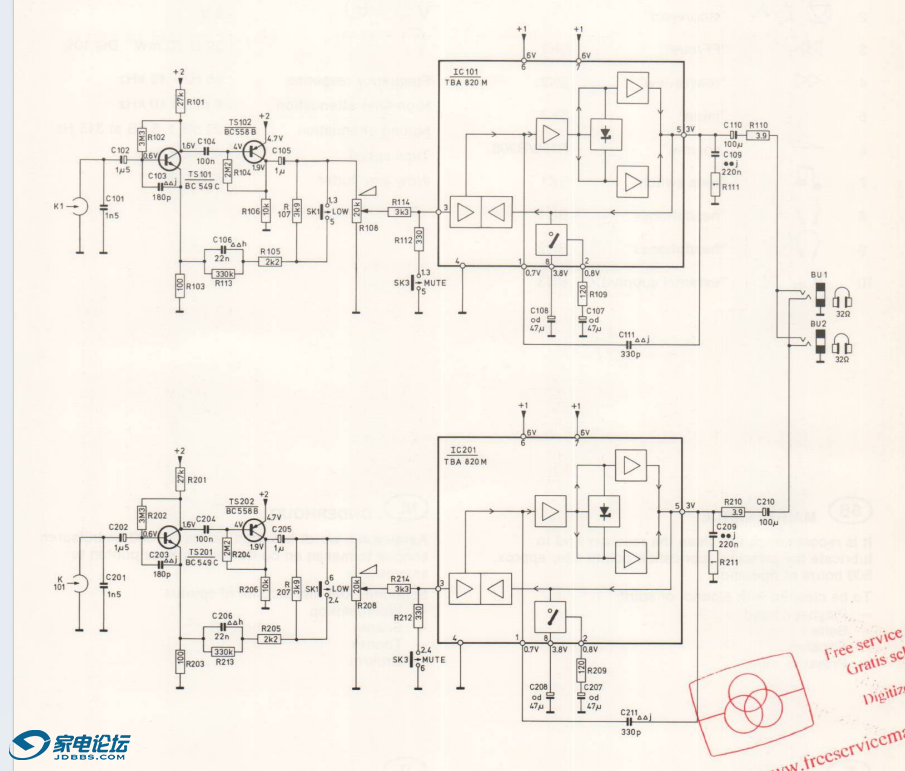

不好意思，献丑了！但是我看了电路，包括这两天请教了几位大神，电路图上没有内置开关啊！就3个开关，SK1（TONE）、SK3（MUTE）都是外置，SK2是机芯开关吧。

david-ease

sk1就是内置的磁带切换开关了，放入磁带后机器自动识别磁带类别，进而使用70us或120us的EQ网络。
外置的磁带切换开关，是指像DD那样需要手动选择磁带类别，机器不能自动识别磁带类别，需要用户根据磁带类别自己选择。

trmzx1

交易区新帖推荐

david-ease 发表于 2025-3-19 22:34
sk1就是内置的磁带切换开关了，放入磁带后机器自动识别磁带类别，进而使用70us或120us的EQ网络。
外置的磁 ...

哦！谢谢指点！请问下您两台机器对比过吗？各有什么特色？

coffee_bean

david-ease 发表于 2025-3-19 22:34
sk1就是内置的磁带切换开关了，放入磁带后机器自动识别磁带类别，进而使用70us或120us的EQ网络。
外置的磁 ...

D6610有点奇怪。壳子上印着METAL/CrO2，按说该支持磁带类型选择，标准做法要么手动切换，要么自动检测。但仔细看图，整机电路唯一和磁带选择有关联的SK1是位于音量控制下方的一个外置开关，功能标注却是音调开关，开关置于High时为120us（实际电路132us），置于Low时切换为50us（实际电路48us），而不是二类带该有的70us。另外规格表上有一行：高频滤波衰减6dB@10k，我想应该是指SK1位于Low时的高频衰减量。从本质上讲，一类切换为二类就是衰减更多的高频，SK1起到了这个作用，但为什么放着标准的70us不用而选择50us这个数？这样一来高频衰减量更大，10k处比70us低了近3dB，对听音效果明显不利啊。唯一的收益是噪声也衰减了，问题是有这么干的吗，实在不懂。不知使用说明书上是怎么写的。




philips d6610 service.rar (2.37 MB, 下载次数: 2)

2025-3-20 14:34 上传

点击文件名下载附件

david-ease

coffee_bean 发表于 2025-3-20 14:35
D6610有点奇怪。壳子上印着METAL/CrO2，按说该支持磁带类型选择，标准做法要么手动切换，要么自动检测。 ...

是哦，飞利浦这个机器不按套路出牌。
从手册上的拆解图看，内部并没有内置磁带选择开关。
机身上的TONE开关对应的是SK1.
我是这样帮飞利浦解释圆场的，不知道对不对，哈哈。
1、我确实支持了METAL CrO2 TAPE，你看我电路设计了转换网络。
2、我没按标准的70us/120us设计，是由于我把它定义是TONE了。
3、你放入一类带，可以玩tone体会low、high的效果。
     你放入二类四类带，也可以玩tone体会下low、high的效果。
     至于好听不好听，见仁见智，反正我就是这样设计给你玩的。

trmzx1

david-ease 发表于 2025-3-20 16:20
是哦，飞利浦这个机器不按套路出牌。
从手册上的拆解图看，内部并没有内置磁带选择开关。
机身上的TONE ...

我觉得比较赞成您说的第三点，应该是取了个巧。一类带时，sk1就起到音调作用。二类带时就起到120uS的设计。这两天我也比较了好几款随身听的电路，比如说我和您提到的fx999，就不是标准的120us，按原理图参数计算是136us，应该是和磁头或者前置IC内部电路有关。

david-ease

trmzx1 发表于 2025-3-20 16:34
我觉得比较造成您说的第三点，应该是取了个巧。一类带时，sk1就起到音调作用。二类带时就起到120uS的设计 ...

说得好听的叫取巧，说得不好听的叫偷工减料，哈哈
它把EQ补偿和TONE音调电路就这样简单的实现了。
老板看了直呼降本增效高手：）

trmzx1

哈哈，不得不服人家的构思，又还增加了卖点！看下爱华的设计，全是往复杂了设计，一个电路下来，光静音开关就好几路。不过我还是比较欣赏飞利浦的设计，符合大道至简的理念。

大风吹666

楼主是不是看了这个中毒了
他的低频恢宏，宽松大气，宛如打通了任督二脉。用d6610听歌有种嗨死人不偿命的感觉；有种肢体不协调，但是想跳舞，五音不全，但是想开口的感觉。

liebdeckwm

coffee_bean 发表于 2025-3-20 14:35
D6610有点奇怪。壳子上印着METAL/CrO2，按说该支持磁带类型选择，标准做法要么手动切换，要么自动检测。 ...

看到这个机子想起我曾经有过的一个夏普小鸡QT30。将磁带类型切换赋予降噪功能是不是有点儿。。。

coffee_bean

liebdeckwm 发表于 2025-3-22 12:25
看到这个机子想起我曾经有过的一个夏普小鸡QT30。将磁带类型切换赋予降噪功能是不是有点儿。。。

好漂亮

coffee_bean

大风吹666 发表于 2025-3-22 11:10
楼主是不是看了这个中毒了
他的低频恢宏，宽松大气，宛如打通了任督二脉。用d6610听歌有种嗨死人 ...
