求助大佬，请教下磁头放大电路NAB问题！

trmzx1

最近想仿制一块d6610的磁头放大电路，发现没有金属带的均衡网络，又没有相关的资料可查，请问哪位高手能指教下怎么加入相关电路及相关原理，不胜感激！

coffee_bean

交易区新帖推荐

R105改为3.3k，R107改为2.7K即可，SK1打开对应Normal，闭合对应CrO2/Metal。另外电路的频响是针对砖头机设计的，如果需要更宽的频响，C101、C104可能要调整。

trmzx1

coffee_bean 发表于 2025-3-18 23:06
R105改为3.3k，R107改为2.7K即可，SK1打开对应Normal，闭合对应CrO2/Metal。另外电路的频响是针对砖头机设 ...

谢谢指导。还想请教下是不是有什么计算公式，我查了全网没找到。您提到的针对砖头机设计，请问能详细说说针对不对机器有些什么门道吗？如果要更宽的频响，C101、C104要怎么调整才好？现在仿这电路磁头肯定与原机不同，那C101怎么取值更好？

jjgg12688

用扫频仪才能看出来。幅频变化

医者

这问题也太专业了。

trmzx1

交易区新帖推荐

jjgg12688 发表于 2025-3-19 12:03
用扫频仪才能看出来。幅频变化

请问是要用专业的扫频仪？还是用RMAA加声卡和电脑？

咝咝入扣

trmzx1 发表于 2025-3-19 11:30
谢谢指导。还想请教下是不是有什么计算公式，我查了全网没找到。您提到的针对砖头机设计，请问能详细说说 ...

参考这一章节

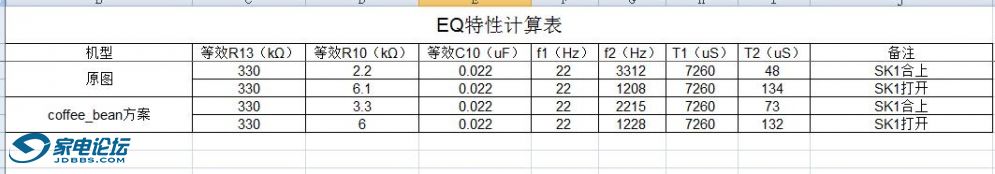

在你的电路图中，R113相当于文中的R13，C106相当于文中的C10；R105、R107串联后相当于文中的R12。那么，按你的电路图和豆兄提供的电阻数值分别计算f1、f2、T1、T2得到如下表：

等等，这表中得出来T1的数值很大问题啊，正常应该是接近3180。转折频率f1也不对。

我再将R113改了一下，改成150k，再计算一遍。这次的结果接近了：

coffee_bean

trmzx1 发表于 2025-3-19 11:30
谢谢指导。还想请教下是不是有什么计算公式，我查了全网没找到。您提到的针对砖头机设计，请问能详细说说 ...

反馈网络一般有2种结构，连接和计算如下：

飞利浦这个老砖的反馈网络相当于左图，按原图参数，t1约132us，t2为7260us。图中的开关是高低音开关，闭合时衰减高音，并不是普通带/金属带切换用（开关闭合的衰减量超出金属带的需要了）。修改参数后t2不变，t1两档分别为130us和72us，满足了120/70切换的要求。
你可能疑惑，为什么t1、t2跟标准相差这么多？这个问题从八十年代的报刊杂志直到现在的论坛，不时被DIYer们问及，其中一些人认为厂家的电路有问题，于是严格按120/70的标准进行修改，结果越改越烂。通常情况下，不要轻易质疑大厂设计人员的专业能力，人家这么做，一定是有原因的。先说t1,120us是理想磁头的均衡参数，是个理论值，但实际磁头因材质和制作工艺的不同，存在程度不等的中高频损耗（这里主要指涡流损耗），需在电路中予以补偿，调整t1这个参数就是最常用的办法。合金磁头的涡流损耗比较大，t1要取到130-140us才合适，铁硅铝磁头甚至要到150us，但优质铁氧体磁头损耗小，取标准值120us没问题。D6610这款机器也就普通坡莫头，t1设计为132us非常合理。
再说t2，除了部分低档录音机为了衰减低频故意将t2设计得较小外（如2000us左右），一般都需要靠近标准值3180us。那为何D6610的t2相差这么多？原因是电路的开环增益不够大，必须增加t2才能保证电路闭环后的低频段增益满足要求。D6610只有2级放大，估计开环增益最多不到70dB，如果按常规设计减小R113至150k，100Hz以下的电路增益粗算下来比需要低了2-3dB以上，这会明显影响声音的饱满度和力度。飞利浦的设计师不是笨蛋，他们这个t2取值刚好适合开环增益偏低的电路，与标准NAB曲线偏差很小。当然，你用运放来做磁头放大的话，t2肯定要按标准来。

咝咝入扣

coffee_bean 发表于 2025-3-19 15:50
反馈网络一般有2种结构，连接和计算如下：

飞利浦这个老砖的反馈网络相当于左图，按原图参数，t1约132 ...

解惑了

coffee_bean

trmzx1 发表于 2025-3-19 12:58
请问是要用专业的扫频仪？还是用RMAA加声卡和电脑？

都啥年代了，还用笨重又过时的扫频仪。对于DIY，图纸选定后可以用软件进行仿真大致验证可行性，实作后用声卡+软件进行测量。软件种类很多，RMAA可以用。
如果经常搞制作，还是学一些基础为好，不要成为spice monkey

coffee_bean

trmzx1 发表于 2025-3-19 11:30
谢谢指导。还想请教下是不是有什么计算公式，我查了全网没找到。您提到的针对砖头机设计，请问能详细说说 ...

漏掉了后一个问。
原图的C101是按随身听放音上限来设计的，所以取值比较大。假设你用坡莫头，希望再现15k，那么磁头电感量L与C101的谐振点可以设计为16-17k，略微高出重放上限，C101的实际取值可以从1000pF开始尝试，因为分布参数的影响，最终由实验决定。
C101的计算公式为 C101=1/(39.4*f^2*L)，f是希望的谐振频率，^2代表平方运算，L是磁头的电感量，注意L是随频率变化的，需要在谐振频率处实测电感值代入计算，用厂家给的标称电感值（通常在1kHz测量)误差会很大。另外要考虑磁头屏蔽线的分布电容，可以实测，也可以按经验公式估，大约为100-200pF/m。公式算出的C101，要减去分布电容，才是你真正焊到板子上的电容值。
C104决定低频下限，原电路约30Hz，想要更低的话，加大至1u即可。

yanyuanwen

trmzx1 发表于 2025-3-19 11:30
谢谢指导。还想请教下是不是有什么计算公式，我查了全网没找到。您提到的针对砖头机设计，请问能详细说说 ...

公式就是(R105+R107)*C106=120微秒，R105*C106=70微秒,R113*C106=3180微秒

trmzx1

coffee_bean 发表于 2025-3-19 15:50
反馈网络一般有2种结构，连接和计算如下：

飞利浦这个老砖的反馈网络相当于左图，按原图参数，t1约132 ...

非常感谢您详细的指点！按您给的结构图左结合原机图纸，我计算得如下数值：
t1=｛330/(2.2+3.9)｝*0.022≈1190us(???) ！是我理解错了吗？

trmzx1

感谢指点！

trmzx1

coffee_bean 发表于 2025-3-19 16:45
漏掉了后一个问。
原图的C101是按随身听放音上限来设计的，所以取值比较大。假设你用坡莫头，希望再现15 ...

感谢如此详细专业的指点！
