求助大佬，请教下磁头放大电路NAB问题！

coffee_bean

trmzx1 发表于 2025-3-19 17:27

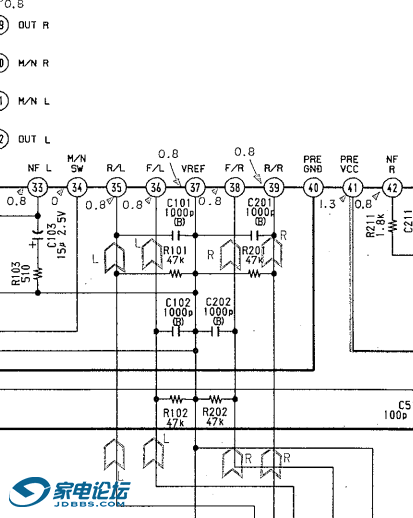

非常感谢您详细的指点！按您给的结构图左结合原机图纸，我计算得如下数值：
t1=｛330/(2.2+3.9)｝*0.022 ...

双斜线//表示并联，不是除法。

trmzx1

交易区新帖推荐

coffee_bean 发表于 2025-3-19 17:40
双斜线//表示并联，不是除法。

谢谢了！太笨了，理解错误！

trmzx1

trmzx1 发表于 2025-3-19 17:29
感谢如此详细专业的指点！

我现在手里有一个sony fx999的机芯，如果用它的机芯和磁头，是不是直接可以把它磁头的谐振元件照搬过来替换d6610的谐振元件就行？因为手里没有相关的资料和测试仪器。

coffee_bean

trmzx1 发表于 2025-3-19 18:06
谢谢了！太笨了，理解错误！

多操练几次就好了。这个双管放大电路值得一试，别看简单，声音非常好，管子用对工作点选好的话，噪声比M5220 NJM2068这类运放还低，接近低噪JFET电路的水平。

coffee_bean

trmzx1 发表于 2025-3-19 18:18
我现在手里有一个sony fx999的机芯，如果用它的机芯和磁头，是不是直接可以把它磁头的谐振元件照搬过来替 ...

可以，最终还是以实践为准。你没有仪器，那就耳朵收货，听着好就行了。

trmzx1

交易区新帖推荐

咝咝入扣 发表于 2025-3-19 15:43
参考这一章节

非常感谢您的详细指点

trmzx1

为节约成本，决定最大限度的利用好手里的配件，拟采用sony fx999的机芯和磁头配合d6610的放大电路，请各位大神指点并斧正！

david-ease

飞利浦D6610机器看图片是支持二类四类带的，怎么会没有金属带的均衡网络呢？如果没有是不是你下载的不是D6610的电路？
如能下载到它的维修手册，就直接参考原机电路。
另外，sony fx999也是双头怪机器，那机芯没啥diy的价值，这样的机芯想不颤音都难

david-ease

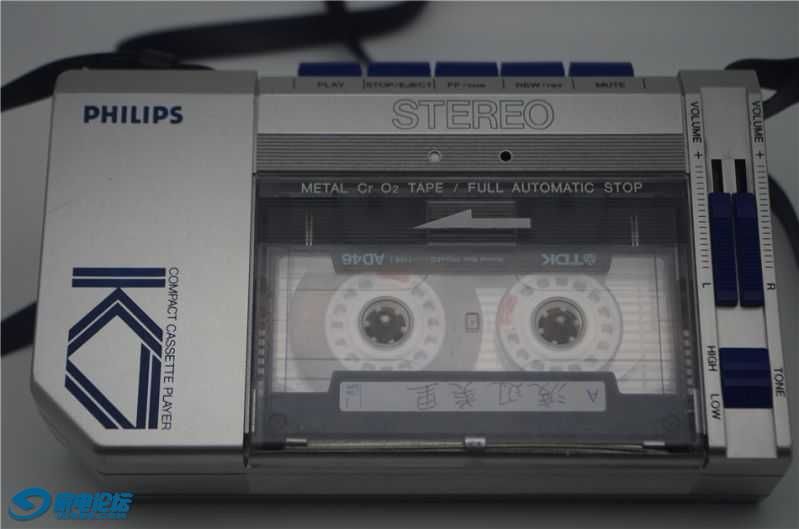

D6610

david-ease

fx999

trmzx1

david-ease 发表于 2025-3-19 21:07
D6610

请您看看是吗？

trmzx1

david-ease 发表于 2025-3-19 21:34
fx999

就是这机器，手里还有j170的机芯，不过太厚重了，想搞下超薄的电控机芯！

trmzx1

trmzx1 发表于 2025-3-19 21:34
请您看看是吗？

您有这机器是吧！真羡慕，听说音质一流，比DD系列还好！

david-ease

trmzx1 发表于 2025-3-19 21:34
请您看看是吗？

是这款。sk1开关闭合就是对应70us网络了。
看来这款机器是机芯内通过开关自动选择磁带的，没有手动切换磁带的开关。

david-ease

trmzx1 发表于 2025-3-19 21:36
就是这机器，手里还有j170的机芯，不过太厚重了，想搞下超薄的电控机芯！

双头怪机芯真没有玩的价值。
上面这张图是卖家拍的照片，它的压带轮目测已经算很好了，但卖家在卖贴中都说了它颤音。
