爱华J470打理，一段砥砺前行的记录

x_rockman

记得以前我也折腾过一台470，电路板腐蚀的很厉害，断点很多，抱着有事儿该忙啥忙啥，没事儿就折腾它的信念，前后折腾了半个月。。。才完美修复。。。

dennischan2024

交易区新帖推荐

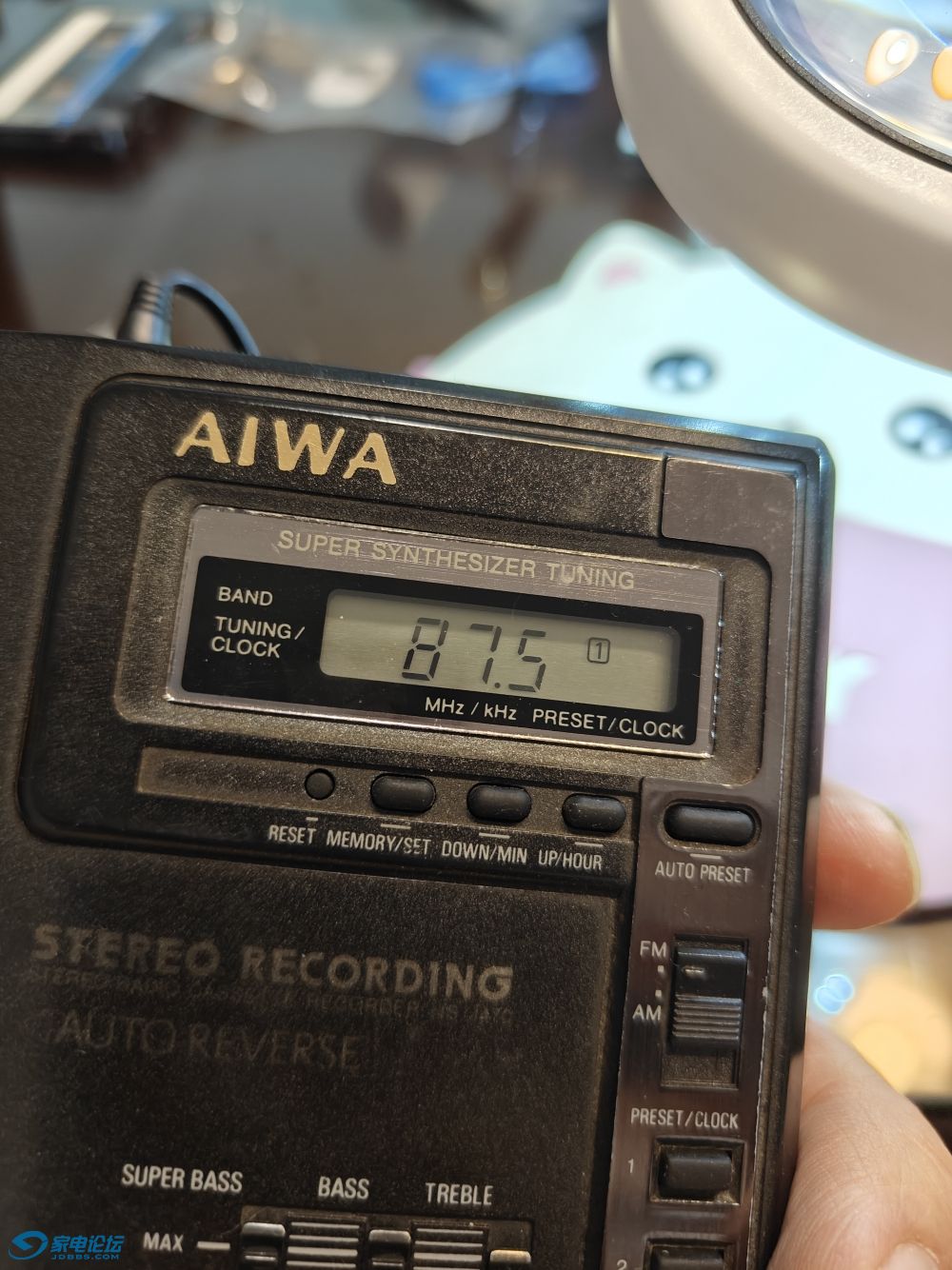

更换驱动板后LCD终于正常显示了，拨到收音位置正确显示FM频率在87.5， 正在播放的不知道是哪个电台的声音，试了下自动搜台和自停都正常
原来的驱动板先放一边，等搞完主板正常后再来啃

dennischan2024

按播放键马达也不转，有底噪声，指示灯也亮，就是不转。到处检查和折腾了两小时，最后发现是暂停键没关掉.....晕死~， 这种问题以前修机也常碰到，有时候入迷起来就完全忘了还有个暂停键没检查的问题
把暂停键关掉，再按下放音键，现在马达转起来了，机芯转动和翻转等功能都是正常的，但是仍然没有磁带播放的声音。
尝试把磁头信号线接到后级放大的TA7668输入端，有轻微的磁带播放声音，而且耳机里也有正常的底噪声能跟随电位置的滑动而变大变小，说明后级放大的TA7668功能是正常的。再接到杜比BA1106AF的输入端也有声音，可以肯定问题出来前置放大的TA8155位置。仔细重新检查了PCB板，查了TA8155周边的过孔和导线，发现图中圆圈位置的过孔外观没异样，但里面的焊盘也被腐蚀掉了，用一根导线接接起来穿过过孔接通背面。再试机播放磁带，声音终于出来了

dennischan2024

磁带声音是出来了，但不太正常，时好时坏，有时有声音，有时没有。凭经验判断应该是切换开关接触不良，打开主板，在P/R开关和触动开关上滴些润滑油，故障仍旧 。

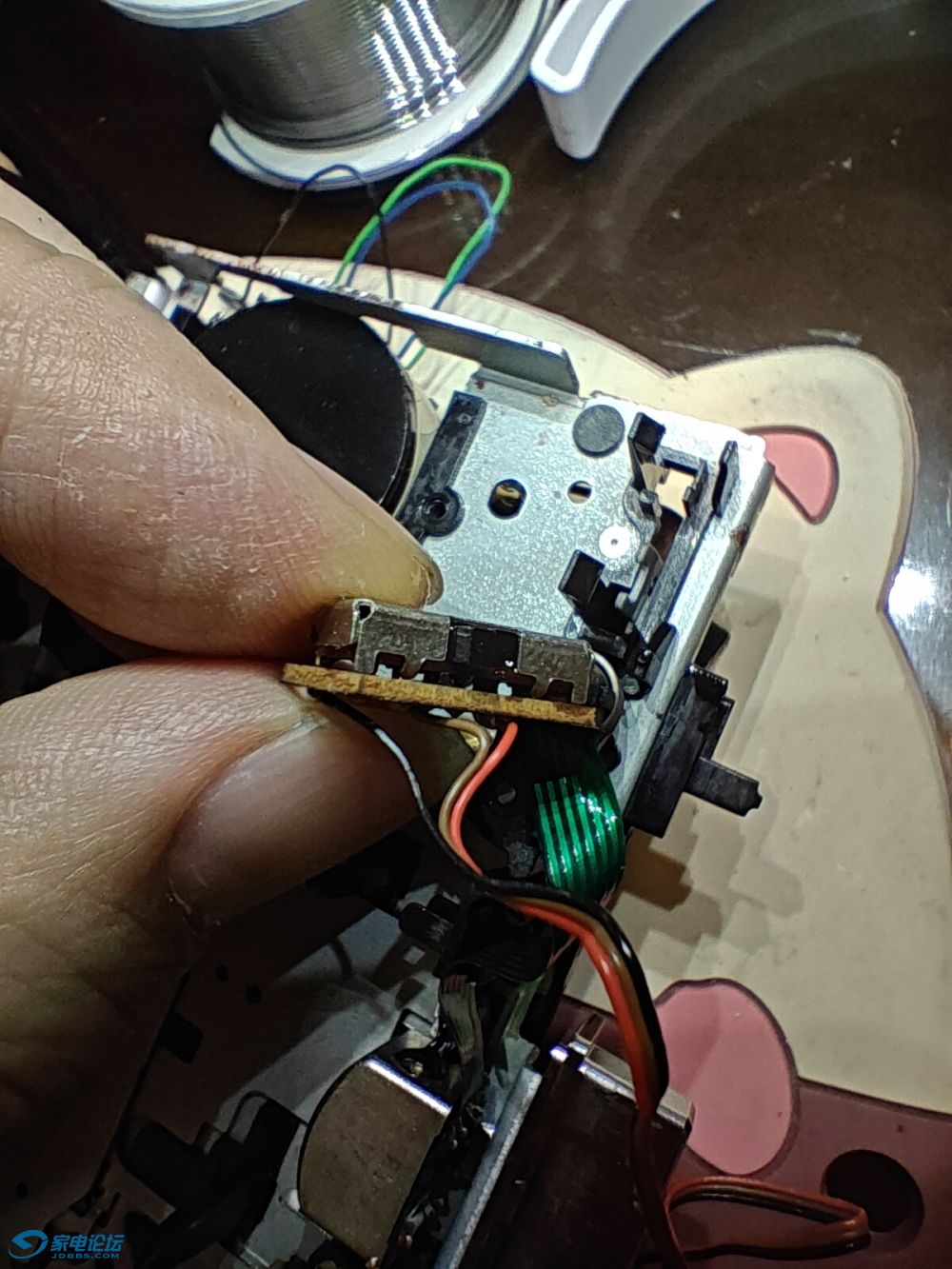

把机芯也取下来，打理了下磁头转换开关，装上去后故障消除

dennischan2024

放入调速用的标准带，调节电机速度，使输出频率接近到3150HZ，带速标调完成

dennischan2024

交易区新帖推荐

把FM/AM开关， TAPE/RADIO开关， 机盖上的PAUSE, 杜比开关和铬带开关都打理一下。
再把主板上的飞线也整理一下，就这样了
机芯部分也把两个飞轮清理润滑好装上去，再装上新的皮带，所有的零部件都装起来，合盖前留个影

dennischan2024

合盖，上螺丝，装上一盘谭咏麟的忘情都市，戴上耳机欣赏，声声入耳ing~

dennischan2024

写在后面：

之前打理过十多台J470的机器，但这台是最难打理的，不仅仅是因为都是破烂里挑出来的零件拼装起来，而且两块主板都是一大堆问题，电容也是烂得最多的一台，腐蚀的地方不仅多，影响范围大。前后花费了近二十多小时来弄这台机器，花人工成本就好几千了，某鱼上就两百来块。这个打理价值远远高于实物价值。从这个角度看根本就不值得打理。
但是呢，最初打理这台机器的目的本来就不是为了上某鱼。现在靠打理机器来讨生活基本就是饿死的前兆。其实打理享受的过程乐趣远远有趣得多，虽然中间经历了伤心，难过，崩溃，灰心......, 但最终发出悦耳动听的声音就一刻，就会觉得所有的努力都是值得的

dennischan2024

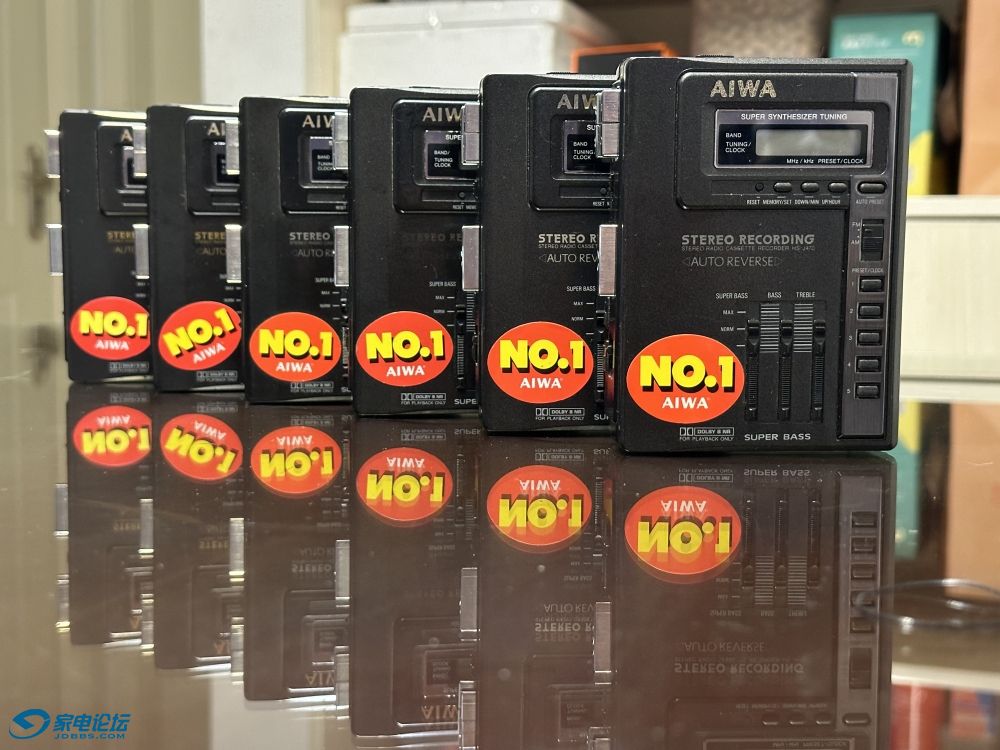

晒晒之前打理过的机器

SuperMarioBoss

dennischan2024 发表于 2024-6-6 17:27
晒晒之前打理过的机器

NO.1

dd-wmt

厉害了，多问一句，楼主偏爱J470吗？

大风吹666

虽然不会要这样的鸡鸡，但要为手艺人点赞

dennischan2024

dd-wmt 发表于 2024-6-6 21:50
厉害了，多问一句，楼主偏爱J470吗？

博爱大多数爱华的机

Qoo

J470真的是爱华很用心堆料的机器，可惜声音真的是一言难尽，个人认为不如用7688的J370

dennischan2024

Qoo 发表于 2024-6-7 10:07
J470真的是爱华很用心堆料的机器，可惜声音真的是一言难尽，个人认为不如用7688的J370

7688确实要好不少，爱华后期的机器包括旗舰机都是用7688的方案
