爱华J470打理，一段砥砺前行的记录

月之骑士 · 发表于 2024-6-5 11:15

手艺人，感谢分享

13811699033 · 发表于 2024-6-5 11:43

交易区新帖推荐

牛，下一步可以复刻了

nixixu · 发表于 2024-6-5 12:10

三天搞一个机器，这个机器也就值个150 左右，还得看缘分

黑鸟战士 · 发表于 2024-6-5 12:39

yinlong2000 · 发表于 2024-6-5 12:42

只能说，头很铁

manjiang2024 · 发表于 2024-6-5 12:52

交易区新帖推荐

期待满血复活

我就是爱音乐 · 发表于 2024-6-5 13:36

我曾经修过一台J470，刚修好的时候一切正常，我还暗暗高兴自己运气不错。结果过了两天耳机里全是啸叫，我都懵了。以我的电子修理知识根本不知道从哪里着手找问题，只能扔一边去了

缤纷的天空 · 发表于 2024-6-5 17:44

好手艺，真是要有时间，要有经验，要有电路知识，也要有好的耐心。

dennischan2024 · 发表于 2024-6-6 13:05

继续修理这货，今天进入第四天，前面被折腾得半死，路都走了大半了，放弃肯定是不行的，这辈子都不行，万一呢？
整个PCB装了起来，接上马达，焊上排线，装上磁带试机，一点反应都没有.....

收音只有底噪的沙沙声，还不是那种有信号的沙沙声，磁带也不转，前面板LCD也不显示，一切回到了原点.....，好浪费表情

wl-0916 · 发表于 2024-6-6 15:27

要是我，我就是一锤子，然后垃圾桶！板子烂到这种状态没必要修复了，即便修复状态也不稳定！太费人了，不值得！！

wl-0916 · 发表于 2024-6-6 15:27

要是我，我就是一锤子，然后垃圾桶！板子烂到这种状态没必要修复了，即便修复状态也不稳定！太费人了，不值得！！

敕勒川上 · 发表于 2024-6-6 15:31

前几天有点空，看到箱底有两台J303，与楼主想法一样，拼凑成一台自己听，大张旗鼓干了三天，结果

dennischan2024 · 发表于 2024-6-6 16:04

本帖最后由 dennischan2024 于 2024-6-6 17:37 编辑

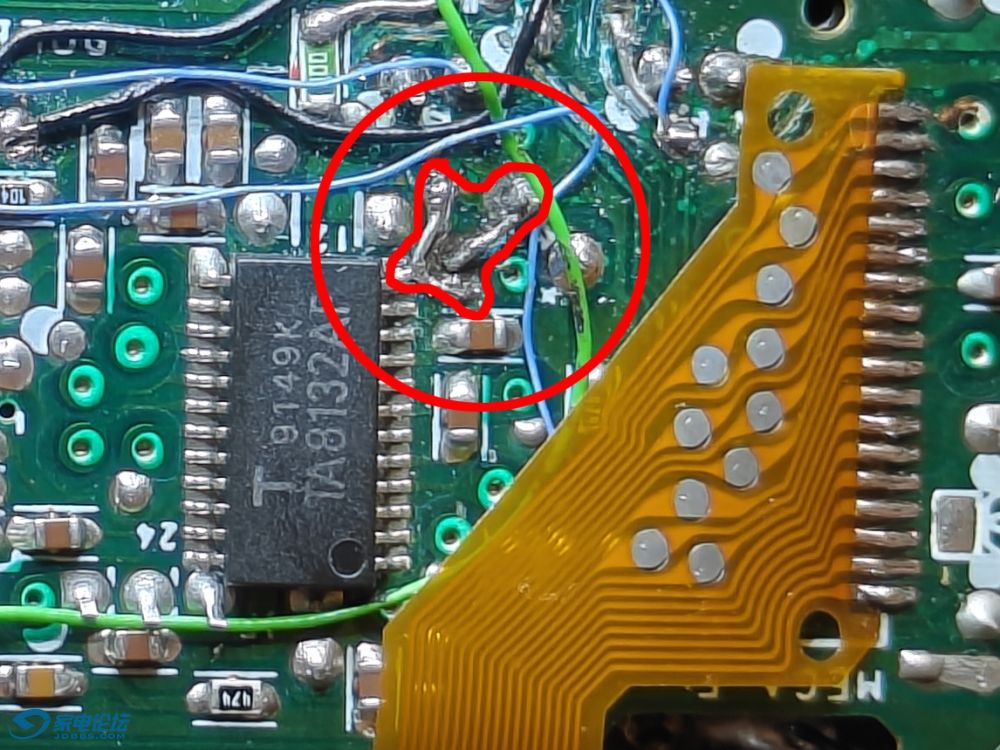

先检查收音模块的TA8132芯片附件，特别是被电容腐蚀的部分，发现有一处铜箔被腐蚀坏完了，红色这个位置本来应该是连通在一起的，表面上看似乎还可以，用镊子拨开一看，里面的铜箔全部腐蚀没了。用导线把这几个位置都焊了起来。
开机试听，收音终于有声音了

，但是声音失真较大，由于磁带放音还不正常，姑且认为收音部分没有问题，后面再重点查TA8155, BA1106和TA7668这三个部分。
另外前面板的LCD在开关拨到收音时还是不显示。说明负责显示驱动的线路仍然有问题。查了主板上排线周边的各个位置没发现问题，基本判断问题出在前面板的LCE显示驱动线路上。

dennischan2024 · 发表于 2024-6-6 16:12

这个是装在前面板的LCD驱动电路和均衡器。均衡器在滑动的时候能感受到声音音色的变化（虽然只有背景噪音），故应该没有问题。
LCD不显示的问题应该就出现这个驱动电路上。

dennischan2024 · 发表于 2024-6-6 16:18

主板的问题还没搞掂也没心思花在这个LCD驱动板上。但是收音频率显示不出来也不方便修主板啊。
找了下其它剩下的坏机零件，拆下两个显示驱动板，挑了一个相对好品相的装上去测试下
