爱华J470打理，一段砥砺前行的记录

dennischan2024 · 发表于 2024-6-5 08:22

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 dennischan2024 于 2024-6-6 12:54 编辑

发现手上有好几台之前打理J470留下来的各种残缺机器，仔细看了下，应该可以互拆零件再重新组合成一台好的机器。说动手就动手

dennischan2024 · 发表于 2024-6-5 08:27

交易区新帖推荐

本帖最后由 dennischan2024 于 2024-6-6 12:56 编辑

拆出来的一堆废旧机芯

拆开几台机器检查各个机芯，最后挑了这台动作和功能还算可以的机芯，虽然下面已经锈迹斑斑。拆下马达是因为准备把整个机芯进行清洗

dennischan2024 · 发表于 2024-6-5 08:34

本帖最后由 dennischan2024 于 2024-6-5 09:33 编辑

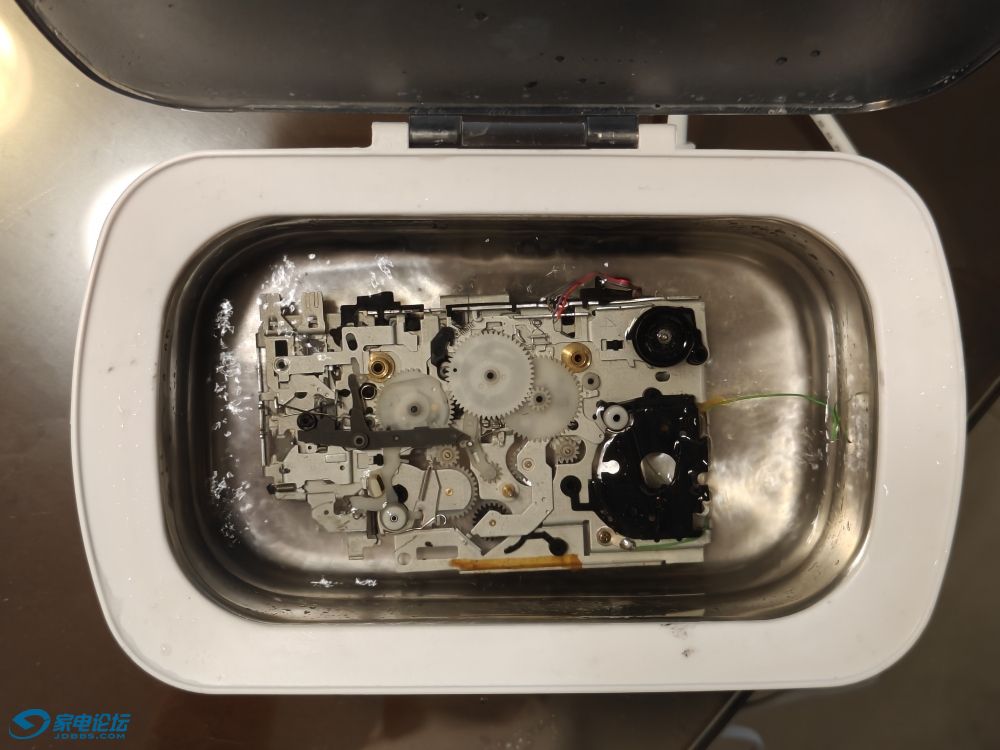

把双飞轮和摩擦轮也取了下来，整个放进洗机水里清洗
超声清洗是因为不想全拆散了，清洗完后各个动作是很生硬和干涩的，手感很差，在各个活动位置加些润滑油后就正常了

dennischan2024 · 发表于 2024-6-5 08:50

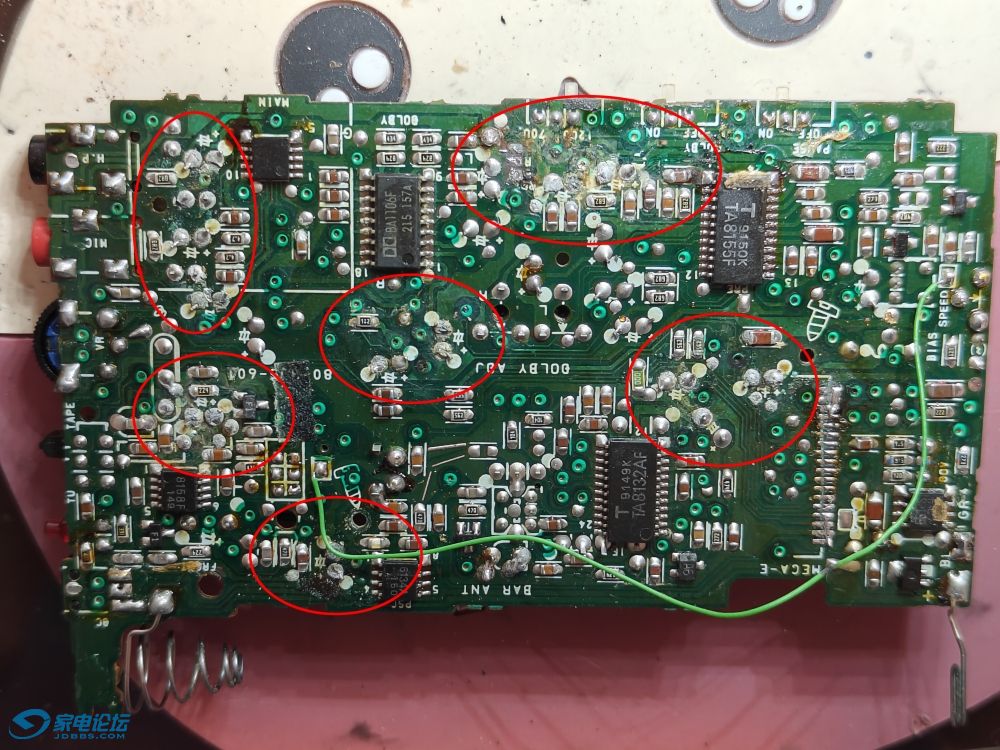

主板也拆了下来，底面检查了下，居然有6个被漏液腐蚀的地方（红圈的位置），心态有点慌了

dennischan2024 · 发表于 2024-6-5 08:52

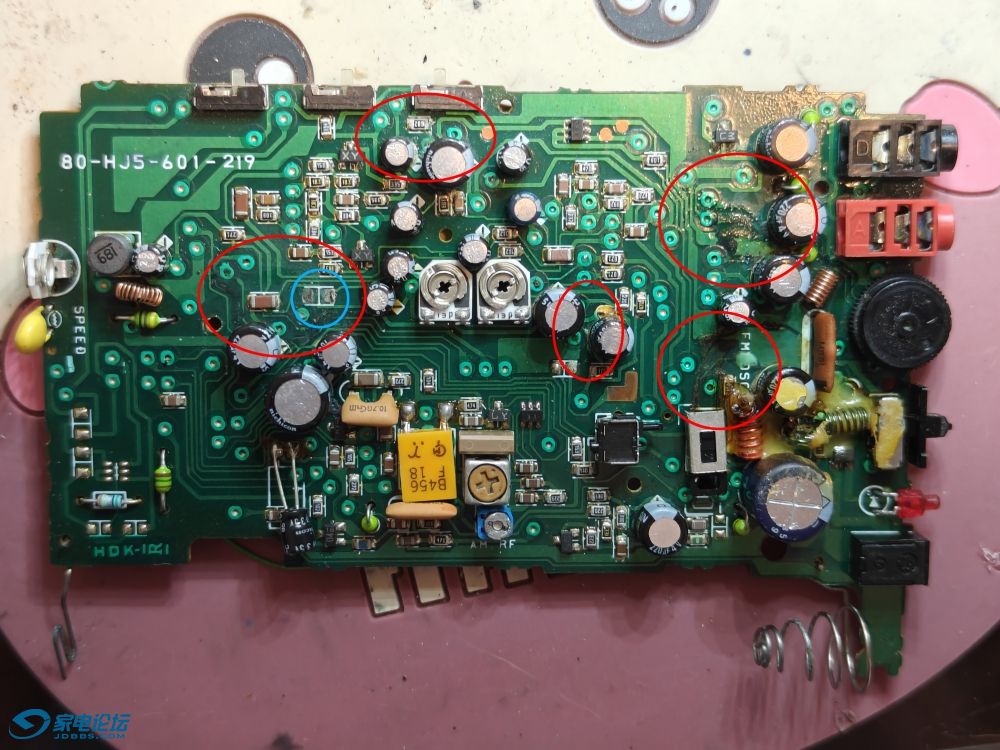

再检查正面，也有不少被腐蚀的地方，关键是蓝色框的位置还被腐蚀掉焊点直接掉了少了颗电容，心态又崩了.....
这样的板已经没有值得打理的价值。
但正在大型装13现场直播啊，自已装的13再含泪也要装下去

dennischan2024 · 发表于 2024-6-5 08:54

交易区新帖推荐

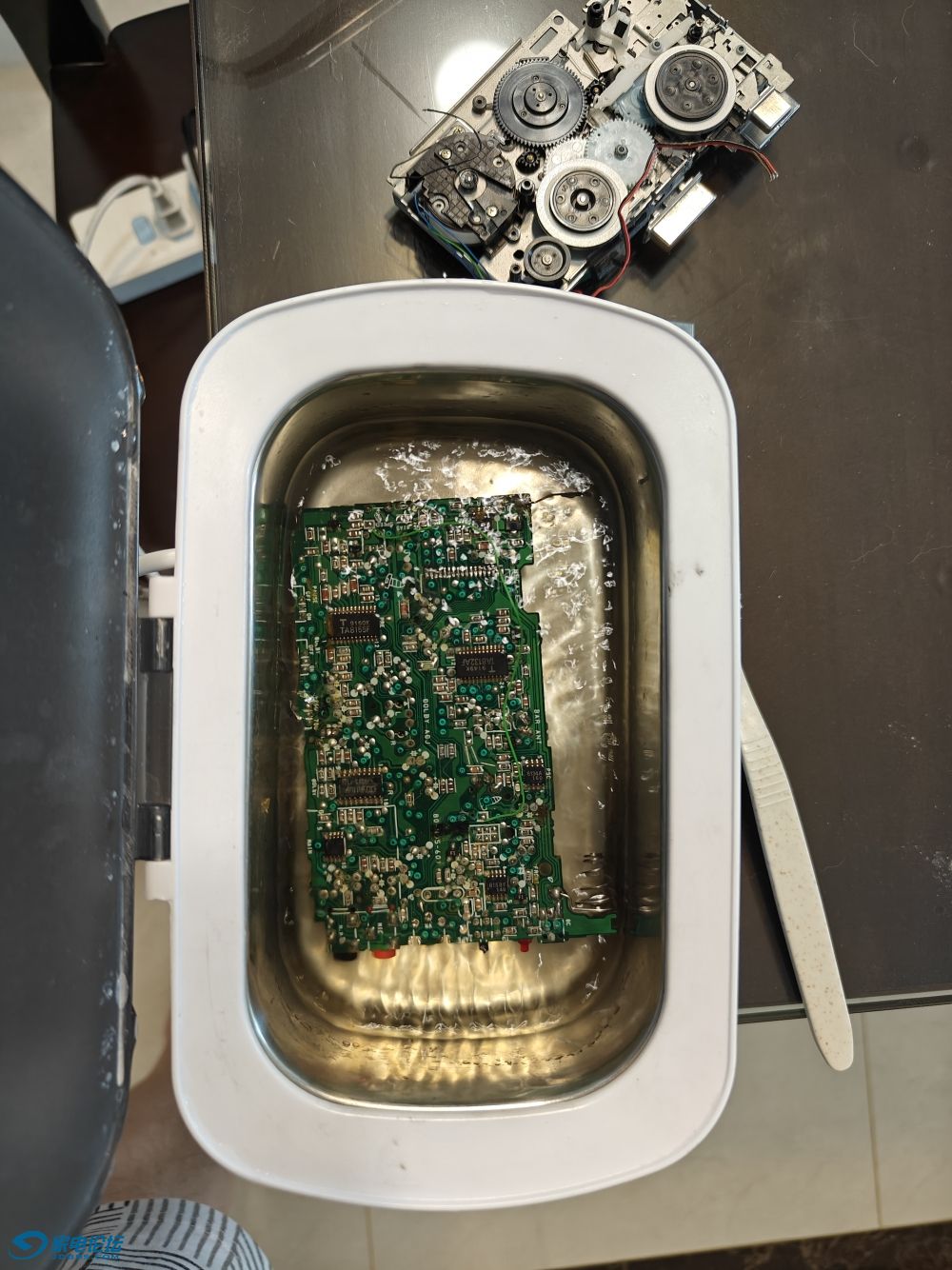

继续吧，再烂也能修好。把主板先清洗下，洗出一盒黄黄的脏水....

dennischan2024 · 发表于 2024-6-5 08:58

把电解电容全拆了，数了一下是22颗，是J470里最多电解电容的版本（有些版本是19颗，有些20颗，少的那几颗是钽电容不用换）

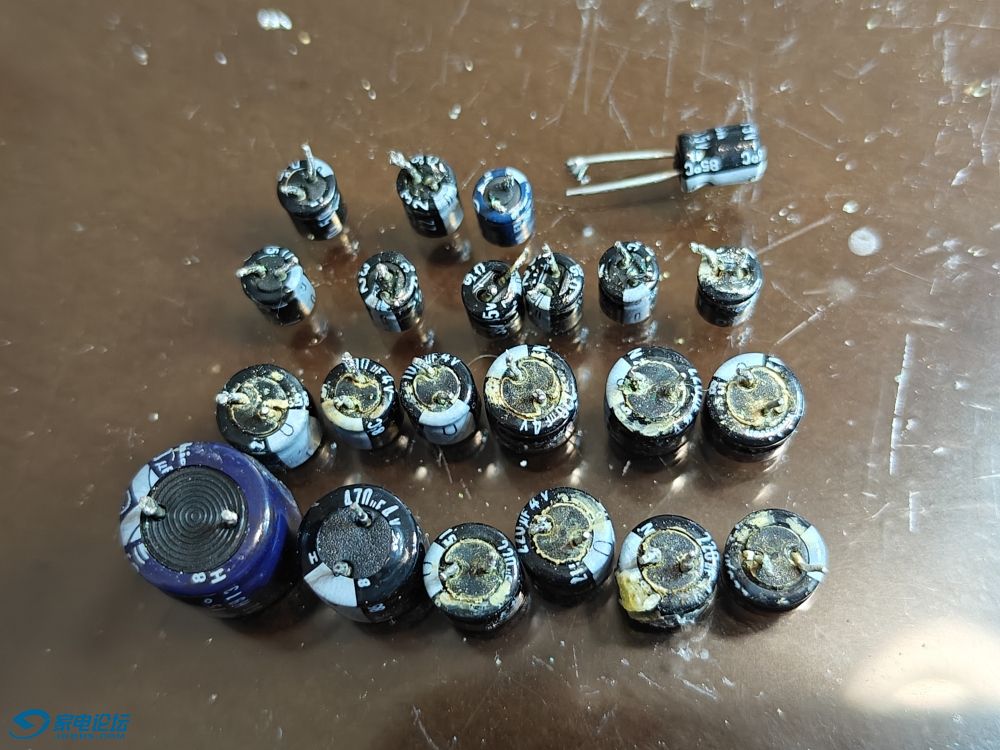

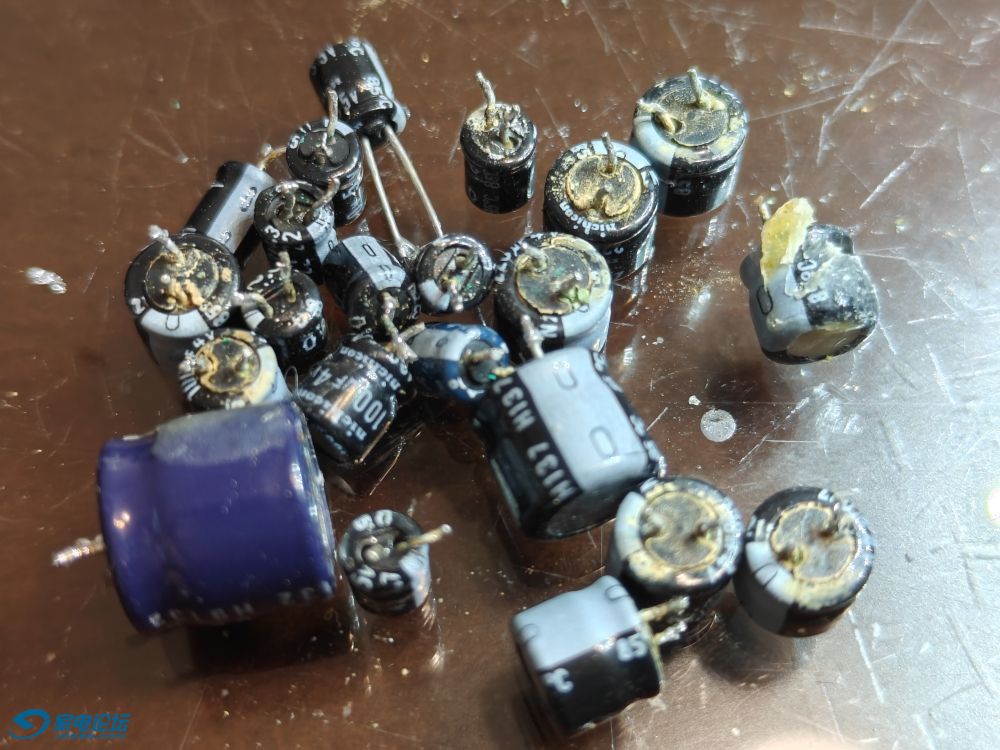

这些电容几乎全漏液了，烂电容也合张照

dennischan2024 · 发表于 2024-6-5 08:59

本帖最后由 dennischan2024 于 2024-6-5 09:53 编辑

待换的电解电容，都选伊娜的高品质电容

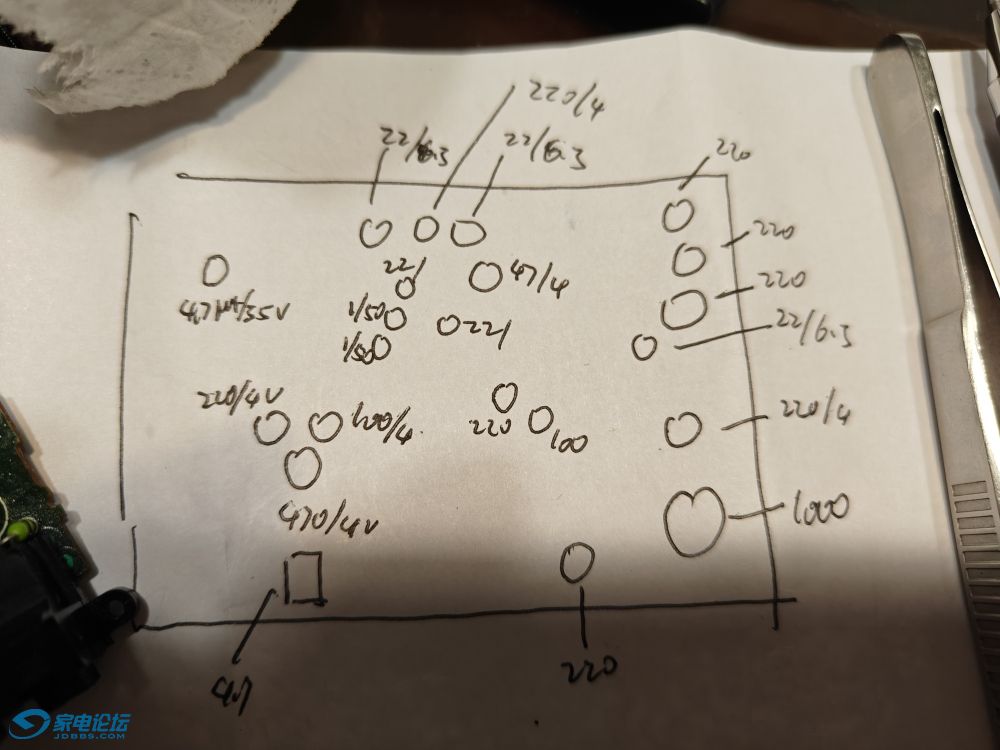

电容排位图也画一张防止装错

dennischan2024 · 发表于 2024-6-5 09:07

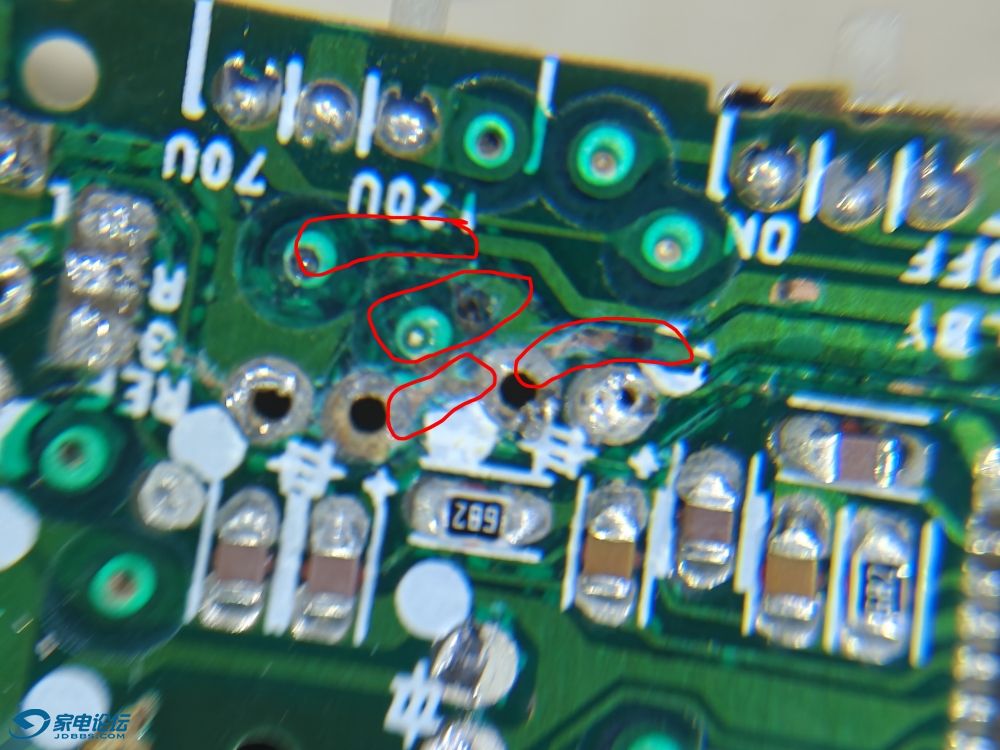

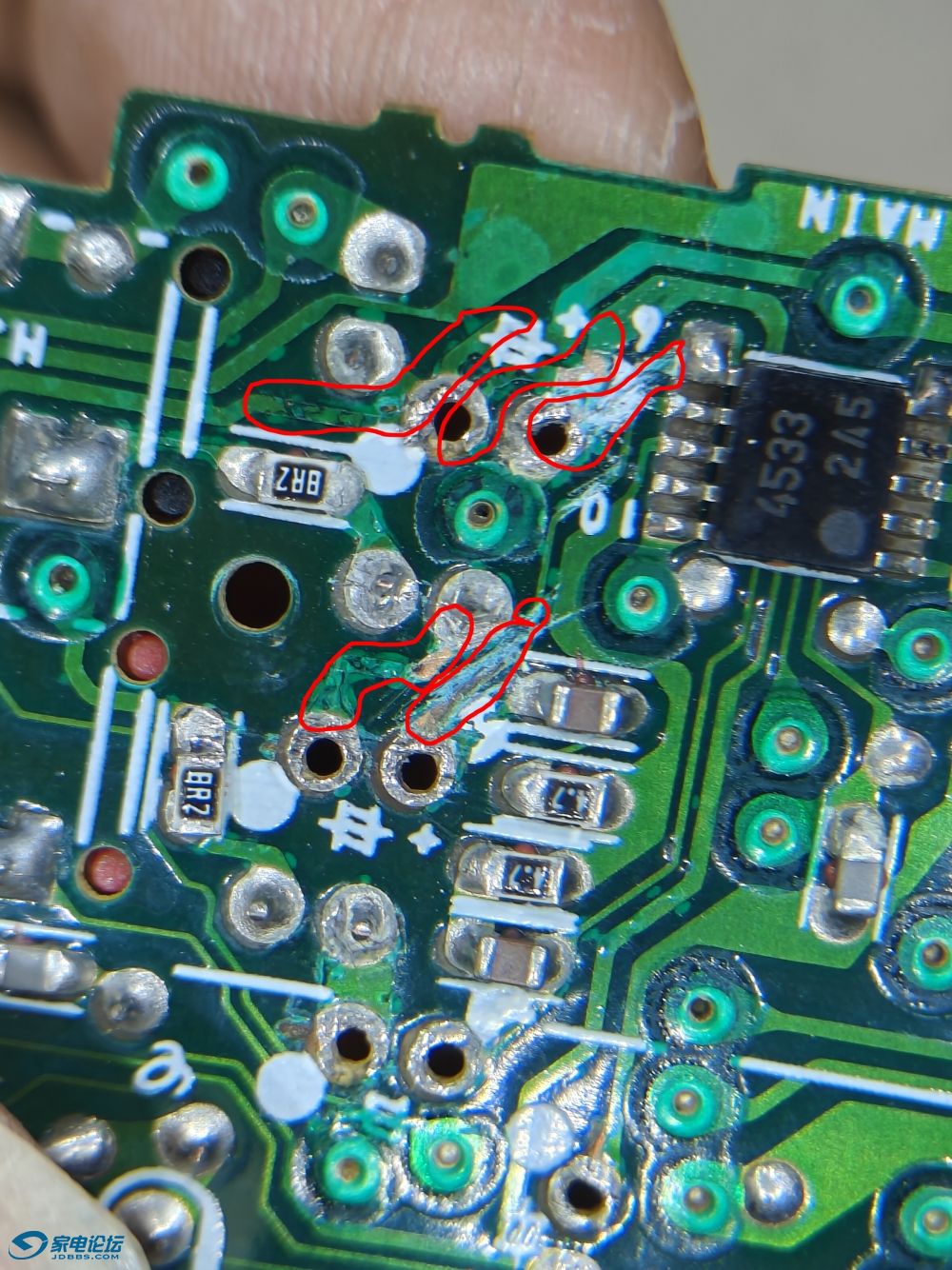

都是腐蚀断掉的地方，数了下大约有18个位置
以为问题都找到了好解决了，实际上更崩溃的事还在后面....

dennischan2024 · 发表于 2024-6-5 09:14

本帖最后由 dennischan2024 于 2024-6-5 09:15 编辑

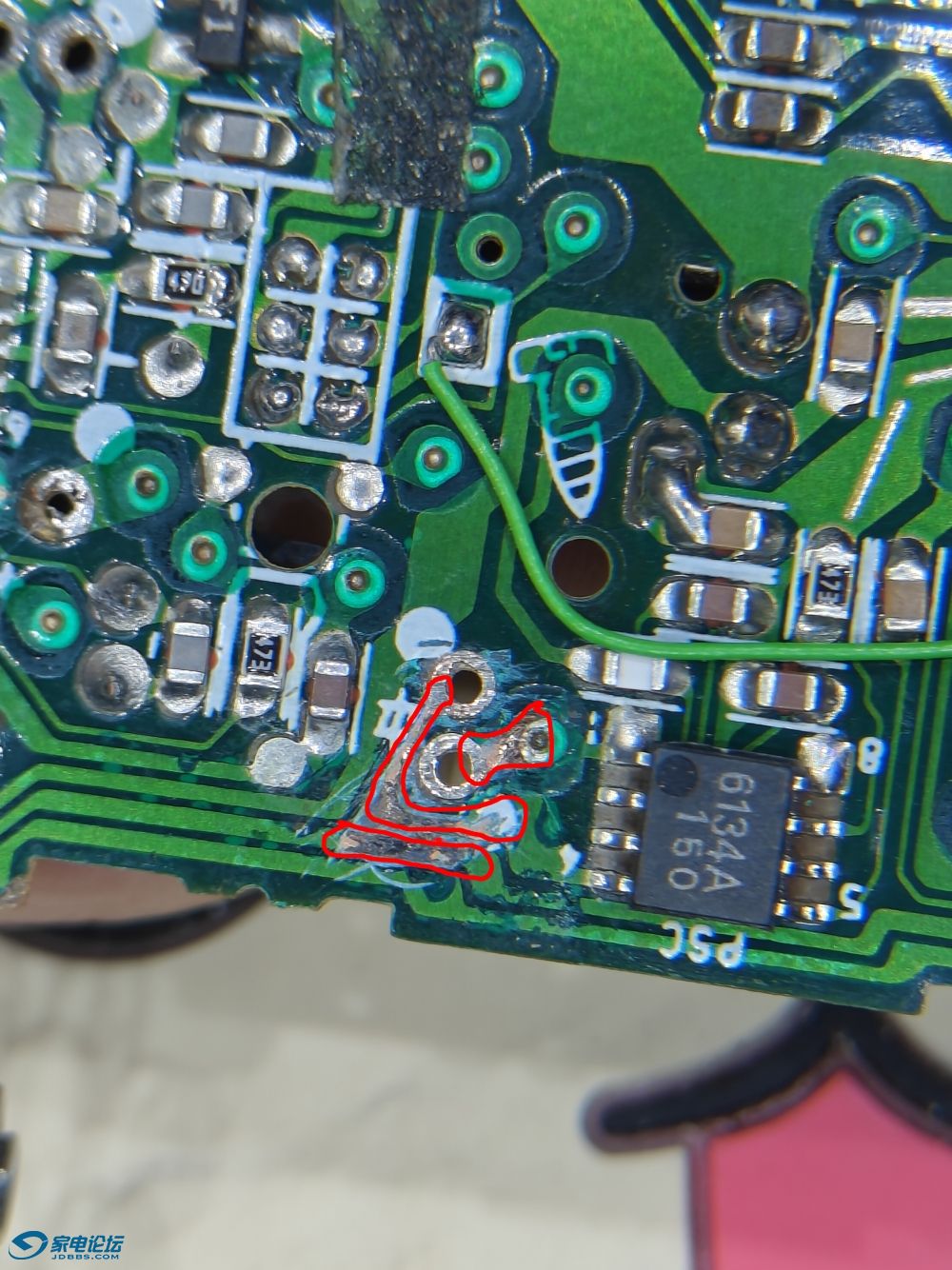

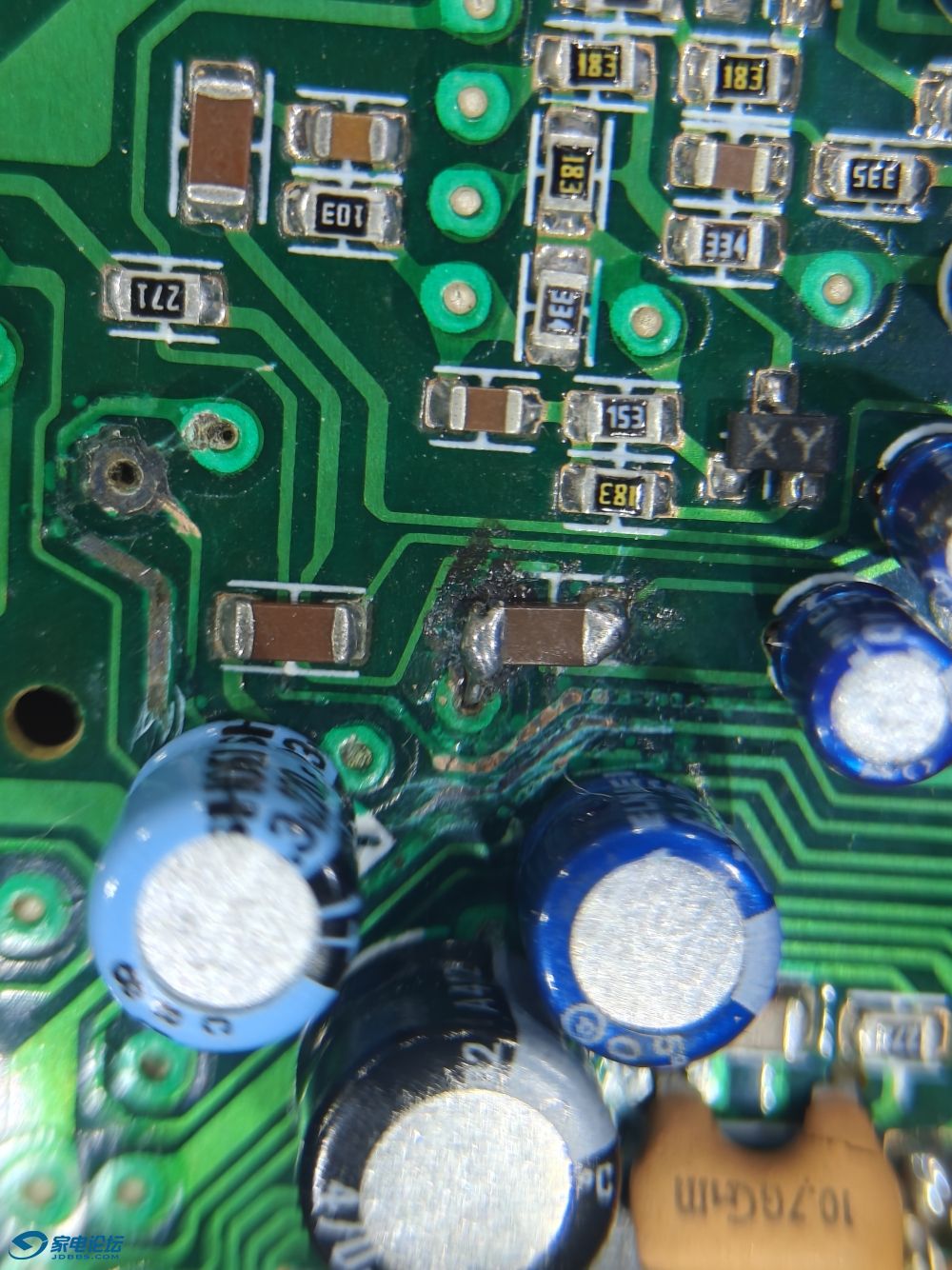

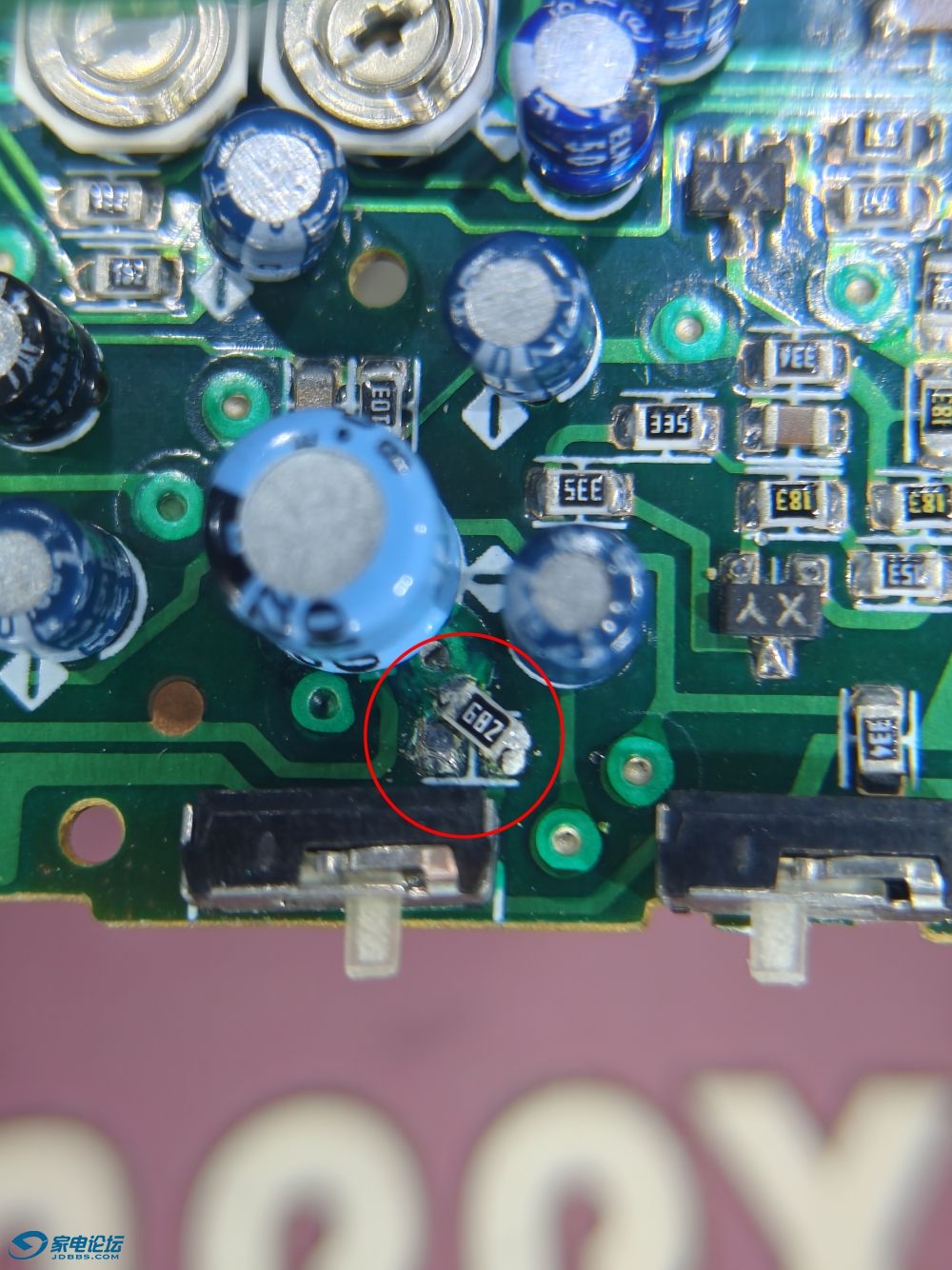

这贴片无件焊点因为被腐蚀的原因变渣已经不稳了，重新加固了一下，旁边的过孔也报废，找个插脚穿过去两边焊起来修补。变渣的焊点很难重新加焊，焊了几次没焊点上，只好重新取下来用刀刮，再加些焊油补焊。焊点有点难看不要紧，最后再处理下

dennischan2024 · 发表于 2024-6-5 09:17

这里少了颗电容，在另一台坏机上找一颗补上，旁边的过孔也完蛋了，同样用个插脚穿过两头补上
可以看到旁边的几条线都被腐蚀断了

dennischan2024 · 发表于 2024-6-5 09:22

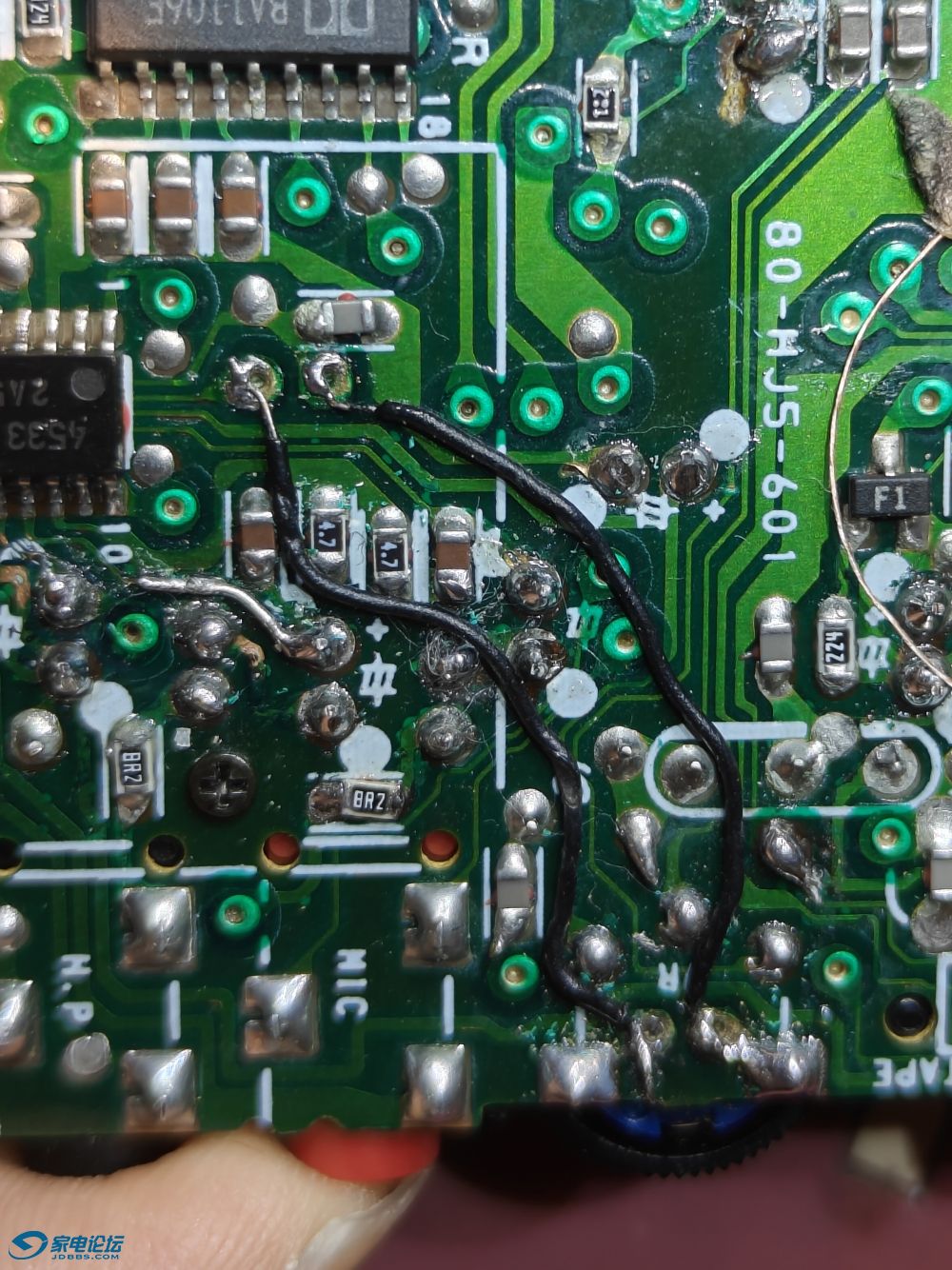

输出到电位器的几条线也断了，正面用元件脚补一下，另外两条线比较长不能在正面补，因为这个位置是主导轴的位置，所以在背面飞线

dennischan2024 · 发表于 2024-6-5 09:25

音量电位器也拆开清洗和保养下，里面都碳化了

dennischan2024 · 发表于 2024-6-5 09:28

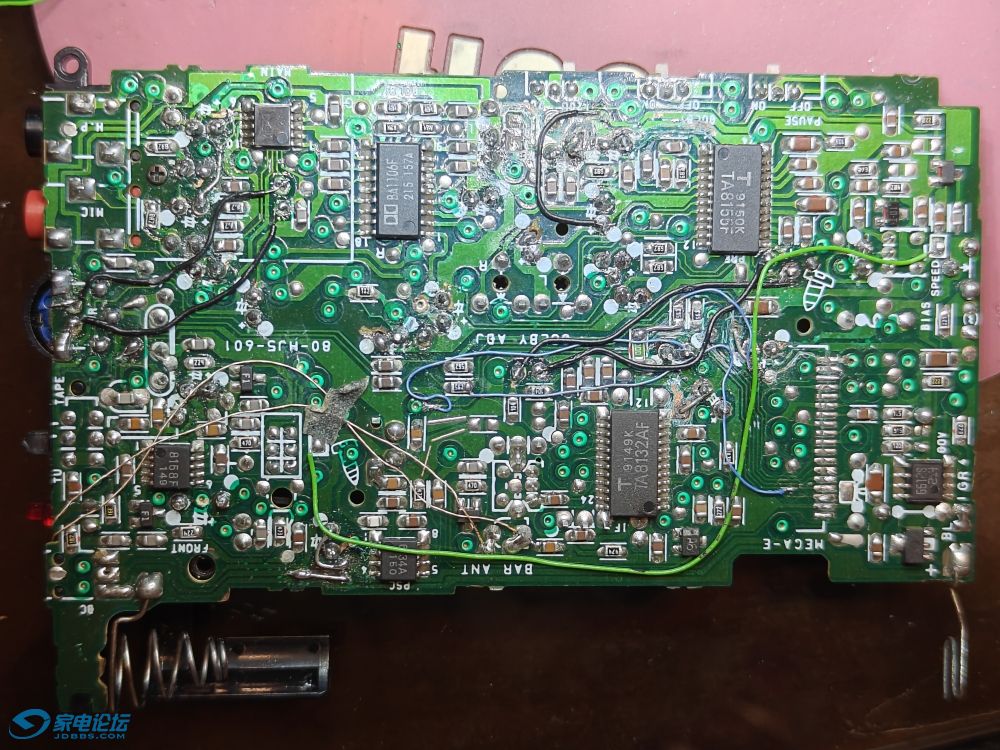

整个主板修复，共计飞线+跳线+搭桥18处，过孔修复8处，背面飞线有些多，以后再弄。当前目的是先确认所有功能是否已修复，优化的事留到最后

dennischan2024 · 发表于 2024-6-5 09:30

今天是修复的第三天，修复工程量太大，前前后后花了二十多个小时还是没搞完，中间好几次差点想放弃，硬咬牙坚持过来，等后面继续补充...
