求助！索尼555ES 计数灯不正常

oak222 · 发表于 2022-11-27 19:08

670394641 发表于 2022-11-27 15:07
遇到老鸡显示不良的，大多是天气潮湿接触不良的，拔插下，电吹风吹下就好了，这种显示故障在卡随和小CD上 ...

非常感谢，等会儿试一试

hexm123 · 发表于 2022-11-27 19:46

oak222 发表于 2022-11-27 10:00
谢谢hexm大哥，等明天ic604到货，换上试试，如果不行，就不搞了，这个故障实在不好找

通电状态下把与显示有关的排线插头轻轻摇动看看是不是会有显示或有什么变化

oak222 · 发表于 2022-11-27 21:04

本帖最后由 oak222 于 2022-11-27 21:06 编辑

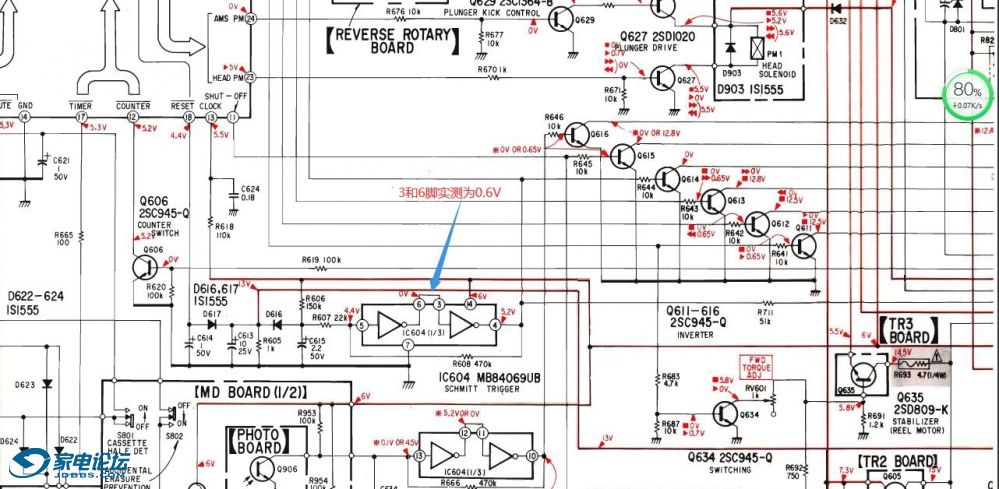

电吹风和带电拔插都没有变化，实测IC604芯片的3脚和6脚电压为0.6V，电路图标注为0v

hexm123 · 发表于 2022-11-27 21:15

本帖最后由 hexm123 于 2022-11-27 21:21 编辑

oak222 发表于 2022-11-27 21:04
电吹风和带电拔插都没有变化，实测IC604芯片的3脚和6脚电压为0.6V，电路图标注为0v

按这里的电压可能是6脚输出变高，可以把6脚和3脚的连接切断看看3脚是不是0伏，还可以参考1.8脚和11,12脚的电压，8脚和12脚没有光电信号进入时1脚和11脚应该都是0伏,不过既然集成电路已经买到，就等到了更换后看看是不是这块集成电路损坏了

oak222 · 发表于 2022-11-27 21:34

hexm123 发表于 2022-11-27 21:15
按这里的电压可能是6脚输出变高，可以把6脚和3脚的连接切断看看3脚是不是0伏，还可以参考1.8脚和11,12脚 ...

好的，谢谢hexm123大哥，等芯片明天到货换上看看

oak222 · 发表于 2022-11-28 21:14

刚才换了ic604芯片之后，故障消除了，感谢hexm123等各位大哥的帮助，原芯片没买到，用CD4069ube代替。

oak222 · 发表于 2022-11-28 21:17

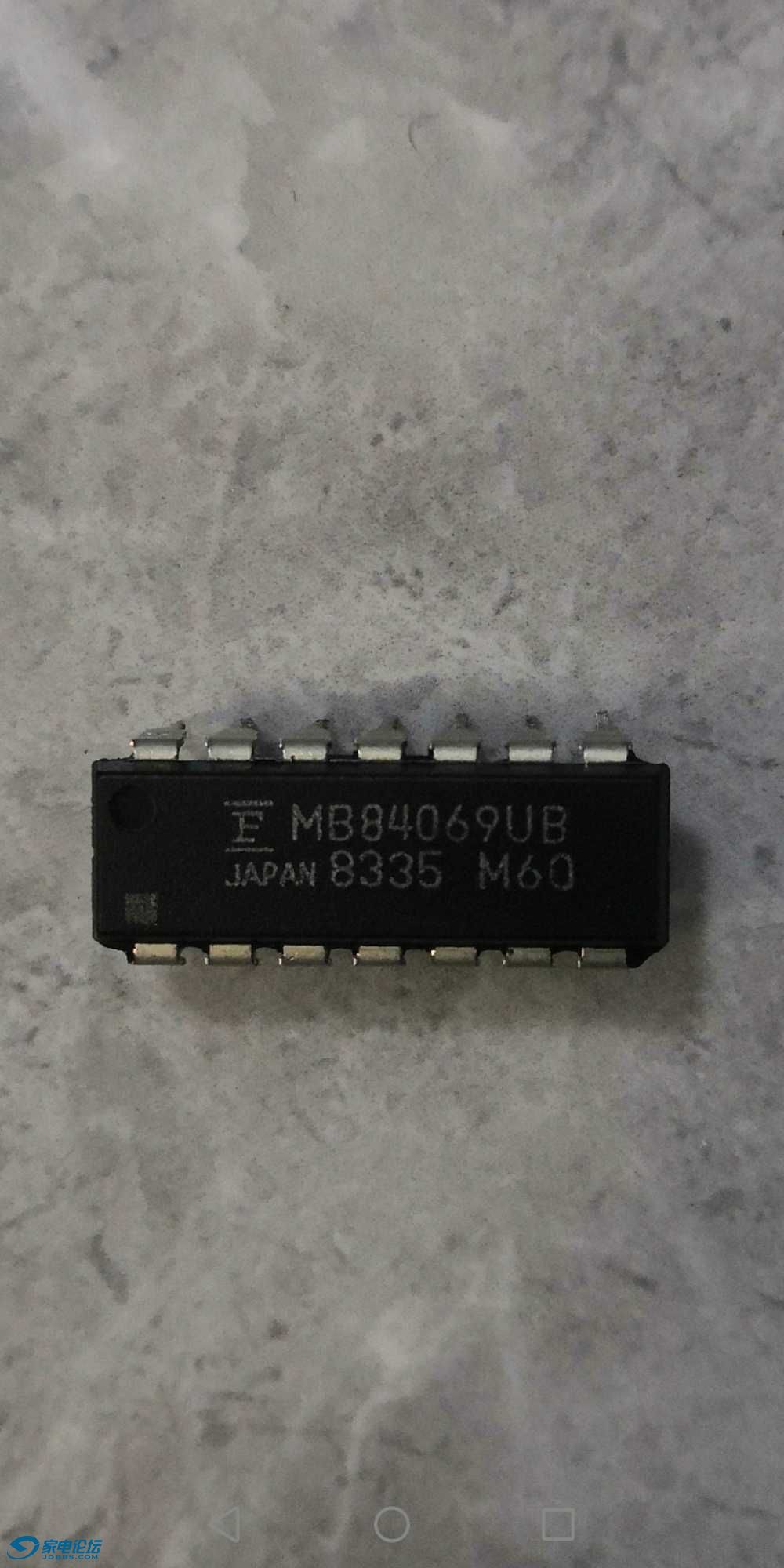

原来的芯片，和代换的芯片

hexm123 · 发表于 2022-11-28 22:59

oak222 发表于 2022-11-28 21:17
原来的芯片，和代换的芯片

不用客气，最终还是你自己修好了这个故障，看样子还是这块6反向驱动块的5-6脚间的内部坏了，恭喜你啊

oak222 · 发表于 2022-11-29 07:36

hexm123 发表于 2022-11-28 22:59
不用客气，最终还是你自己修好了这个故障，看样子还是这块6反向驱动块的5-6脚间的内部坏了，恭喜你啊

谢谢，感谢您的多次帮助！这次我纯属碰运气而已，技术还是小白，以后还要多学习！

lizengan · 发表于 2022-11-30 00:19

终于修好了

oak222 · 发表于 2022-11-30 06:06

lizengan 发表于 2022-11-30 00:19
终于修好了

是的，谢谢！
