求助！索尼555ES 计数灯不正常

oak222 · 发表于 2022-5-14 21:51

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 oak222 于 2022-5-14 21:54 编辑

最近手头的索尼555ES计数器有时不亮，有时只有两位数，有时开机显示的不是0:00，具体如图所示。测量IC802的21脚为14.5V，电路图标定的是12V，27脚为14.5V，电路图标定的是12.5V，14脚电压正常26V，28脚正常22.5V。请问是不是802这个集成块坏了？烦请各位大哥给予指点迷津，谢谢！

lizengan · 发表于 2022-5-15 00:46

交易区新帖推荐

这个显示屏出个好几个，可以试试换。

oak222 · 发表于 2022-5-15 06:18

lizengan 发表于 2022-5-15 00:46
这个显示屏出个好几个，可以试试换。

我手头没有备件啊，你那还有吗

lqngk · 发表于 2022-5-15 12:09

有可能虚焊，有可能IC挂了

oak222 · 发表于 2022-5-15 14:23

lqngk 发表于 2022-5-15 12:09
有可能虚焊，有可能IC挂了

我再查一下电路板，昨天有的地方已经加焊了，如果ic坏了，还麻烦了，这块IC网上没的卖

oak222 · 发表于 2022-5-16 08:02

交易区新帖推荐

本帖最后由 oak222 于 2022-5-16 08:07 编辑

没有发现虚焊

，现在只有祈祷那个IC没挂了

suline · 发表于 2022-5-16 08:26

示波器看下ic802的16脚波形

oak222 · 发表于 2022-5-16 08:36

suline 发表于 2022-5-16 08:26
示波器看下ic802的16脚波形

好的，谢谢suline哥的指导，晚上回家测一下

lizengan · 发表于 2022-5-16 12:59

oak222 发表于 2022-5-16 08:36
好的，谢谢suline哥的指导，晚上回家测一下

显示屏整个还有的

oak222 · 发表于 2022-5-16 15:32

lizengan 发表于 2022-5-16 12:59
显示屏整个还有的

好的，谢谢，等会联系你啊

oak222 · 发表于 2022-5-17 08:35

suline 发表于 2022-5-16 08:26
示波器看下ic802的16脚波形

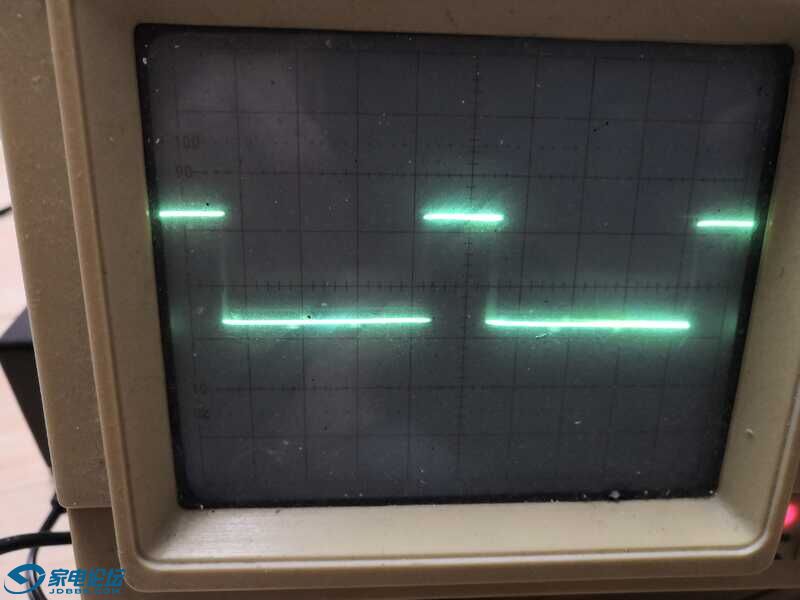

请问suline哥，这个波形正常吗

oak222 · 发表于 2022-5-17 09:05

断开芯片27脚与线路，单独量27脚电压26伏，线路10伏。不断开的话，电路图中这个27电压是12伏，目前实测是15伏左右

suline · 发表于 2022-5-17 09:32

oak222 发表于 2022-5-17 08:35
请问suline哥，这个波形正常吗

驱动信号看起来正常，可能是屏内部的问题了

oak222 · 发表于 2022-5-17 10:00

suline 发表于 2022-5-17 09:32
驱动信号看起来正常，可能是屏内部的问题了

好的，谢谢！

lizengan · 发表于 2022-5-19 22:10

查到问题了吗？谢谢！
