求助！索尼555ES 计数灯 不正常

david-ease

如果屏幕乱显示，是芯片故障的可能性较大。
如果用的是110v电源电压，芯片脚测量的电压比图纸标示的高一点，一般都是正常的。但这个电压测量也说明不了芯片有问题还是没用问题。
这种问题定位最快速的方法是替换法，前提是得有替换的零件。

oak222

交易区新帖推荐

lizengan 发表于 2022-5-19 22:10
查到问题了吗？谢谢！

还没有，等配件试试，感谢关注

oak222

david-ease 发表于 2022-5-19 23:16
如果屏幕乱显示，是芯片故障的可能性较大。
如果用的是110v电源电压，芯片脚测量的电压比图纸标示的高一点 ...

谢谢解答在等配件中

670394641

先买显示屏，还不行，再找粱总买驱动板，有个别机，我就是这样修的，很精准

lizengan

今天又找到三个索尼333显示屏90元包快递，需要的赶紧联系了，谢谢！

oak222

交易区新帖推荐

今天到货，接线头不一样没法直接替换测试，只能先替换显示屏，结果问题依旧，不正常情况还增多，再替换驱动芯片，问题还是依旧！那么看来问题应该在大电路板上吧？

lizengan

请问是什么问题？弄好了吗？谢谢！

oak222

还没有，这两天没时间，等放假有时间对照电路图慢慢找

sunbinkun

看来玩机最后玩出一堆备件

建议楼主不要单独买某一配件

直接买某功能板，这样二次故障的可能性会小很多

oak222

昨天在各位大哥的帮助下，解决了按键没反应的问题。

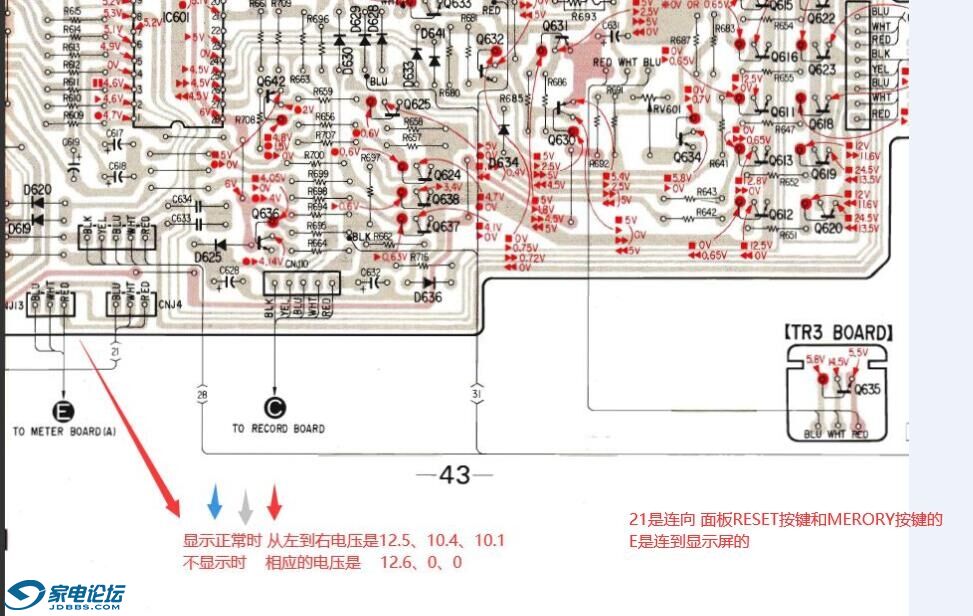

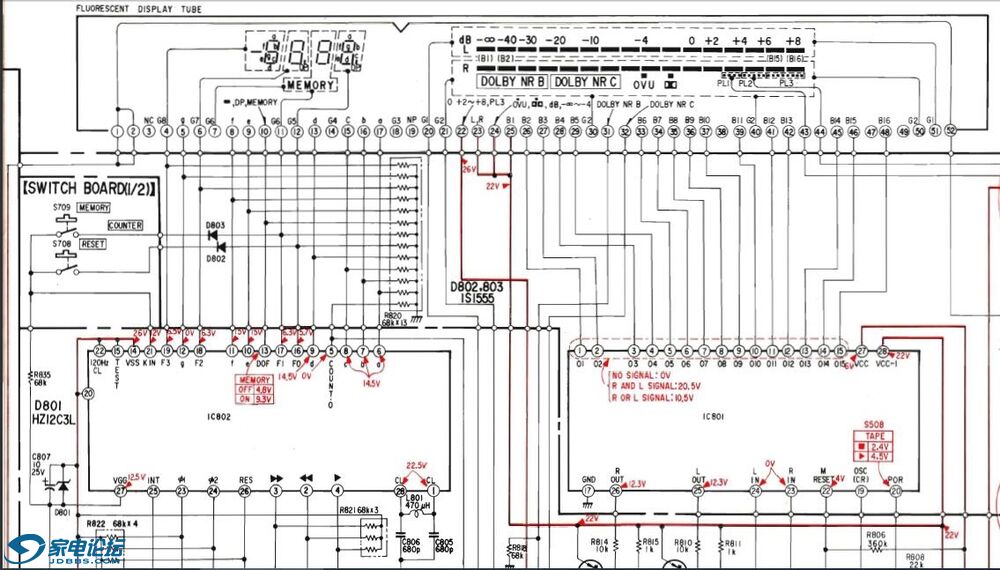

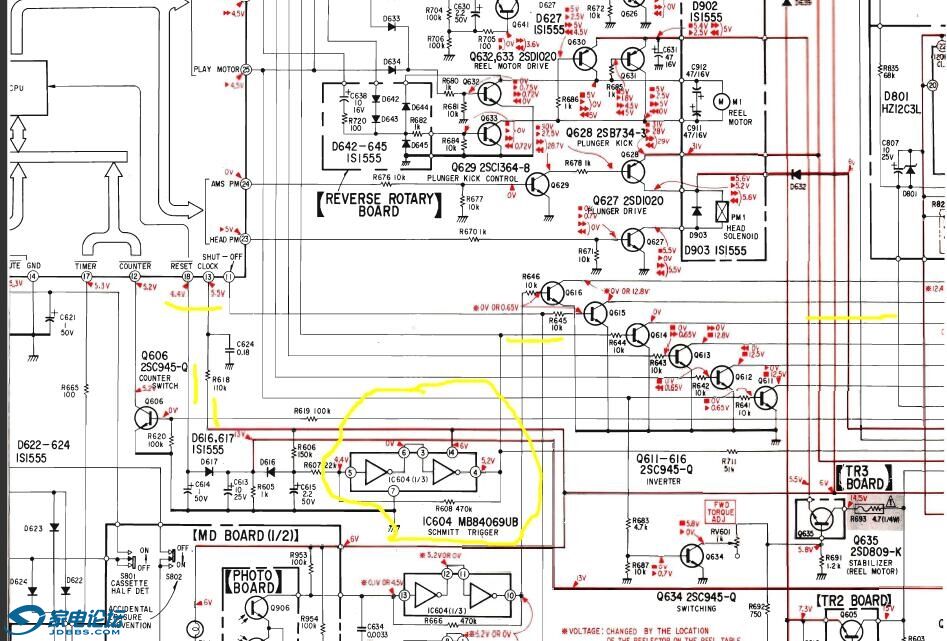

今天继续折腾之前的屏幕显示的问题，用替换法，整个替换显示屏总成，故障依旧。还是有时候 计数器灯不亮，平均按10次会有2-3次计数器不亮，1-2次计数器显示不全或者显示不是0:00。现在应该是主板的问题，具体是哪里还不知道，会不会是IC604的问题，查了下这个芯片叫做施密特触发器schmitt trigger，不知道这个芯片是干嘛的，从图上看这个芯片连接CPU  IC601的12脚（counter）和18脚（reset），另一边通过三极管连接显示芯片IC802的26脚（RES），会不会是这各芯片的软故障导致的显示异常。继续请教各位大哥，谢谢！！！

dlzoujiwei

以前处理血压计显示不全，排线重新压接

oak222

dlzoujiwei 发表于 2022-11-24 21:36
以前处理血压计显示不全，排线重新压接

屏幕线重新插过了

hexm123

oak222 发表于 2022-11-24 21:46
屏幕线重新插过了

还没解决吗？

oak222

还没有的，最近刚找到显示屏总成替换，替换后故障依旧，猜测可能是主板的问题

hexm123

oak222 发表于 2022-11-24 23:00
还没有的，最近刚找到显示屏总成替换，替换后故障依旧，猜测可能是主板的问题

如果电平表总成更换后还是一样故障，考虑检查控制板上Q606相关部分元件，这部分是计数器开关，一般来说，显示部分集成块只要不是高电压引入不太容易损坏的，Q617也可以检查一下
