可拆卸的松下S系列随身听（非铠甲磁头类）变形导致颤音的压带轮臂支撑矫正托架说明

全中文说明书

上次介绍了松下S系列机型中的铠甲系列的机器安装矫正支架的操作步骤，现在再来介绍下松下S系列机型中的非铠甲机型的矫正支架安装方式，因为这两种支架是不同的。


本系列支架在上次支架基础上改进，可随意拆卸和安装维护保养的方便性更上一台阶，再次建议大家不要去用强力胶水粘东西去解决松下压带轮臂的歪斜问题。因此，此次的支架设计成利用机械锁定的方式固定，不需要任何辅助胶水。


利用3D打印技术，制作可任意拆卸维护保养的支架，解决松下S系列（铠甲类）随身听颤音的几个贴子

以前的贴子在这，https://www.jdbbs.com/forum.php? ... extra=#pid166270492
铠甲类支架装配说明    https://www.jdbbs.com/thread-8528683-1-1.html

最早的发起贴，https://www.jdbbs.com/thread-8426606-1-1.html



以下以RQ-S50机型为例。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

搞完手工！

全中文说明书

可随意拆卸防颤音支架到哪弄，交易区链接 https://www.jdbbs.com/thread-8536392-1-1.html

tyhj1216

HEBANG

这个必须支持，收藏了

迈锋电讯-李振

看不明白………收了台sx5全新机要不要装这个？

全中文说明书

迈锋电讯-李振 发表于 2019-11-30 02:32
看不明白………收了台sx5全新机要不要装这个？

RQ-SX5属于相同的系列机芯，一样的毛病，也是要装的，弄个吧。

迈锋电讯-李振

全中文说明书 发表于 2019-11-30 10:13
RQ-SX5属于相同的系列机芯，一样的毛病，也是要装的，弄个吧。

问题是您这个教程我没看明白 怕拆坏 我是小白刚学会换索尼皮带 机器已经到了国内准备去交关税

全中文说明书

迈锋电讯-李振 发表于 2019-12-1 19:50
问题是您这个教程我没看明白 怕拆坏 我是小白刚学会换索尼皮带 机器已经到了国内准备去交关税

啊！照片每个步骤都很详细啊，具体哪个步骤没看明白可以询问咨询，呵呵。

csactive

S55能处理吗？

全中文说明书

csactive 发表于 2019-12-10 00:22
S55能处理吗？

可以的，只要是采用AR-90系列机芯的机器都可以的。

迈锋电讯-李振

全中文说明书 发表于 2019-12-1 20:04
啊！照片每个步骤都很详细啊，具体哪个步骤没看明白可以询问咨询，呵呵。

嗨！机器回来了 不能转我嫌麻烦卖了……

迈锋电讯-李振

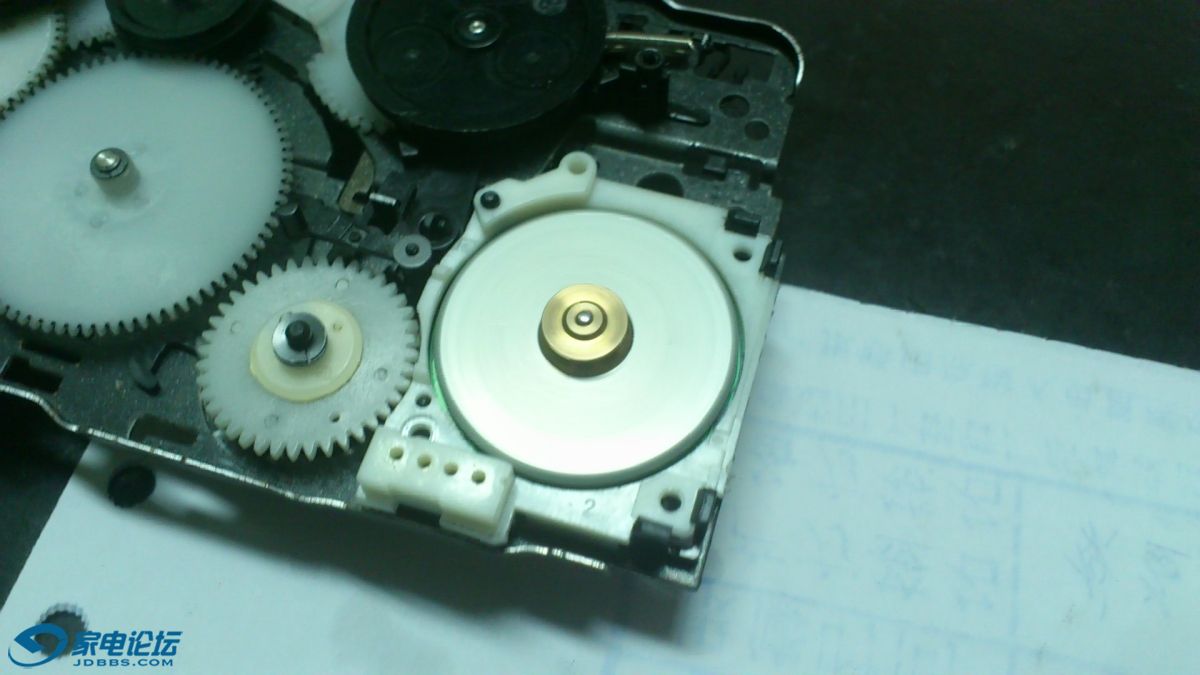

大神 索尼ex655这个电机怎么拆呢？我有一台机器电机不转但是有声音通电。图片是我拍的另一个电机。

全中文说明书

迈锋电讯-李振 发表于 2019-12-26 23:32
大神 索尼ex655这个电机怎么拆呢？我有一台机器电机不转但是有声音通电。图片是我拍的另一个电机。

悲剧的SONY电机哇！！

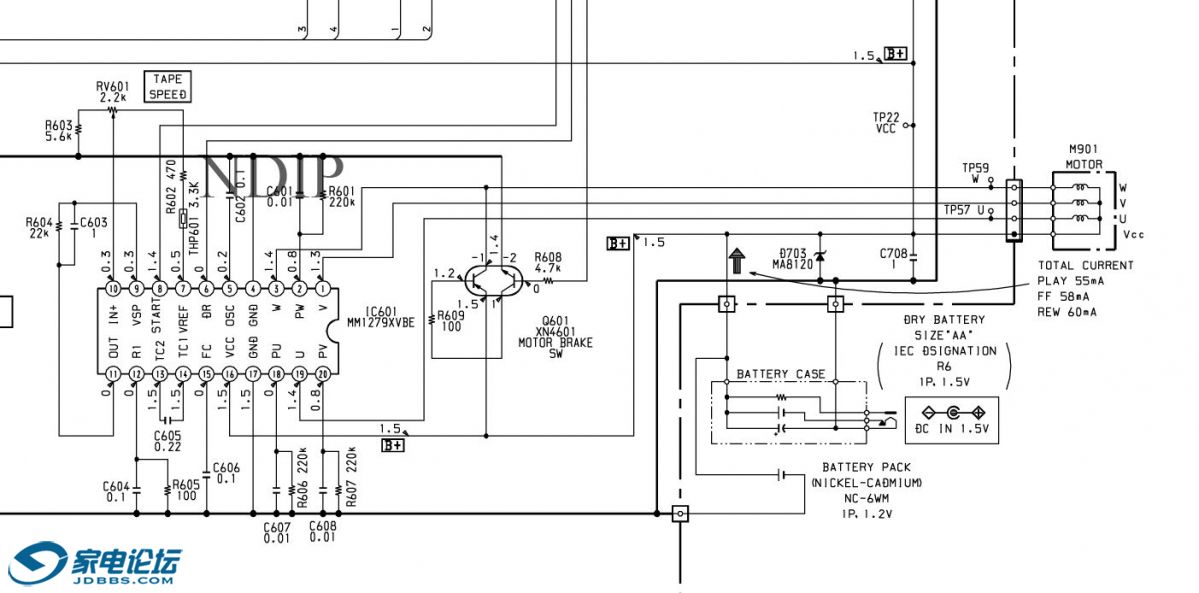

首先，你要先判定清楚，万用表测量下，四个脚，三个角是线圈W,V,U，还有个公共端，自己万用表量下是否是电机的PCB板线圈断了，是否是电机的事情。还是说电机内部有擦碰，必须要拆开处理。

第二步，真要闹到开电机，SONY的这个常见的结构就告诉你是这样的，未必完全相同，可以启发你一下。
通常上面那个磁铁片是扣在铜皮带端的帽子上的，要硬取下来，你没有专门的工具，必然会造成铁片弯曲磁铁碎裂。
你可以发挥想象力，制作个可以均匀施加力的工具，六爪或者八爪钩，当年我在维修中心见到过各种专用工具，还有给铁盘加热的工具，利用热涨冷锁原理好开开。其实也和拆录像机上磁鼓的一些工具类似。
尽量不用螺丝刀硬撬。
以下是参考图，以前老卡坛的一个高手的帖子。

迈锋电讯-李振

全中文说明书 发表于 2019-12-27 14:20
悲剧的SONY电机哇！！
首先，你要先判定清楚，万用表测量下，四个脚，三个角是线圈W,V,U，还有个公共端 ...

现在就是用手转不动卡死了……但是通电转！我买了一个电机备用的但是品相不好所以想把原机这个修好

00M00

你们发帖配的图都很清晰，为何我用手机发贴配的图很模糊？被系统自动压缩了？
