看图,是否这意思是说松下S40V使用的这款机芯的型号为(AR90)机芯?于S5V的相同??

手上原本有S40V,最近又多了一部S4,原先S40V这台在数年前收入,很佩服上家的摄影技术,拿到手其实垃圾成色破烂一堆。在数年前曾在老论坛发一贴修整变速惰轮下的扇形动臂中介齿轮摆动不灵活的贴。此机在当时刚拿到手粗略整过,绝对是没有任何颤音,一切功能和声音皆正常。但是,放了几年,前不久S4到手之后把S40V拿出来,准备PK一下,却发现老将S40V明显A面严重颤音,B面尚好,全体音质发闷,绝对不是当年的状态。

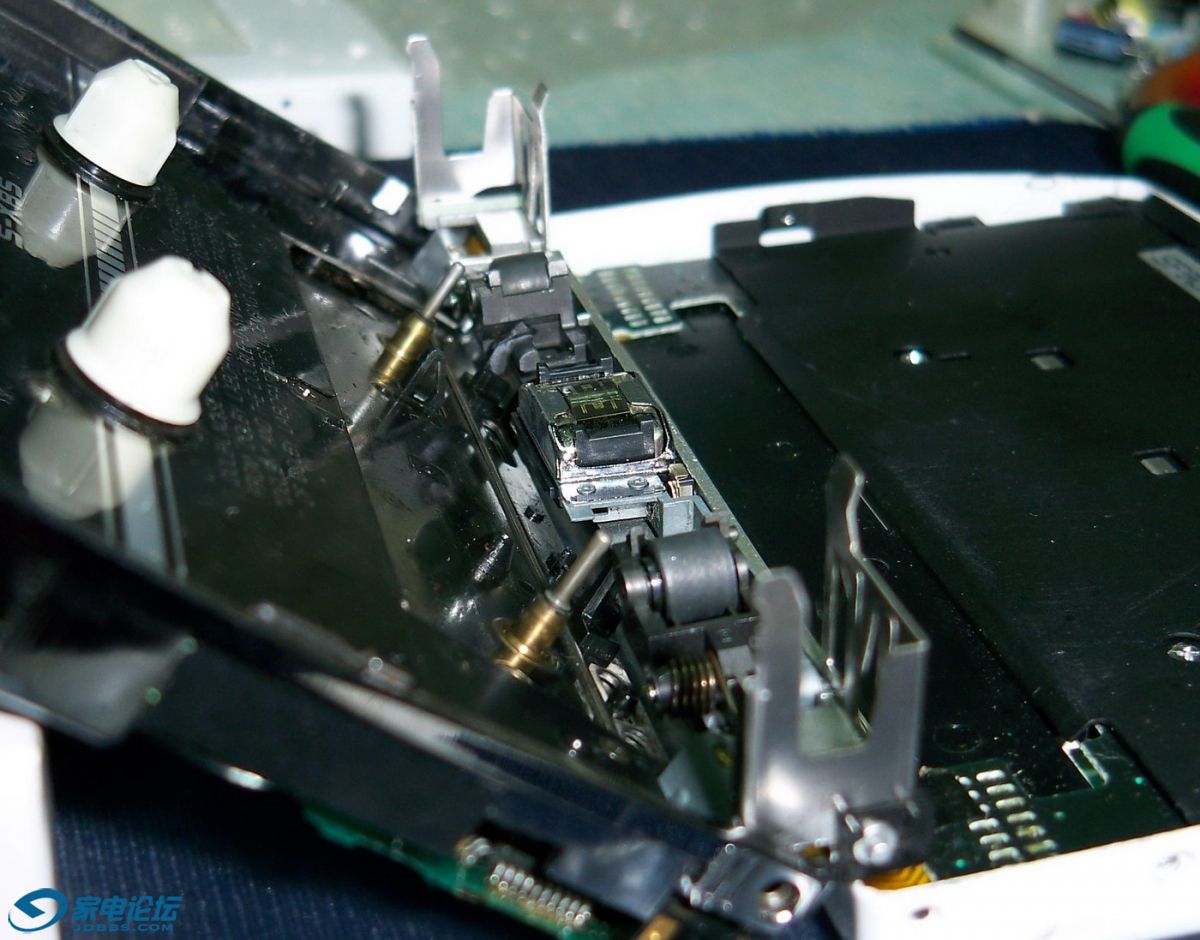

看图,典型的松下铠甲机的构造。

先说出问题的压带轮臂轴,整个松下的超薄随身听体系中,采用负压式工作模式,当机器处于停止和快进倒带状态时,两个压带轮臂是被紧张地压迫下去的,而处于播放模式中,才是被释放,松弛状态的。
这样,图中指向压带轮臂轴的红色箭头,就是弹簧力的施压方向,而这根轴只是一端铆接在锌合金架上。

照片中也顺便看到所谓的松下“铠甲”磁头的原理,所谓的铠甲,其实就是位于磁头上方的可以上下做小幅度运动的电镀铁片,固定在锌合金的支架上,受右边锌合金做出的小D型面,让机身上的左右平移的小杆来实现顶开和释放的作用,当磁带停止和快进,倒带,顶杆将铠甲向上方托举起零点几毫米左右,可以把磁带上的绒片给顶开,要注意的是,磁头是固定死在锌合金仓门支架上的,而且磁头必须是半突出于磁带盒内的位置,不能象其它随身听完全加载突入磁带盒深处,否则铠甲没有上升的空间,同时也造成磁带和磁头仅是很松的接触,相比其它随身听不够紧密。
另外,S系列中的非“铠甲”机型,没有了铠甲,磁头一定是要变成可以上下运动的,其实仅是修改了铠甲臂上固定的东西,把活动磁头臂放到原来铠甲臂的位置,并且把D字滑轨给颠倒过来。变成凹字滑轨即可。


好了,话说回来,这个压带轮臂轴一端铆接在锌合金架子上,常年累月受不了,肯定是要歪的,这个松下工程师意图如何?倒是日本人经营的哲学,一个东西用太久了,商家就没得赚了,所以这个东西就是个故意设计的定时炸弹,从刚从生产线下来开始,这个轴就一点一点开始歪,一点一点歪,歪它个十几二十年,歪到现在,基本差不多了。如果现在不整治,不采取措施,估计再几年这个轴就要耷拉下来了。

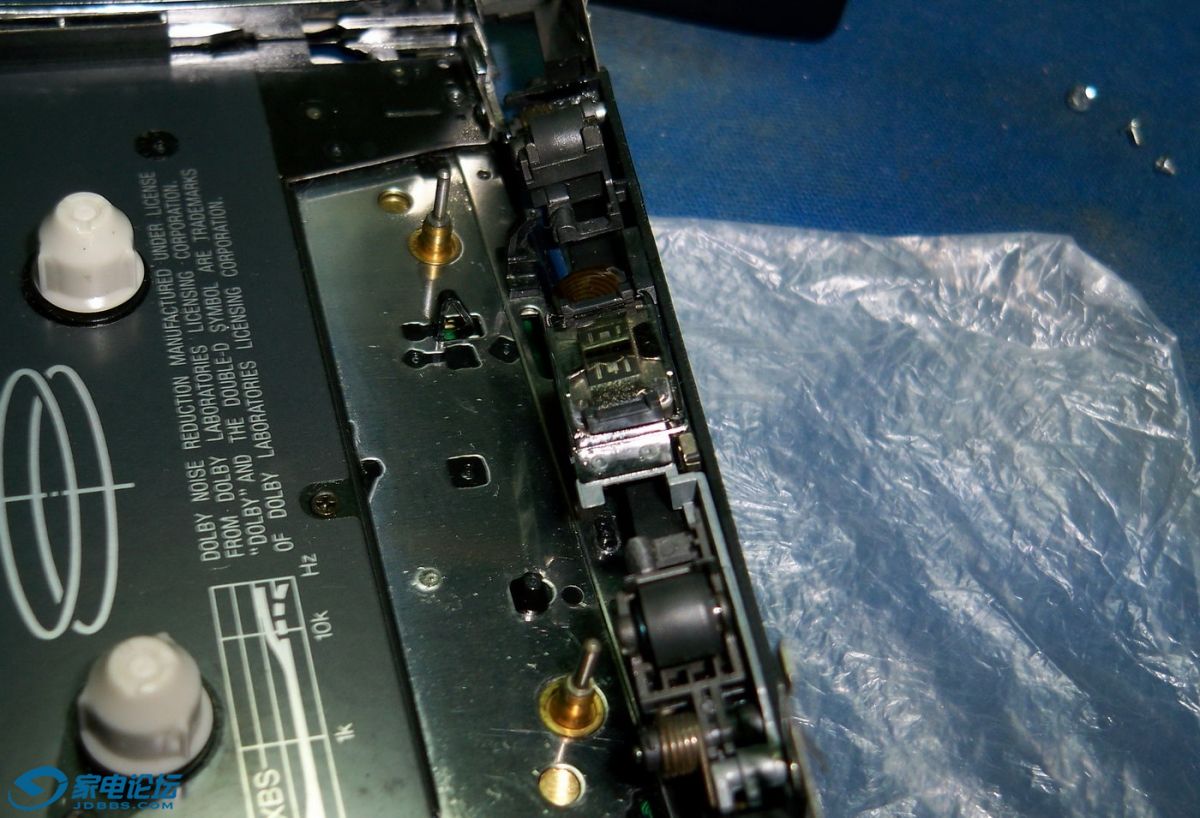

从背面看,支架上的压带轮臂轴的铆接孔是这样的。

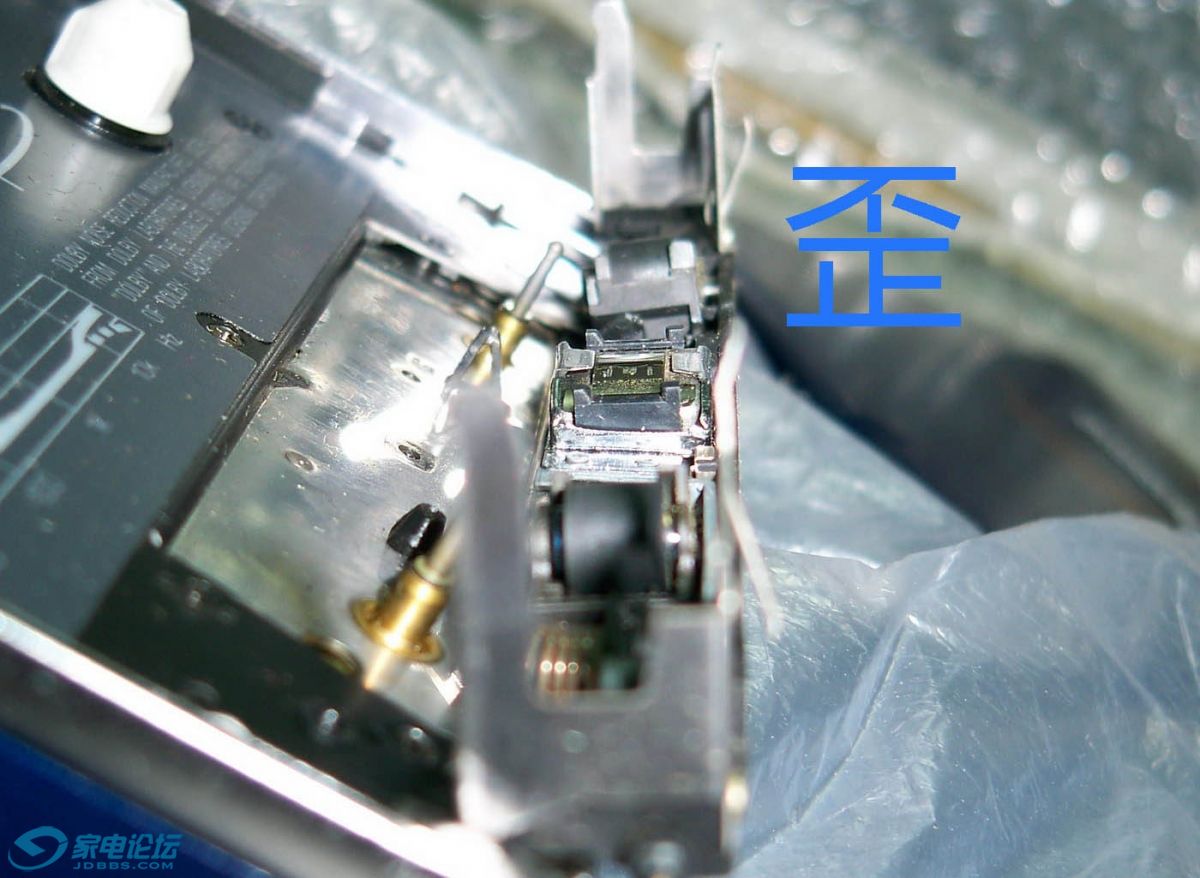

歪啦歪啦的干活!松下大工程师颤癫歪八郎杰作!

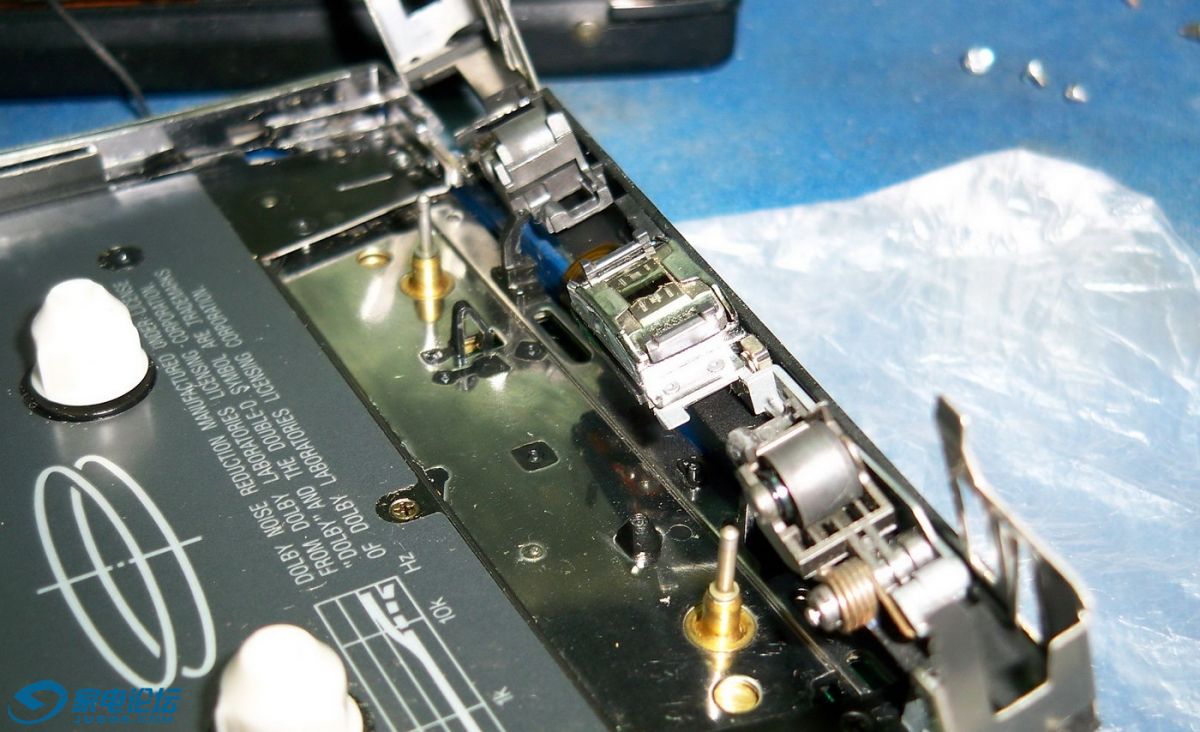

这张是S4的机器,铠甲轴其实是B面的压带轮的弹簧支架的受力点,向上翘起。




轴歪到这程度会咋样?
看照片,看出什么没有?压带轮的边缘怎么个变成了圆角的?

看示意图,松下随身听的内部紧凑,压带轮在正常角度的时候,就已经和主导轴底座非常靠近,如果压带轮歪掉,压带轮的边缘就会和主导轴的底座发生摩擦,因此这个就是S机型的机芯所造成的颤音的根本所在。压带轮的边缘一直蹭着异物,磁带能安心顺滑地走吗?


此颤音原因不适用与SX后期松下机芯,至于SX后期的机芯产生颤音乃是另外的因素造成,松下的工程师,我们该给他取个名字,叫颤癫歪八郎!


解决方案,注意,锌合金支架是很脆的,铆接进去的臂轴早就已经松动,手指头可以随意上下拨动,说明铆接的孔在二十年时间内已经被撑大了,那些以为用个钳子的拗一下就能了事的就一边呆着吧。
至于铠甲臂轴的弯曲问题,由于铠甲臂轴就是锌合金支架一体压铸出来的,这东西风险相当大,只能拗,但是不能太用力,否则这么细的锌合金一下就断掉了,一断整个支架就完犊子了!这地方要用长时间小力矩的压力,一点一点矫正,很花时间。
采用后现代的微雕级的3D打印机,做个非常微小的变革,让压带轮臂去转嫁力作用到其它部位,这样就不会有很大的力直接坐在压带轮臂轴上,于是俺在一个月前就开始行动,我手上的S40V和S4两台机,AB两面压带轮弯曲的程度不同,因此,每台机都要独立制作相应的方案,从理论上来说,材质是没问题的,而且修补的原理上也是可以永久解决问题的,实际使用过程中,会不会反弹要看恢复程度。而且不影响美观,几乎从外面看进去,和过去没什么两样。


修补好的样子,几乎看不出来动过哪里了。现在压带轮角度正了,两台机器现在都不颤音了。


两片铠甲片被拗到合适的角度,重新和磁头结合完美。





正了正了

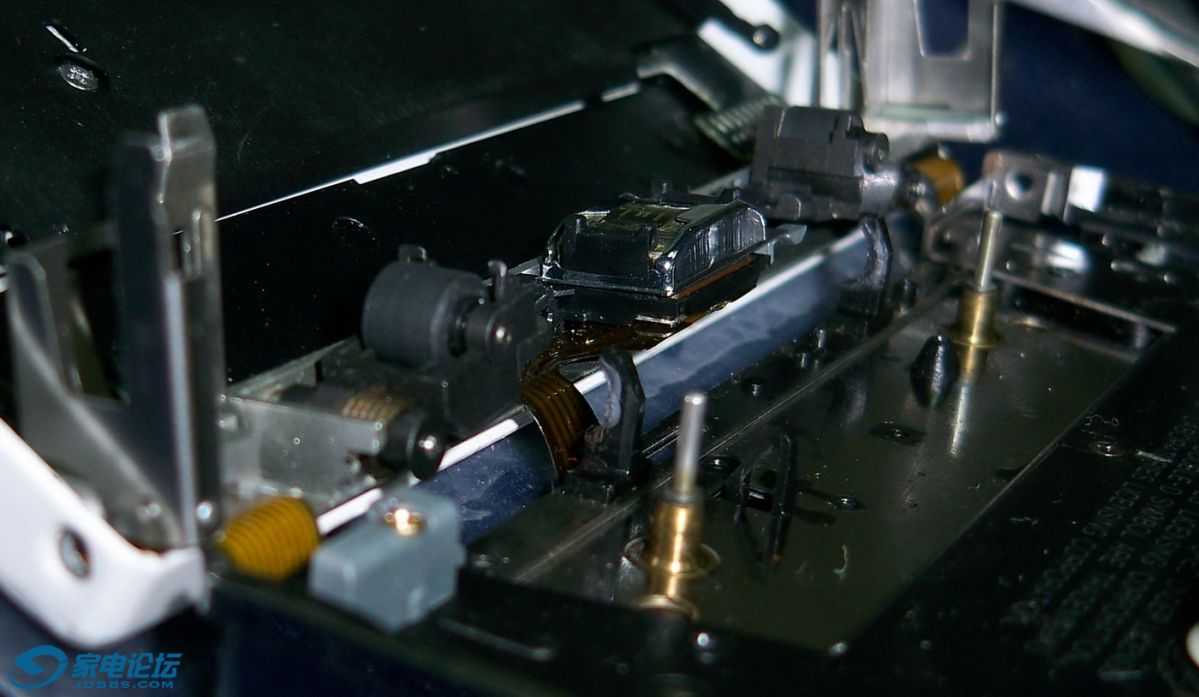

铠甲的全貌,电镀铁片安装在灰色的锌合金架上,

注意拗的角度,不要幅度太大,适当补偿些,装配起来后D字口部分会被翘高的。




等几天,依然都是完好的样子,没有再歪,基本就可认为此方法可行。


下面是铠甲的全貌。铠甲长期受力变形,A面部位的铠甲就会一直往高处顶,即便播放磁带的时候也是直接顶开绒片,导致磁带和磁头接触不好。铠甲也是因为长时间的受不平衡的力(D字槽位于机身一侧)而有些歪,要把铁片部分给拗一拗,适当给过一点点,灰色锌合金部分不能弯曲,否则很脆容易断裂。锌合金特性是脆而不韧,常年受力不弯曲。只是松下小家子气,只给这么一丁点锌合金,如果锌合金支架再多包那么一点点,这部分也应该是完美的不变形的。


最后再来讲下松下的声音,个人认为松下这机器的声音嘛,真敢在手册上标示15-20KHZ的频响范围,扯犊子的性能指标,谁信谁傻叉,该指标依据的标准是什么?敢说是在-20dB前提下测量出来?我怎么看像是-45dB呢?

如果说音乐味细腻性,动态凌厉程度,我会选SONY单数机,我的FX5表现就不错,如果说频响宽广,表现犹如DAT般的严谨和博大音场,我手上的东芝KT-4066就很理想。如果说低频澎湃,动感十足,AIWA JX-505也不错。但是松下的几台机器,除开弹药箱SX85外,我觉得在整个音乐中,声音这个东西中最重要的灵魂和精华部分的频谱偏偏被松下给故意滤除掉了,松下S4,S40V等的一系列我听过的几个S机,以及SX机皆是如此,甚为遗憾!不知松下工程师到底如何想的。

最后一句,日本的神钢造假,动车钢材,汽车安全囊,日本制造的神话终于垮了,所以连压带轮架都歪垮了,修复这个架子仅是怀念我们自己的青春时代,不是那个傻叉的精日缘由!
