以雅佳GX75MKII卡座为例全面剖析三磁头闭环直驱卡座机芯驱动原理及通病的解决调整改造

2049506214

全中文说明书 发表于 2018-6-28 16:47
知道了，说明摁TAPE/SOURCE 是可以改变监听源，同时外面输入的音乐，可以通过这个开关来切换来在监听里开 ...

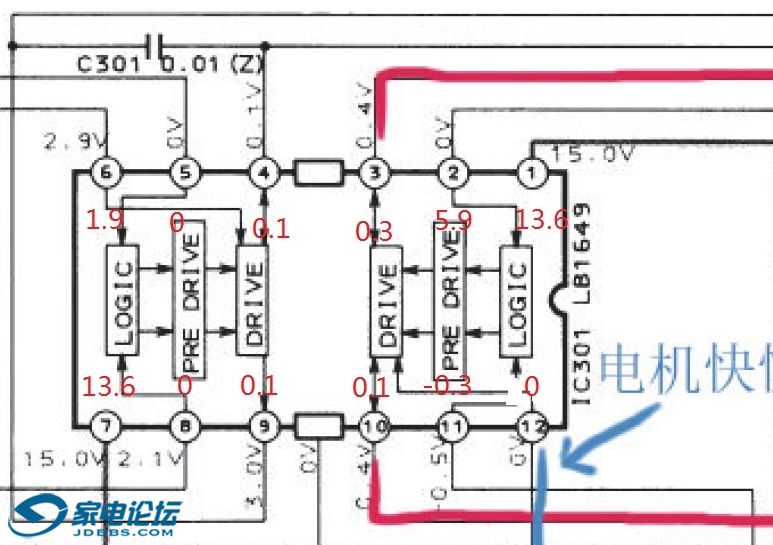

    加载电机输出端子电压0伏，按PLAY键时是0.4伏！

Kcc2800

交易区新帖推荐

有你论坛活起来，有生气了

全中文说明书

这个确定是在停止或者说是静止的情况之下量出来的吧？就是说刚上电，你手没有去碰任何按键，此时量出来的吧？

那这个实际的电压就已经说明问题了，逻辑不对，LB1649的芯片开发资料我有，正常在停止情况下，第11脚和第2脚这两个逻辑输入都必须是被外面的逻辑锁定电路拉成低电平，加载电机是处于失电关闭状态，但是你实际测试第2脚，也是逻辑2脚有输入5.9V电压，这就说明第3脚实际上是正在持续输出电压，而你如果此时用手感觉一下电机转子，会不会感觉电机持续在用力？

当前诊断临时结论：
1，LB1649处于上电停止状态，逻辑输入不对，而第三脚持续输出电压被外部负载拉低到0.3V，而此时电机不转，处于静止状态。
2，由第一点引出问题，为何外部逻辑锁定电路会持续输出期望电机旋转的信息？而实际电机却不动了？为何第三脚输出驱动有1A的驱动力，却被拉到了0.3V的低压？
3，我在维修一台DAT机的时候，有过相似案例，可做借鉴，TASCAM DA-40机器，曾经出现过加载电机局部线圈短路，机器出现过磁带入仓，加载一半停止，出现错误代码，无法出仓的情况。经查，是加载电机，一只微型030型电机的内部线圈，三个线圈之中，有一个线圈短路所造成，判断依据是，有刷电机旋转120度的区域内，两个引脚为0欧电阻，而240度旋转区域是几十欧电阻。故而判断三组线圈一组短路，替换之，故障消除。
4，根据1,2,3点情况，可以先将加载电机两端的引线焊掉，独立调查电机两脚的电阻，旋转360角度时候，用万用表查看引脚两端的电阻情况，360度，电阻都应该相似，不应出现0欧的情况，如果电机是完好的，再做下一步检查。

5，补充上面一点，如果确定电机是完好的，我问下你是否在事先替换过D304 这个基纳管？替换成了4.4V？如果替换了，先换回原来的7.5V管子看下情况，因为有可能这个机芯的加载阻力比其它的机芯都大很多，也有可能电机旋转到一个阻力大的点，因为驱动电流过小而始终无法到位，所以导致处理器一直在期待它到位，因为通过监视电位器发现机械始终未到位，所以一直在努力到位而拒绝执行任何其它机械动作。

全中文说明书

Kcc2800 发表于 2018-6-28 22:43
有你论坛活起来，有生气了

过奖了，夸张啊！哈哈

2049506214

全中文说明书 发表于 2018-6-29 18:53
这个确定是在停止或者说是静止的情况之下量出来的吧？就是说刚上电，你手没有去碰任何按键，此时量出来 ...

        测量是在刚上电，没碰任何按键时量出来的；
        加载电机按您的方法再试试；
        D304没换过；
         另有一现象：   拔掉机头各连线测2脚电压为0，连上各线又是5.9；
        LB1649过热是不是电路部分也有问题？

全中文说明书

交易区新帖推荐

2049506214 发表于 2018-6-29 21:33
测量是在刚上电，没碰任何按键时量出来的；
        加载电机按您的方法再试试；
        D304 ...

现在的情况很明显了，就是因为什么原因，机械上被单片机判定为始终没到位，外部锁定电路始终给第二脚一个持续高电平就是不对。目前LB1649就是持续接到指令在第三脚输出给电机很大的电流，但是电机就是没转动，因为电流过大而发热。

你现在就是要看下几个问题，
1，为何电机得电不转？线圈局部短路？电机力气很小？
2，机械内部有什么可能性是被卡死了？这部位的阻力也忒大了吧？

2049506214

全中文说明书 发表于 2018-6-30 09:05
现在的情况很明显了，就是因为什么原因，机械上被单片机判定为始终没到位，外部锁定电路始终给第二脚一个 ...

    知道了！
    重点查电机和机械内部看看！

2049506214

全中文说明书 发表于 2018-6-30 09:05
现在的情况很明显了，就是因为什么原因，机械上被单片机判定为始终没到位，外部锁定电路始终给第二脚一个 ...

      今天休息继续鼓捣，在某一位置播放键可以加载转动，但磁头无动作；此时LB1649除9脚（0伏）外电压均正常；所以您的判断是正确的；有时间再看看机头内部问题；
       再次感谢！

2049506214

      再请教说明书：   拆下机头发现一问题，转动加载电机使磁头和压带轮处于播放状态，此时收带轮和供带轮的刹车均处于刹车状态；不知如何调整？具体图示！

全中文说明书

2049506214 发表于 2018-7-2 21:10
再请教说明书：   拆下机头发现一问题，转动加载电机使磁头和压带轮处于播放状态，此时收带轮和供带 ...

加载电机带动的大状态轮尚未到达真正播放的位置，转动角度还没够，只是压带轮和磁头上去了还不够，继续转动，直到卷带轮和供带轮的刹车都释放开才算是进入播放状态。

divesss

请问下楼主雅佳GX7000飞轮皮带的规格是多少

2049506214

全中文说明书 发表于 2018-7-3 19:37
加载电机带动的大状态轮尚未到达真正播放的位置，转动角度还没够，只是压带轮和磁头上去了还不够，继续转 ...

    谢谢，知道了，我再仔细看看！

全中文说明书

divesss 发表于 2018-7-4 10:46
请问下楼主雅佳GX7000飞轮皮带的规格是多少

只找到GX-Z9000的资料，不知道有没帮助

机型：Z-9000

扁带：内径/对折长/厚度/宽度 mm
扁带规格：075/118/0.4/4.5

方带：内径/对折长/截面 mm
加载方带：规格：042/066/1.6  （或者规格：039/061/1.4也可用）

divesss

全中文说明书 发表于 2018-7-4 17:16
只找到GX-Z9000的资料，不知道有没帮助

机型：Z-9000

谢谢啦

divesss

全中文说明书 发表于 2018-7-4 17:16
只找到GX-Z9000的资料，不知道有没帮助

机型：Z-9000

再请教下楼主，副压带轮架内外的角度如何调整到理想状态，之前压带轮架与轴卡死，拆开清理后正常但原先的位置不知道对不对了。
