发一组图片---------2014年的第一台免调试6P3P（6L6）推挽胆机焊制

杨维中 · 发表于 2014-2-26 22:32

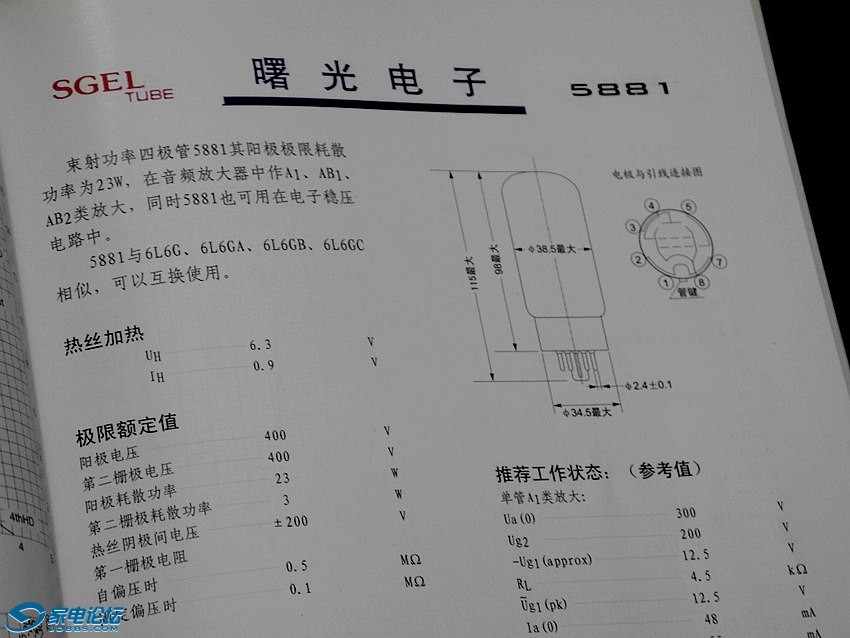

曙光目前同时生产6L6和5881可以直接互换

杨维中 · 发表于 2014-2-26 22:44

初级p-p阻抗5K的推挽输出牛，可以用于6P3P推挽机，也可以用于EL34推挽机，但屏压绕组需能提供更充裕电流，如图所示

杨维中 · 发表于 2014-2-26 22:45

杨维中 · 发表于 2014-2-26 22:49

本帖最后由杨维中于 2014-3-11 10:03 编辑

所用的三只12AU7黑屏管均为日系，其中有一只是东芝管，图二左边的那一只（另两只是NEC），玻壳上标有“通信用”字样，是当年从广东江门海船上淘来的，其内部屏极要比常见12AU7体积长一些，所以看上去显得另类。

杨维中 · 发表于 2014-2-26 22:52

本帖最后由杨维中于 2014-2-26 22:54 编辑

!!!

杨维中 · 发表于 2014-2-26 22:58

交易区新帖推荐

日本新作情报的6L6（EL34）推挽机，输出牛采用的型号是FX-40-5，功率=40W，初级p-p为5K

jupeter · 发表于 2014-2-26 23:23

顶杨老师，好手艺。

杨维中 · 发表于 2014-3-8 19:25

屏高压输出端的两只2W、10欧（R18、R36）电阻温度过高，先尝试去掉两个电阻，用引线短接。

杨维中 · 发表于 2014-3-8 19:26

本帖最后由杨维中于 2014-3-11 10:04 编辑

不过最终我还是用上了5W的大红袍电阻。

杨维中 · 发表于 2014-3-8 19:33

网购的3只ECC82管是准备用来替换日系管12AU7的。

杨维中 · 发表于 2014-3-8 19:34

杨维中 · 发表于 2014-3-8 19:35

为了更快、更准的找到感觉，最终的比较试听只选择了SACD碟-----<<江河水>>之曲二筝独奏“昭君怨”，这种针对性的反复聆听有利于分辨日系管与BEL管在听感上的微妙差异。由于6L6管的声底本身较厚实，因此在仅仅只更换第一级电压放大管时，听感上很难快速察觉出明显的变化而二者难分伯仲。

杨维中 · 发表于 2014-3-8 19:37

本帖最后由杨维中于 2014-3-8 19:39 编辑

关断电源，更换两只长尾倒相兼推动的BEL管后，接下来的试听有了微妙的变化，整体的声底具有被软化的迹象。在我的听音取向中，推挽胆机如果具有一定的功率驱动，而且声底兼有厚实、温暖特征的话，那么在播放民乐的弹拨乐器、竹管乐器、拉弦乐器一类曲目时，往往能中和及调制民族器乐演奏中易产生的毛刺感，令其柔和而更为顺耳耐听。
个人认为，像BEL的ECC82这一类声底柔和的电压放大管，如果和EL84、EL34等声音偏清丽的功率管来作搭配，相信能起到更好的阴阳互补、刚柔并济之功效。

EMP家族 · 发表于 2014-3-10 20:43

真不错

李齐车 · 发表于 2014-3-10 22:00

杨维中发表于 2014-2-16 22:42
谢关注，多提意见。

请教杨老师,25W单端845胆机有没有可能在听感上,无论速度,力度,清晰度都不如6V613W推挽机.如果有可能,原因是什么[s:21]
